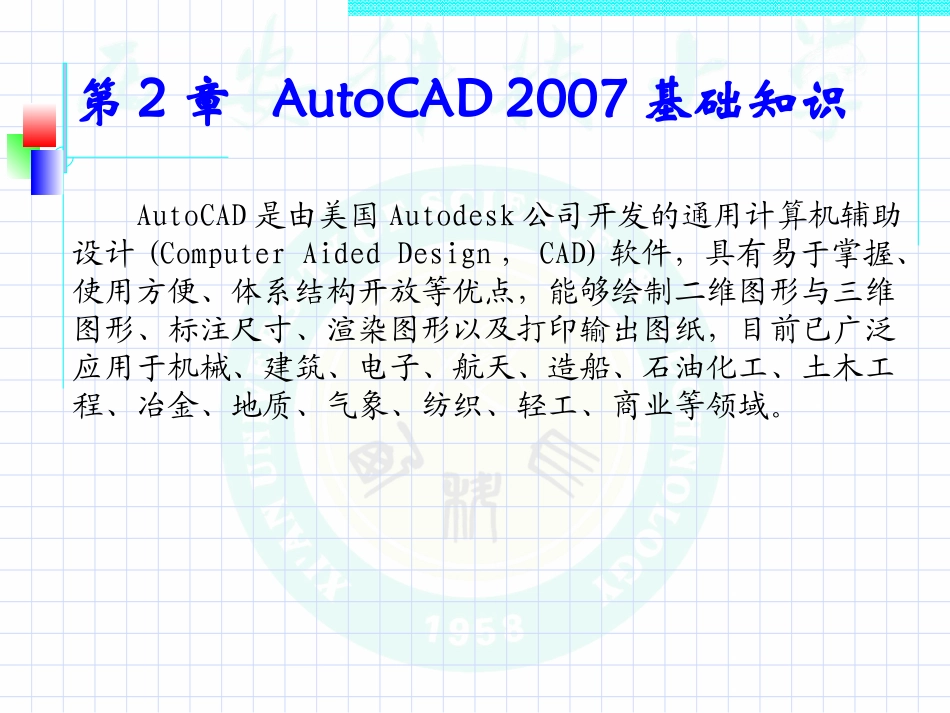

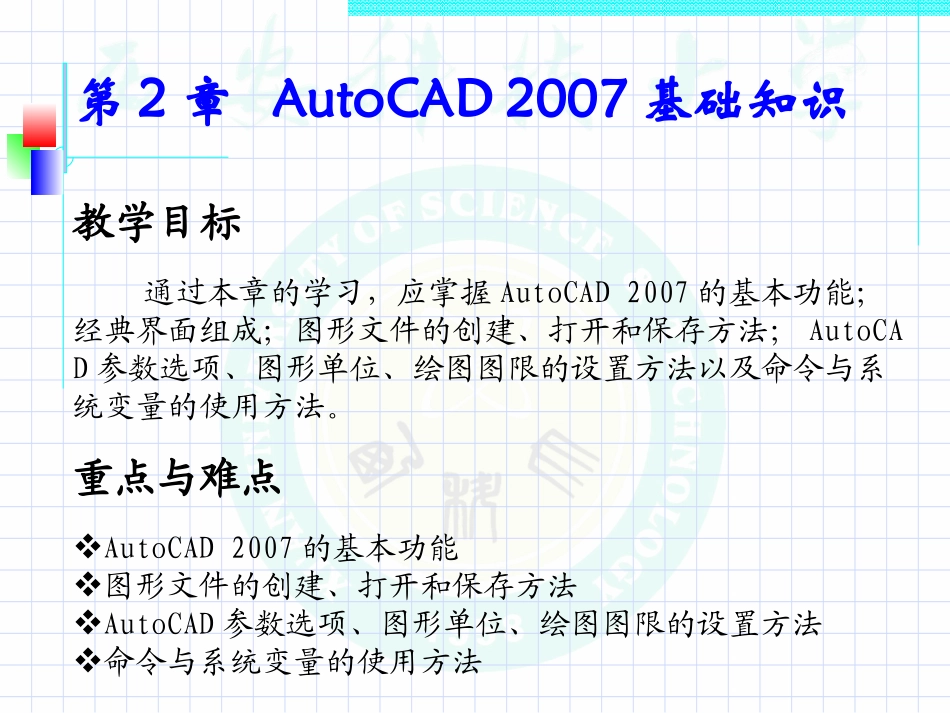

给排水工程CAD西安科技大学给排水专业二零一零年第2章AutoCAD2007基础知识AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计(ComputerAidedDesign，CAD)软件，具有易于掌握、使用方便、体系结构开放等优点，能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸，目前已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、地质、气象、纺织、轻工、商业等领域。第2章AutoCAD2007基础知识教学目标通过本章的学习，应掌握AutoCAD2007的基本功能；经典界面组成；图形文件的创建、打开和保存方法；AutoCAD参数选项、图形单位、绘图图限的设置方法以及命令与系统变量的使用方法。重点与难点AutoCAD2007的基本功能图形文件的创建、打开和保存方法AutoCAD参数选项、图形单位、绘图图限的设置方法命令与系统变量的使用方法第2章AutoCAD2007基础知识2.1AutoCAD简介AutoCAD的发展历程Autodesk企业成立于1982年1月，在近二十年的发展历程中，该企业不断丰富和完善AutoCAD系统，并连续推出各个新版本。主要有AutoCAD1.0版、1.1版、2.01版、2.17版、2.18版、2.5版、2.62版、9.0版、10.0版、11.0版、12.0版、13.0版、14.0版、2000版、2000i版、2002版、2004版、2005版、2006版、2007版等。第2章AutoCAD2007基础知识2.1AutoCAD简介AutoCAD的特点它的图形界面十分友好，菜单系统十分完善，提供了一套功能强大的命令集，有利于初学者学习。二维、三维绘图功能完善，图形编辑功能强大，提供了灵活的显示方式。它是一个通用的计算机辅助绘图和设计软件系统，可与Windows系统共用字体文件等。第2章AutoCAD2007基础知识2.1AutoCAD简介AutoCAD的特点它所定义的图形数据格式已经成为事实上的世界工业标准，且它亦具备优异的兼容性，*.dwg格式适用于各操作系统。它拥有众多的第三方软件开发商的支持，从而极大地增强了它的数据交换能力，如其可以与有限元分析、运动分析、数控加工等软件实现有机的无缝结合。AutoCAD具有开放式体系结构，可根据需要进行二次开发。第2章AutoCAD2007基础知识2.1AutoCAD简介AutoCAD的基本功能AutoCAD具有强大的辅助绘图功能，因此，它已成为工程设计领域中应用最为广泛的计算机辅助绘图与设计软件之一。其基本功能有：绘制与编辑图形标注图形尺寸渲染三维图形输出与打印图形第2章AutoCAD2007基础知识2.1AutoCAD简介绘制与编辑图形功能AutoCAD的“绘图”菜单中包含有丰富的绘图命令，使用它们可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的图形转换为面域，对其进行填充。如果再借助于“修改”菜单中的修改命令，便可以绘制出各种各样的二维图形。对于一些二维图形，通过拉伸、设置标高和厚度等操作就可以轻松地转换为三维图形。使用“绘图”|“建模”命令中的子命令，用户可以很方便地绘制圆柱体、球体、长方体等基本实体以及三维网格、旋转网格等曲面模型。同样再结合“修改”菜单中的相关命令，还可以绘制出各种各样的复杂三维图形。第2章AutoCAD2007基础知识2.1AutoCAD简介标注图形尺寸功能尺寸标注是向图形中添加测量注释的过程，是整个绘图过程中不可缺少的一步。AutoCAD的“标注”菜单中包含了一套完整的尺寸标注和编辑命令，使用它们可以在图形的各个方向上创建各种类型的标注，也可以方便、快速地以一定格式创建符合行业或项目标准的标注。标注显示了对象的测量值，对象之间的距离、角度，或者特征与指定原点的距离。在AutoCAD中提供了线性、半径和角度3种基本的标注类型，可以进行水平、垂直、对齐、旋转、坐标、基线或连续等标注。此外，还可以进行引线标注、公差标注，以及自定义粗糙度标注。标注的对象可以是二维图形或三维图形。第2章AutoCAD2007基础知识2.1AutoCAD简介渲染三维图形功能在AutoCAD中，可以运用雾化、光源和材质，将模型渲染为具有真实感的图像。如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备和图形设备不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快速查看设计的整体效果，则可以简单消隐或设置视觉样式。第2章AutoC...
