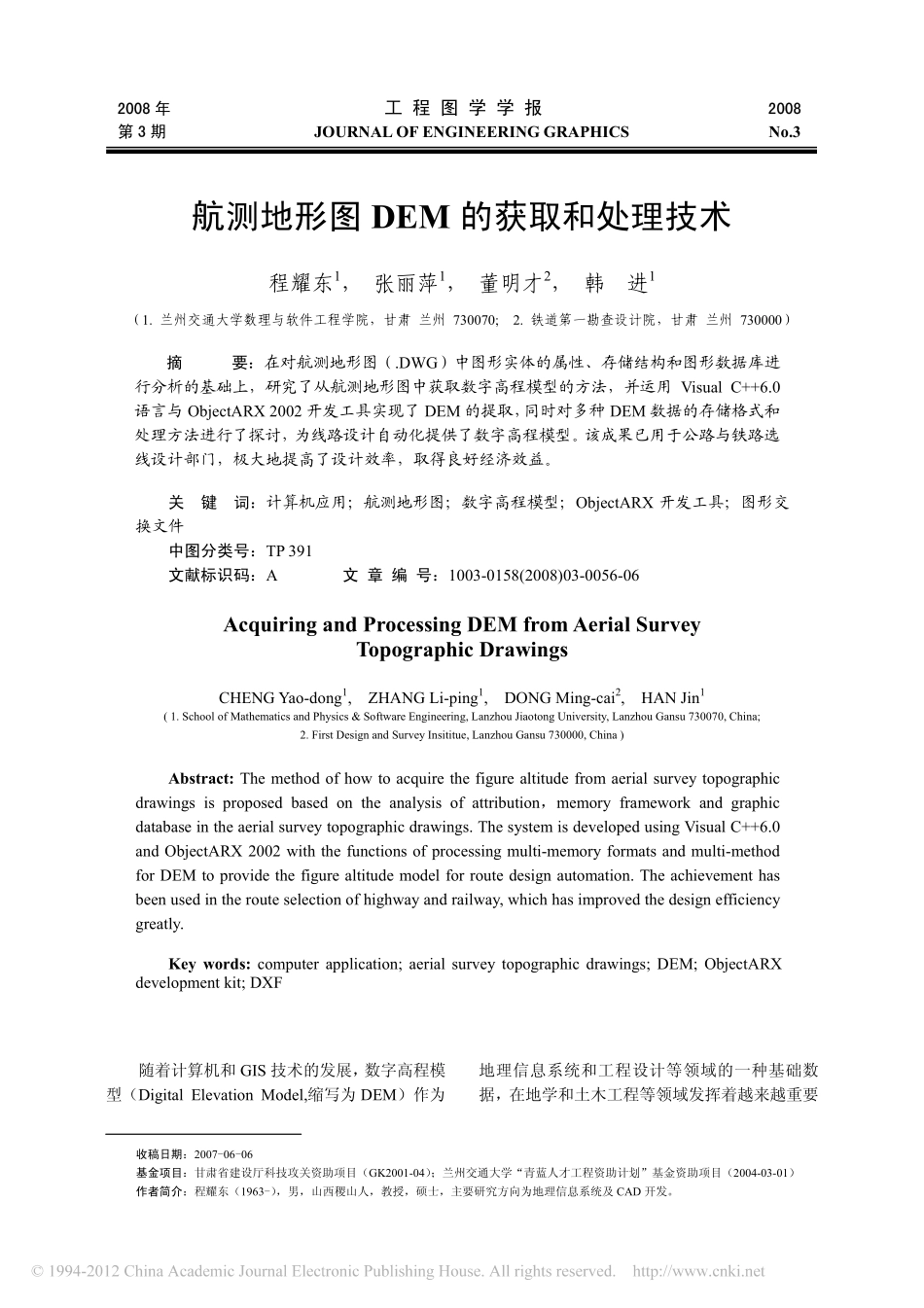

收稿日期：2007-06-06基金项目：甘肃省建设厅科技攻关资助项目（GK2001-04）；兰州交通大学“青蓝人才工程资助计划”基金资助项目（2004-03-01）作者简介：程耀东（1963-），男，山西稷山人，教授，硕士，主要研究方向为地理信息系统及CAD开发。随着计算机和GIS技术的发展，数字高程模型（DigitalElevationModel,缩写为DEM）作为地理信息系统和工程设计等领域的一种基础数据，在地学和土木工程等领域发挥着越来越重要2008年工程图学学报2008第3期JOURNALOFENGINEERINGGRAPHICSNo.3航测地形图DEM的获取和处理技术程耀东1，张丽萍1，董明才2，韩进1（1.兰州交通大学数理与软件工程学院，甘肃兰州730070;2.铁道第一勘查设计院，甘肃兰州730000）摘要：在对航测地形图（.DWG）中图形实体的属性、存储结构和图形数据库进行分析的基础上，研究了从航测地形图中获取数字高程模型的方法，并运用VisualC++6.0语言与ObjectARX2002开发工具实现了DEM的提取，同时对多种DEM数据的存储格式和处理方法进行了探讨，为线路设计自动化提供了数字高程模型。该成果已用于公路与铁路选线设计部门，极大地提高了设计效率，取得良好经济效益。关键词：计算机应用；航测地形图；数字高程模型；ObjectARX开发工具；图形交换文件中图分类号：TP391文献标识码：A文章编号：1003-0158(2008)03-0056-06AcquiringandProcessingDEMfromAerialSurveyTopographicDrawingsCHENGYao-dong1,ZHANGLi-ping1,DONGMing-cai2,HANJin1(1.SchoolofMathematicsandPhysics&SoftwareEngineering,LanzhouJiaotongUniversity,LanzhouGansu730070,China;2.FirstDesignandSurveyInsititue,LanzhouGansu730000,China)Abstract:Themethodofhowtoacquirethefigurealtitudefromaerialsurveytopographicdrawingsisproposedbasedontheanalysisofattribution，memoryframeworkandgraphicdatabaseintheaerialsurveytopographicdrawings.ThesystemisdevelopedusingVisualC++6.0andObjectARX2002withthefunctionsofprocessingmulti-memoryformatsandmulti-methodforDEMtoprovidethefigurealtitudemodelforroutedesignautomation.Theachievementhasbeenusedintherouteselectionofhighwayandrailway,whichhasimprovedthedesignefficiencygreatly.Keywords:computerapplication;aerialsurveytopographicdrawings;DEM;ObjectARXdevelopmentkit;DXF的作用，具有广阔的应用前景和潜力，为空间数据处理和工程设计自动化奠定了基础。数字高程模型是在某一投影平面（如高斯投影平面）上规则格网点的平面坐标（X,Y）及高程（Z）的数据集。最初是Miller在1956为了高速公路的自动设计提出的。此后，它被用于各种线路选线（铁路、公路、输电线、管线等）的设计以及土木工程的面积、挖填土石方、坡度计算，线路纵断面和横断面图绘制等。在测绘中被用于绘制等高线、坡度坡向图、地形景观，制作正射影像图以及地图的修测。在遥感应用中可作为分类的辅助数据。它还是地理信息系统的基础数据，可用于土地利用现状的分析、合理规划及洪水险情预报等。在军事上可用于武器精确制导进行地形匹配等[1]。结合“交通选线及地层断面计算机自动生成技术研究”省级科技攻关项目，该文主要探讨在航测地形图中数字高程模型的提取技术以及对各种格式DEM数据的存储格式、处理方法，并采用VC++6.0语言与ObjectARX2002开发工具，实现了数字高程模型提取和处理，为在公路铁路选线设计中，由线路平面图自动生成纵断面和横断面图提供基础数据。1航测地形图的图形数据库信息目前，在工程设计中所使用的地形图大多是AutoCAD状态下的矢量图，在该软件下打开航测地形图，通过对图中实体的属性列表，进行综合分析后可知，航测地形图分两种：一种是等高线带有高程属性；另一种是等高线不带高程属性。如图1为部分地形图，通过对线路设计中常用的DWG图形的分析，其主要内容归纳为以下几方面：图1航测地形图（1）等高线信息在地形图中，等高线反映地形的起伏情况，在等高线上标注了绝对标高。在AutoCAD的图形中，等高线是POLYLINE实体，对带高程的地形图，该实体包含的几何属性有各转折点的（X,...
