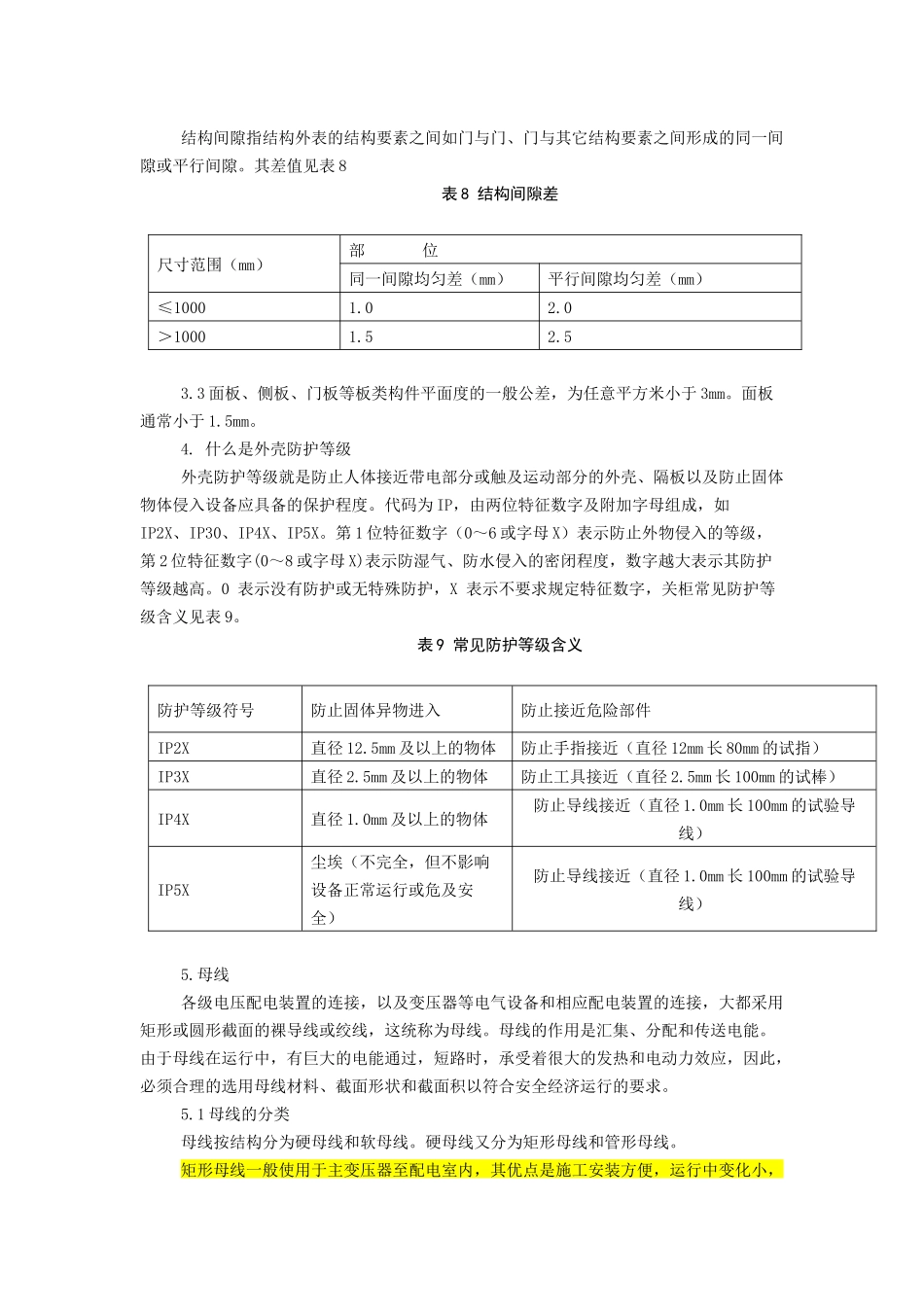

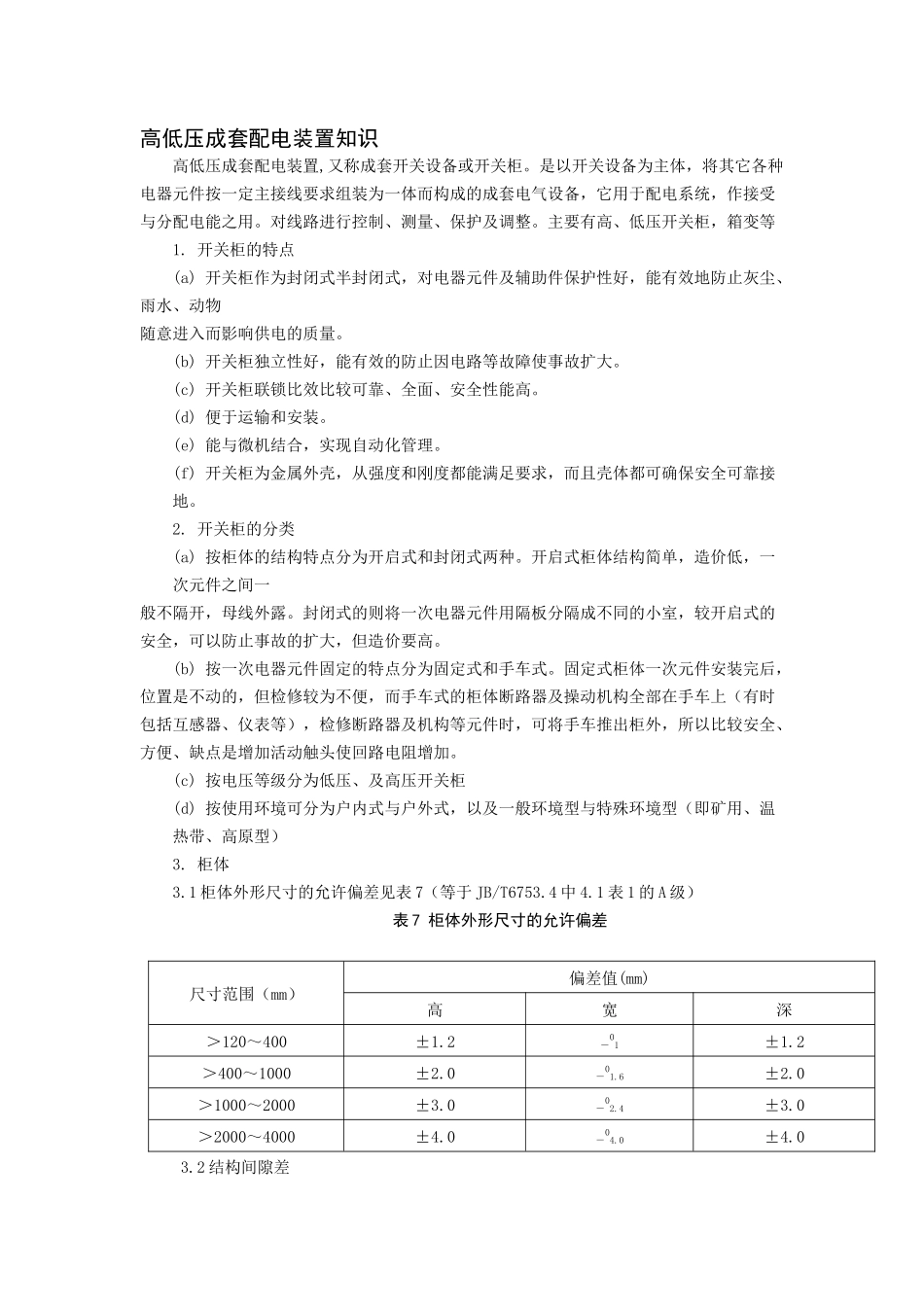

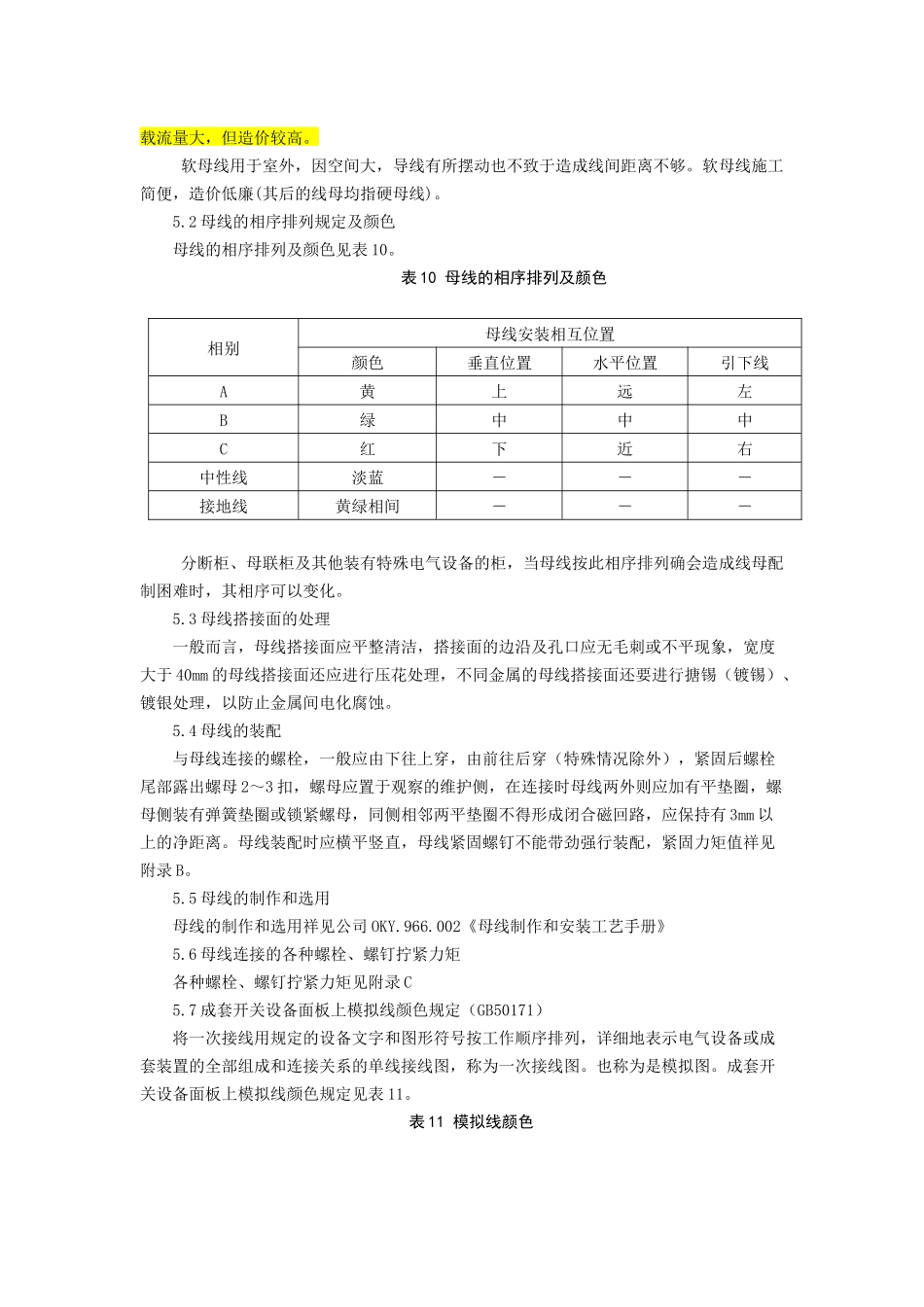

高低压成套配电装置知识高低压成套配电装置,又称成套开关设备或开关柜。是以开关设备为主体，将其它各种电器元件按一定主接线要求组装为一体而构成的成套电气设备，它用于配电系统，作接受与分配电能之用。对线路进行控制、测量、保护及调整。主要有高、低压开关柜，箱变等1.开关柜的特点(a)开关柜作为封闭式半封闭式，对电器元件及辅助件保护性好，能有效地防止灰尘、雨水、动物随意进入而影响供电的质量。(b)开关柜独立性好，能有效的防止因电路等故障使事故扩大。(c)开关柜联锁比效比较可靠、全面、安全性能高。(d)便于运输和安装。(e)能与微机结合，实现自动化管理。(f)开关柜为金属外壳，从强度和刚度都能满足要求，而且壳体都可确保安全可靠接地。2.开关柜的分类(a)按柜体的结构特点分为开启式和封闭式两种。开启式柜体结构简单，造价低，一次元件之间一般不隔开，母线外露。封闭式的则将一次电器元件用隔板分隔成不同的小室，较开启式的安全，可以防止事故的扩大，但造价要高。(b)按一次电器元件固定的特点分为固定式和手车式。固定式柜体一次元件安装完后，位置是不动的，但检修较为不便，而手车式的柜体断路器及操动机构全部在手车上（有时包括互感器、仪表等），检修断路器及机构等元件时，可将手车推出柜外，所以比较安全、方便、缺点是增加活动触头使回路电阻增加。(c)按电压等级分为低压、及高压开关柜(d)按使用环境可分为户内式与户外式，以及一般环境型与特殊环境型（即矿用、温热带、高原型）3.柜体3.1柜体外形尺寸的允许偏差见表7（等于JB/T6753.4中4.1表1的A级）表7柜体外形尺寸的允许偏差尺寸范围（mm）偏差值(mm)高宽深＞120～400±1.2－01±1.2＞400～1000±2.0－01.6±2.0＞1000～2000±3.0－02.4±3.0＞2000～4000±4.0－04.0±4.03.2结构间隙差结构间隙指结构外表的结构要素之间如门与门、门与其它结构要素之间形成的同一间隙或平行间隙。其差值见表8表8结构间隙差尺寸范围（mm）部位同一间隙均匀差（mm）平行间隙均匀差（mm）≤10001.02.0＞10001.52.53.3面板、侧板、门板等板类构件平面度的一般公差，为任意平方米小于3mm。面板通常小于1.5mm。4.什么是外壳防护等级外壳防护等级就是防止人体接近带电部分或触及运动部分的外壳、隔板以及防止固体物体侵入设备应具备的保护程度。代码为IP，由两位特征数字及附加字母组成，如IP2X、IP30、IP4X、IP5X。第1位特征数字（0～6或字母X）表示防止外物侵入的等级，第2位特征数字(0～8或字母X)表示防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。0表示没有防护或无特殊防护，X表示不要求规定特征数字，关柜常见防护等级含义见表9。表9常见防护等级含义防护等级符号防止固体异物进入防止接近危险部件IP2X直径12.5mm及以上的物体防止手指接近（直径12mm长80mm的试指）IP3X直径2.5mm及以上的物体防止工具接近（直径2.5mm长100mm的试棒）IP4X直径1.0mm及以上的物体防止导线接近（直径1.0mm长100mm的试验导线）IP5X尘埃（不完全，但不影响设备正常运行或危及安全）防止导线接近（直径1.0mm长100mm的试验导线）5.母线各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。母线的作用是汇集、分配和传送电能。由于母线在运行中，有巨大的电能通过，短路时，承受着很大的发热和电动力效应，因此，必须合理的选用母线材料、截面形状和截面积以符合安全经济运行的要求。5.1母线的分类母线按结构分为硬母线和软母线。硬母线又分为矩形母线和管形母线。矩形母线一般使用于主变压器至配电室内，其优点是施工安装方便，运行中变化小，载流量大，但造价较高。软母线用于室外，因空间大，导线有所摆动也不致于造成线间距离不够。软母线施工简便，造价低廉(其后的线母均指硬母线)。5.2母线的相序排列规定及颜色母线的相序排列及颜色见表10。表10母线的相序排列及颜色相别母线安装相互位置颜色垂直位置水平位置引下线A黄上远左B绿中中中C红下近右中性线淡蓝－－－接地线黄绿相间－－－分断柜、母联柜及其他装有特殊电气设备的柜，当母线按此相序排列...
