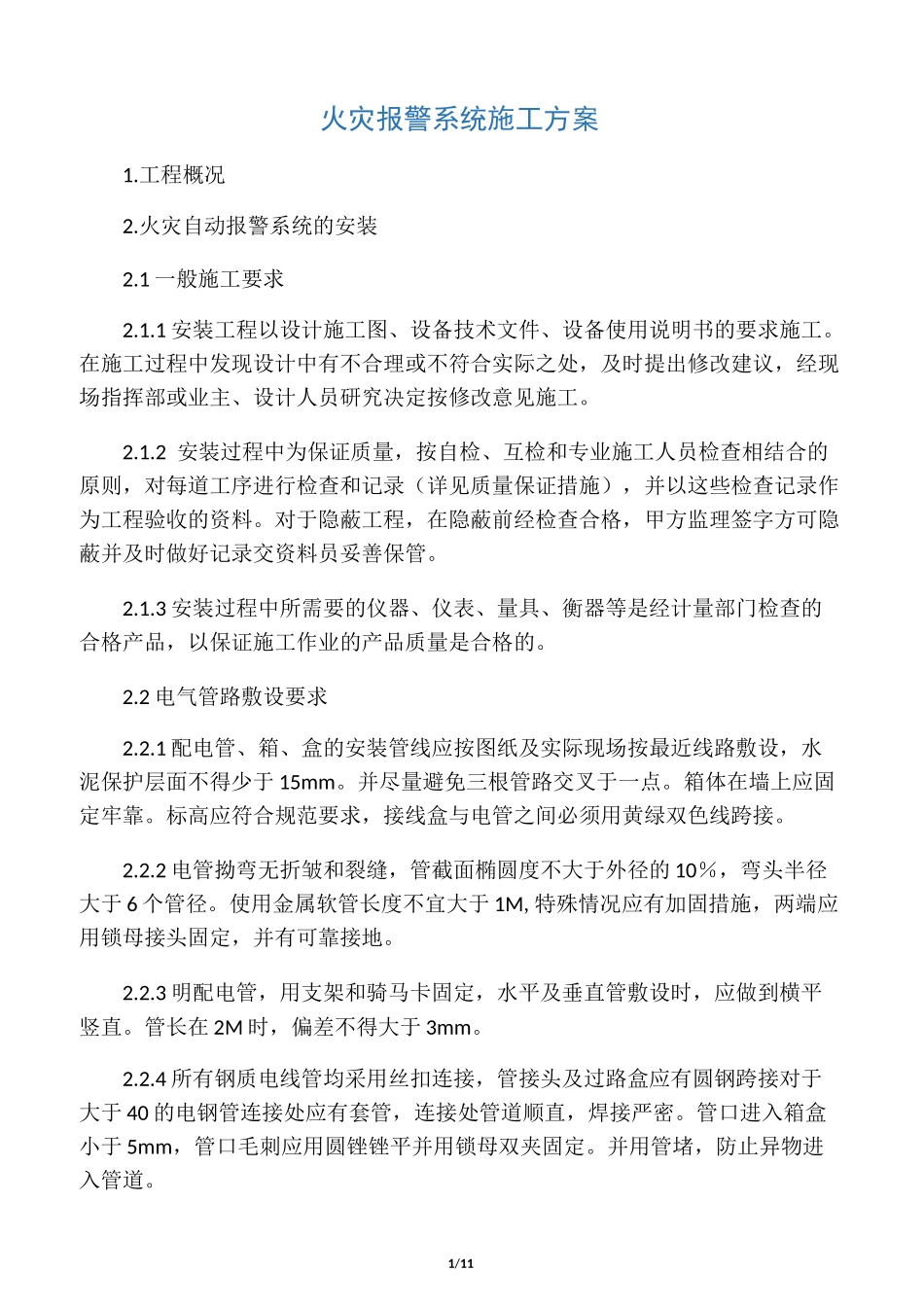

1/11火灾报警系统施工方案1.工程概况2.火灾自动报警系统的安装2.1一般施工要求2.1.1安装工程以设计施工图、设备技术文件、设备使用说明书的要求施工。在施工过程中发现设计中有不合理或不符合实际之处，及时提出修改建议，经现场指挥部或业主、设计人员研究决定按修改意见施工。2.1.2安装过程中为保证质量，按自检、互检和专业施工人员检查相结合的原则，对每道工序进行检查和记录（详见质量保证措施），并以这些检查记录作为工程验收的资料。对于隐蔽工程，在隐蔽前经检查合格，甲方监理签字方可隐蔽并及时做好记录交资料员妥善保管。2.1.3安装过程中所需要的仪器、仪表、量具、衡器等是经计量部门检查的合格产品，以保证施工作业的产品质量是合格的。2.2电气管路敷设要求2.2.1配电管、箱、盒的安装管线应按图纸及实际现场按最近线路敷设，水泥保护层面不得少于15mm。并尽量避免三根管路交叉于一点。箱体在墙上应固定牢靠。标高应符合规范要求，接线盒与电管之间必须用黄绿双色线跨接。2.2.2电管拗弯无折皱和裂缝，管截面椭圆度不大于外径的10％，弯头半径大于6个管径。使用金属软管长度不宜大于1M,特殊情况应有加固措施，两端应用锁母接头固定，并有可靠接地。2.2.3明配电管，用支架和骑马卡固定，水平及垂直管敷设时，应做到横平竖直。管长在2M时，偏差不得大于3mm。2.2.4所有钢质电线管均采用丝扣连接，管接头及过路盒应有圆钢跨接对于大于40的电钢管连接处应有套管，连接处管道顺直，焊接严密。管口进入箱盒小于5mm，管口毛刺应用圆锉锉平并用锁母双夹固定。并用管堵，防止异物进入管道。2/112.3电缆及配线施工要求2.3.1管内穿线时应清理管道，清除积水，电线在管道内严禁接头、打结、扭绞等现象。2.3.2不同系统，不同电压，不同回路的电线严禁穿入同一根管内。2.3.3穿线时进行分色编号处理以便于识别，同时做好绝缘测试检查，做好安装记录。测试记录必须由甲方、总包或其委托代表现场签字。2.3.4末端用电设备的连接，从接线盒、箱内用金属软管引出保护，无裸露明线。金属软管的配件留有一定的富余长度，避免出现绷直，影响接头的可靠性。2.3.5KVV电缆敷设前严格复核长度裁断，同时做好回路识别，做好端头的保护，在配电缆头时做好绝缘测试，并做安装记录。2.4平层显示箱、区域报警柜及分线箱的安装2.4.1各区域配电箱、楼层显示器的安装，其箱体固定牢固，标高统一，进出电缆及电线接口合理顺直。进入箱体内电缆及电线应用扎带固定并及时做好安装记录备查。2.4.2箱体安装水平偏差不大于5mm,垂直高度偏差不大于1.5mm。2.5线槽安装及槽内布线2.5.1线槽主要布置前先用吊垂,支架固定在同一平面上,确保线槽固定牢固、美观,接地线连接可靠。2.5.2槽内配线不同区域网络的导线应分束,用扎带固定,并使所用导线布置顺直。2.5.3线槽引出线开孔,采用专用开孔器开孔。A接线端子处理由于整个网络是24V低压供电弱电系统，并采用二总线制，由计算机进行管理，并有输出打印设备进行监控。对于每个接线端子的连接均要求具有极小的3/11接触电阻。我公司选用阻燃压接帽，并用专用压接钳进行压接，对于主网络回路采用绞接并搪锡以保证连接，以使电信号的可靠传输。B对于多股BVR软线与端子排连接，采用压线耳连接，以保证接头可靠。2.6火灾探测器的安装2.6.1探测器至墙壁、梁边的水平距离，不应小于0.5m。2.6.2探测器周围0.5m内，不应有遮挡物。2.6.3探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。2.6.4在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。探测器距端墙的距离，不应大于探测器安装间距的一半。2.6.5探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45。2.6.6探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。2.6.7探测器的“＋”线应为红色，“－”线应为蓝色，其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致。2.6.8探测器底座的外线导线，应留有不小于15cm的余量，入...
