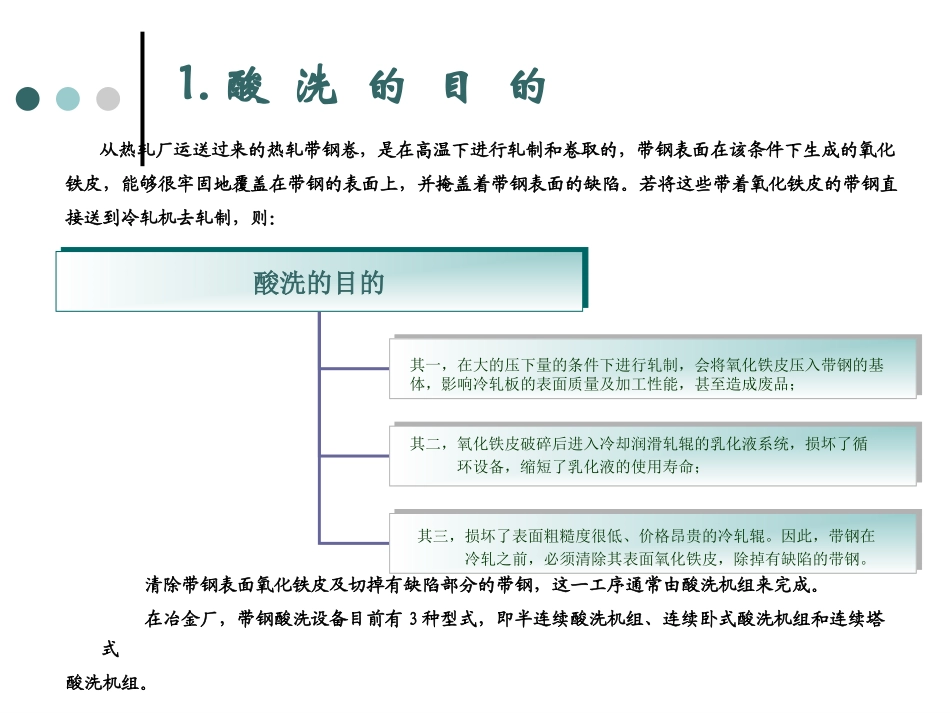

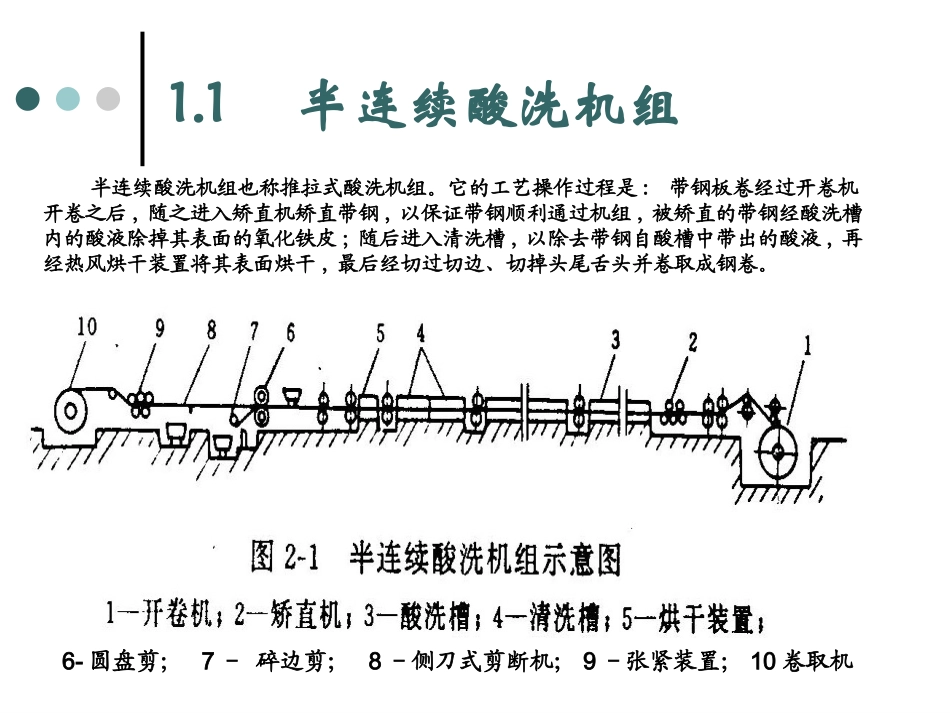

酸洗知识简介从热轧厂运送过来的热轧带钢卷，是在高温下进行轧制和卷取的，带钢表面在该条件下生成的氧化铁皮，能够很牢固地覆盖在带钢的表面上，并掩盖着带钢表面的缺陷。若将这些带着氧化铁皮的带钢直接送到冷轧机去轧制，则：清除带钢表面氧化铁皮及切掉有缺陷部分的带钢，这一工序通常由酸洗机组来完成。在冶金厂，带钢酸洗设备目前有3种型式，即半连续酸洗机组、连续卧式酸洗机组和连续塔式酸洗机组。酸洗的目的酸洗的目的其一，在大的压下量的条件下进行轧制，会将氧化铁皮压入带钢的基体，影响冷轧板的表面质量及加工性能，甚至造成废品；其二，氧化铁皮破碎后进入冷却润滑轧辊的乳化液系统，损坏了循环设备，缩短了乳化液的使用寿命；其三，损坏了表面粗糙度很低、价格昂贵的冷轧辊。因此，带钢在冷轧之前，必须清除其表面氧化铁皮，除掉有缺陷的带钢。1.酸洗的目的6-圆盘剪；7－碎边剪；8－侧刀式剪断机；9－张紧装置；10卷取机半连续酸洗机组也称推拉式酸洗机组。它的工艺操作过程是:带钢板卷经过开卷机开卷之后,随之进入矫直机矫直带钢,以保证带钢顺利通过机组,被矫直的带钢经酸洗槽内的酸液除掉其表面的氧化铁皮;随后进入清洗槽,以除去带钢自酸槽中带出的酸液,再经热风烘干装置将其表面烘干,最后经切过切边、切掉头尾舌头并卷取成钢卷。1.1半连续酸洗机组1.1半连续酸洗机组一般推拉式酸洗机组的头部没有铡刀式剪断机，这是因为热轧带钢的前端“舌头”能很顺利地通过机组。但在每个酸槽内和酸槽之间安装有传动的拉料辊，拉料辊的辊缝可调，以便带钢端能被较准确地引入拉料辊。如果半连续酸洗机组同时酸洗两条以上带钢，那么在酸槽内还将设有带钢导向槽，以保证几条带钢在酸槽中能平行的正常运行。推拉式酸洗机组由于它没有头部的剪切机、除鳞机（或拉矫机）、焊接机、活套车（或活套坑）等设备，而且输送辊道和拉料辊的数目也比连续酸洗机组少得多，机组的机械设备压缩到了最低限度，因此它的造价比较便宜。同连续酸洗机组比较，半连续酸洗机组设备的简化，大大地缩短了机组的长度，减少了占地面积，提高了机组的生产率，并简化了操作，同时生产的带钢品种也较多。因此推拉式酸洗机组也在一定程度上得到推广。推拉式酸洗机组的主要缺点是不能并卷，最近陆续兴建的热连轧机，所生产的热轧板重量可达15~40吨，冷轧之前不再需要并卷，在此条件下，当冷轧厂的生产能力不大或中等时，可以采用推拉式酸洗机组。1.2连续卧式酸洗机组这种酸洗机组所以被称为连续的，是因为带钢连续地通过盛有酸溶液的酸洗槽。为了使全过程连续，将后一卷带钢的端头与前一卷带钢的尾部焊接起来，再从酸洗槽通过，待带钢卷到一定重量，切断带钢，并把卷成的带钢卷卸下。连续酸洗机组根据工作性质可分为3部分或称3段。其中，上料、拆卷、破碎带钢表面氧化铁皮、矫直、切头切尾、焊接、光整为原料准备段；拉矫、酸洗、漂洗、烘干为酸洗工艺段；剪边、涂油、卷取及卸下带钢卷为酸洗成品段。连续酸洗机组的3段，也可按照带钢的运行方向，称之为头部、中部、尾部。由于机组各段工作性质的特殊性和工作速度上的差异，所以要将这3段紧密地联系起来，实际上是不可能的。为了保证各段工作的独立性，满足酸洗段的连续运行，特在机组每两段之间各设立一个活套车，以储备一定数量的带钢。带钢的储量是不固定的，在准备带钢（上料），卸下带钢卷（卸料）及生产的期间内，储备量会增大或减少。被送到机组的带钢卷，经带有弯曲辊、给料装置和五辊矫直机的开卷机将带钢端头拆开、矫直并被送入铡刀剪切掉头尾，再将切完头尾的带钢送入闪光对焊机，将前后两条带钢的端头焊接起来，焊接处的焊缝通过焊机自身的光整机（拉刀）进行光整。然后拉料辊将带钢送入头部活套车（坑）中贮存，以备酸洗工艺段生产。贮存在头部活套内的带钢由拉料辊拉出，并被连续地送入酸洗槽进行酸洗。酸洗后清除掉氧化铁皮的钢板在漂洗槽中经高压水冲洗、毛刷刷洗除去带钢自酸洗槽中带出的残酸，再进入烘干装置将带钢表面烘干，尔后经拉料辊将带钢送入尾部活套之中。贮存在尾部活套内的带钢经拉料辊拉出，然后送入圆盘剪进行剪边。被剪下来的毛...
