古陶瓷修补材料及方法小议VIP专享VIP免费

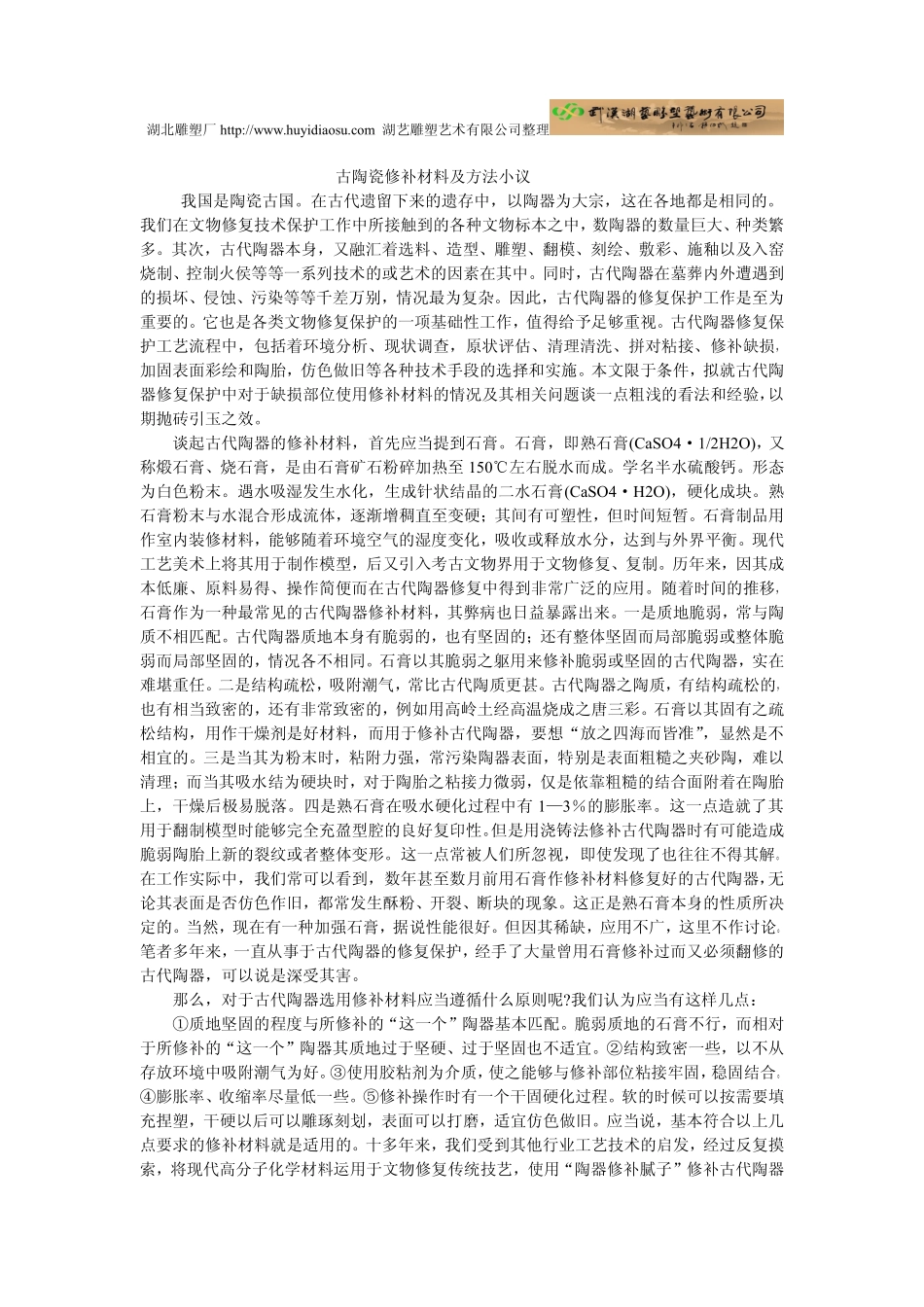

湖北雕塑厂http://www.huyidiaosu.com湖艺雕塑艺术有限公司整理古陶瓷修补材料及方法小议我国是陶瓷古国。在古代遗留下来的遗存中，以陶器为大宗，这在各地都是相同的。我们在文物修复技术保护工作中所接触到的各种文物标本之中，数陶器的数量巨大、种类繁多。其次，古代陶器本身，又融汇着选料、造型、雕塑、翻模、刻绘、敷彩、施釉以及入窑烧制、控制火侯等等一系列技术的或艺术的因素在其中。同时，古代陶器在墓葬内外遭遇到的损坏、侵蚀、污染等等千差万别，情况最为复杂。因此，古代陶器的修复保护工作是至为重要的。它也是各类文物修复保护的一项基础性工作，值得给予足够重视。古代陶器修复保护工艺流程中，包括着环境分析、现状调查，原状评估、清理清洗、拼对粘接、修补缺损，加固表面彩绘和陶胎，仿色做旧等各种技术手段的选择和实施。本文限于条件，拟就古代陶器修复保护中对于缺损部位使用修补材料的情况及其相关问题谈一点粗浅的看法和经验，以期抛砖引玉之效。谈起古代陶器的修补材料，首先应当提到石膏。石膏，即熟石膏(CaSO4·1/2H2O)，又称煅石膏、烧石膏，是由石膏矿石粉碎加热至150℃左右脱水而成。学名半水硫酸钙。形态为白色粉末。遇水吸湿发生水化，生成针状结晶的二水石膏(CaSO4·H2O)，硬化成块。熟石膏粉末与水混合形成流体，逐渐增稠直至变硬；其间有可塑性，但时间短暂。石膏制品用作室内装修材料，能够随着环境空气的湿度变化，吸收或释放水分，达到与外界平衡。现代工艺美术上将其用于制作模型，后又引入考古文物界用于文物修复、复制。历年来，因其成本低廉、原料易得、操作简便而在古代陶器修复中得到非常广泛的应用。随着时间的推移，石膏作为一种最常见的古代陶器修补材料，其弊病也日益暴露出来。一是质地脆弱，常与陶质不相匹配。古代陶器质地本身有脆弱的，也有坚固的；还有整体坚固而局部脆弱或整体脆弱而局部坚固的，情况各不相同。石膏以其脆弱之躯用来修补脆弱或坚固的古代陶器，实在难堪重任。二是结构疏松，吸附潮气，常比古代陶质更甚。古代陶器之陶质，有结构疏松的，也有相当致密的，还有非常致密的，例如用高岭土经高温烧成之唐三彩。石膏以其固有之疏松结构，用作干燥剂是好材料，而用于修补古代陶器，要想“放之四海而皆准”，显然是不相宜的。三是当其为粉末时，粘附力强，常污染陶器表面，特别是表面粗糙之夹砂陶，难以清理；而当其吸水结为硬块时，对于陶胎之粘接力微弱，仅是依靠粗糙的结合面附着在陶胎上，干燥后极易脱落。四是熟石膏在吸水硬化过程中有1—3％的膨胀率。这一点造就了其用于翻制模型时能够完全充盈型腔的良好复印性。但是用浇铸法修补古代陶器时有可能造成脆弱陶胎上新的裂纹或者整体变形。这一点常被人们所忽视，即使发现了也往往不得其解。在工作实际中，我们常可以看到，数年甚至数月前用石膏作修补材料修复好的古代陶器，无论其表面是否仿色作旧，都常发生酥粉、开裂、断块的现象。这正是熟石膏本身的性质所决定的。当然，现在有一种加强石膏，据说性能很好。但因其稀缺，应用不广，这里不作讨论。笔者多年来，一直从事于古代陶器的修复保护，经手了大量曾用石膏修补过而又必须翻修的古代陶器，可以说是深受其害。那么，对于古代陶器选用修补材料应当遵循什么原则呢?我们认为应当有这样几点：①质地坚固的程度与所修补的“这一个”陶器基本匹配。脆弱质地的石膏不行，而相对于所修补的“这一个”陶器其质地过于坚硬、过于坚固也不适宜。②结构致密一些，以不从存放环境中吸附潮气为好。③使用胶粘剂为介质，使之能够与修补部位粘接牢固，稳固结合。④膨胀率、收缩率尽量低一些。⑤修补操作时有一个干固硬化过程。软的时候可以按需要填充捏塑，干硬以后可以雕琢刻划，表面可以打磨，适宜仿色做旧。应当说，基本符合以上几点要求的修补材料就是适用的。十多年来，我们受到其他行业工艺技术的启发，经过反复摸索，将现代高分子化学材料运用于文物修复传统技艺，使用“陶器修补腻子”修补古代陶器湖北雕塑厂http://www.huyidiaosu.com湖艺雕塑艺术有限公司整理之缺损部位，特别是修复了大量汉唐陶俑，包括唐...
