田径场地灯光照明解决方案VIP免费

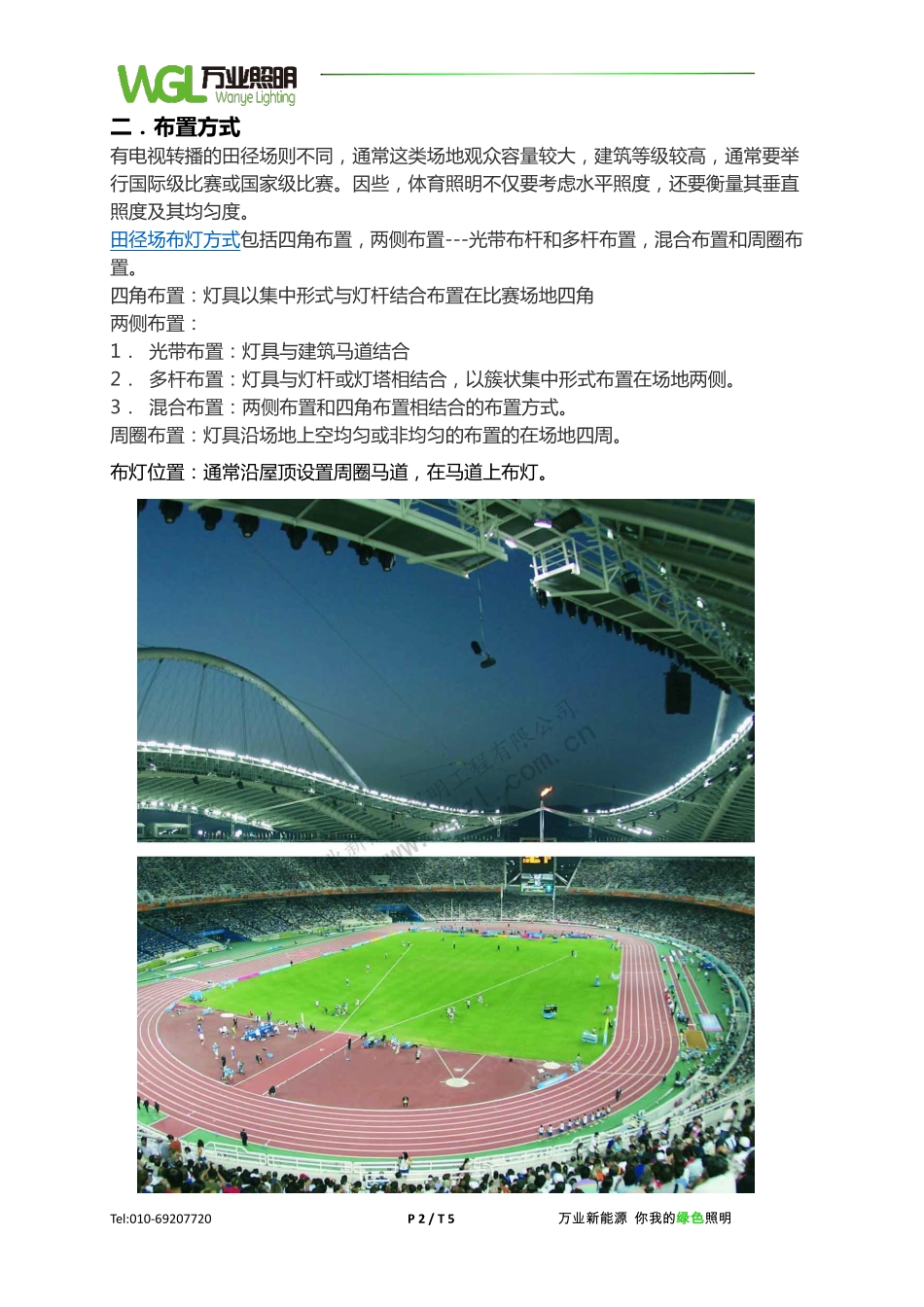

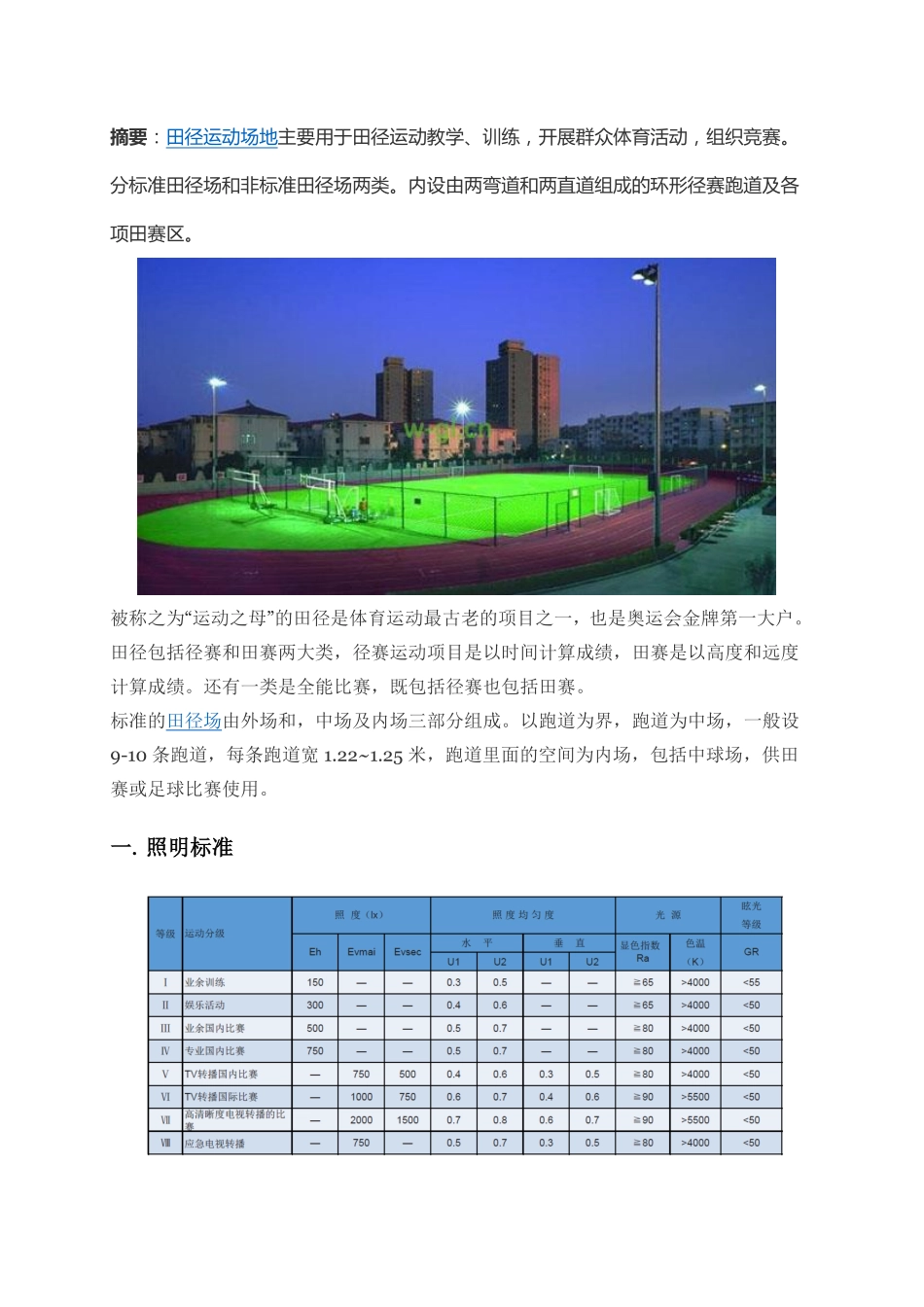

摘要：田径运动场地主要用于田径运动教学、训练，开展群众体育活动，组织竞赛。分标准田径场和非标准田径场两类。内设由两弯道和两直道组成的环形径赛跑道及各项田赛区。被称之为“运动之母”的田径是体育运动最古老的项目之一，也是奥运会金牌第一大户。田径包括径赛和田赛两大类，径赛运动项目是以时间计算成绩，田赛是以高度和远度计算成绩。还有一类是全能比赛，既包括径赛也包括田赛。标准的田径场由外场和，中场及内场三部分组成。以跑道为界，跑道为中场，一般设9-10条跑道，每条跑道宽1.22~1.25米，跑道里面的空间为内场，包括中球场，供田赛或足球比赛使用。一.照明标准Tel:010-69207720P2/T5万业新能源你我的绿色照明二．布置方式有电视转播的田径场则不同，通常这类场地观众容量较大，建筑等级较高，通常要举行国际级比赛或国家级比赛。因些，体育照明不仅要考虑水平照度，还要衡量其垂直照度及其均匀度。田径场布灯方式包括四角布置，两侧布置---光带布杆和多杆布置，混合布置和周圈布置。四角布置：灯具以集中形式与灯杆结合布置在比赛场地四角两侧布置：1．光带布置：灯具与建筑马道结合2．多杆布置：灯具与灯杆或灯塔相结合，以簇状集中形式布置在场地两侧。3．混合布置：两侧布置和四角布置相结合的布置方式。周圈布置：灯具沿场地上空均匀或非均匀的布置的在场地四周。布灯位置：通常沿屋顶设置周圈马道，在马道上布灯。Tel:010-69207720P3/T5万业新能源你我的绿色照明三．照明配电1、应根据照明负荷中断供电可能造成的影响及损失，合理地确定负荷等级，并应正确的选择供电方案。1甲级以上体育馆、体育场、游泳馆的比赛厅照明、主席台照明、贵宾接待室照明、广场照明和全部应急照明均应为一级负荷。2、特级体育设施的比赛厅照明、主席台照明、广场照明和全部应急照明均应为特别重要负荷。3、仅在比赛期间使用的照明宜设置单独变压器供电。4、当电压偏差或波动不能保证照明质量或光源寿命时,在技术经济合理的条件下,可采用有载自动调压电力变压器、调压器或专用变压器供电。5、气体放电光源宜采用分散方式进行无功功率补偿。照明负荷的计算功率因数可按照表3.1.3-1选取：常用光源功率因数光源种类用于负荷计算的功率因数带有无功功率补偿装置时不带无功功率补偿装置时管形荧光灯0.950.5单端荧光灯0.90—金属卤化物灯0.900.5白炽灯1.0卤钨灯1.0三相照明线路各相负荷的分配宜保持平衡，最大相负荷电流不宜超过三相负荷平均值的115%，最小相负荷电流不宜小于三相负荷平均值的85%。Tel:010-69207720P4/T5万业新能源你我的绿色照明特别重要的照明负荷，宜在负荷末级配电盘采用自动切换电源的方式，负荷较大时可采用由两个专用回路各带约50%的照明灯具的配电方式。特级体育设施的比赛厅照明以及有电视实况转播的比赛照明，宜由两个相互独立的电源同时供电，其备用电源的投入应满足气体放电光源在电源切换时不熄弧。备用照明应由两路电源或两回路线路供电。当供电条件不具备两个电源或两回线路时，备用电源宜采用蓄电池组或带有蓄电池的应急照明装置。备用照明作为正常照明的一部分同时使用时，其配电线路及控制开关应分开装设。备用照明仅在事故情况下使用时，则当正常照明因故断电，备用照明应自动投入工作。4000座以上的体育馆和15000座以上的体育场应预留多功能使用的备用电源回路。在照明分支回路中应避免采用三相低压断路器对三个单相分支回路进行控制和保护。为保证气体放电灯的正常启动，镇流器至光源的线路长度不应超过该光源的允许值。重要场所和负载为气体放电灯的照明线路，其中性线截面应与相线规格相同。为改善气体放电光源的频闪效应，宜将其同一或不同灯具的相邻灯管（光源）分接在不同相别的线路上。观众厅、比赛厅等的照明灯具，当网架或顶棚内设有人行检修通道时，宜在每盏灯具处设置单独的保护。四、常用灯具田径场万业照明则推荐采用室外球场投光灯具，此款灯具外观紧凑美观，风阻系数小，重量轻。独特设计的配光曲线；光束精准、多种配光、瞬间启动；另一款高效泛光球场LED灯具也是田径场灯光配置的不错选择，此款系列通过采用独特的非对称型发光透...
