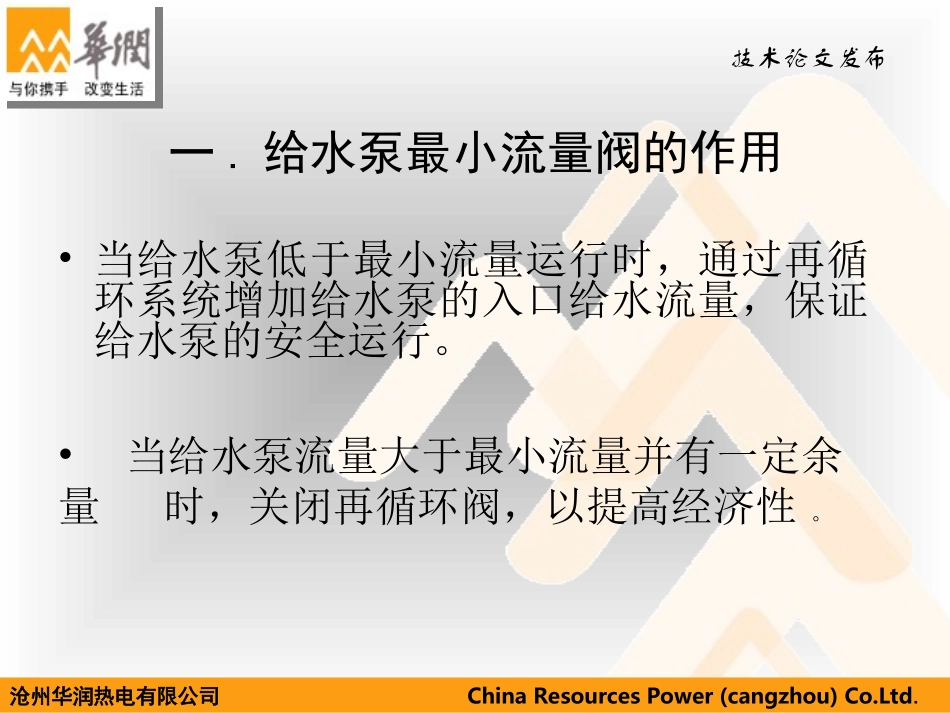

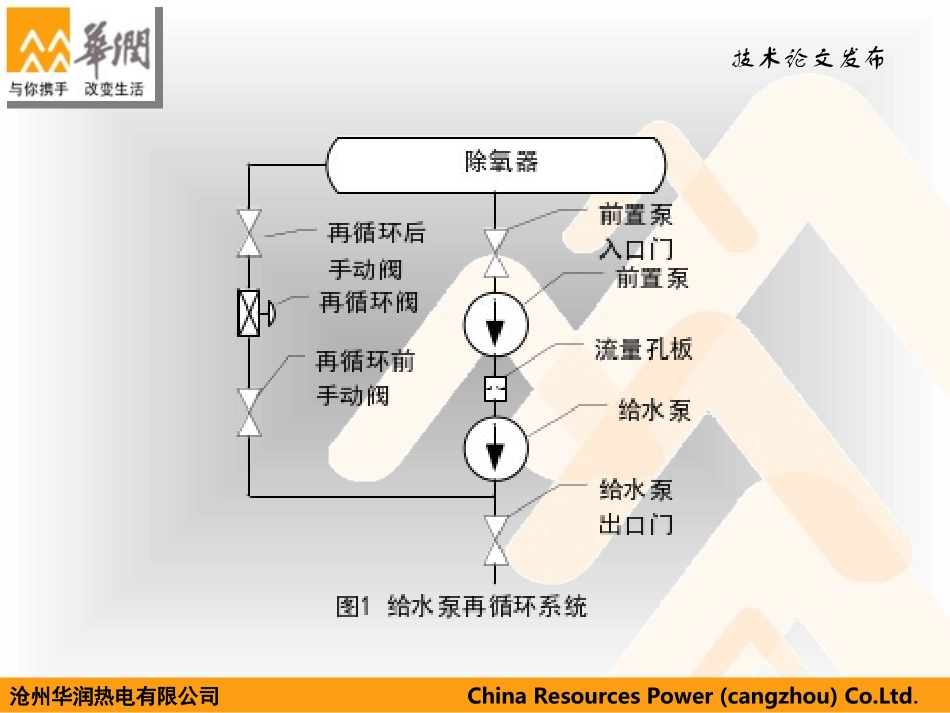

沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布给水泵最小流量阀控制方法及应用沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布一.给水泵最小流量阀的作用•当给水泵低于最小流量运行时，通过再循环系统增加给水泵的入口给水流量，保证给水泵的安全运行。•当给水泵流量大于最小流量并有一定余量时，关闭再循环阀，以提高经济性。沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布二.给水泵的安全工作区•给水泵最小流量定值，是根据各给水泵运行特性曲线确定的。沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布•在给水泵投运或机组运行在低负荷期间，为了使泵工作在图中最小流量线右侧安全，必须由再循环阀来保证流过给水泵的最小流量。沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布三.再循环阀控制方法•开关式控制。•连续式控制。沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布常规的再循环阀连续控制方法•PID控制•单一曲线函数控制沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布PID调节控制FTSPKSTAIIZT给最小流量给最小流量设定图3最小流量阀PID调节逻辑图沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布PID调节控制缺点•再循环阀的阀位容易随着流量信号的波动而振荡，严重时会造成总给水流量控制失衡，影响机组正常运行。沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布单一曲线函数控制沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布单一曲线函数控制缺点•采用该控制方法在机组运行过程中阀门动作频繁，幅度较大，在阀门的开关瞬间会引起给水流量的大幅波动，而流量的波动又影响阀门的动作，既不利于给水泵的安全经济运行，也会使整个给水系统震荡。沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布四.改进的控制方法•控制的基本原则由于再循环阀的波动直接会影响给水泵出口流量，所以对于大型机组，再循环阀控制的目的不仅要保证给水泵进口流量大于给水泵要求的最小流量，而且要考虑再循环阀的调节对出口流量的影响最小。在流量发生波动时必须防止调节阀振荡回调而恶化出口流量。沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布单一曲线函数增大死区控制方法沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布单一曲线函数增大死区控制方法•给水泵的再循环阀控制单一函数,根据各给水泵的运行特性曲线选取，也可根据给水泵运行说明书中对再循环阀的参数增加一定安全余量设置。•死区的选择应根据给水泵入口流量测点的波动情况，取各种工况流量波动最大值。沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布回滞函数控制方法沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布•F1(x)：随着再循环流量的增加，给定阀门关闭方向的开度。•F2(x)：随着再循环流量的减小，给定阀门开启方向的开度。•δ（x）：给水泵各种工况入口流量测点的波动值•b（x）：为给水泵入口流量波动时，保证再循环阀不作调整的安全余量函数沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布五.改进的控制方法应用效果和结论沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布0501002505000最小流量阀开度/%泵入口流量/t∙h-1时间/s0300图9回执函数控制方式流量、阀门开度曲线阀门开度流量沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布单一曲线函数增大死区控制方法参数设置简单，但单一函数和单一死去设置缺乏灵活性，不能根据流量变化改变调节死区；回滞函数控制方法参数设置较单一曲线函数增大死区控制方法复杂，但调节过程中可以根据流量变化设置不同的死区，提高了调节的灵活性和精度。沧州华润热电有限公司ChinaResourcesPower(cangzhou)Co.Ltd.技术论文发布谢谢！
