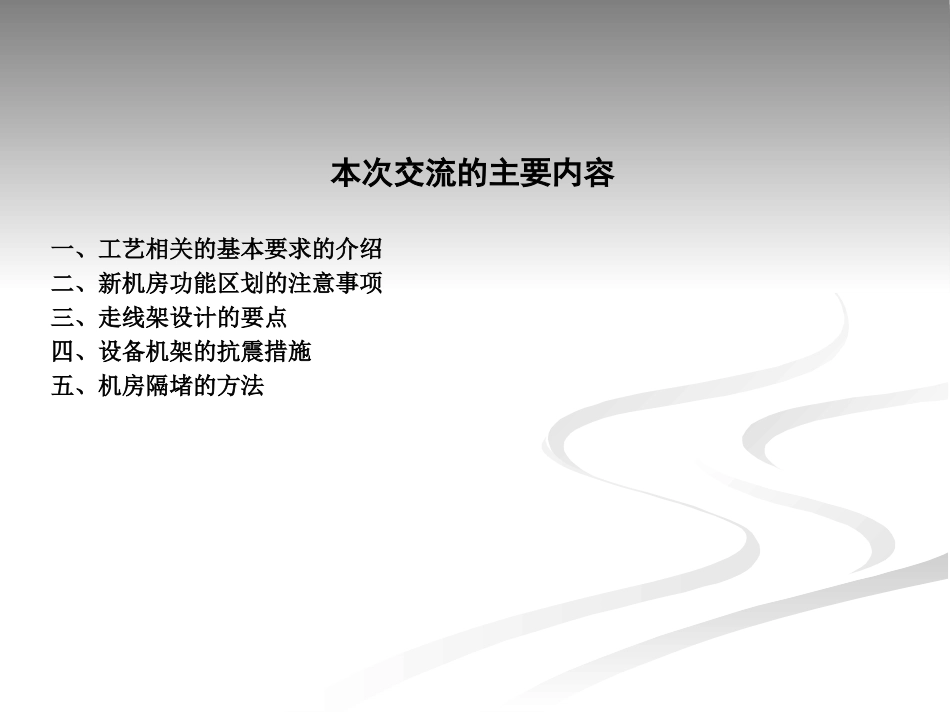

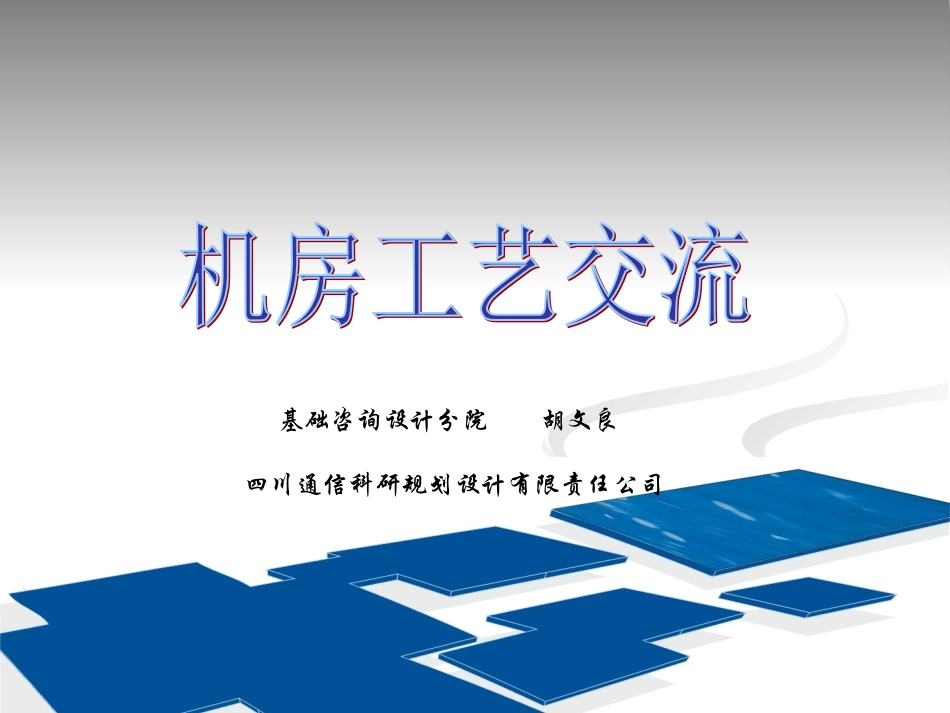

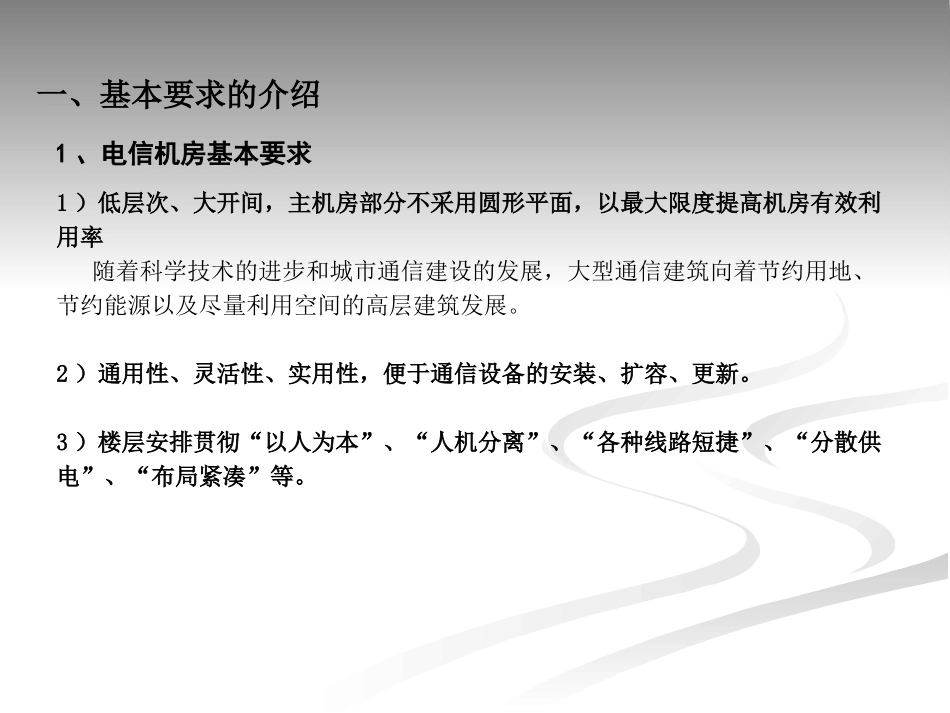

四川通信科研规划设计有限责任公司基础咨询设计分院胡文良本次交流的主要内容一、工艺相关的基本要求的介绍二、新机房功能区划的注意事项三、走线架设计的要点四、设备机架的抗震措施五、机房隔堵的方法1）低层次、大开间，主机房部分不采用圆形平面，以最大限度提高机房有效利用率随着科学技术的进步和城市通信建设的发展，大型通信建筑向着节约用地、节约能源以及尽量利用空间的高层建筑发展。2）通用性、灵活性、实用性，便于通信设备的安装、扩容、更新。3）楼层安排贯彻“以人为本”、“人机分离”、“各种线路短捷”、“分散供电”、“布局紧凑”等。1、电信机房基本要求一、基本要求的介绍4）机房不做墙纸、不装木墙裙、不设吊顶、严禁易燃材料装修，窗要小，必要时设假窗（一般按墙面的2％做通风换气用）5）一般不设活动地板，走线采用上走线，空调采用上送风6）机房按集中维护、无人值守或少人值守考虑1）通信楼的选址应满足通信网络规划和通信技术要求，并结合水文、地质、地震、交通、城市规划、投资效益等因素及生活设施综合比较选定。2）楼址的占地面积要满足业务发展的需要，楼址选择时应节约用地，不占或少占农田。2、通信楼建设的选址3）楼址应有安全环境，不应选择在生产及储备易燃、易爆材料的建筑物和堆积场附近。楼址宜选择在地形平坦、地质良好的地段。应避开断层、土坡边缘、故河道和有可能塌方、滑坡和有开采价值的地下矿藏或古迹遗址的地方。楼址不应选择在易受洪水淹灌的地区。4）楼址应有较安静的环境和有较好的卫生环境。5）楼址选择时应考虑邻近的高压电站、电气化铁道、广播电视、雷达、无线电发射台等干扰源的影响。6）所选楼址要交通便利、传输线缆出入方便、有可靠的电力供应。7）楼址选择时应满足通信安全保密、人防、消防等要求。1）工艺希望的平面A、长方形、大开间（7.2/7.5/8.4/9.6m进深）；2至3跨。（这样，在相同的标准层面积下，机房内的柱子减少了，更便于通信设备的安装布置，机房的利用率也相应提高）B、机房两侧柱子外设挑走廊和空调机室外机平台。（这往往与建筑立面的美观和造价相矛盾。因此一定要相互兼顾。电信建筑设计首先必须满足电信工艺要求，当然这不能理解成机械的按工艺要求办，而是运用建筑技术与建筑艺术手段创造满足电信工艺要求的完美空间与环境。建筑设计者通过设计技巧，设计出既满足工艺要求又满足建筑要求；既适用又经济、美观的电信机房。）3、机房平面布置某通信公司通信综合枢纽楼机房平面图某通信公司机房方案平面22）不理想的机房平面）不理想的机房平面平面设计规定：不得采用圆形、三角形等不利于设备布置的机房平面平面设计规定：不得采用圆形、三角形等不利于设备布置的机房平面3）标准层面积标准层面积太小，利用率太低，特别是高层建筑。标准层面积大，利用率高，但受防火分区、建筑面积、层次和投资限制。标准层面积：有效使用面积，最小500～800m²，1000m²以上最好，最大不超过一个防火分区。4）防火分区a、一类建筑每个防火分区允许最大建筑面积1000m²b、二类建筑每个防火分区允许最大建筑面积1500m²c、地下室建筑每个防火分区允许最大建筑面积500m²d、对电信给予特别关照，防火分区可以增加50％一类建筑的电信楼高层1500m²，多层2500m²。当设有自动灭火系统的防火分区，再可以扩大一倍。e、高层电信建筑中的国际局、大区中心、省中心和10000路以上地区中心长途电信局、20000线以上市话汇接局和60000门以上的程控市话端局，以及建筑高度大于50米的电信建筑属于一类建筑，其余的高层电信建筑属于二类建筑。一类建筑耐火等级应为一级，二类建筑以及多层电信建筑的耐火等级均不应低于二级。5）气体灭火防护区电信设备机房不能使用水灭火，应采用气体灭火。下列机房应设置固定式气体灭火系统：国际电信局、大区中心、省中心的长途程控交换机房（包括控制室和信令转接点室）；10000路及以上的地区中心长途程控交换机房（包括控制室和信令转接点室）；20000线及以上的市话汇接局程控交换机房（包括控制室和信令转接点）；60000门及以上的市话端局程控交换机房（包括控制室和信令转接点室）。电信设...
