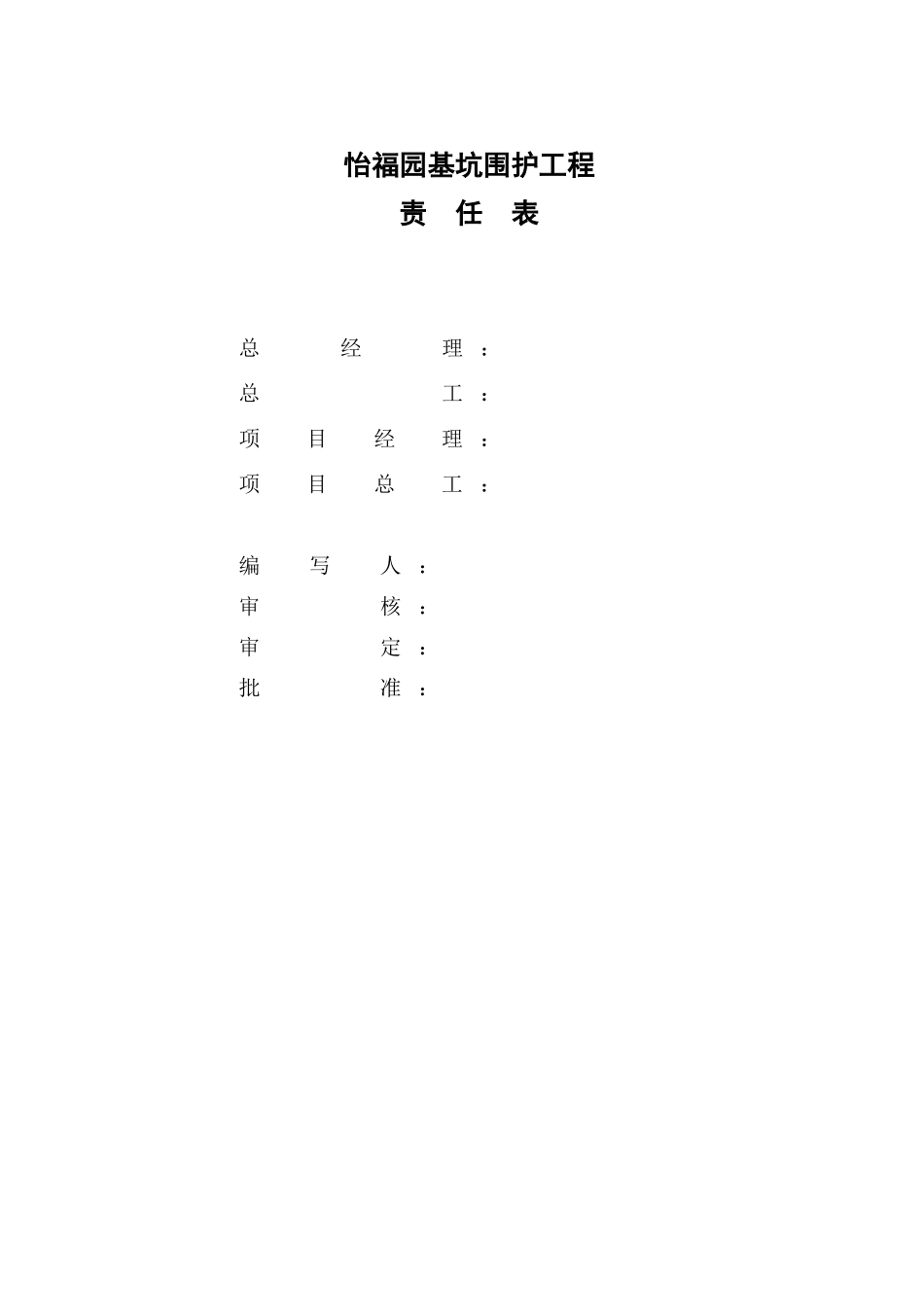

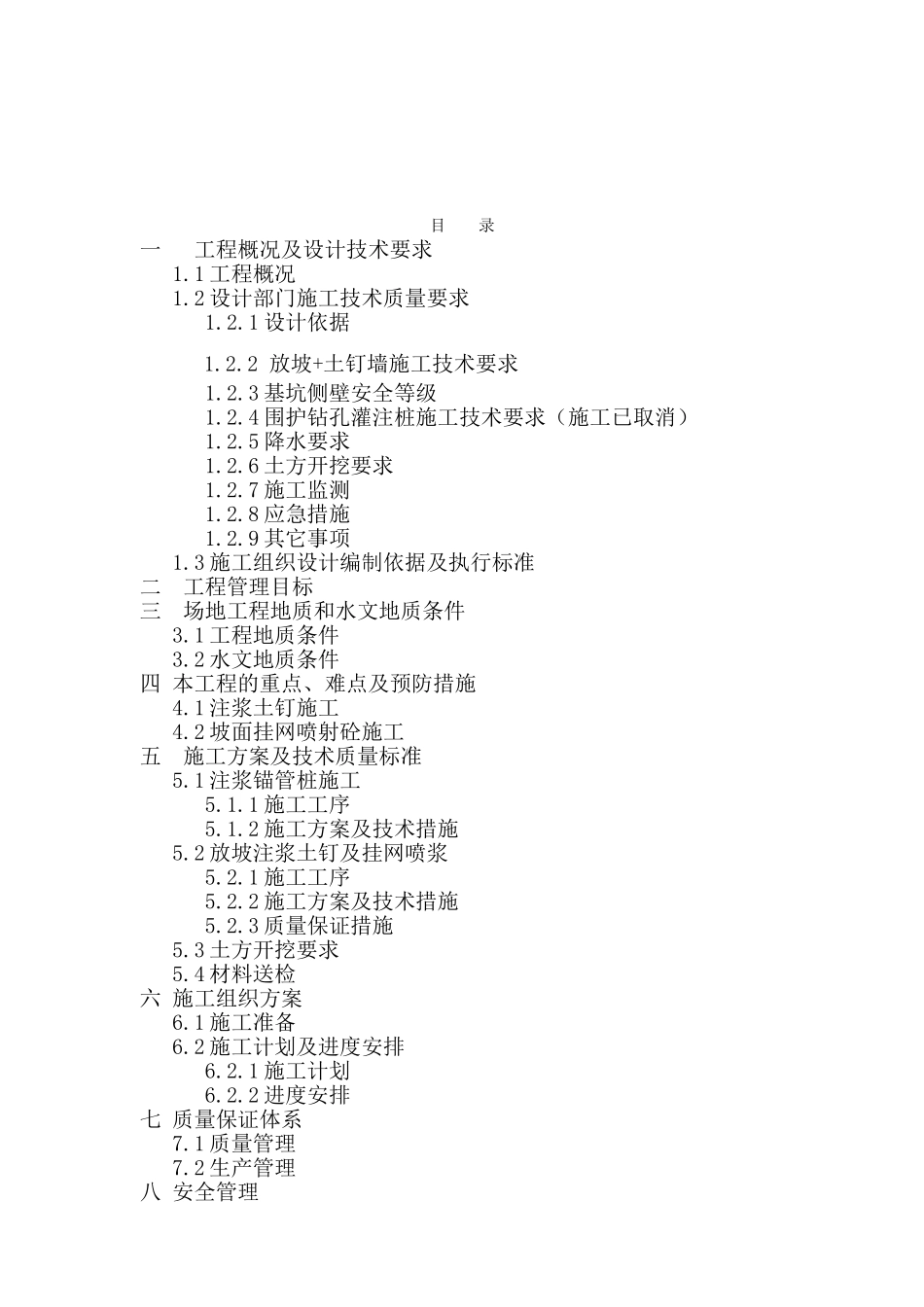

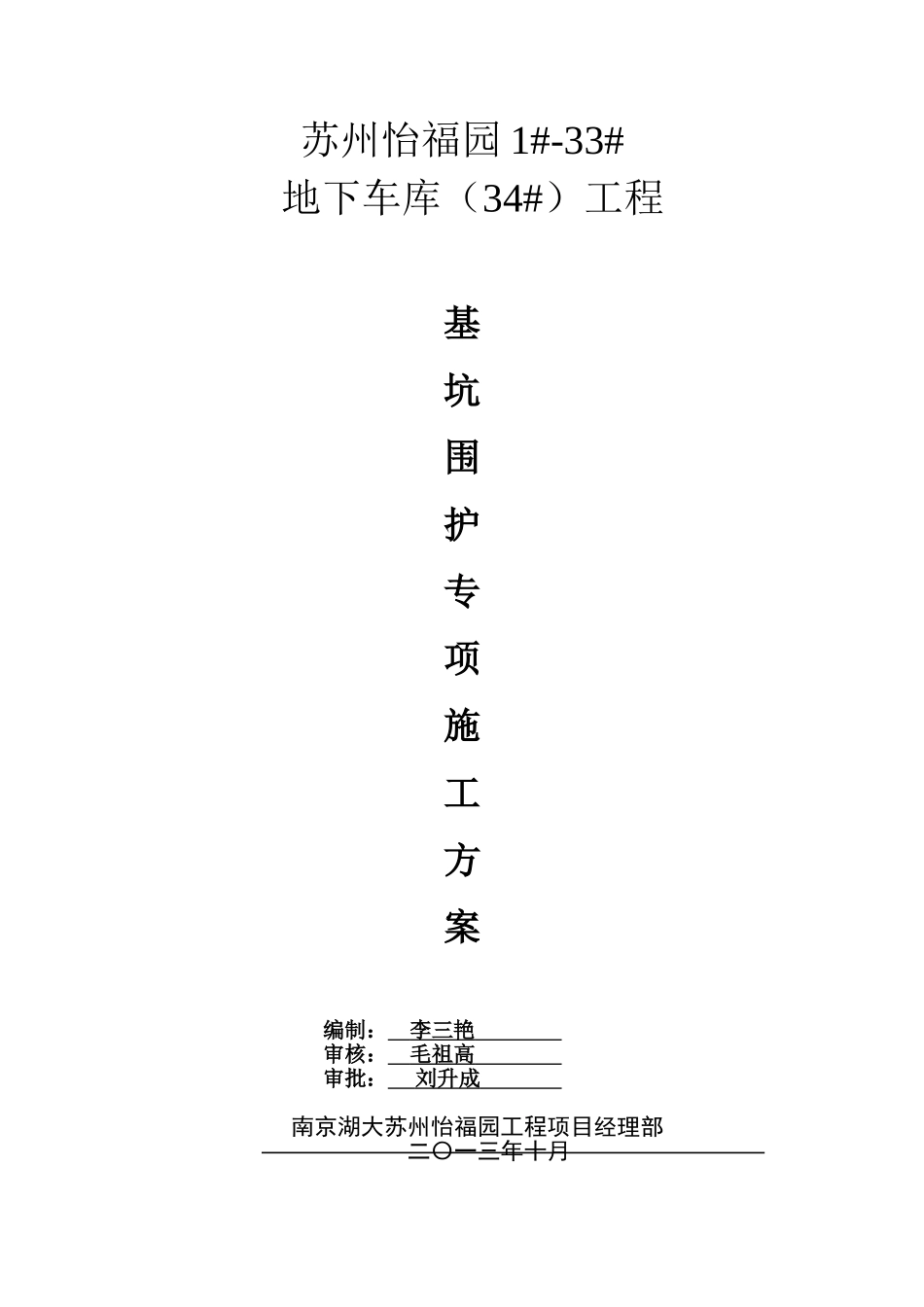

苏州怡福园1#-33#地下车库（34#）工程基坑围护专项施工方案编制：李三艳审核：毛祖高审批：刘升成南京湖大苏州怡福园工程项目经理部二〇一三年十月怡福园基坑围护工程责任表总经理：总工：项目经理：项目总工：编写人：审核：审定：批准：目录一工程概况及设计技术要求1.1工程概况1.2设计部门施工技术质量要求1.2.1设计依据1.2.2放坡+土钉墙施工技术要求1.2.3基坑侧壁安全等级1.2.4围护钻孔灌注桩施工技术要求（施工已取消）1.2.5降水要求1.2.6土方开挖要求1.2.7施工监测1.2.8应急措施1.2.9其它事项1.3施工组织设计编制依据及执行标准二工程管理目标三场地工程地质和水文地质条件3.1工程地质条件3.2水文地质条件四本工程的重点、难点及预防措施4.1注浆土钉施工4.2坡面挂网喷射砼施工五施工方案及技术质量标准5.1注浆锚管桩施工5.1.1施工工序5.1.2施工方案及技术措施5.2放坡注浆土钉及挂网喷浆5.2.1施工工序5.2.2施工方案及技术措施5.2.3质量保证措施5.3土方开挖要求5.4材料送检六施工组织方案6.1施工准备6.2施工计划及进度安排6.2.1施工计划6.2.2进度安排七质量保证体系7.1质量管理7.2生产管理八安全管理8.1施工安全管理8.2用电安全管理九文明施工及环境保护措施9.1文明施工9.2环境保护、职业健康十、冬、雨季施工注意事项十一、异常情况的预防和处理措施十二、工程竣工应提交的资料附表一施工进度计划表附图一锚管桩施工工艺流程图附图二注浆土钉及挂网喷浆工艺流程图附图三质量管理体系网络图附图四安全保证体系网络图附图五文明施工体系网络图附图六施工组织管理网络图附图七项目部应急管理体系网络图附图八施工平面布置图一工程概况及设计技术要求1.1工程概况怡福园项目为苏州东港集团有限公司住宅分公司投资兴建，工程范围为苏州怡福园项目地下室基坑支护工程。建设地点位于苏州吴中西路以北、友新河旁。本工程基坑以中间非开挖区分为分为南、北两部分基坑，场区北侧为五幢民房和绿化空地,场区南侧为友新河，场区西侧为拆迁地，场区东侧为道路和空地。工程设计概况如下：1、本地下车库设计0.000=4.200m（85国家基准高程），现坑周地面标高3.00m(东南区域坑边新建道路标高3.70m)，即相对标高-1.20m、-0.50m。本设计中所注标高除注明外，均为相对标高。2、根据设计提供的结构资料，各拟建建筑基础信息如下表1。3、基坑内1#、2#楼电梯井底标高-8.00m、-8.30m，与筏板基础底落差1.35m、1.15m。4、坑内集水井底标高-7.20m、-7.50m，与底板落差1.15m、1.35m，可按60度斜坡开挖。5、根据开挖深度及周边环境，确定基坑安全等级二级。6、本基坑设计地面荷载按20KN/m2考虑，东侧新建市政道路荷载取30KN/m2。1.2设计部门施工技术质量要求1.2.1设计依据1、甲方提供的本工程总平面图及地下室建筑图、结构图等；2、南京南大岩土工程技术有限公司完成的本场地勘察报告（报告编号：2012-SZ-KC-036）；3、《建筑基坑工程监测技术规范》（GB50497-2009)；4、《建筑基坑支护技术规程》（JGJ120-2012）；5、《建筑与市政降水工程技术规范》（JGJ/T111-98）；6、《建筑地基基础设计规范》（GB50007-2011)；17、《混凝土结构设计规范》（GB50010-2010）；8、《钢结构设计规范》（GB50017-2010）；9、《钢筋焊接及验收规范》（GJ18-2003）；10、《建筑地基处理技术规范》（JGJ79-2012）；11、《建筑桩基技术规范》（JGJ94-2008）；12、《基坑工程手册》(第二版)；13、《建筑基坑支护结构构造》（11SG814）。1.2.2放坡+土钉墙施工技术要求1、土钉墙施工土方开挖时采用逐层开槽挖土施工，土钉施工完毕48小时后方可进行下层土方开挖。2、土钉采用HRB335C16钢筋，钢筋土钉引孔法施工，土钉注浆后平均直径不小于100mm。3、放坡C16钢筋土钉采用二次注浆法，第一次注浆初凝后终凝前进行第二次注浆和封堵，以浆液冒出后稳定5分钟为停止注浆控制标准。注浆管应插入孔内至距离孔底0.2~0.5m。4、第一次注浆采用水泥砂浆，水泥砂浆配合比宜为1：1~1：2，水灰比宜为0.38~0.45，并宜加入适量速凝剂；第二次注浆采用纯水泥浆，水灰比宜为0.4~0.6。5、第一次灌注水泥砂浆，灌浆量不应小于钻孔体积的1.2倍；第二次压注...
