第14章 气动系统安装调试和维护VIP免费

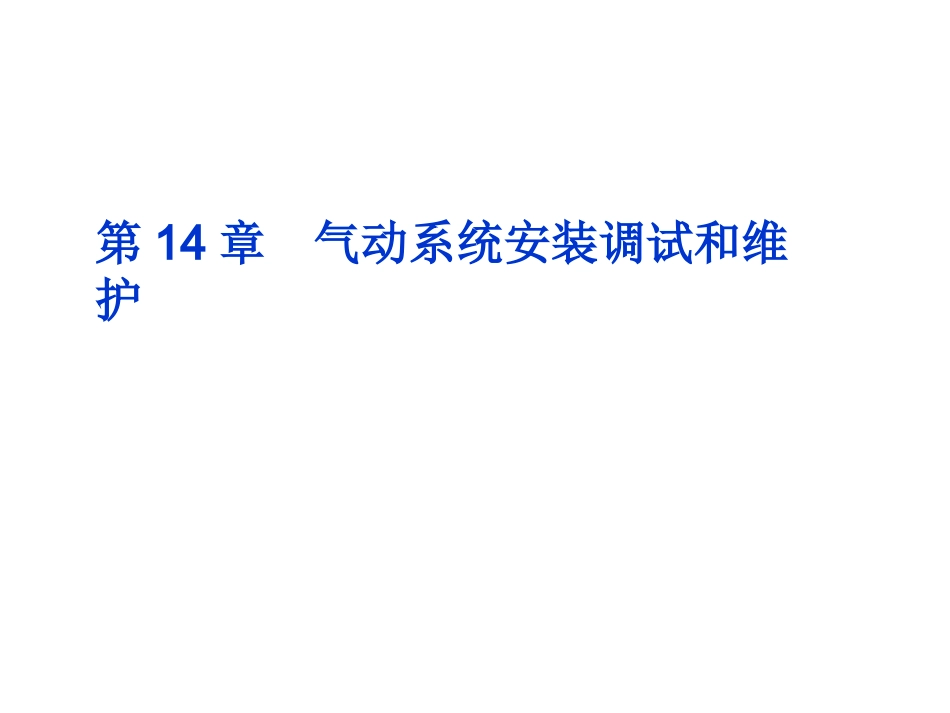

第14章  气动系统安装调试和维护_第1页
1/18
第14章  气动系统安装调试和维护_第2页
2/18

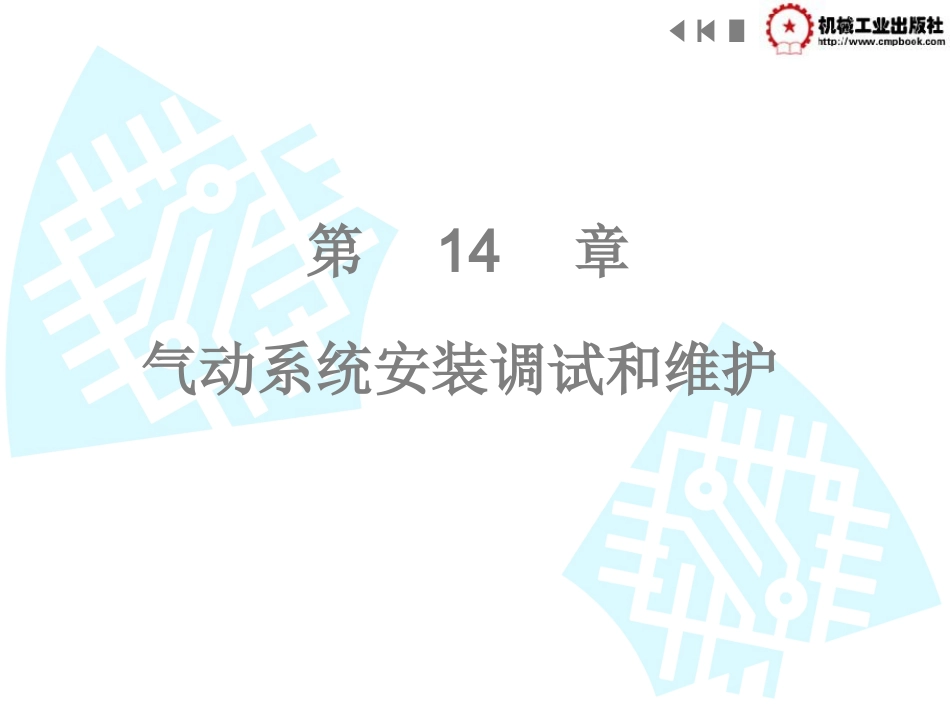

第14章  气动系统安装调试和维护_第3页
3/18
第14章气动系统安装调试和维护第14章气动系统安装调试和维护14.1管道的安装与调试14.1.1管道的安装14.1.2管道的调试14.2气控元件的安装14.3气控系统的调试14.3.1调试前的准备工作14.3.2空载试运转14.3.3负载试运转14.4气动系统的使用和维护14.4.1气动系统使用注意事项14.4.2气动系统的定期维护第14章气动系统安装调试和维护气动系统安装调试和维护第14章第14章气动系统安装调试和维护14.1.1管道的安装安装前应彻底检查、清洗管道中的粉尘等杂物,经检查合格的管道需吹风后才能安装。安装时应按管路系统安装图中标明的安装、固定方法安装,并要注意如下问题:1)管道接口部分的几何轴线必须与管接头的几何轴线重合。否则会产生安装应力或造成密封不好;2)螺纹连接头的拧紧力矩要适中。既不能过紧使管道接口部分损坏,也不能过松而影响密封;3)为防止漏气,连接前螺纹处应涂密封胶。螺纹前端2~3牙不涂密封胶或拧入2~3牙后再涂密封胶,以防止密封胶进入管道内;14.1管道的安装与调试第14章气动系统安装调试和维护4)软管安装时应避免扭曲变形。在安装前,可在软管表面沿软管轴线涂一条色带,安装后用色带判断软管是否被扭曲。为防止拧紧时软管的扭曲,可在最后拧紧前将软管向相反方向转动1/8~1/6圈;5)软管的弯曲半径应大于其外径的9~10倍。可用管接头来防止软管的过度弯曲;6)硬管的弯曲半径一般情况下应不小于其外径的2.5~3倍。在弯管过程中,管子内部常装入填充剂支承管壁,从而避免管子截面变形;7)管路走向要合理。尽量平行布置,减少交叉,力求最短,弯曲要少,并避免急剧弯曲。短软管只允许作平面弯曲,长软管可以作复合弯曲;8)安装时应注意保证系统中的任何一段管道均能自由拆装;9)压缩空气管道要涂标记颜色,一般涂灰色或蓝色,精滤管道涂天蓝色。第14章气动系统安装调试和维护管路系统的调试主要包括密封性试验和工作性能试验,调试前要熟悉管路系统的功用、工作性能指标和调试方法。密封性试验前,要连接好全部管路系统。压力源可采用高压气瓶,其输出气体压力不低于试验压力。用皂液涂敷法或压降法检查密封性。当发现有外部泄漏时,必须先将压力降到零,方可进行拆卸及调整。系统应保压2小时。密封性试验完毕后,即可进行工作性能试验。这时管路系统具有明确的被试对象,重点检查被试对象或传动控制对象的输出工作参数。14.1.2管道的调试第14章气动系统安装调试和维护1)安装前应查看阀的铭牌,注意型号、规格与使用条件是否相符,包括电源、工作压力、通径和螺纹接口等。2)安装减压阀之前的管路系统必须经过清洗,减压阀安装时必须使其后部靠近需要减压的系统,并保证阀体上的箭头方向与系统气体的流动方向一致。阀的安装位置应方便操作以及便于观察压力表。减压阀不用时应旋松调压手柄,以免膜片长期受压引起塑性变形。在环境恶劣粉尘多的场合,还需在减压阀前安装过滤器。油雾器则必须安装在减压阀的后面。14.2气控元件的安装第14章气动系统安装调试和维护3)滑阀式方向控制阀须水平安装,以保证阀芯的换向阻力相等,使方向控制阀可靠工作。4)人工操纵的阀应安装在便于操作的地方,操作力不宜过大。脚踏阀的踏板位置不宜过高,行程不能过长,脚踏板上应有防护罩。在有激烈振动的场合,人控阀应附加锁紧装置以保证安全。5)安装机控阀时应保证使其工作时的压下量不超过规定行程。6)用流量控制阀控制执行元件的运动速度时,原则上应将其装设在气缸接口附近。第14章气动系统安装调试和维护14.3.1调试前的准备工作⑴机械部分动作经检查完全正常后,方可进行气动回路的调试。⑵在调试气动回路前,首先要仔细阅读气动回路图。阅读气动回路图时应注意下面几点:1)阅读程序框图。通过阅读程序框图大体了解气动回路的概况和动作顺序及要求等。2)气动回路图中表示的位置(包括各种阀、执行元件的状态等)均为停机时的状态。因此,要正确判断各行程发信元件,如机动行程阀或非门发信元件此时所处的状态。3)详细检查各管道的连接情况。在绘制气动回路图时,为了减少线条数目,有些管路在图中并未表示出来,但在布置管路时却应连接上。在回路图中,线条不代表管路的实际走向。...
