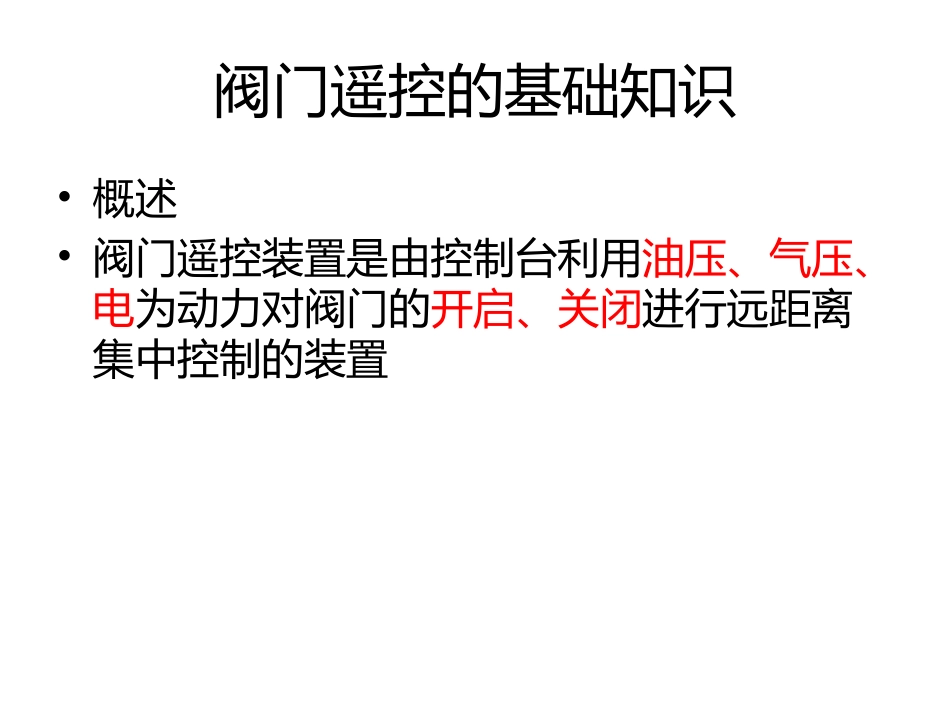

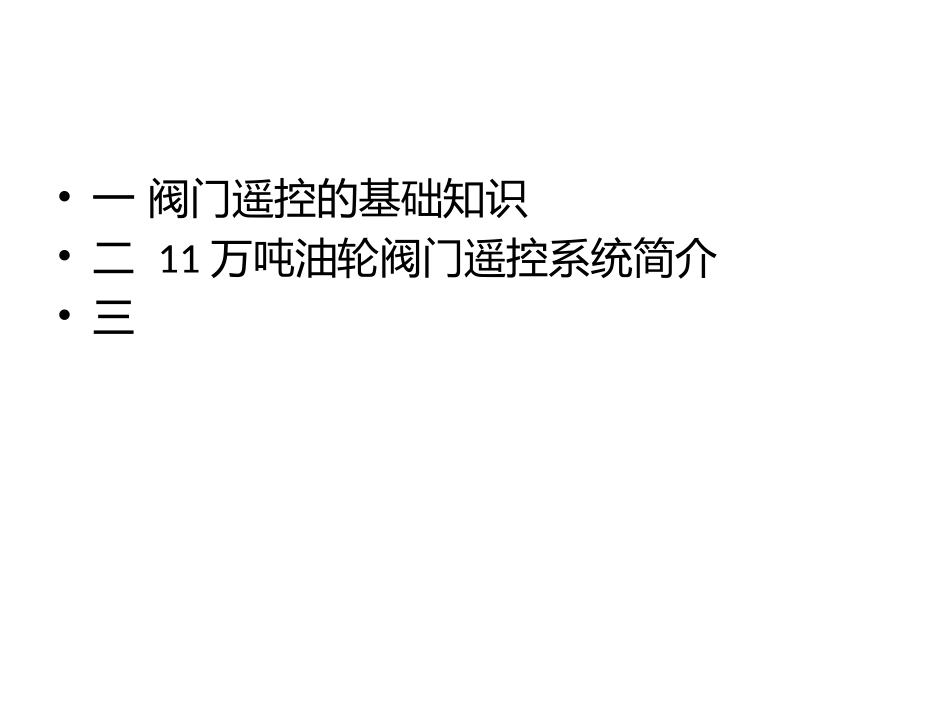

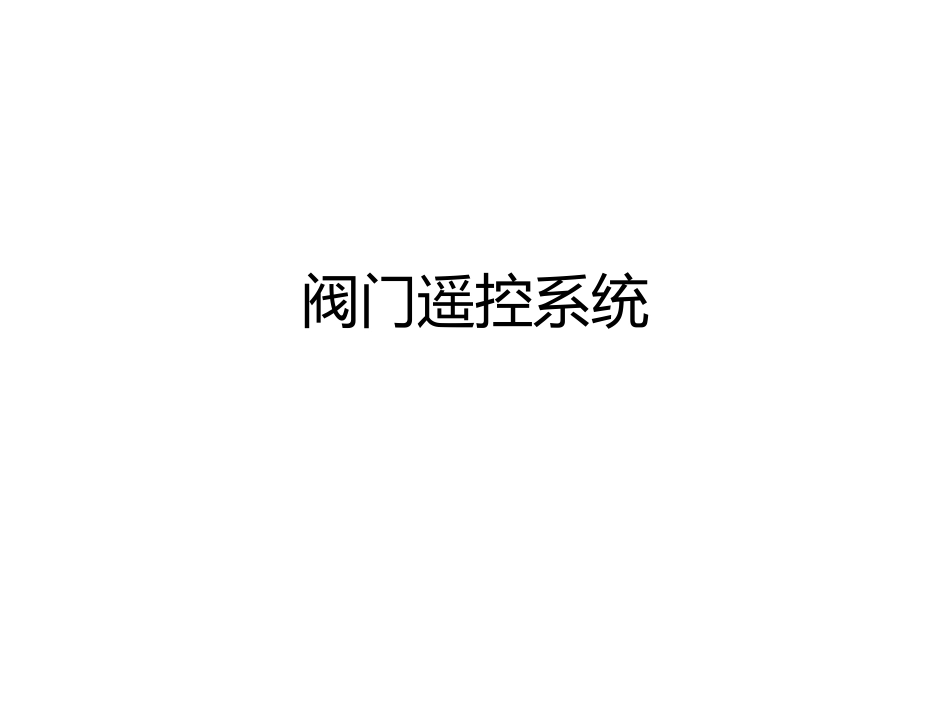

阀门遥控系统•一阀门遥控的基础知识•二11万吨油轮阀门遥控系统简介•三阀门遥控的基础知识•概述•阀门遥控装置是由控制台利用油压、气压、电为动力对阀门的开启、关闭进行远距离集中控制的装置气动阀门遥控系统的工作原理•气动阀门遥控系统：以0.5-0.7MPa的气源压力为动力，通过控制台手动开关控制电磁阀换向相应的开、闭阀管路，由驱动器驱动阀门进行开、闭动作液动阀门遥控系统的工作原理•液动阀门遥控：以液压泵站提供动力源，通过控制台手动开关控制，电磁阀换向相应的开闭阀管路，驱动器驱动阀门进行开、闭阀动作。电动阀门遥控工作原理•电动阀门遥控系统以交流，直流电源为动力，通过控制台开关控制电机的正反转及减速机构对阀门进行开闭阀动作电液动阀门遥控工作原理•电动阀门遥控以液压为动力，通过控制台开关，控制电液式驱动器电机正反转；使驱动器液压泵将正向或反向的液压动力提供给开、闭油路进行开、闭阀11万吨油轮所采用的就所液压阀门遥控系统•液压阀门遥控系统是利用油压作为动力驱动阀门，控制方式通常采用集中式，在控制站处通过模拟板或计算机发出动作指令，由安装于现场的执行机构来执行，最后将位置信号反馈至控制站。这种控制系统可以方便快捷的控制远程阀门并实时了解阀门的状态。11万吨油轮阀门遥控系统简介•11万吨油轮上的阀门遥控系统由以下五部分组成1中央控制站2液压站3控制柜4液压管线5现场阀体及执行机构1控制台控制台是整套系统的核心，它一般安装在货控室或驾控室。控制台应完全是按照用户要求和习惯来进行设计，当阀门遥控系统处于自动或遥控运行状态时，在中控控制台上可以控制现场管线上的液压阀的开关状态，从而控制相应管线内的流体的流向和流速。为了控制和观察方便或者为了多位置来控制系统，现在利用计算机技术，通过信号实时采集与各种参数计算，在显示器上实时显示各种阀门的运行状态、舱室的液位高度、四角吃水等。控制台的其他主要功能：液货舱污油舱液位遥测液货舱与污油舱高位与高高位声光报警压载舱液位测量四角吃水测量液货舱与污油舱温度显示与高温声光报警货油泵、扫舱泵与压载泵进出口压力检测装置专用压载泵、泵舱风机和扫舱泵起停、和闸按钮及电源指示、运行指示其他根据船东特殊要求安装的设备液压站•动力泵站是整个系统的动力源，为阀门开闭提供充足的动力。泵站安装两套互为备用的泵－电动机组和其他必要的液压元件及电控箱。液压元件包括液压滤器、溢流阀、泻放阀、压力继电器组、压力表、压力传感器、液位计等。电磁阀箱•电磁阀箱包括了阀块组、电磁换向阀、压力表、应急阀块、截止阀、快速接头、压力开关、开度指示等。通过电磁阀改变油路方向，达到启闭阀门的目的。应急操作时，手摇泵站上的快速接头与应急阀块上的快速接头对接，对每一只阀门进行应急操作。•开度指示器•利用液压马达和等效容积原理，反映阀门的状态•应急阀块•应急阀块采用一个阀对应一个应急阀块•接头•接头中间设置有虑片，能有效过滤管路中杂质，防止电磁换向阀堵塞
