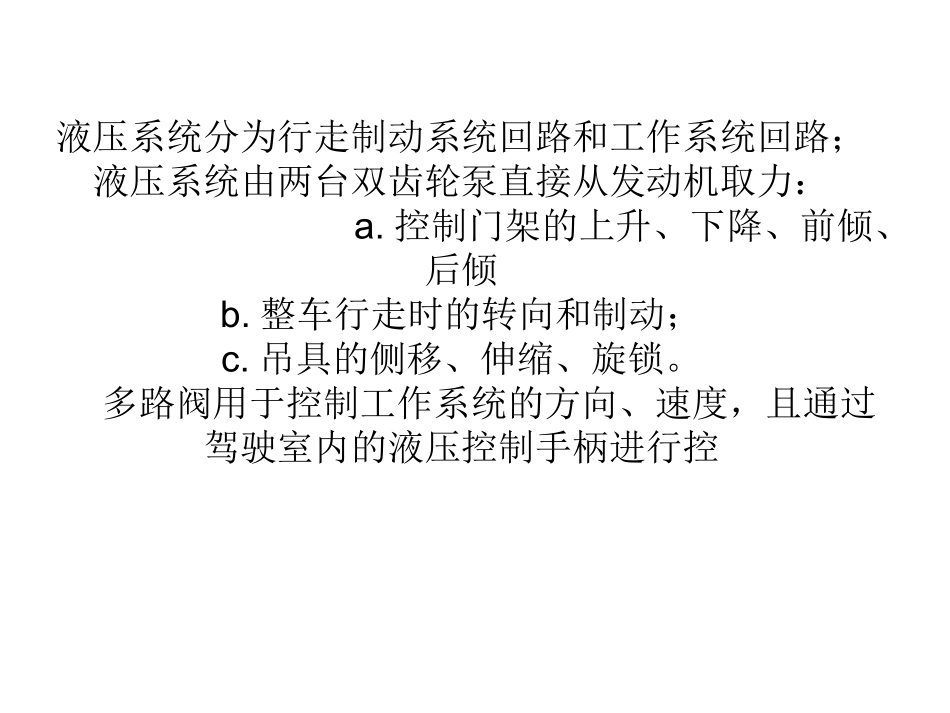

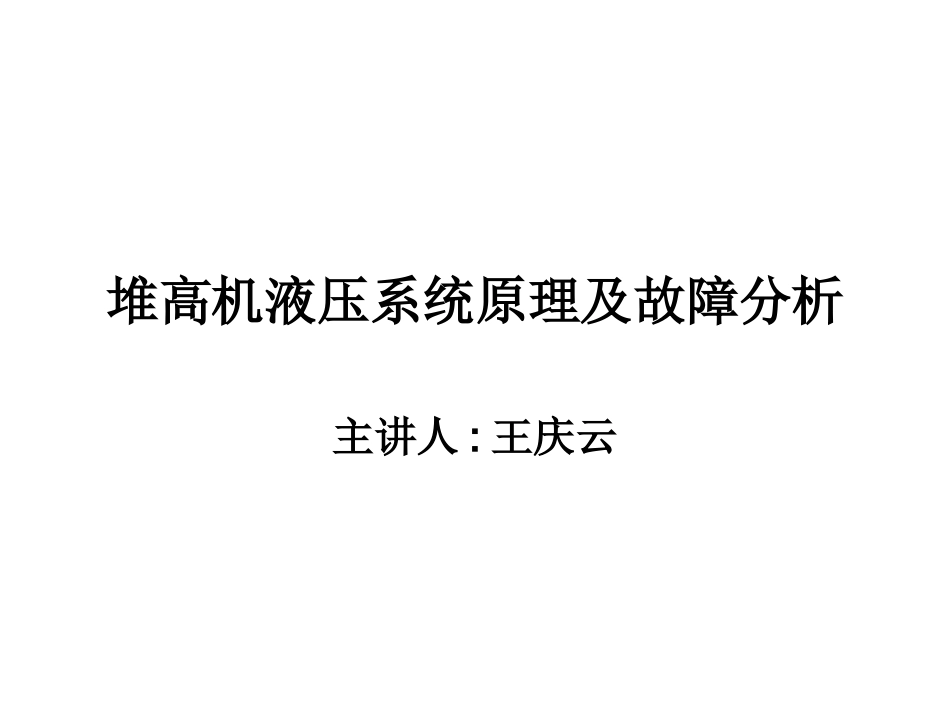

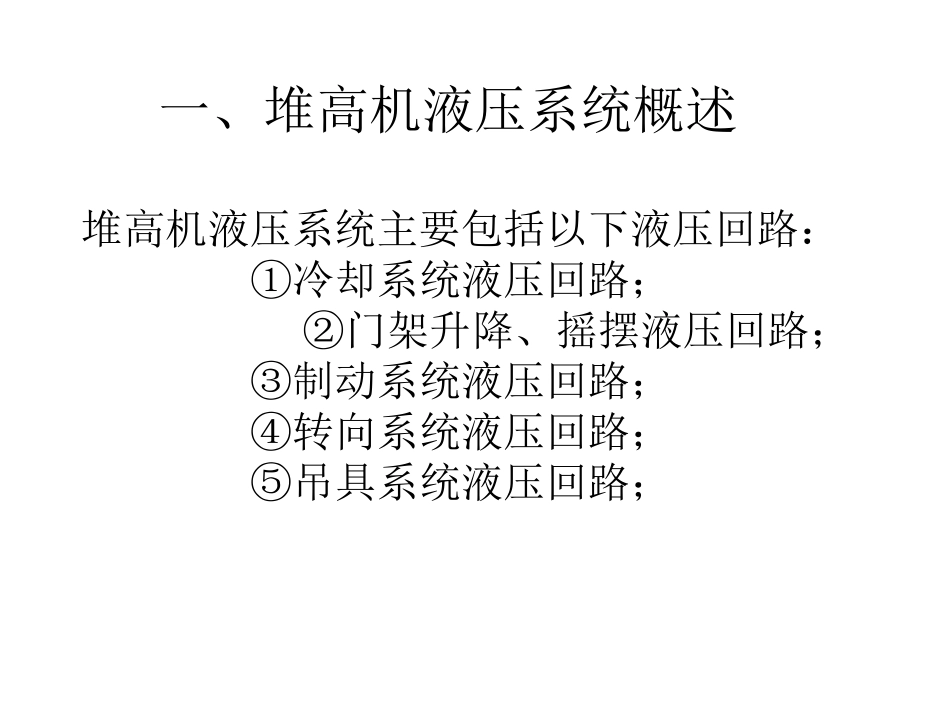

堆高机液压系统原理及故障分析主讲人:王庆云一、堆高机液压系统概述堆高机液压系统主要包括以下液压回路：①冷却系统液压回路；②门架升降、摇摆液压回路；③制动系统液压回路；④转向系统液压回路；⑤吊具系统液压回路；液压系统分为行走制动系统回路和工作系统回路；液压系统由两台双齿轮泵直接从发动机取力：a.控制门架的上升、下降、前倾、后倾b.整车行走时的转向和制动；c.吊具的侧移、伸缩、旋锁。多路阀用于控制工作系统的方向、速度，且通过驾驶室内的液压控制手柄进行控门架回路工作原理图堆高机液压系统原理及故障分析制动回路工作原理图吊具回路工作原理图吊具回路工作原理图系统冷却过滤回路工作原理图液压系统常见故障及排除方法分类故障现象故障原因排除方法门架系统门架不能上升或下降①油泵故障修理或更换②多路阀故障清洗或更换③逻辑阀或其控制的电磁阀故障清洗或更换④多路阀的控制油路故障更换齿轮泵或补油溢流阀⑤溢流阀故障更换密封件或元件⑥电气故障更换电气元件门架自动下降①溢流阀故障清洗或更换②逻辑阀或其控制的电磁阀故障清洗或更换③电气故障更换电气元件吊具系统系统无压力①溢流阀损坏或阀芯卡死更换或清洗溢流阀系统无动作①电气故障更换电气元件②电磁阀损坏或阀芯卡死清洗或更换刹车系统无脚刹或脚刹不灵①刹车阀故障清洗或更换②制动器故障更换蹄片③压力继电器故障清洗或更换④蓄能器故障更换⑤充液阀故障清洗或更换⑥油泵故障修复或更换无手刹或手刹不灵①驻车制动器故障调整刹车片距离②电磁阀故障清洗或更换③补油泵故障修复或更换④梭阀故障清洗或更换转向系统转向不灵或不能转向①油泵供油不足调整系统压力②液压转向器故障修复或更换③转向缸泄漏严重更换密封件④充液阀故障清洗或更换⑤油污染严重油液过滤处理冷却系统系统油温过高①冷却回路风冷液压马达损坏，造成风量不足修复或更换马达②回路供油泵来油量不足检查背压阀③换向阀内泄严重修复或更换④冷却器堵塞或损坏清洗或更换液压油液压油污染变质①使用了质量不合格液压油更换并清洗系统②使用了粘度不合格液压油更换液压油③液压油长期使用未过滤或更换更换液压油④不断进入灰尘、泥沙及其他杂物更换并处理好污染源⑤使用温度过高，氧化变质增加散热效果，尽量通风良好⑥进入水份及空气，产生气蚀等更换并处理好污染源⑦过滤器堵塞更换滤芯液压油渗漏①密封件损坏或变形②接头、管路松动①更换密封件②拧紧松动处常见故障分析•1、堆高机系统压力正常，只有摇摆油缸动作不正常，请分析原因。•2、转向重的原因•3、门架不保压，自动下滑的原因•4、全液压堆高机前进时不正常（油门达2000r/min以后才动作），后退时正常，电气部分正常，请分析原因。
