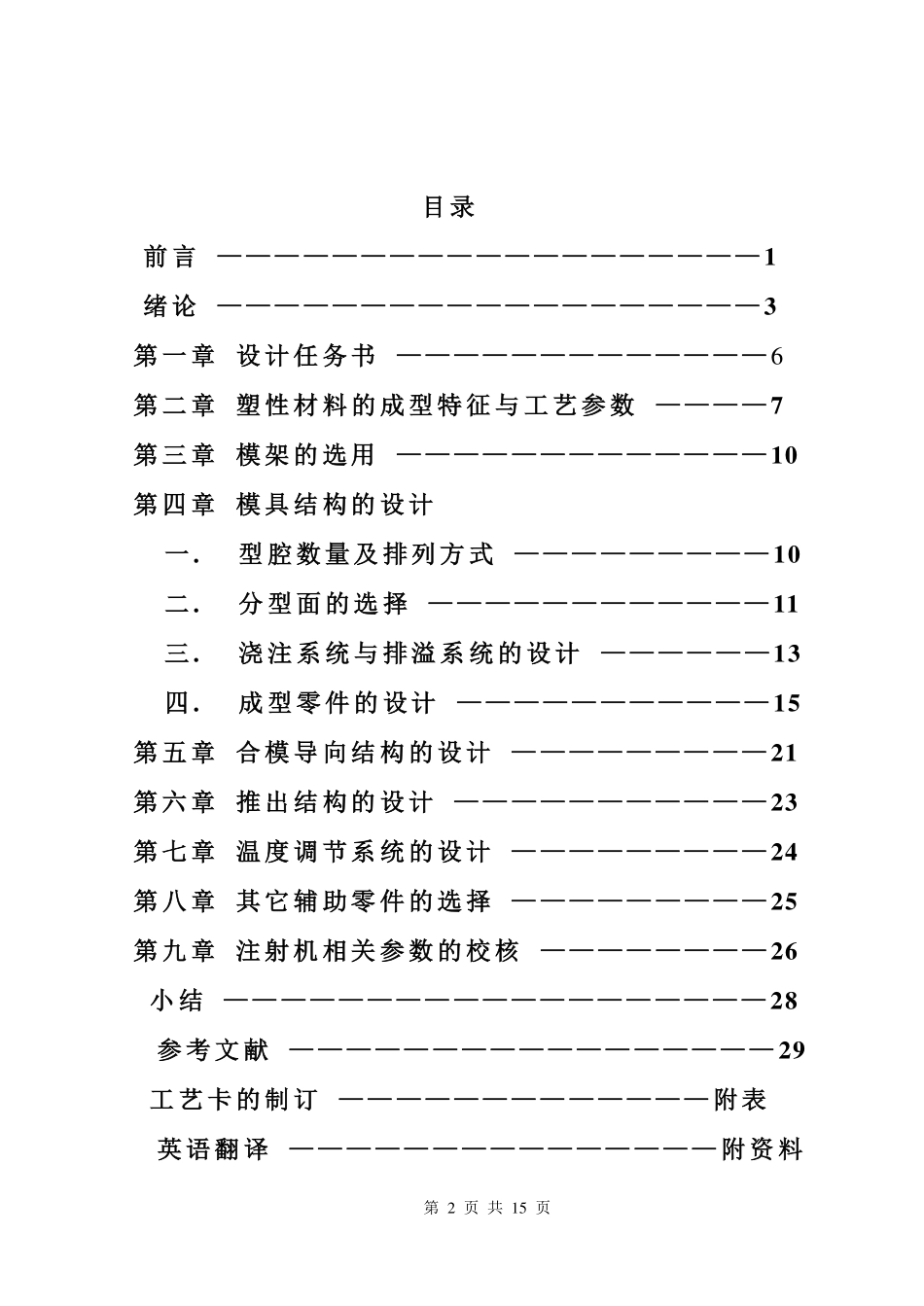

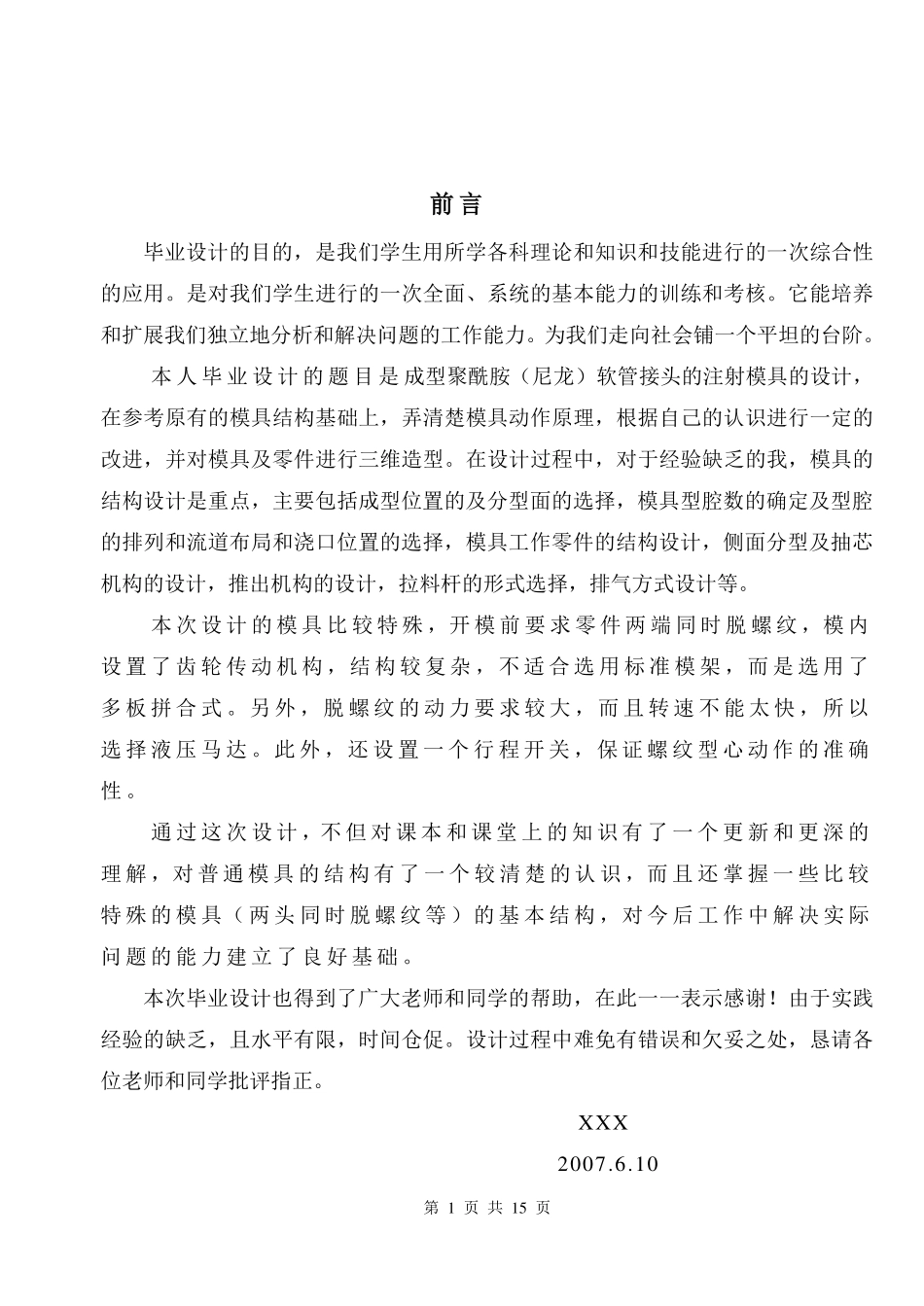

第1页共15页前言毕业设计的目的，是我们学生用所学各科理论和知识和技能进行的一次综合性的应用。是对我们学生进行的一次全面、系统的基本能力的训练和考核。它能培养和扩展我们独立地分析和解决问题的工作能力。为我们走向社会铺一个平坦的台阶。本人毕业设计的题目是成型聚酰胺（尼龙）软管接头的注射模具的设计，在参考原有的模具结构基础上，弄清楚模具动作原理，根据自己的认识进行一定的改进，并对模具及零件进行三维造型。在设计过程中，对于经验缺乏的我，模具的结构设计是重点，主要包括成型位置的及分型面的选择，模具型腔数的确定及型腔的排列和流道布局和浇口位置的选择，模具工作零件的结构设计，侧面分型及抽芯机构的设计，推出机构的设计，拉料杆的形式选择，排气方式设计等。本次设计的模具比较特殊，开模前要求零件两端同时脱螺纹，模内设置了齿轮传动机构，结构较复杂，不适合选用标准模架，而是选用了多板拼合式。另外，脱螺纹的动力要求较大，而且转速不能太快，所以选择液压马达。此外，还设置一个行程开关，保证螺纹型心动作的准确性。通过这次设计，不但对课本和课堂上的知识有了一个更新和更深的理解，对普通模具的结构有了一个较清楚的认识，而且还掌握一些比较特殊的模具（两头同时脱螺纹等）的基本结构，对今后工作中解决实际问题的能力建立了良好基础。本次毕业设计也得到了广大老师和同学的帮助，在此一一表示感谢！由于实践经验的缺乏，且水平有限，时间仓促。设计过程中难免有错误和欠妥之处，恳请各位老师和同学批评指正。XXX2007.6.10第2页共15页目录前言———————————————————1绪论———————————————————3第一章设计任务书—————————————6第二章塑性材料的成型特征与工艺参数————7第三章模架的选用—————————————10第四章模具结构的设计一.型腔数量及排列方式—————————10二.分型面的选择————————————11三.浇注系统与排溢系统的设计——————13四.成型零件的设计———————————15第五章合模导向结构的设计—————————21第六章推出结构的设计———————————23第七章温度调节系统的设计—————————24第八章其它辅助零件的选择—————————25第九章注射机相关参数的校核————————26小结———————————————————28参考文献—————————————————29工艺卡的制订—————————————附表英语翻译———————————————附资料第3页共15页摘要:分析了软管接头的结构特点及其成型材料的成型特征,介绍了如何设计该塑件的注射模具结构,着重介绍了机动脱螺纹及斜滑块侧向抽芯机构的设计计算。Summary:Analyzedthehose-connect'sconstructioncharacteristicsanditstypematerialoftypecharacteristic,introducehowtodesignthestructureoftheinjectmould,recommendflexibletotakeoffwhorlandobliqueslipperypiecesofsidedirectionsmokecoredesignoforganizationcalculateemphatically.关键词：软管接头、注射模、脱螺纹、侧向抽芯.Keywords:hose-connect、injectionmould、takeoffwhorl、sidecore.绪论第一节我国模具企业技术现状及发展趋势一、现状改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。近年来，模具工业一直以15%左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。浙江宁波和黄岩地区的“模具之乡”；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具制造中心；中外合资和外商独资的模具企业现已有几千家。随着与国际接轨的脚步不断加快，市场竞争的日益加剧，人们已经越来越认识到产品质量、成本和新产品的开发能力的重要性。而模具制造是整个链条中最基础的要素之一，模具制造技术现已成为衡量一个国家制造业水平高低的重要标志，并在很大程度上决定企业的生存空间。近年来许多模具企业加大了用于技术进步的投第4...
