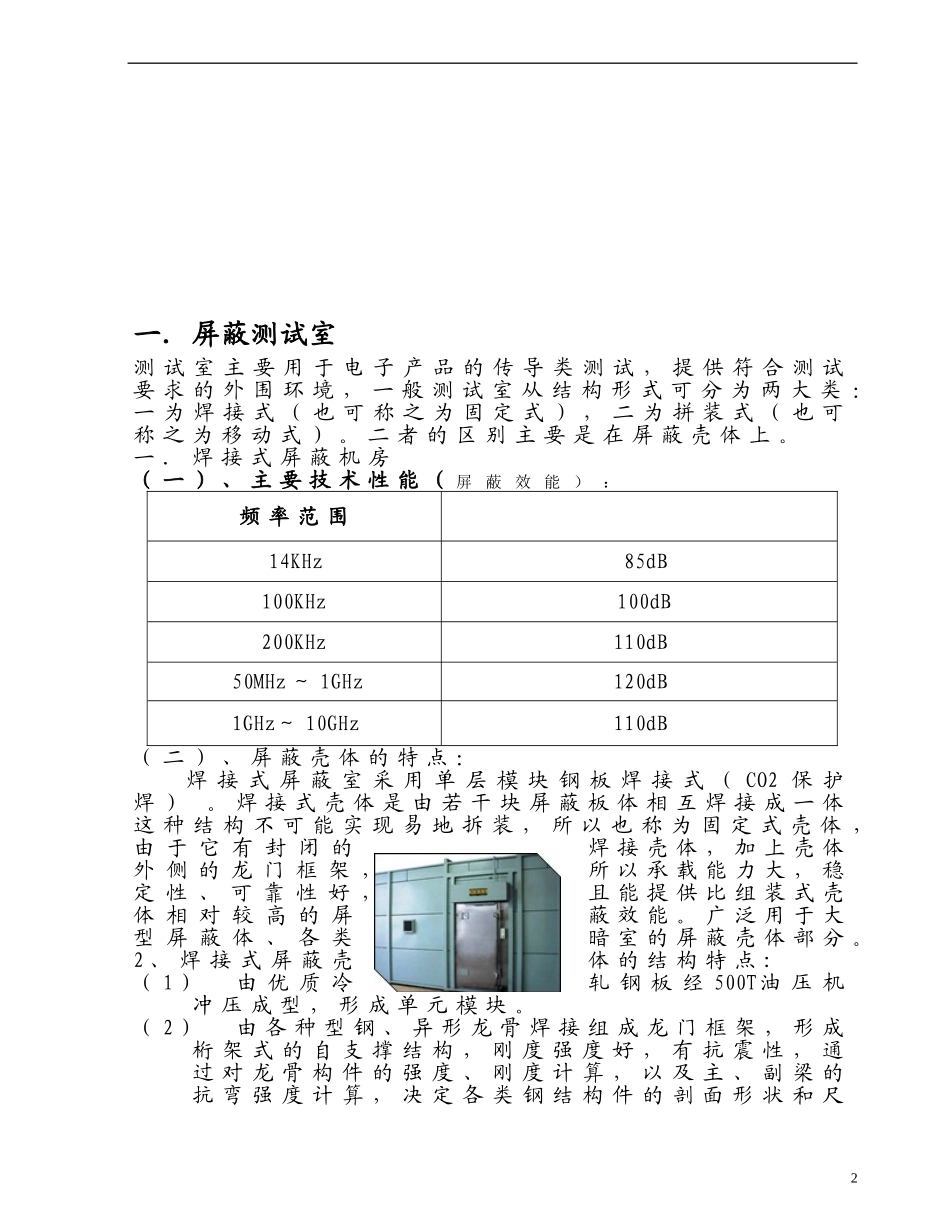

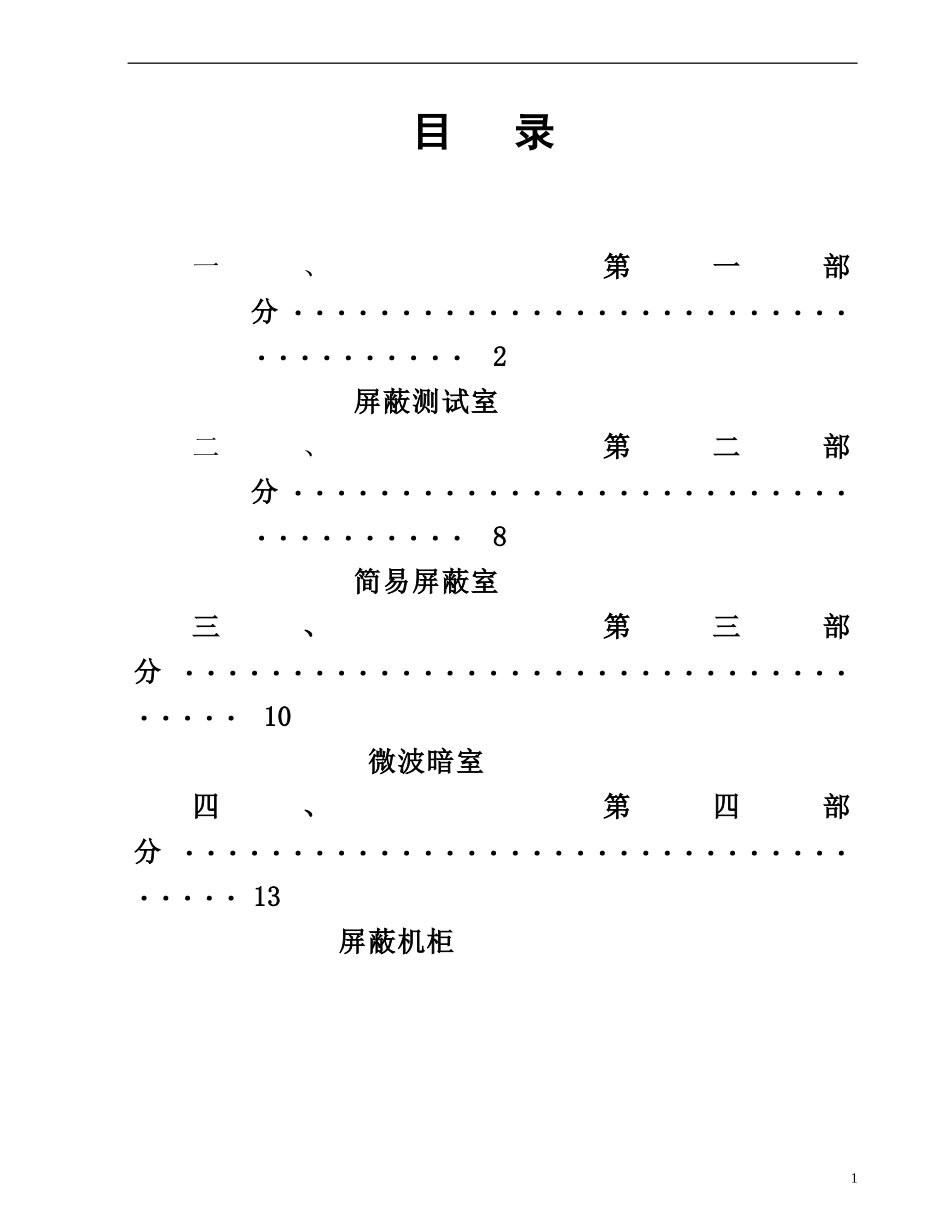

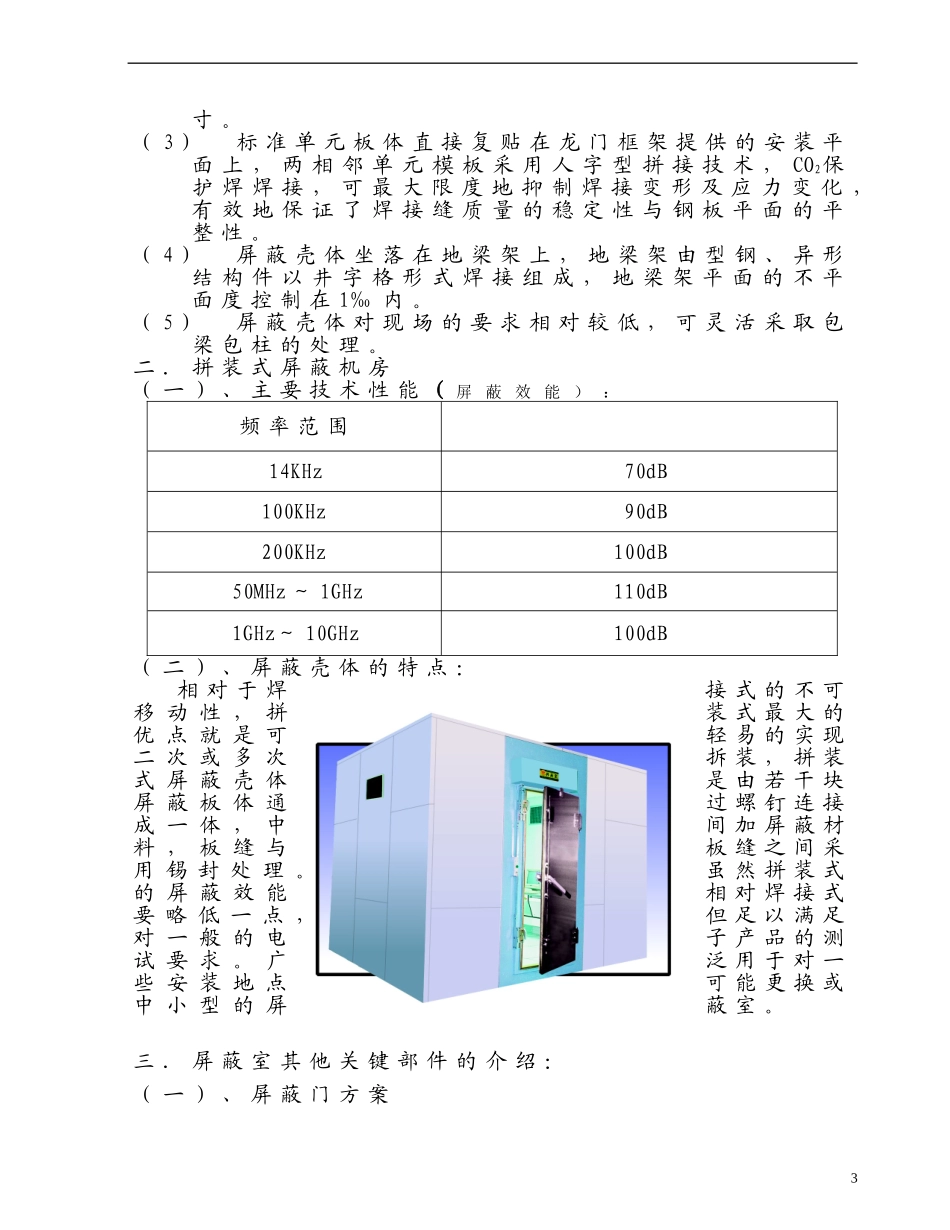

目录一、第一部分····································2屏蔽测试室二、第二部分····································8简易屏蔽室三、第三部分····································10微波暗室四、第四部分····································13屏蔽机柜1一．屏蔽测试室测试室主要用于电子产品的传导类测试，提供符合测试要求的外围环境，一般测试室从结构形式可分为两大类：一为焊接式（也可称之为固定式），二为拼装式（也可称之为移动式）。二者的区别主要是在屏蔽壳体上。一．焊接式屏蔽机房（一）、主要技术性能（屏蔽效能）：频率范围14KHz85dB100KHz100dB200KHz110dB50MHz～1GHz120dB1GHz～10GHz110dB（二）、屏蔽壳体的特点：焊接式屏蔽室采用单层模块钢板焊接式（CO2保护焊）。焊接式壳体是由若干块屏蔽板体相互焊接成一体这种结构不可能实现易地拆装，所以也称为固定式壳体，由于它有封闭的焊接壳体，加上壳体外侧的龙门框架，所以承载能力大，稳定性、可靠性好，且能提供比组装式壳体相对较高的屏蔽效能。广泛用于大型屏蔽体、各类暗室的屏蔽壳体部分。2、焊接式屏蔽壳体的结构特点:（1）由优质冷轧钢板经500T油压机冲压成型，形成单元模块。（2）由各种型钢、异形龙骨焊接组成龙门框架，形成桁架式的自支撑结构，刚度强度好，有抗震性，通过对龙骨构件的强度、刚度计算，以及主、副梁的抗弯强度计算，决定各类钢结构件的剖面形状和尺2寸。（3）标准单元板体直接复贴在龙门框架提供的安装平面上，两相邻单元模板采用人字型拼接技术，CO2保护焊焊接，可最大限度地抑制焊接变形及应力变化，有效地保证了焊接缝质量的稳定性与钢板平面的平整性。（4）屏蔽壳体坐落在地梁架上，地梁架由型钢、异形结构件以井字格形式焊接组成，地梁架平面的不平面度控制在1‰内。（5）屏蔽壳体对现场的要求相对较低，可灵活采取包梁包柱的处理。二．拼装式屏蔽机房（一）、主要技术性能（屏蔽效能）：频率范围14KHz70dB100KHz90dB200KHz100dB50MHz～1GHz110dB1GHz～10GHz100dB（二）、屏蔽壳体的特点：相对于焊接式的不可移动性，拼装式最大的优点就是可轻易的实现二次或多次拆装，拼装式屏蔽壳体是由若干块屏蔽板体通过螺钉连接成一体，中间加屏蔽材料，板缝与板缝之间采用锡封处理。虽然拼装式的屏蔽效能相对焊接式要略低一点，但足以满足对一般的电子产品的测试要求。广泛用于对一些安装地点可能更换或中小型的屏蔽室。三．屏蔽室其他关键部件的介绍：（一）、屏蔽门方案3屏蔽门是保持屏蔽系统总性能免于退化的最关键的部件，也是系统中唯一可动部分和直观的部件，一般选用铰链旋转刀插式电磁密封屏蔽门：铰链刀插式屏蔽门配有电动锁紧或手动锁紧机构，门的锁紧为双点锁紧结构，配有铰链页实现门的旋转运动，内外门板为双层绝缘式结构；采用单刀插入式电磁密封技术，不锈钢复合密封刀，三排可拆卸式铍青铜簧片。我公司标准单扇屏蔽门尺寸为0.75×1.8（m）、0.85×2（m）、1×2（m）等。门的结构特点：1、门的刀口采用以铁为基体的镀铜复合刀口，其固有的铁磁性及镀铜后较好的导电性，能兼顾整个频带的屏蔽性能指标。2、采用铍青铜弹簧片经真空热处理后有较好的弹性及耐磨性。刀口与簧片经3万次插拔试验，仍能满足使用要求。3、刀口及簧片接触部分都为同一种材料，电位差相近，在接触面上不会产生电腐蚀，能长时间保证屏蔽性能，提高了可靠性。4、簧片为可拆卸式，每段长度180毫米，如局部有损坏极易更换，无需专业人员维修。5、门的锁紧为双点斜楔锁紧结构，电动锁紧机构采用进口电机传动谐波减速器减速，具有运行平稳，噪声低的特点。6、采用单刀插入式电磁密封技术，复合刀口，可拆卸式铍青铜三排簧片，能有效地形成电磁密封腔，电磁密封可靠。7、在屏蔽室断电情况下，电动锁紧门可以在室内实施手动操作开门。8、该种形式屏蔽门为我厂典型结构形式（获国家专利），设计工艺均较成熟。（二）、空调通风屏蔽系统1、截止波导通风窗...
