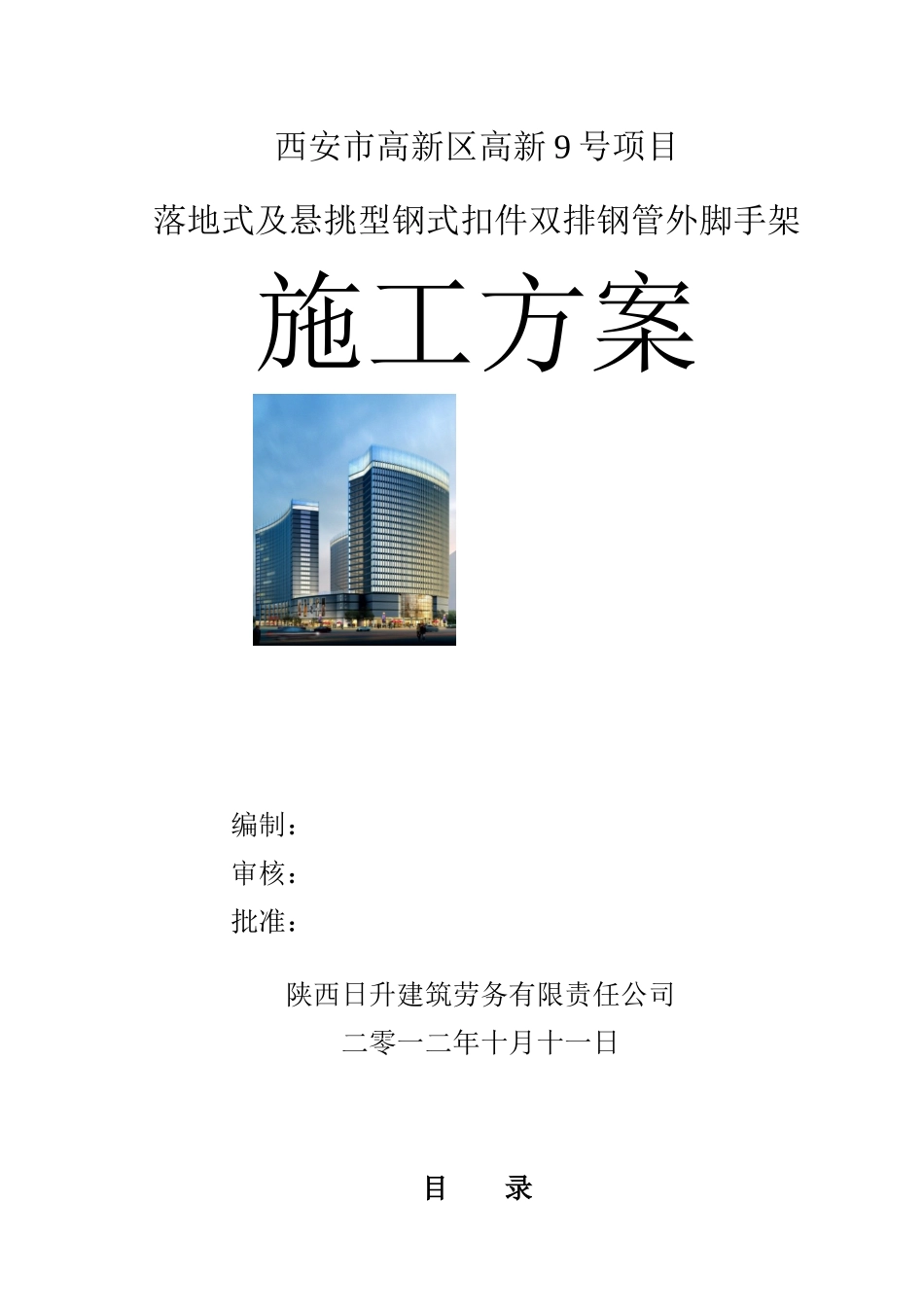

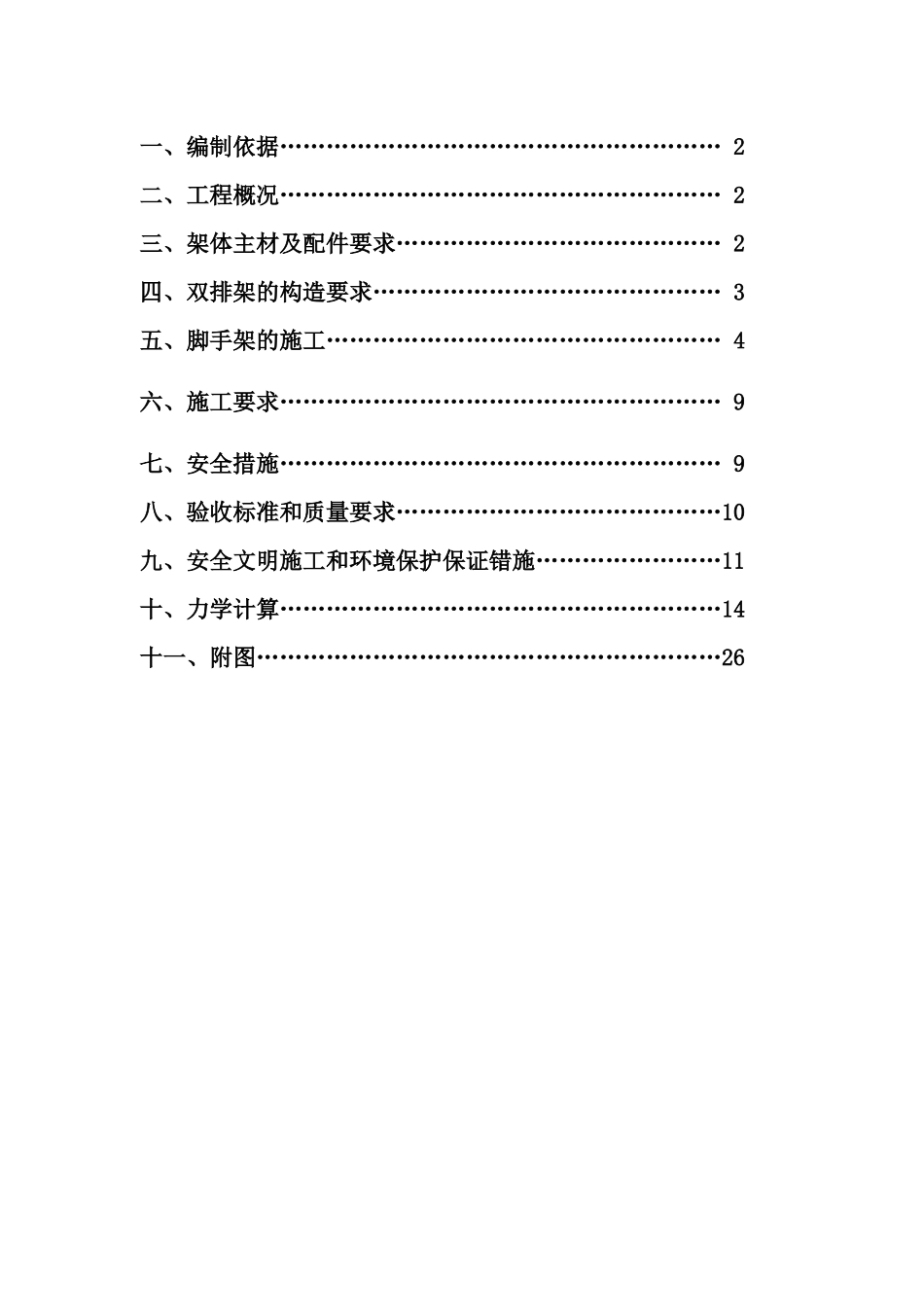

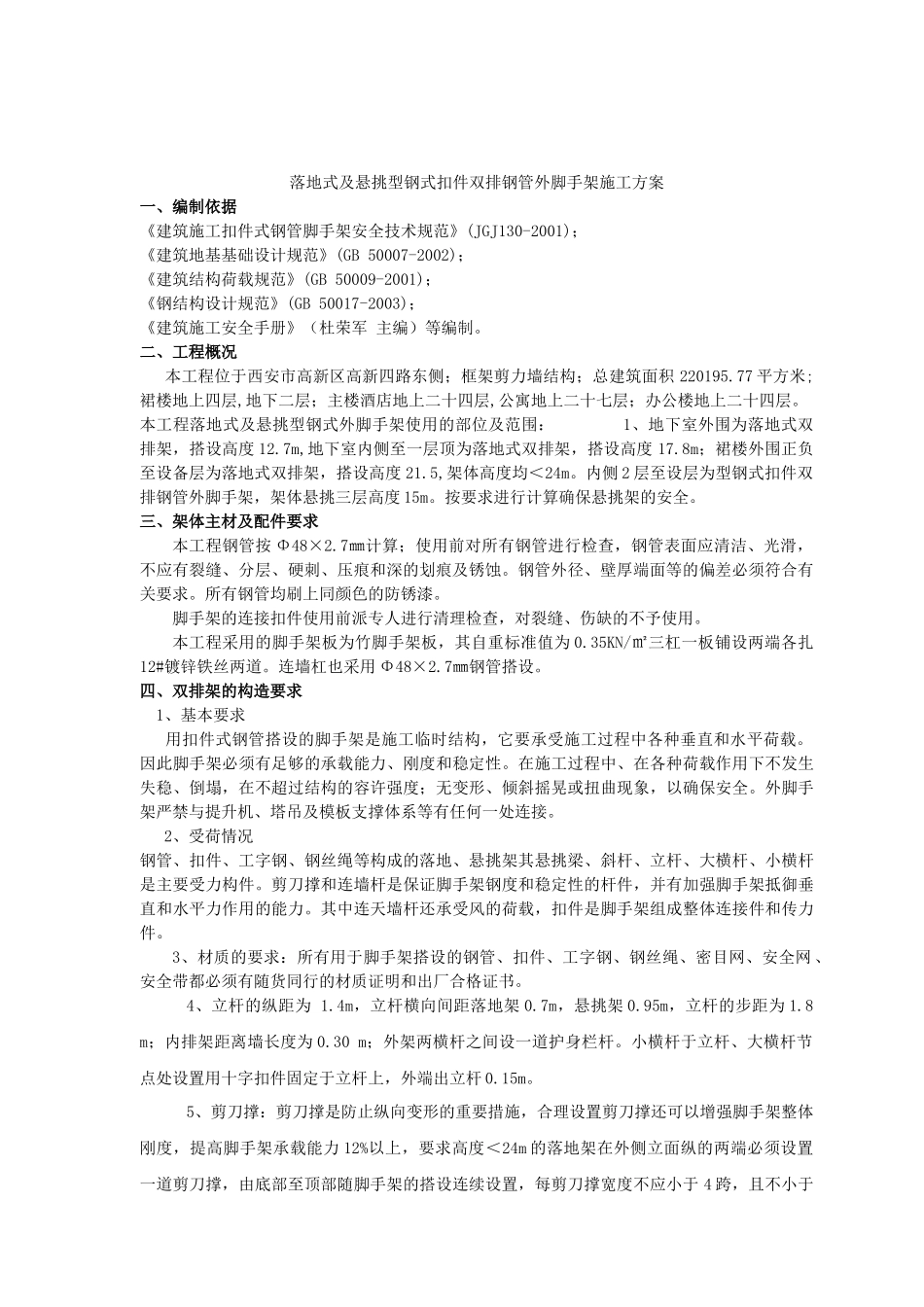

西安市高新区高新9号项目落地式及悬挑型钢式扣件双排钢管外脚手架施工方案编制：审核：批准：陕西日升建筑劳务有限责任公司二零一二年十月十一日目录一、编制依据…………………………………………………2二、工程概况…………………………………………………2三、架体主材及配件要求……………………………………2四、双排架的构造要求………………………………………3五、脚手架的施工……………………………………………4六、施工要求…………………………………………………9七、安全措施…………………………………………………9八、验收标准和质量要求……………………………………10九、安全文明施工和环境保护保证错施……………………11十、力学计算…………………………………………………14十一、附图……………………………………………………26落地式及悬挑型钢式扣件双排钢管外脚手架施工方案一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)；《建筑地基基础设计规范》(GB50007-2002)；《建筑结构荷载规范》(GB50009-2001)；《钢结构设计规范》(GB50017-2003)；《建筑施工安全手册》（杜荣军主编）等编制。二、工程概况本工程位于西安市高新区高新四路东侧；框架剪力墙结构；总建筑面积220195.77平方米;裙楼地上四层,地下二层；主楼酒店地上二十四层,公寓地上二十七层；办公楼地上二十四层。本工程落地式及悬挑型钢式外脚手架使用的部位及范围：1、地下室外围为落地式双排架，搭设高度12.7m,地下室内侧至一层顶为落地式双排架，搭设高度17.8m；裙楼外围正负至设备层为落地式双排架，搭设高度21.5,架体高度均＜24m。内侧2层至设层为型钢式扣件双排钢管外脚手架，架体悬挑三层高度15m。按要求进行计算确保悬挑架的安全。三、架体主材及配件要求本工程钢管按Φ48×2.7㎜计算；使用前对所有钢管进行检查，钢管表面应清洁、光滑，不应有裂缝、分层、硬刺、压痕和深的划痕及锈蚀。钢管外径、壁厚端面等的偏差必须符合有关要求。所有钢管均刷上同颜色的防锈漆。脚手架的连接扣件使用前派专人进行清理检查，对裂缝、伤缺的不予使用。本工程采用的脚手架板为竹脚手架板，其自重标准值为0.35KN/㎡三杠一板铺设两端各扎12#镀锌铁丝两道。连墙杠也采用Φ48×2.7㎜钢管搭设。四、双排架的构造要求1、基本要求用扣件式钢管搭设的脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载。因此脚手架必须有足够的承载能力、刚度和稳定性。在施工过程中、在各种荷载作用下不发生失稳、倒塌，在不超过结构的容许强度；无变形、倾斜摇晃或扭曲现象，以确保安全。外脚手架严禁与提升机、塔吊及模板支撑体系等有任何一处连接。2、受荷情况钢管、扣件、工字钢、钢丝绳等构成的落地、悬挑架其悬挑梁、斜杆、立杆、大横杆、小横杆是主要受力构件。剪刀撑和连墙杆是保证脚手架钢度和稳定性的杆件，并有加强脚手架抵御垂直和水平力作用的能力。其中连天墙杆还承受风的荷载，扣件是脚手架组成整体连接件和传力件。3、材质的要求：所有用于脚手架搭设的钢管、扣件、工字钢、钢丝绳、密目网、安全网、安全带都必须有随货同行的材质证明和出厂合格证书。4、立杆的纵距为1.4m，立杆横向间距落地架0.7m，悬挑架0.95m，立杆的步距为1.8m；内排架距离墙长度为0.30m；外架两横杆之间设一道护身栏杆。小横杆于立杆、大横杆节点处设置用十字扣件固定于立杆上，外端出立杆0.15m。5、剪刀撑：剪刀撑是防止纵向变形的重要措施，合理设置剪刀撑还可以增强脚手架整体刚度，提高脚手架承载能力12%以上，要求高度＜24m的落地架在外侧立面纵的两端必须设置一道剪刀撑，由底部至顶部随脚手架的搭设连续设置，每剪刀撑宽度不应小于4跨，且不小于6米，悬挑架要求通长满设。剪刀撑斜杆应与立杆和伸出的小横杆连接，斜杆与地面夹角45°-60°。6、连接杆：连接杆应靠近接点并从第一步大横处开始设置，距主节点不应大于0.3米,其二步三跨设置.连杆与墙体的连接采用刚性连天接。详附图；7、脚手板与防护栏杆：脚手板必须满铺，板与板之间紧靠。采用对接时接头处下设两根小横杆，板端头距小横杆不...
