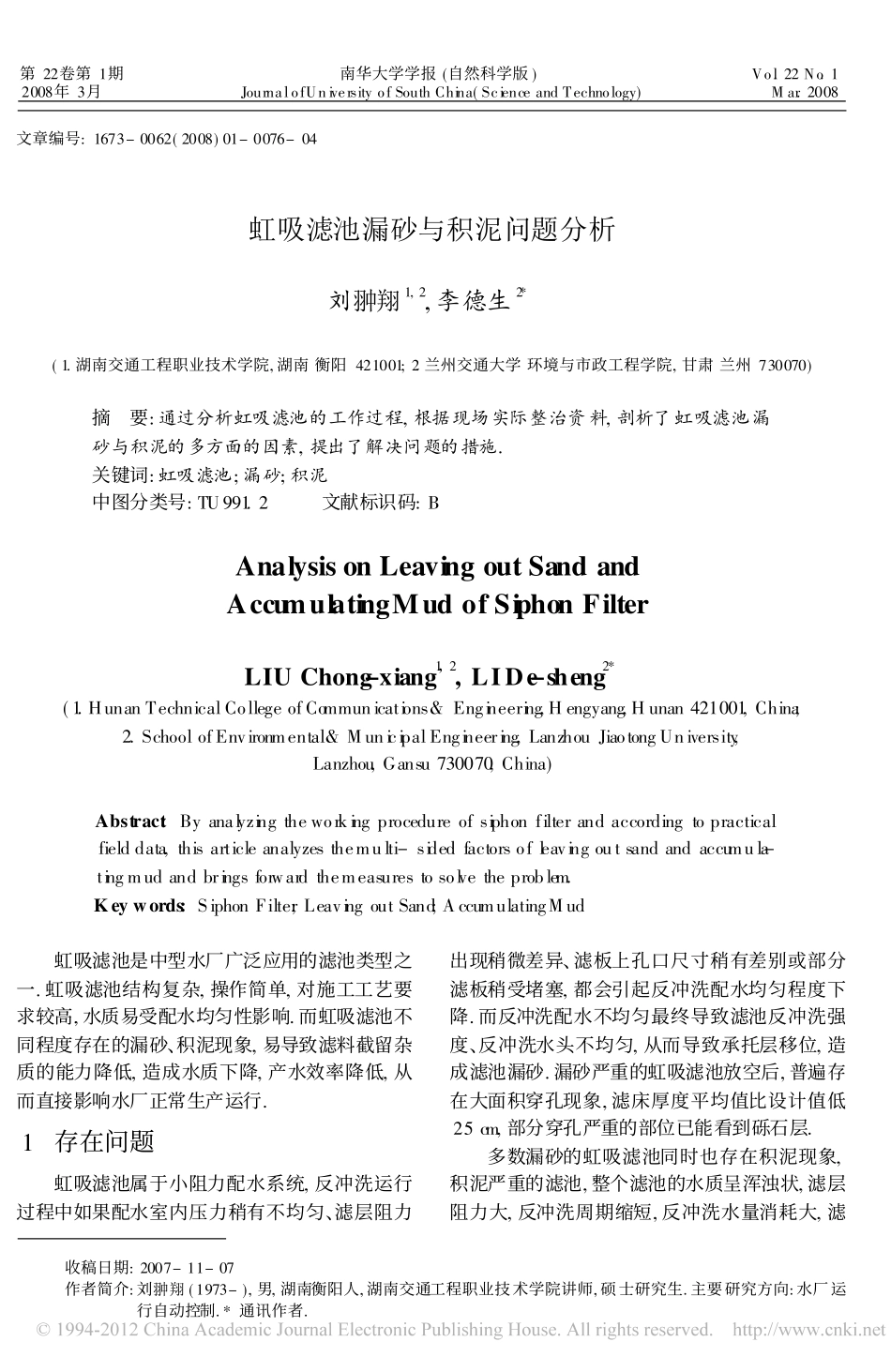

收稿日期:2007-11-07作者简介:刘翀翔(1973-),男,湖南衡阳人,湖南交通工程职业技术学院讲师,硕士研究生.主要研究方向:水厂运行自动控制.*通讯作者.第22卷第1期南华大学学报(自然科学版)Vo.l22No.12008年3月JournalofUniversityofSouthChina(ScienceandTechnology)Mar.2008文章编号:1673-0062(2008)01-0076-04虹吸滤池漏砂与积泥问题分析刘翀翔1,2,李德生2*(1.湖南交通工程职业技术学院,湖南衡阳421001;2.兰州交通大学环境与市政工程学院,甘肃兰州730070)摘要:通过分析虹吸滤池的工作过程,根据现场实际整治资料,剖析了虹吸滤池漏砂与积泥的多方面的因素,提出了解决问题的措施.关键词:虹吸滤池;漏砂;积泥中图分类号:TU991.2文献标识码:BAnalysisonLeavingoutSandandAccumulatingMudofSiphonFilterLIUChong-xiang1,2,LIDe-sheng2*(1.HunanTechnicalCollegeofCommunications&Engineering,Hengyang,Hunan421001,China;2.SchoolofEnvironmental&MunicipalEngineering,LanzhouJiaotongUniversity,Lanzhou,Gansu730070,China)Abstract:Byanalyzingtheworkingprocedureofsiphonfilterandaccordingtopracticalfielddata,thisarticleanalyzesthemulti-sidedfactorsofleavingoutsandandaccumula-tingmudandbringsforwardthemeasurestosolvetheproblem.Keywords:SiphonFilter;LeavingoutSand;AccumulatingMud虹吸滤池是中型水厂广泛应用的滤池类型之一.虹吸滤池结构复杂,操作简单,对施工工艺要求较高,水质易受配水均匀性影响.而虹吸滤池不同程度存在的漏砂、积泥现象,易导致滤料截留杂质的能力降低,造成水质下降,产水效率降低,从而直接影响水厂正常生产运行.1存在问题虹吸滤池属于小阻力配水系统,反冲洗运行过程中如果配水室内压力稍有不均匀、滤层阻力出现稍微差异、滤板上孔口尺寸稍有差别或部分滤板稍受堵塞,都会引起反冲洗配水均匀程度下降.而反冲洗配水不均匀最终导致滤池反冲洗强度、反冲洗水头不均匀,从而导致承托层移位,造成滤池漏砂.漏砂严重的虹吸滤池放空后,普遍存在大面积穿孔现象,滤床厚度平均值比设计值低25cm,部分穿孔严重的部位已能看到砾石层.多数漏砂的虹吸滤池同时也存在积泥现象,积泥严重的滤池,整个滤池的水质呈浑浊状,滤层阻力大,反冲洗周期缩短,反冲洗水量消耗大,滤池产水效率降低,而虹吸滤池的漏砂与积泥问题有很大的相关性.2虹吸滤池漏砂与积泥的原因分析通过现场调查和分析,总结出其造成漏砂和积泥原因的关联图(见图1).滤池施工和材料的问题与人为操作因素是造成滤池漏砂与积泥的主要原因,出现问题的滤池构造示意图见图2.2.1滤床阻力不均匀漏砂的虹吸滤池存在的问题:¹石英砂粒径偏大、级别不合设计要求,承托层规格、厚度不符合设计要求;º石英砂与砾石装填有误,没有严格按照施工图进行施工,出现乱层.图1虹吸滤池漏砂和积泥原因Fig.1Thereasonsofleavingoutsandandaccumulatingmudofsiphonfilter图2虹吸滤池构造示意Fig.2Thestructureofsiphonfilter由于滤层阻力不均匀,致使A端反冲洗时水流阻力小,B端反冲洗水流阻力大,整个滤池的反冲洗强度不均匀(见图2).A端反冲洗强度大,B端反冲洗强度小,承托层所受压力不均匀,长期运行在此状态下,承托层上层移位,承托能力开始降低,漏砂出现.过滤时,由于A端滤料层流失,造成滤床阻力减小,一方面致使大量没有得到充分截留的过滤水挟带滤砂与颗粒小的杂质从A端流出,出水浊度大,另一方面单位时间内A端过水量的加大,A端截留杂质的负荷加大,杂质大量淤积于A端.反冲洗开始后,由于过滤水中杂质的平均密度小于砂密度,在相同反冲洗水头和反冲洗时间下,由于A端滤料的流失,A端反冲洗阻力小于B端,A端过水流量大于B端,反冲洗充分,造成A端的反冲洗强度高于设计值,B端的反冲洗强度低于设计值,B端的滤层冲洗不够,则导致B端杂质淤积.77第22卷第1期刘翀翔等:虹吸滤池漏砂与积泥问题分析如此恶性循环,致使:¹漏砂处,过滤水挟带滤砂与杂质通过,出水浊度高,水质差;ºA端过滤中杂质的淤积,以及B端反冲洗不充分而产生的杂质淤积,均会造成过滤阻力增大,使滤池水位达到反冲洗高度的历时短,反冲洗周期加快,则日反冲洗水消耗量大,滤池产水效率降低.2.2配水孔板配...
