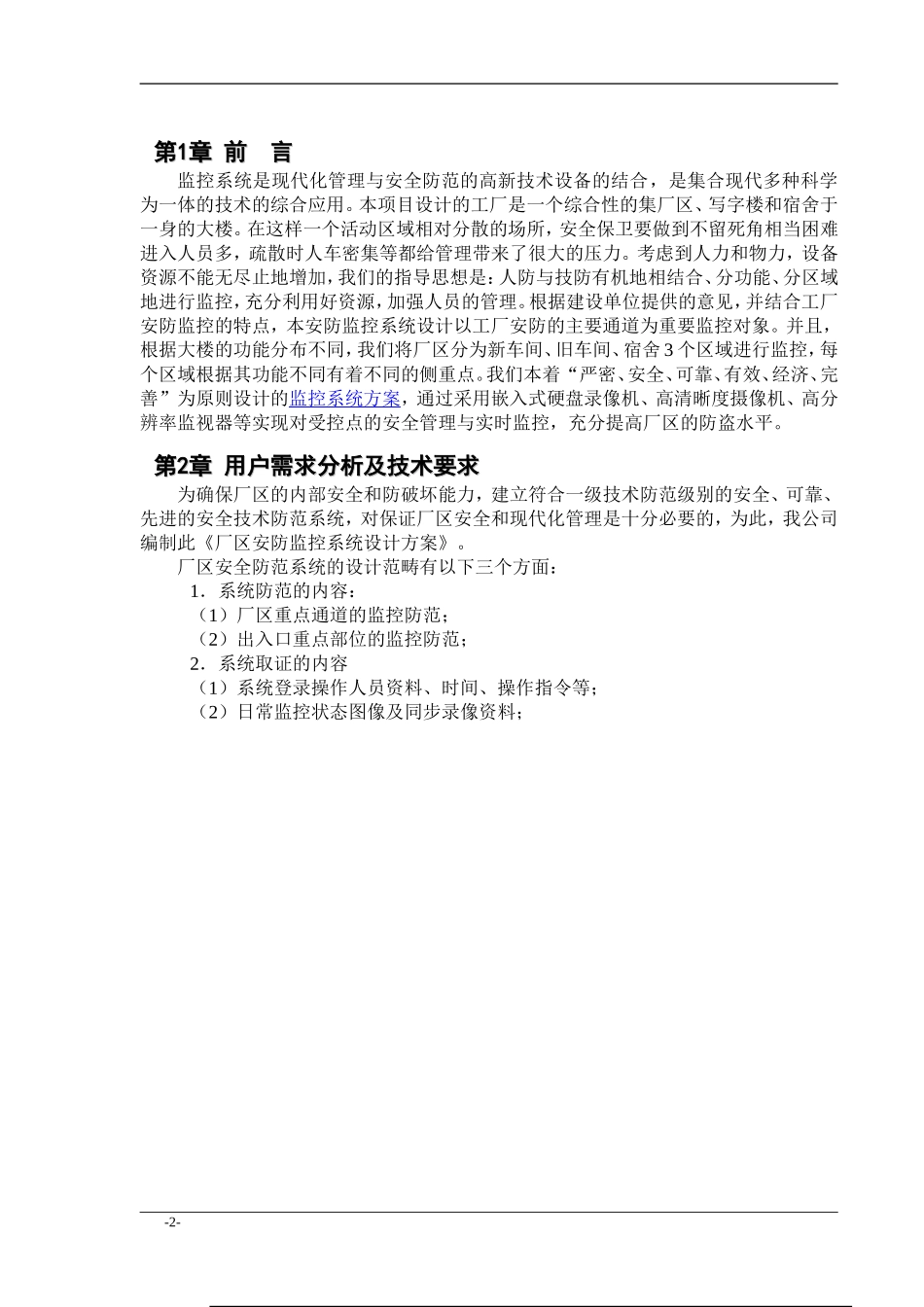

工厂安防监控系统设计方案第第11章章前言前言监控系统是现代化管理与安全防范的高新技术设备的结合，是集合现代多种科学为一体的技术的综合应用。本项目设计的工厂是一个综合性的集厂区、写字楼和宿舍于一身的大楼。在这样一个活动区域相对分散的场所，安全保卫要做到不留死角相当困难进入人员多，疏散时人车密集等都给管理带来了很大的压力。考虑到人力和物力，设备资源不能无尽止地增加，我们的指导思想是：人防与技防有机地相结合、分功能、分区域地进行监控，充分利用好资源，加强人员的管理。根据建设单位提供的意见，并结合工厂安防监控的特点，本安防监控系统设计以工厂安防的主要通道为重要监控对象。并且，根据大楼的功能分布不同，我们将厂区分为新车间、旧车间、宿舍3个区域进行监控，每个区域根据其功能不同有着不同的侧重点。我们本着“严密、安全、可靠、有效、经济、完善”为原则设计的监控系统方案，通过采用嵌入式硬盘录像机、高清晰度摄像机、高分辨率监视器等实现对受控点的安全管理与实时监控，充分提高厂区的防盗水平。第第22章章用户需求分析及技术要求用户需求分析及技术要求为确保厂区的内部安全和防破坏能力，建立符合一级技术防范级别的安全、可靠、先进的安全技术防范系统，对保证厂区安全和现代化管理是十分必要的，为此，我公司编制此《厂区安防监控系统设计方案》。厂区安全防范系统的设计范畴有以下三个方面：1．系统防范的内容：（1）厂区重点通道的监控防范；（2）出入口重点部位的监控防范；2．系统取证的内容（1）系统登录操作人员资料、时间、操作指令等；（2）日常监控状态图像及同步录像资料；-2-第第33章章安防系统设计技术方案安防系统设计技术方案本次实施的安防系统，主要解决的是对重点区域和部位的监视问题。系统的总统设计思想是在生产车间、厂区通道、宿舍的走廊等关键区域安装监控点，实现监视、记录取证功能，同时能实现现场警情的实时处理。以下详细介绍系统的具体实施方案。本监控系统的监控点共为44个点，全部为固定红外摄像头：1新车间3层，因空间较大，每层分布6个监控点，总共18个摄像头对新车间全方位监控；旧车间1层分4个监控点；仓库4个监控点；宿舍楼为4层，每层2个监控点对楼层走廊全方位监控，共8个点；厂区后面走廊2个监控点；新车间和旧车间中间走廊2个监控点；大门进口停车坪2个监控点；大门进口1个车牌专用摄像头，新车间货梯箱内1个监控点;大门外2个监控点。系统功能：1)．系统可对被监控物体进行实时有效监看，并且有录像功能。2)．本系统可利用网络浏览任意一台硬盘录像机的任意一路图像，并且通过权限设定，不同的访问者具有不同的访问权限5．方案说明本系统前端设备供电采取集中供电原则。3.1设备说明书及彩页等技术文件3.1.1硬盘录像机我公司选用大华生产的嵌入式硬盘录像机,该硬盘录像机采用新一代的视频压缩芯片，完全支持在网络上传输全实时的高清晰视频图像。硬盘录像机将使网络视频监控应用引领到高清晰度、高可靠性、高实时性的时代。硬盘录像机为高端视频监控市场而设计，可安装在网络的任何一个节点之上。更高性能的视频处理性能，可为大型系统提供实时的图像。同时，硬盘-3-录像机支持运动检测功能，可对图像智能分析，并联动系统录像，大大降低网络流量；另外，硬盘录像机采用HTTP协议、IP地址过滤和用户登陆密码保护等安全监控机制。大华DH-DVR1604LF-L功能特点采用高性能DSP实现H.264视频编码压缩；支持事件压缩功能；本地信号量报警，支持E.mail联动发送报警信息及截图，支持PTZ联动；支持DDNS、NTP功能；支持多种解码器协议；支持通过网络设置参数、预览图像及云台控制；支持键盘控制；支持USB设备、SATA刻录机对录像手动备份；支持USB鼠标；支持水印（WATER-MARK）技术。技术参数大华DH-DVR1604LF-L视频压缩标准H.264实时监视图像分辨率PAL：1080P回放分辨率QCIF/CIF/2CIF/D1/720P视频输入路数16视频输入接口BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制视频输出1路，BNC（电平：1.0Vp-p，阻抗：75Ω）视频环通输出16视频帧率PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒码流类型视频...
