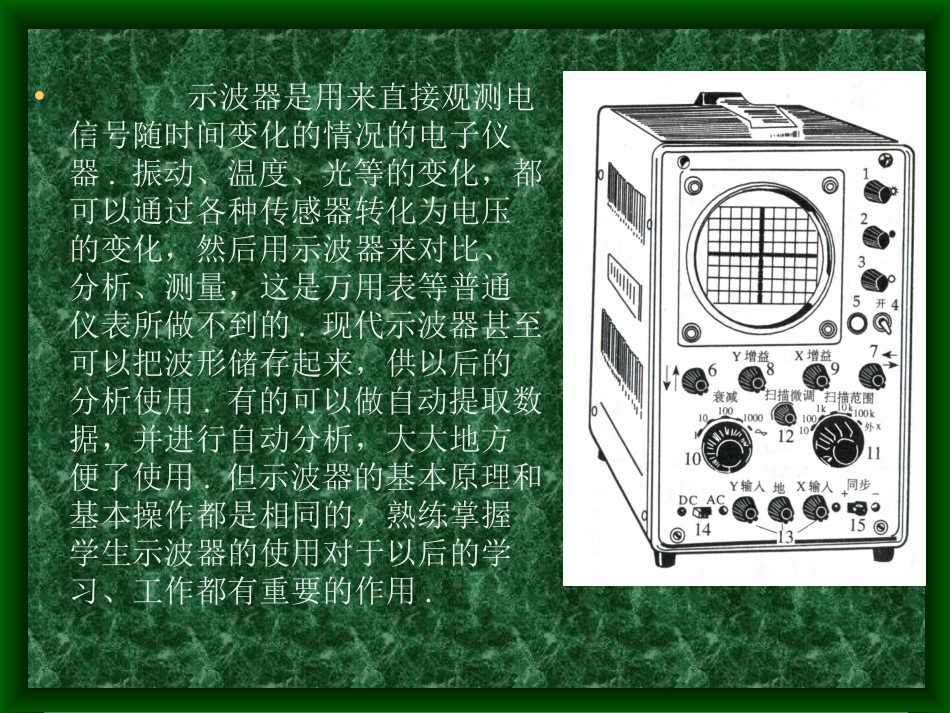

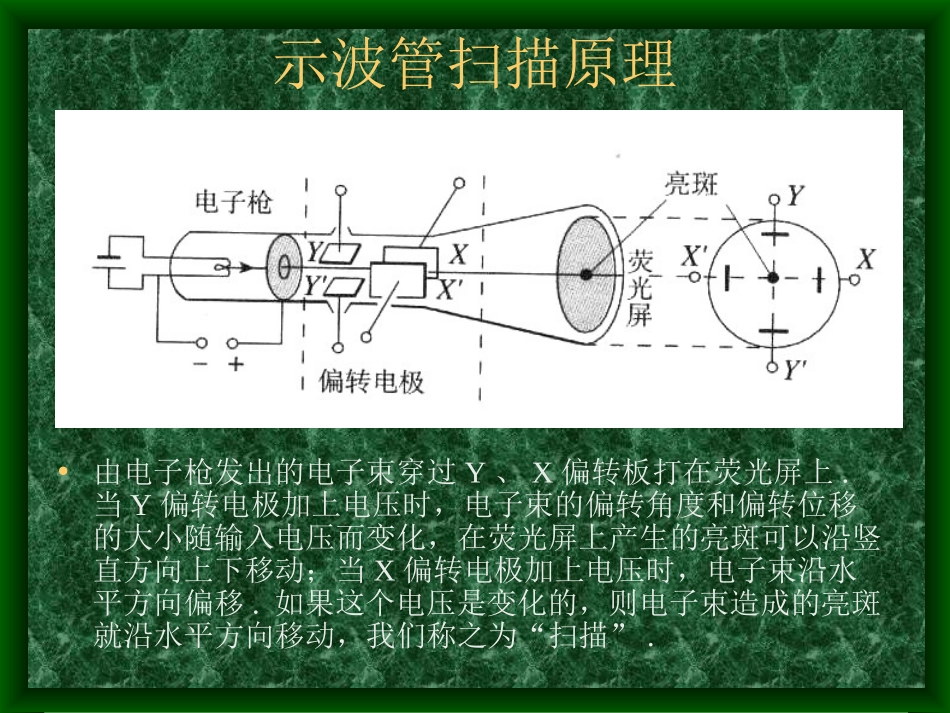

学生示波器的使用安溪龙门中学•示波器是用来直接观测电信号随时间变化的情况的电子仪器.振动、温度、光等的变化，都可以通过各种传感器转化为电压的变化，然后用示波器来对比、分析、测量，这是万用表等普通仪表所做不到的.现代示波器甚至可以把波形储存起来，供以后的分析使用.有的可以做自动提取数据，并进行自动分析，大大地方便了使用.但示波器的基本原理和基本操作都是相同的，熟练掌握学生示波器的使用对于以后的学习、工作都有重要的作用.示波管扫描原理•由电子枪发出的电子束穿过Y、X偏转板打在荧光屏上.当Y偏转电极加上电压时，电子束的偏转角度和偏转位移的大小随输入电压而变化，在荧光屏上产生的亮斑可以沿竖直方向上下移动；当X偏转电极加上电压时，电子束沿水平方向偏移.如果这个电压是变化的，则电子束造成的亮斑就沿水平方向移动，我们称之为“扫描”.示波管原理•如果我们让Y偏转电极加上需要显示的信号电压，同时在X偏转电极上加上扫描电压，电子束产生的亮斑在两个电压的共同作用下，既随Y信号电压上下移动，又在X信号的作用下向右匀速运动，就可以在荧光屏上“画出”电压信号的波形图来.X扫描电压信号扫描电压Y输入电压UX-UXmUxT2T3Tt图4UX-UymUymT2TttX扫描电压信号扫描电压Y输入电压当扫描电压周期为输入电压周期的两倍时将一次显示两个波形UX-UXmUXmT2T3T图4UX-UymUymT2Ttt扫描周期与输入电压周期必须成比例•扫描周期与信号周期相等时.•扫描周期等于信号周期的2倍时.只有当扫描周期与输入电压周期成比例时才能通过同步显示出稳定的波形图线扫描频率设置不当产生的情况图6（a）•扫描电压频率远小于输入信号频率的情况（这时可能同步也可能不同步），波形太密集。图6（b）•扫描频率大于信号频率时：信号一定不能同步，不能显示出稳定的波形图象“扫描范围”和“扫描微调”旋钮•锯齿电压由示波器里的扫描信号发生器产生，其频率可以通过“扫描范围”旋钮和“扫描微调”旋钮调节.“扫描范围”调节钮每变化一挡，扫描频率变化10倍，因此“扫描范围”调节钮相当于粗调，需要“扫描微调旋钮”配合进行细调，才能精确调准所需的扫描频率.“扫描范围”和“扫描微调”旋钮•J2459学生用示波器的扫描频率可调范围是10Hz～100kHz.•当扫描范围旋钮置于最右边的“外X挡”时，机内扫描信号发生器停止工作，水平扫描信号由机外的其他仪器产生并可通过“X输入端”直接送入“X通道（水平）放大器”，从而完成一些特殊的显示.示波器的电原理与使用•在示波器里，为了推动X、Y偏转板工作，只靠输入信号直接推动往往是不够的，所以需要对输入的Y信号和扫描电路产生的X扫描信号进行放大，因此在示波器中设置了两个放大电路，我们称之为Y通道放大电路和X通道放大电路.示波器的电原理与使用•Y通道放大电路的放大倍数很高，因此示波器才能显示出微小的输入电压.•示波器能够显示出来的最小电压越低，我们就说这个示波器的灵敏度越高.•我们可以用“mV/格”或“mV/div”来表示示波器的灵敏度.•J2459学生示波器的最高灵敏度（衰减调节钮放在“1”挡，Y增益调节旋钮顺时针旋足时）被校准为50mVpp/格.衰减旋钮的作用•因为示波器的灵敏度都设计得很高，这就带来了一个问题：如果输入信号本来就比较大，经示波器的放大电路的放大后的信号电压就会过大.•为了解决这个问题，常常在输入电路中，加入了一个衰减器，使用它对输入信号进行衰减，得到幅度合适的信号以后，再让信号进入Y放大电路进行放大和显示。这就是输入“衰减”控制电路，它实际上是个分压器。衰减旋钮的作用•在J2459示波器中，衰减调节旋钮共有四个挡，分别是“1”、“10”、“100”和“1000”.当该旋钮置于“1”位置时，表示进入放大电路的信号衰减为原来的1/1，也就是说不衰减；当衰减调节钮置于“10”位置时，表示输入信号将衰减为原来的1/10.余可类推…….所以，当衰减调节钮置于“1”的位置时，示波器的灵敏度最高.当该钮置于“1000”位置时，灵敏度最低.•衰减挡的数字表示的是衰减的比率，而不是放大的倍数.“增益”调节旋钮的作用•经过衰减调节钮调节后进入放大电路放大以后，再去驱动偏转板的信号幅度...
