水泥对外加剂的适应性VIP免费

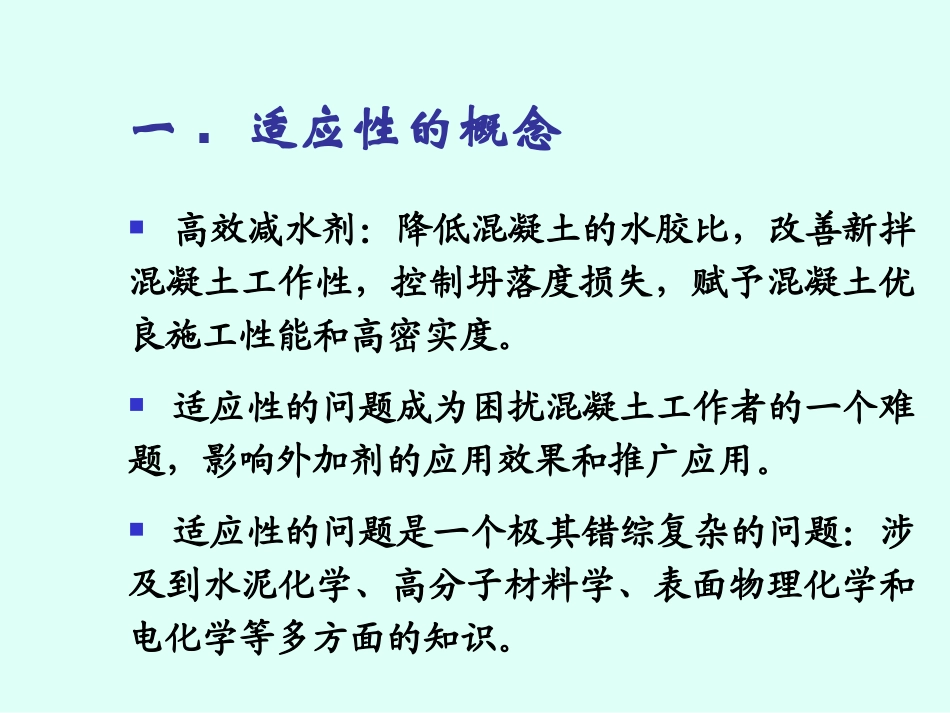

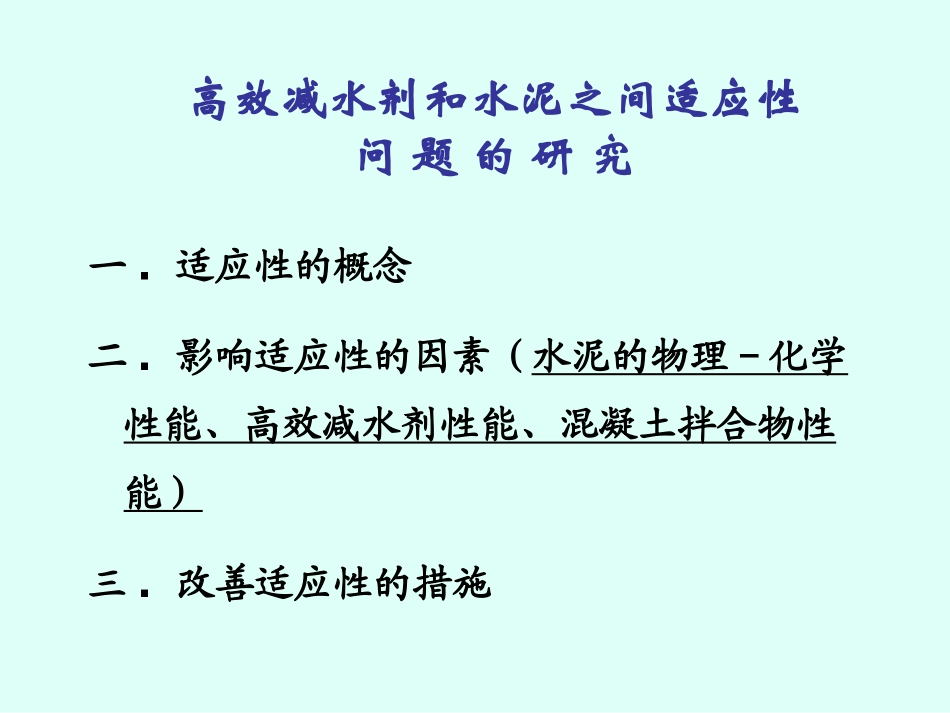

高效减水剂和水泥之间适应性问题的研究高效减水剂和水泥之间适应性问题的研究一.适应性的概念二.影响适应性的因素（水泥的物理－化学性能、高效减水剂性能、混凝土拌合物性能）三.改善适应性的措施一.适应性的概念高效减水剂：降低混凝土的水胶比，改善新拌混凝土工作性，控制坍落度损失，赋予混凝土优良施工性能和高密实度。适应性的问题成为困扰混凝土工作者的一个难题，影响外加剂的应用效果和推广应用。适应性的问题是一个极其错综复杂的问题：涉及到水泥化学、高分子材料学、表面物理化学和电化学等多方面的知识。适应性的概念水泥与减水剂适应时：减水剂在常用掺量下能够达到它自身的减水率；没有离析和泌水现象；坍落度随时间变化损失相应较小；对混凝土的强度等性能无负面影响。不适应时：初始坍落度小，坍落度损失快，离析，泌水，外加剂用量增加。适应性的概念水泥与高效减水剂适应性包括三个方面：初始流动性高效减水剂是否有明确的饱和点流动性损失情况Marsh锥评价水泥与FDN的适应性净浆流动度评价水泥与FDN的适应性高效减水剂和水泥之间适应性高效减水剂的性能水泥性能‘混凝土拌合物性能二.影响适应性的因素1.水泥的物理化学性能对适应性的影响水泥的矿物组成和反应能力C3A活性（取决于其形态和熟料硫化程度）吸附顺序C3A>C4AF>C3S>C2S，在高效减水剂掺量相同的情况，C3A和C4AF含量较高的水泥浆体中，减水剂的分散效果较差。水泥的细度水泥的比表面积越大，对减水剂的吸附量就越多。水泥磨细使减水剂的饱和掺量增大，并加剧了水泥浆体的流动性损失。水泥性能‘提高水泥颗粒球形度水泥颗粒级配和颗粒球形度的变化对减水剂的饱和掺量影响不大，但影响了水泥浆体的初始及1hr后的流动度。水泥T1的初始及1hr后的流动度均大于T2。颗粒球形度不同的水泥T1、T2对减水剂的吸附量吸附量(mg/g)/单位面积的吸附量（×10-3mg/cm2）1hr后溶液中减水剂浓度(g/l)水泥比面积cm2/mgMGBWSMMGBWSMT130203.56/1.183.61/1.193.89/1.290.640.710.77T233103.78/1.153.86/1.174.04/1.220.610.670.73(球形度：T1—0.74；T2—0.67)水泥性能‘控制水泥合理的颗粒级配初始流动度：X2大于X1；1hr后的流动度：X2小于X1。颗粒级配不同的水泥X1、X2对减水剂的吸附量初始吸附量（mg/g）1小时后溶液中减水剂浓度(g/l)水泥MGBWSMDFS-IIMGBWSMDFS-IIX13.284.034.62.390.610.580.500.66X23.64.594.82.870.580.530.390.530816243240<3um3-10um10-24um24-48um48-64um64-80um>80umproportion(%)X1X2水泥性能‘混合材品种高效减水剂:对矿渣水泥和粉煤灰水泥的适应性较好，矿渣和粉煤灰的掺入可使水泥浆体的流动度增大、流动度损失减小；对火山灰、焙烧煤矸石及窑皮为混合材的水泥的适应性较差，要达到预期的效果，需要适当增加高效减水剂的掺量。水泥性能‘混合材的辅助减水作用主要靠三个作用：颗粒吸附作用；颗粒堆积作用；颗粒球形作用。提高混合材比面积可提高水泥强度，改善与减水剂的适应性，是生产优质水泥的可行措施之一。优化混合材细度和掺量水泥性能‘水泥的陈化时间使用刚出磨的水泥和出磨温度还较高的水泥，就会出现减水率低、坍落度损失快的现象。使用陈放时间稍长的水泥，就可以避免出现上述现象。水泥性能‘水泥的碱含量控制流动性和流动性损失重要参数之一AAR碱含量过大会导致混凝土的凝结时间缩短和坍落度经时损失变大。水泥性能‘水泥的碱含量粘土质原料中一般都含有K2O和Na2O，这些碱会固溶在熟料矿物中，减少熟料矿物的生成量，并影响熟料矿物的结构形成和水泥水化的性质，使水泥的流变性能变差，后期强度降低。碳酸钙原料和燃料煤中往往含有硫酸盐、硫化物和元素硫等杂质，在燃烧过程中也会固溶在熟料中。水泥性能‘同时存在碱和SO3时，就会形成碱的硫酸盐，即碱的硫酸盐化，碱的硫酸盐化可减少碱在熟料矿物中的固溶量，对水泥凝结的性质能产生更有益的影响。碱性硫酸盐少的水泥，由于减水剂强烈的吸附，导致混凝土坍落度损失特别快。可溶性碱含量增加时，吸附减水剂量线性下降。水泥性能‘水泥的碱含量OKONaSOSD22385.0292.1...
