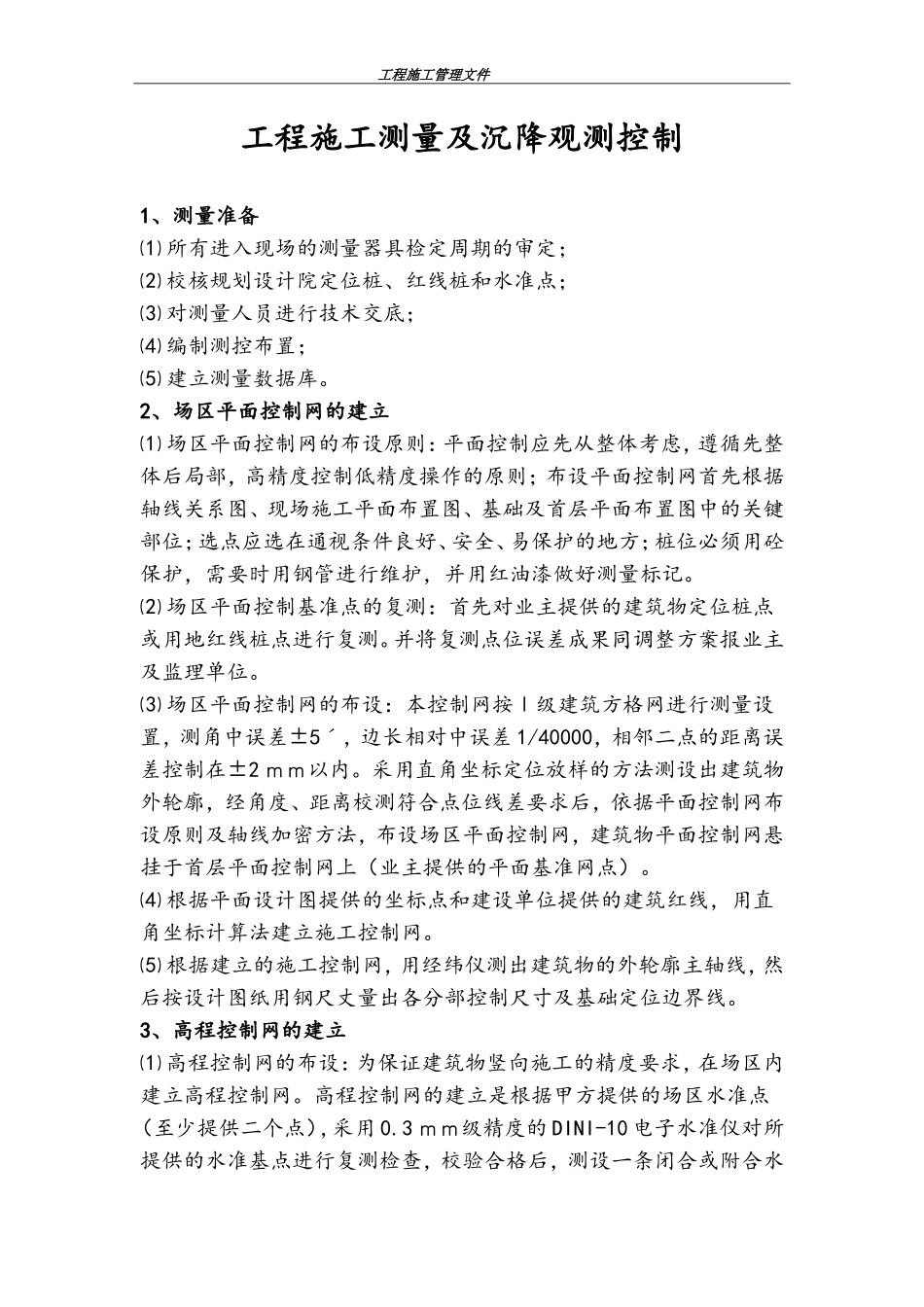

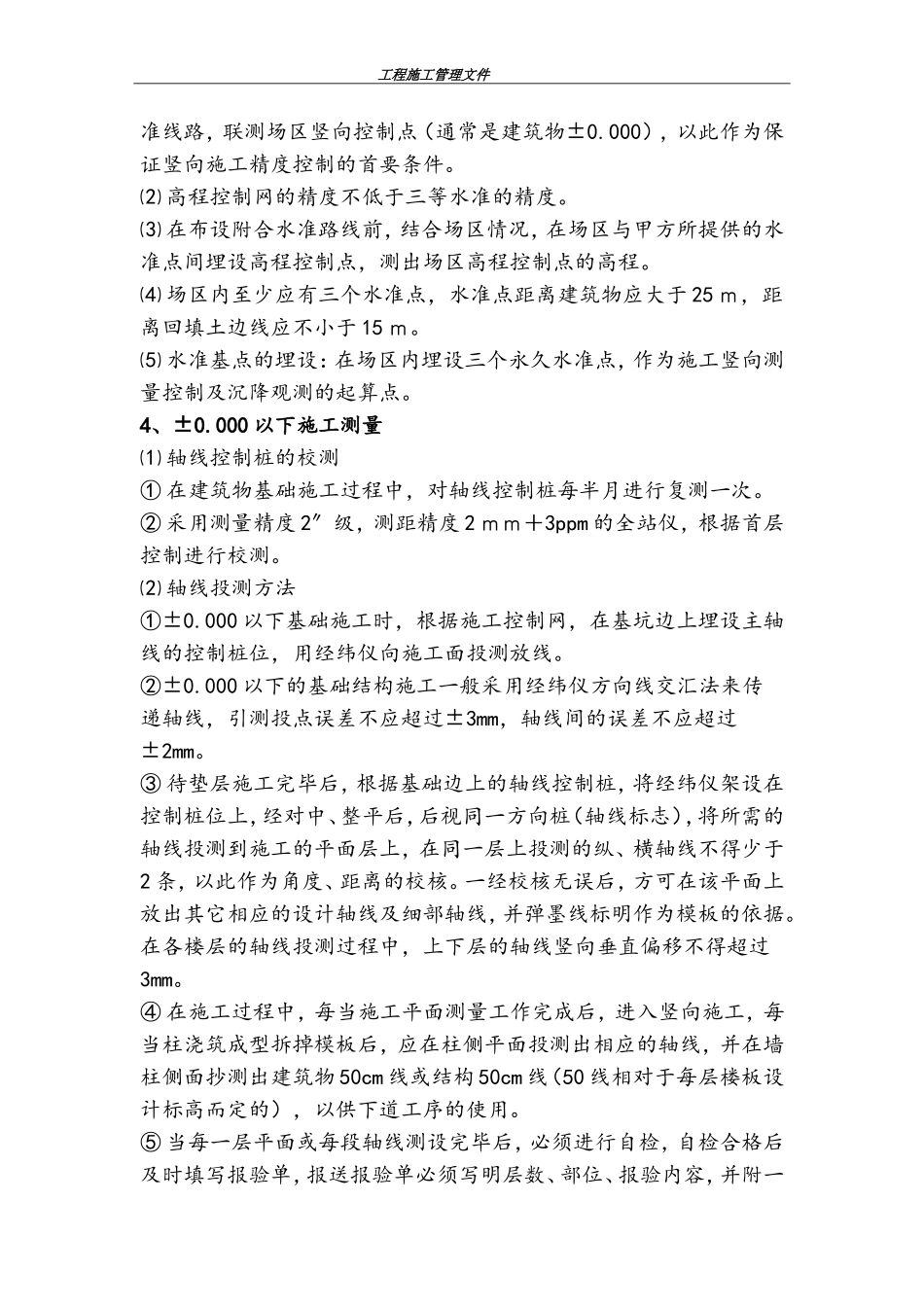

工程施工管理文件工程施工测量及沉降观测控制1、测量准备⑴所有进入现场的测量器具检定周期的审定；⑵校核规划设计院定位桩、红线桩和水准点；⑶对测量人员进行技术交底；⑷编制测控布置；⑸建立测量数据库。2、场区平面控制网的建立⑴场区平面控制网的布设原则：平面控制应先从整体考虑，遵循先整体后局部，高精度控制低精度操作的原则；布设平面控制网首先根据轴线关系图、现场施工平面布置图、基础及首层平面布置图中的关键部位；选点应选在通视条件良好、安全、易保护的地方；桩位必须用砼保护，需要时用钢管进行维护，并用红油漆做好测量标记。⑵场区平面控制基准点的复测：首先对业主提供的建筑物定位桩点或用地红线桩点进行复测。并将复测点位误差成果同调整方案报业主及监理单位。⑶场区平面控制网的布设：本控制网按Ⅰ级建筑方格网进行测量设置，测角中误差±5ˊ，边长相对中误差1/40000，相邻二点的距离误差控制在±2ｍｍ以内。采用直角坐标定位放样的方法测设出建筑物外轮廓，经角度、距离校测符合点位线差要求后，依据平面控制网布设原则及轴线加密方法，布设场区平面控制网，建筑物平面控制网悬挂于首层平面控制网上（业主提供的平面基准网点）。⑷根据平面设计图提供的坐标点和建设单位提供的建筑红线，用直角坐标计算法建立施工控制网。⑸根据建立的施工控制网，用经纬仪测出建筑物的外轮廓主轴线，然后按设计图纸用钢尺丈量出各分部控制尺寸及基础定位边界线。3、高程控制网的建立⑴高程控制网的布设：为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制网的建立是根据甲方提供的场区水准点（至少提供二个点），采用0.3ｍｍ级精度的DINI-10电子水准仪对所提供的水准基点进行复测检查，校验合格后，测设一条闭合或附合水工程施工管理文件准线路，联测场区竖向控制点（通常是建筑物±0.000），以此作为保证竖向施工精度控制的首要条件。⑵高程控制网的精度不低于三等水准的精度。⑶在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准点间埋设高程控制点，测出场区高程控制点的高程。⑷场区内至少应有三个水准点，水准点距离建筑物应大于25ｍ，距离回填土边线应不小于15ｍ。⑸水准基点的埋设：在场区内埋设三个永久水准点，作为施工竖向测量控制及沉降观测的起算点。4、±0.000以下施工测量⑴轴线控制桩的校测①在建筑物基础施工过程中，对轴线控制桩每半月进行复测一次。②采用测量精度2″级，测距精度2ｍｍ＋3ppm的全站仪，根据首层控制进行校测。⑵轴线投测方法①±0.000以下基础施工时，根据施工控制网，在基坑边上埋设主轴线的控制桩位，用经纬仪向施工面投测放线。②±0.000以下的基础结构施工一般采用经纬仪方向线交汇法来传递轴线，引测投点误差不应超过±3mm，轴线间的误差不应超过±2mm。③待垫层施工完毕后，根据基础边上的轴线控制桩，将经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩（轴线标志），将所需的轴线投测到施工的平面层上，在同一层上投测的纵、横轴线不得少于2条，以此作为角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部轴线，并弹墨线标明作为模板的依据。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mm。④在施工过程中，每当施工平面测量工作完成后，进入竖向施工，每当柱浇筑成型拆掉模板后，应在柱侧平面投测出相应的轴线，并在墙柱侧面抄测出建筑物50cm线或结构50cm线（50线相对于每层楼板设计标高而定的），以供下道工序的使用。⑤当每一层平面或每段轴线测设完毕后，必须进行自检，自检合格后及时填写报验单，报送报验单必须写明层数、部位、报验内容，并附一工程施工管理文件份报验内容的测量成果表，以便及时验证各轴线的正确程度状况。⑶±0.000以下结构施工中的标高控制①高程控制点的联测：在向坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被动，经联测确定无误后，方可向坑内引测所需的标高。②±0.000以下标高的施测：为保证竖向控制点的精度要求，对每层所需的标高基准点必须正确测设，在同一施工段上所引测的...
