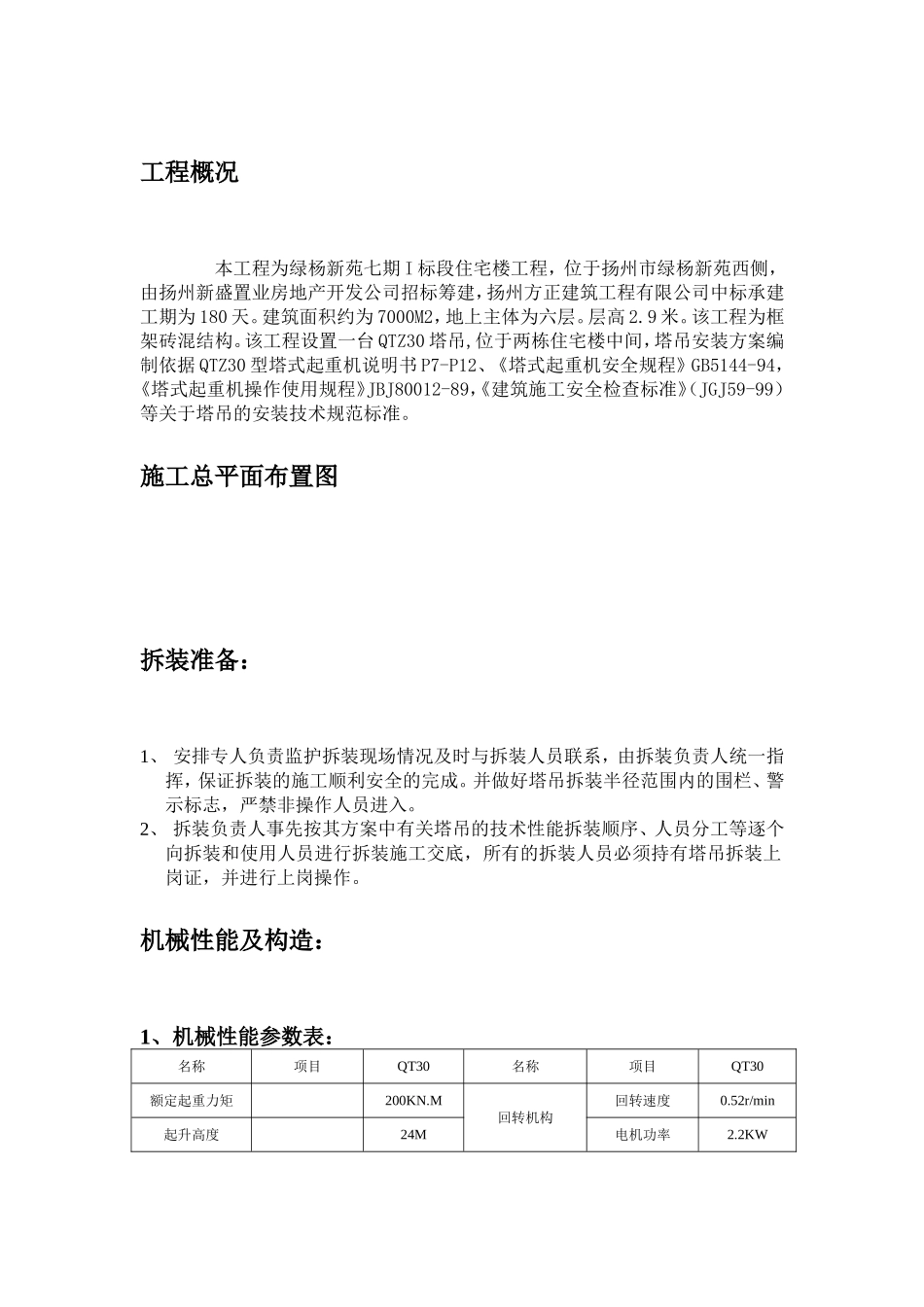

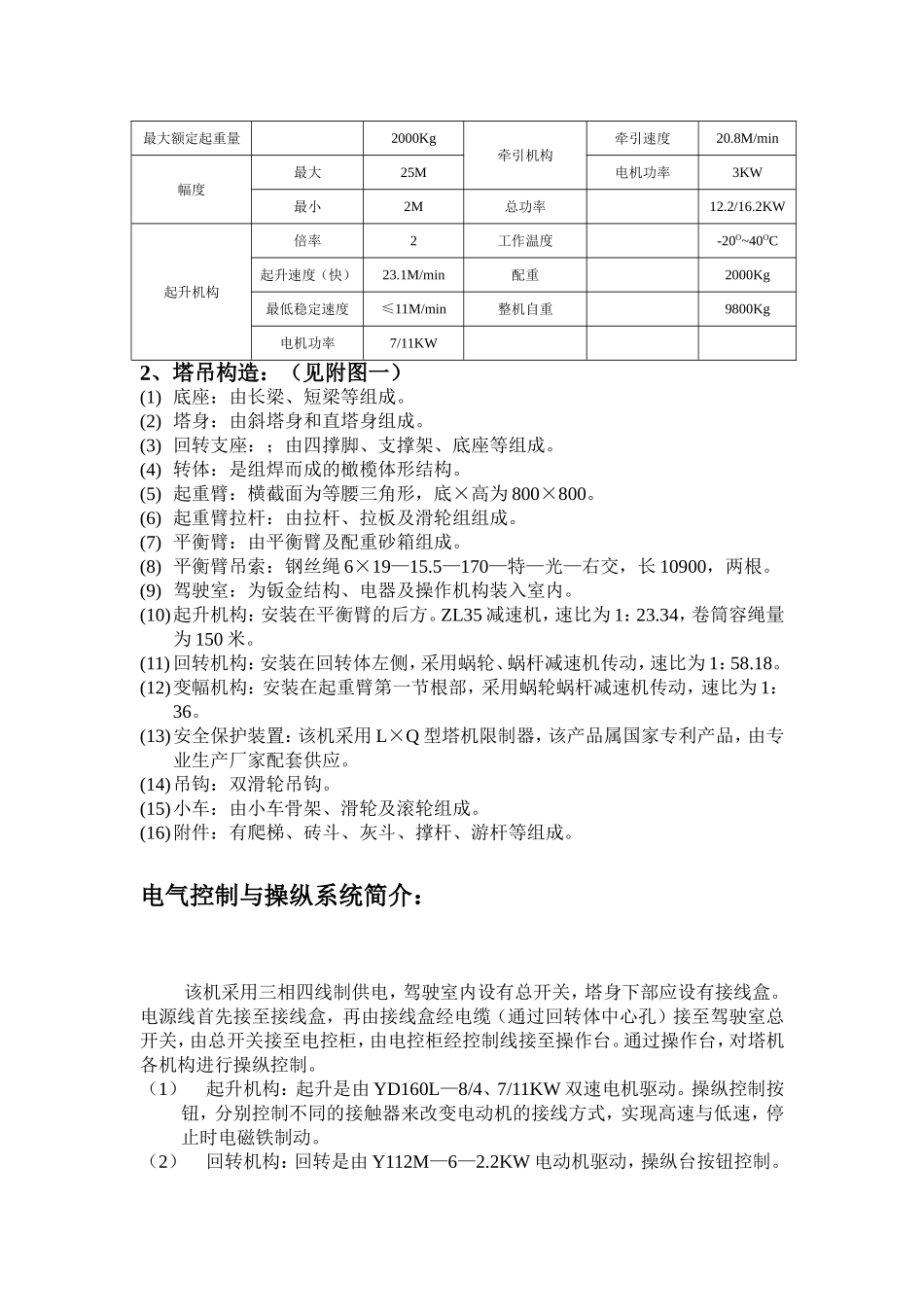

工程概况本工程为绿杨新苑七期I标段住宅楼工程，位于扬州市绿杨新苑西侧，由扬州新盛置业房地产开发公司招标筹建，扬州方正建筑工程有限公司中标承建工期为180天。建筑面积约为7000M2，地上主体为六层。层高2.9米。该工程为框架砖混结构。该工程设置一台QTZ30塔吊,位于两栋住宅楼中间，塔吊安装方案编制依据QTZ30型塔式起重机说明书P7-P12、《塔式起重机安全规程》GB5144-94，《塔式起重机操作使用规程》JBJ80012-89，《建筑施工安全检查标准》（JGJ59-99）等关于塔吊的安装技术规范标准。施工总平面布置图拆装准备：1、安排专人负责监护拆装现场情况及时与拆装人员联系，由拆装负责人统一指挥，保证拆装的施工顺利安全的完成。并做好塔吊拆装半径范围内的围栏、警示标志，严禁非操作人员进入。2、拆装负责人事先按其方案中有关塔吊的技术性能拆装顺序、人员分工等逐个向拆装和使用人员进行拆装施工交底，所有的拆装人员必须持有塔吊拆装上岗证，并进行上岗操作。机械性能及构造：1、机械性能参数表：名称项目QT30名称项目QT30额定起重力矩200KN.M回转机构回转速度0.52r/min起升高度24M电机功率2.2KW最大额定起重量2000Kg牵引机构牵引速度20.8M/min幅度最大25M电机功率3KW最小2M总功率12.2/16.2KW起升机构倍率2工作温度-20O~40OC起升速度（快）23.1M/min配重2000Kg最低稳定速度≤11M/min整机自重9800Kg电机功率7/11KW2、塔吊构造：（见附图一）(1)底座：由长梁、短梁等组成。(2)塔身：由斜塔身和直塔身组成。(3)回转支座：；由四撑脚、支撑架、底座等组成。(4)转体：是组焊而成的橄榄体形结构。(5)起重臂：横截面为等腰三角形，底×高为800×800。(6)起重臂拉杆：由拉杆、拉板及滑轮组组成。(7)平衡臂：由平衡臂及配重砂箱组成。(8)平衡臂吊索：钢丝绳6×19—15.5—170—特—光—右交，长10900，两根。(9)驾驶室：为钣金结构、电器及操作机构装入室内。(10)起升机构：安装在平衡臂的后方。ZL35减速机，速比为1：23.34，卷筒容绳量为150米。(11)回转机构：安装在回转体左侧，采用蜗轮、蜗杆减速机传动，速比为1：58.18。(12)变幅机构：安装在起重臂第一节根部，采用蜗轮蜗杆减速机传动，速比为1：36。(13)安全保护装置：该机采用L×Q型塔机限制器，该产品属国家专利产品，由专业生产厂家配套供应。(14)吊钩：双滑轮吊钩。(15)小车：由小车骨架、滑轮及滚轮组成。(16)附件：有爬梯、砖斗、灰斗、撑杆、游杆等组成。电气控制与操纵系统简介：该机采用三相四线制供电，驾驶室内设有总开关，塔身下部应设有接线盒。电源线首先接至接线盒，再由接线盒经电缆（通过回转体中心孔）接至驾驶室总开关，由总开关接至电控柜，由电控柜经控制线接至操作台。通过操作台，对塔机各机构进行操纵控制。（1）起升机构：起升是由YD160L—8/4、7/11KW双速电机驱动。操纵控制按钮，分别控制不同的接触器来改变电动机的接线方式，实现高速与低速，停止时电磁铁制动。（2）回转机构：回转是由Y112M—6—2.2KW电动机驱动，操纵台按钮控制。（3）变幅小车：采用Y100L2—4—3KW电动机驱动，操纵台按钮控制。（4）电器保护及信号装置：在主回路中，装有熔断器，实现短路保护。在司机室右侧下方，装有电铃，在准备启动前，操纵按钮能鸣铃示警，当塔机超负荷时，电铃能自动报警。（5）注意事项：塔机应专设地线，接地电阻不得大于4欧姆。塔机回转幅度以外5米内不应右高低压电线杆。塔机的电源线横截面应不小于10mm2铜线。对接触器等电器元件应定期维修，清除铁芯吸合面的污垢，应保持触头接触良好。（6）塔机的供电电压：380V允差±10%；供电频率：50Hz。起重机的安装顺序：(1)起重机安装前，必须先处理好基础，基础下的泥土须夯实，其承载能力应符合基础要求，砼上的平面的平整度应不大于1/1000。(2)安装底座，需找水平，底座平整度应不大于2mm。(3)安装斜塔身：安装四件1号竖杆，四件6号横撑、八件6号斜撑，八件5号斜撑，四件5号斜撑，四件2号竖杆，四件4号横撑，八件4号斜撑，八件3号斜撑，四件3号横撑，四件3号竖杆、四件2号横撑，八件2号斜撑、八件一号斜撑、四件1号横撑。(4)安装直塔身，交叉安装竖杆1和竖...
