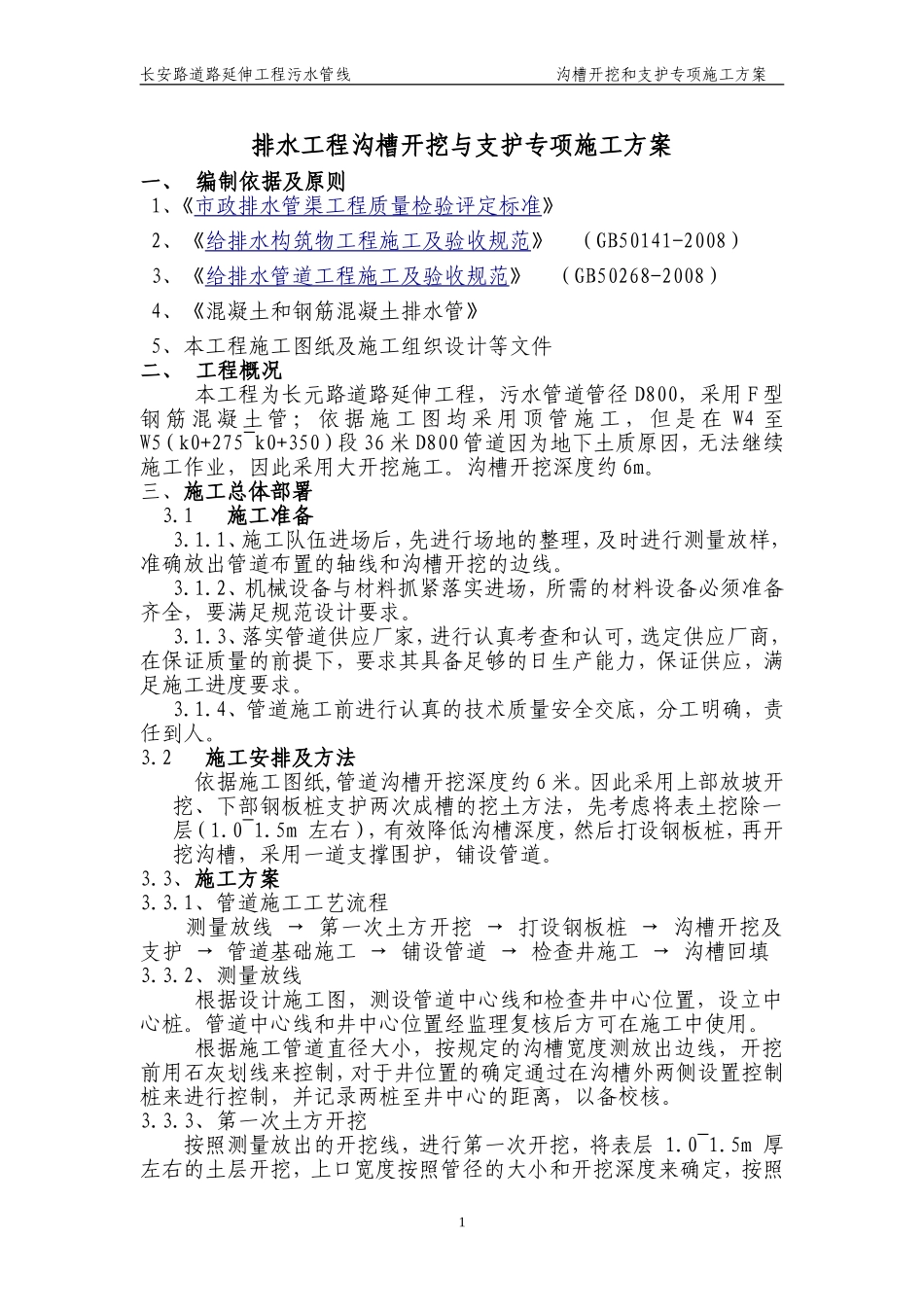

长安路道路延伸工程污水管线沟槽开挖和支护专项施工方案排水工程沟槽开挖与支护专项施工方案一、编制依据及原则1、《市政排水管渠工程质量检验评定标准》2、《给排水构筑物工程施工及验收规范》（GB50141-2008）3、《给排水管道工程施工及验收规范》（GB50268-2008）4、《混凝土和钢筋混凝土排水管》5、本工程施工图纸及施工组织设计等文件二、工程概况本工程为长元路道路延伸工程，污水管道管径D800，采用F型钢筋混凝土管；依据施工图均采用顶管施工，但是在W4至W5（k0+275~k0+350）段36米D800管道因为地下土质原因，无法继续施工作业，因此采用大开挖施工。沟槽开挖深度约6m。三、施工总体部署3.1施工准备3.1.1、施工队伍进场后，先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。3.1.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范设计要求。3.1.3、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。3.1.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。3.2施工安排及方法依据施工图纸,管道沟槽开挖深度约6米。因此采用上部放坡开挖、下部钢板桩支护两次成槽的挖土方法，先考虑将表土挖除一层（1.0~1.5m左右），有效降低沟槽深度，然后打设钢板桩，再开挖沟槽，采用一道支撑围护，铺设管道。3.3、施工方案3.3.1、管道施工工艺流程测量放线→第一次土方开挖→打设钢板桩→沟槽开挖及支护→管道基础施工→铺设管道→检查井施工→沟槽回填3.3.2、测量放线根据设计施工图，测设管道中心线和检查井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。3.3.3、第一次土方开挖按照测量放出的开挖线，进行第一次开挖，将表层1.0~1.5m厚左右的土层开挖，上口宽度按照管径的大小和开挖深度来确定，按照1长安路道路延伸工程污水管线沟槽开挖和支护专项施工方案《给排水管道工程施工及验收规范》（GB50268-97）确定开挖边坡坡度为1：1，这样可以有效降低沟槽的深度，挖出的土离槽口尽量远,2m以上，堆土高度宜小于1.5m，或者尽量远离堆放，以减小土压力对沟槽的影响。3.3.4、打设钢板桩在第一次土方开挖的梯形沟槽中施打钢板桩；槽钢板桩材料选用H25a,6m长槽钢板桩。打设前，在最后矩形沟槽两边外侧10cm放出打设线。，根据宁波地区的特点和施工经验，板桩入土深度（T）沟槽深度（H）比值α（α＝T/H），在一般土质条件下，沟槽深度5m以内，α值宜取0.5;板桩排列根据土质和沟槽深度等情况，采用咬口排列。咬口板桩应咬合紧密，板桩挺直，板桩打拔采用1m3履带式挖掘机进行施工，板桩的垂直度不能大于露出高度的1.5％。在原先放好的轴线上，采用人机配合的形式单桩逐根打入。等一段管道回填后，拔出钢板桩，有弯曲的就先进行纠偏处理，然后再进行下一施工段的施工。施打板桩前应查明地下管线或地下构筑物，如有，先将管线外露，采取施工保护措施后再打设，或局部跳空采取其它支护措施。打设时，若出现板桩入土过慢，应查明原因，进行处理方可继续施打。3.3.5、沟槽开挖及支护沟槽开挖采用挖掘机进行，确保土方开挖远离沟槽，对沟槽减少影响。挖土深度至2.5m时，应先距地面1.0~1.5m处撑一道支撑。管顶上的支撑与管顶净距不应小于20cm，离基础面上20cm处加设一道临时支撑。沟槽挖土与支撑密切配合，做到随挖随撑，防止槽壁失稳而导致沟槽坍塌。挖掘机挖土时，采取后退式挖土方法，严禁挖掘机进入未设支撑的开挖好的区域。开挖的土方原则上就地单侧堆置，但堆放高度不超过1.5m，施工时严格进行控制。堆置点离坑边距离不小于2m，以减小沟槽边堆土对沟槽壁侧向土压力，以确保沟槽的稳定性。2长安路道路延伸工程污水管线沟槽开挖和支护专项施工方案8mH25a型钢板桩沟槽底稍径20cm松木桩支撑1.5m密打钢板桩间距2.5m1m1m4m1.5m在局部加设一道...
