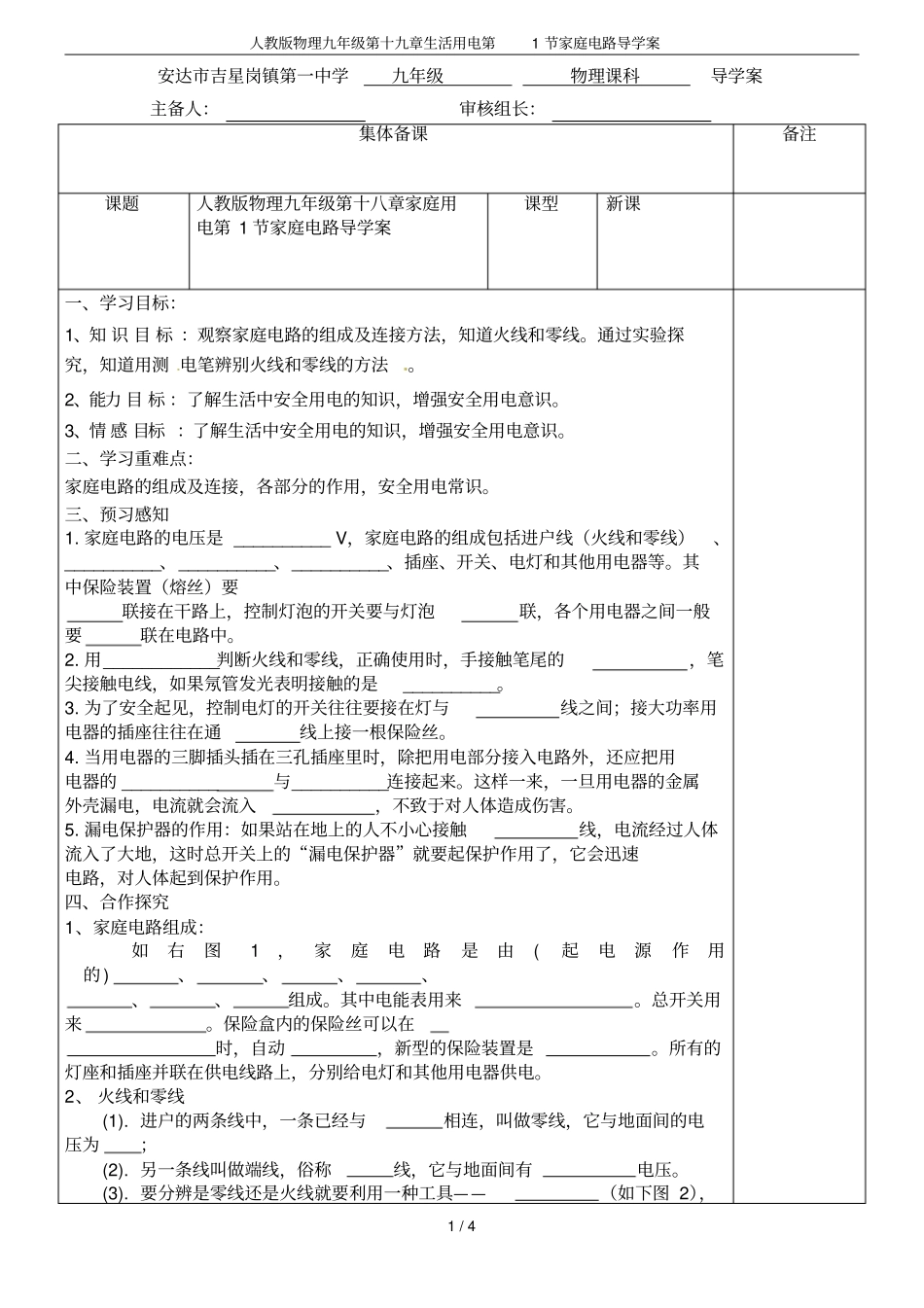

人教版物理九年级第十九章生活用电第1节家庭电路导学案1/4安达市吉星岗镇第一中学九年级物理课科导学案主备人：审核组长：集体备课备注课题人教版物理九年级第十八章家庭用电第1节家庭电路导学案课型新课一、学习目标：1、知识目标：观察家庭电路的组成及连接方法，知道火线和零线。通过实验探究，知道用测电笔辨别火线和零线的方法。2、能力目标：了解生活中安全用电的知识，增强安全用电意识。3、情感目标：了解生活中安全用电的知识，增强安全用电意识。二、学习重难点：家庭电路的组成及连接，各部分的作用，安全用电常识。三、预习感知1.家庭电路的电压是__________V，家庭电路的组成包括进户线（火线和零线）、__________、__________、__________、插座、开关、电灯和其他用电器等。其中保险装置（熔丝）要联接在干路上，控制灯泡的开关要与灯泡联，各个用电器之间一般要联在电路中。2.用____________判断火线和零线，正确使用时，手接触笔尾的，笔尖接触电线，如果氖管发光表明接触的是__________。3.为了安全起见，控制电灯的开关往往要接在灯与线之间；接大功率用电器的插座往往在通线上接一根保险丝。4.当用电器的三脚插头插在三孔插座里时，除把用电部分接入电路外，还应把用电器的__________与__________连接起来。这样一来，一旦用电器的金属外壳漏电，电流就会流入，不致于对人体造成伤害。5.漏电保护器的作用：如果站在地上的人不小心接触线，电流经过人体流入了大地，这时总开关上的“漏电保护器”就要起保护作用了，它会迅速电路，对人体起到保护作用。四、合作探究1、家庭电路组成：如右图1，家庭电路是由(起电源作用的)、、、、、、组成。其中电能表用来。总开关用来。保险盒内的保险丝可以在时，自动，新型的保险装置是。所有的灯座和插座并联在供电线路上，分别给电灯和其他用电器供电。2、火线和零线(1).进户的两条线中，一条已经与相连，叫做零线，它与地面间的电压为；(2).另一条线叫做端线，俗称线，它与地面间有电压。(3).要分辨是零线还是火线就要利用一种工具——（如下图2），人教版物理九年级第十九章生活用电第1节家庭电路导学案2/43、三线插头和漏电保护器4.两种类型的触电(1)触电原因：家庭电路触电事故，都是人体直接或间接与连通造成的。(2)触电形式：①双线触电：（如图3）．②单线触电：人站在地上，（如图4）。(3)安全用电原则：不接触低压带电体，不靠近高压带电体。图2图3图45．触电的急救(1)迅速。(2)用挑开电源线，迅速使触电人脱离电源。(3)发生电火灾时，务必先，再泼水救火。(4)必要时应该对触电者进行。五、检查反馈：1．如图1所示的电热水壶，工作时将电能转化为能；为防止通电时所引起触电伤害事故的发生，电热水壶应使用插头（填“两脚”或“三脚”）。2．如图2所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A、B、C点，则不能使验电笔氖灯发亮的点是。3.对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（）A.开亮的灯越多，总电阻越大，总功率越大B.开亮的灯越多，总电阻越小，总功率越小C.开亮的灯越少，总电阻越大，总功率越小D.开亮的灯越少，总电阻越小，总功率越大4.关于照明电路的安装，下列做法错误的是（）A.所有的电灯及其他用电器和插座均并联B.保险盒应装在总开关的前面图4人教版物理九年级第十九章生活用电第1节家庭电路导学案3/4C.各个灯头的控制开关应和灯串联，并连在火线上D.火线接在灯口内中央金属片上，零线接灯口内螺旋套5.如图3所示是正确连接的家庭电路的一部分，根据电路图可判断：a导线是__________线，判断的依据是__________。6.家庭电路中，电线接头处要用绝缘胶布缠好，这是为了防止__________。7．如图4所示是小武同学设计的家庭电路。他发现电路中有一处错误，则该错误之处是（填“甲”“乙”或“丙”），改正的方法是。8．下列关于家庭电路的说法中正确的是（）A．使用电冰箱时必须使用三孔插座B．能够使试电笔氛管发光的是零线C．熔丝（保险丝）熔断后可以用铜丝代替D．控制电路的开关应接在零线和用电器之间9．小明同学发现，每当晚上将标有220V1500W的热...
