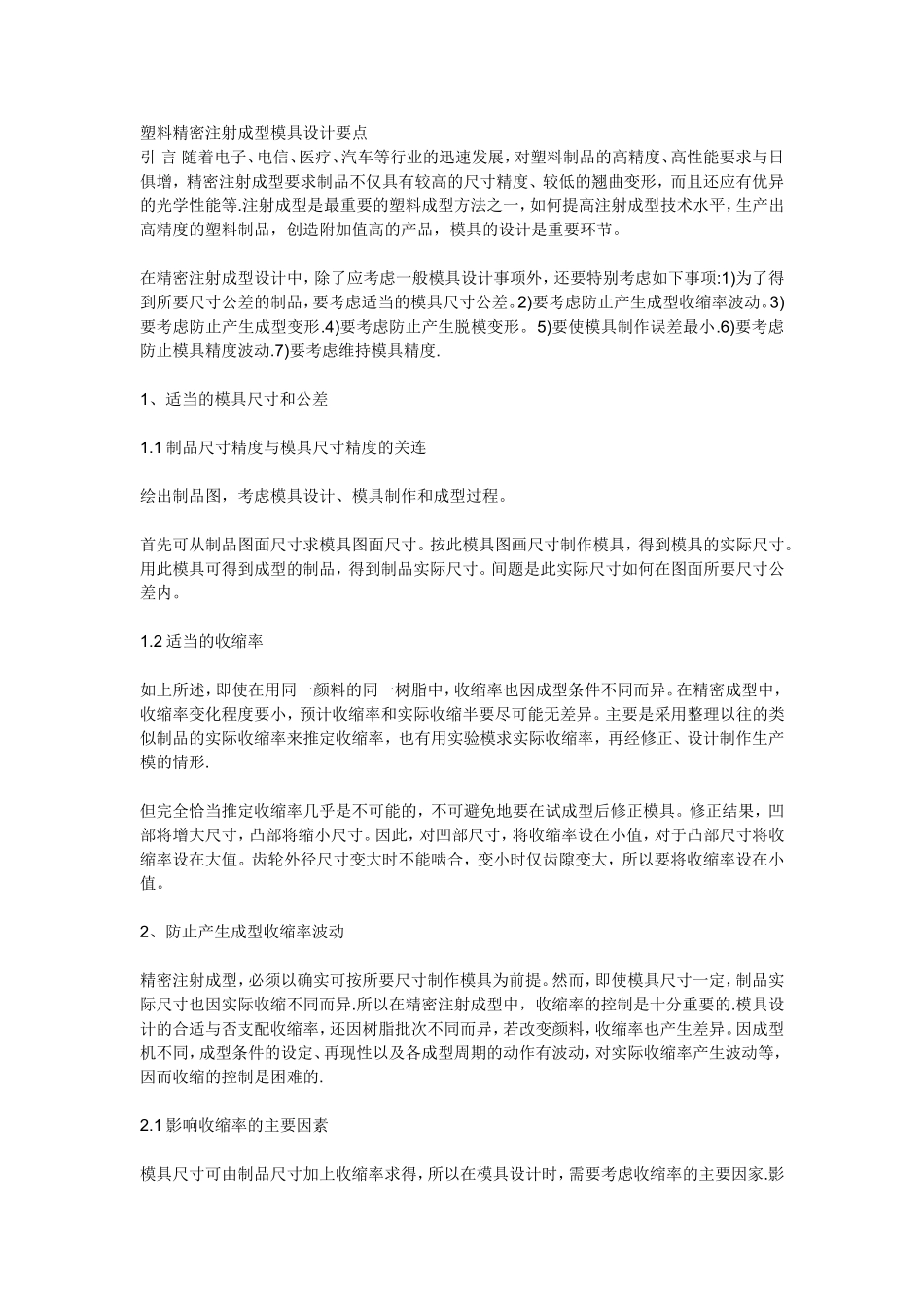

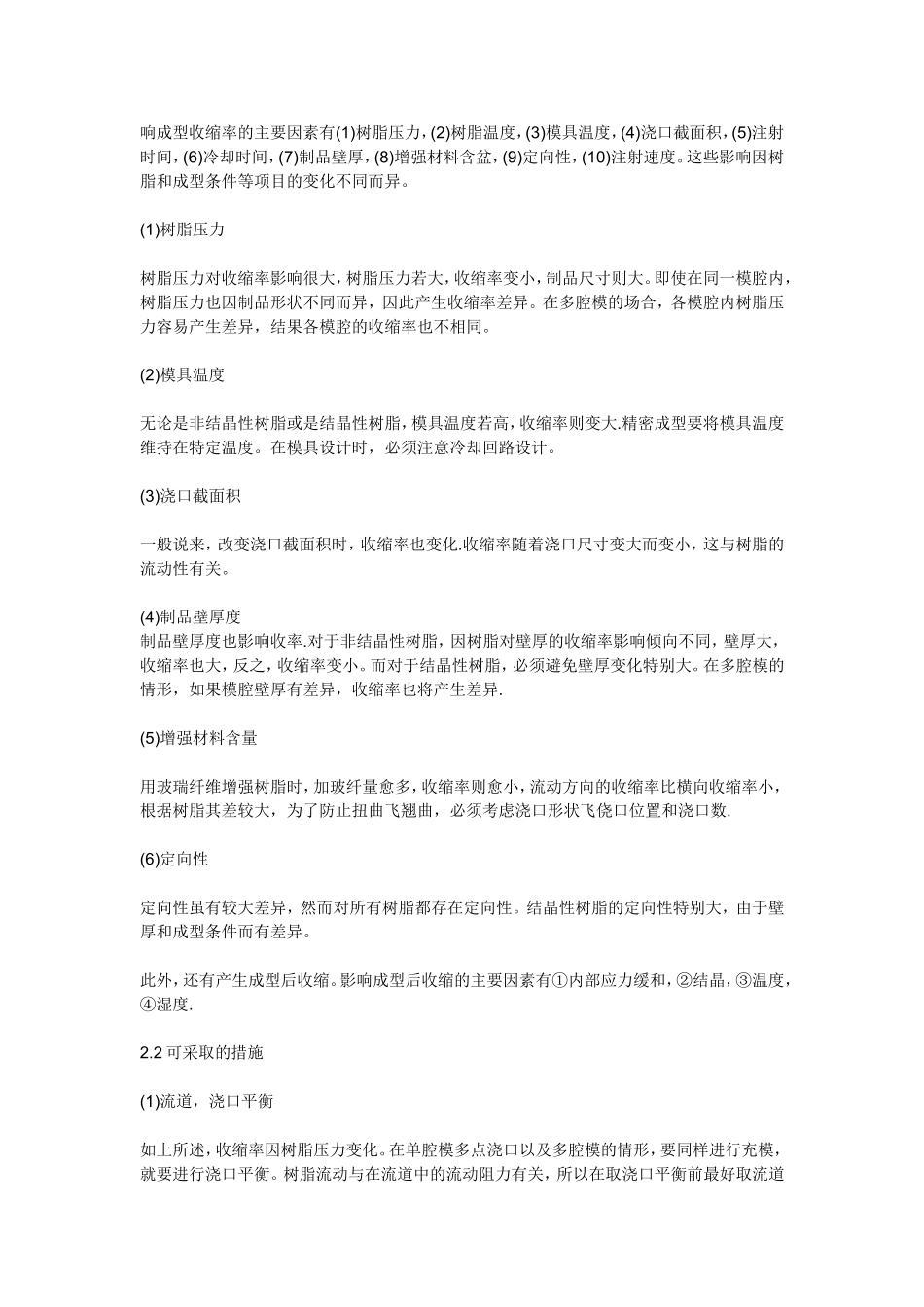

塑料精密注射成型模具设计要点引言随着电子、电信、医疗、汽车等行业的迅速发展，对塑料制品的高精度、高性能要求与日俱增，精密注射成型要求制品不仅具有较高的尺寸精度、较低的翘曲变形，而且还应有优异的光学性能等.注射成型是最重要的塑料成型方法之一，如何提高注射成型技术水平，生产出高精度的塑料制品，创造附加值高的产品，模具的设计是重要环节。在精密注射成型设计中，除了应考虑一般模具设计事项外，还要特别考虑如下事项:1)为了得到所要尺寸公差的制品，要考虑适当的模具尺寸公差。2)要考虑防止产生成型收缩率波动。3)要考虑防止产生成型变形.4)要考虑防止产生脱模变形。5)要使模具制作误差最小.6)要考虑防止模具精度波动.7)要考虑维持模具精度.1、适当的模具尺寸和公差1.1制品尺寸精度与模具尺寸精度的关连绘出制品图，考虑模具设计、模具制作和成型过程。首先可从制品图面尺寸求模具图面尺寸。按此模具图画尺寸制作模具，得到模具的实际尺寸。用此模具可得到成型的制品，得到制品实际尺寸。间题是此实际尺寸如何在图面所要尺寸公差内。1.2适当的收缩率如上所述，即使在用同一颜料的同一树脂中，收缩率也因成型条件不同而异。在精密成型中，收缩率变化程度要小，预计收缩率和实际收缩半要尽可能无差异。主要是采用整理以往的类似制品的实际收缩率来推定收缩率，也有用实验模求实际收缩率，再经修正、设计制作生产模的情形.但完全恰当推定收缩率几乎是不可能的，不可避免地要在试成型后修正模具。修正结果，凹部将增大尺寸，凸部将缩小尺寸。因此，对凹部尺寸，将收缩率设在小值，对于凸部尺寸将收缩率设在大值。齿轮外径尺寸变大时不能啮合，变小时仅齿隙变大，所以要将收缩率设在小值。2、防止产生成型收缩率波动精密注射成型，必须以确实可按所要尺寸制作模具为前提。然而，即使模具尺寸一定，制品实际尺寸也因实际收缩不同而异.所以在精密注射成型中，收缩率的控制是十分重要的.模具设计的合适与否支配收缩率，还因树脂批次不同而异，若改变颜料，收缩率也产生差异。因成型机不同，成型条件的设定、再现性以及各成型周期的动作有波动，对实际收缩率产生波动等，因而收缩的控制是困难的.2.1影响收缩率的主要因素模具尺寸可由制品尺寸加上收缩率求得，所以在模具设计时，需要考虑收缩率的主要因家.影响成型收缩率的主要因素有(1)树脂压力，(2)树脂温度，(3)模具温度，(4)浇口截面积，(5)注射时间，(6)冷却时间，(7)制品壁厚，(8)增强材料含盆，(9)定向性，(10)注射速度。这些影响因树脂和成型条件等项目的变化不同而异。(1)树脂压力树脂压力对收缩率影响很大，树脂压力若大，收缩率变小，制品尺寸则大。即使在同一模腔内，树脂压力也因制品形状不同而异，因此产生收缩率差异。在多腔模的场合，各模腔内树脂压力容易产生差异，结果各模腔的收缩率也不相同。(2)模具温度无论是非结晶性树脂或是结晶性树脂，模具温度若高，收缩率则变大.精密成型要将模具温度维持在特定温度。在模具设计时，必须注意冷却回路设计。(3)浇口截面积一般说来，改变浇口截面积时，收缩率也变化.收缩率随着浇口尺寸变大而变小，这与树脂的流动性有关。(4)制品壁厚度制品壁厚度也影响收率.对于非结晶性树脂，因树脂对壁厚的收缩率影响倾向不同，壁厚大，收缩率也大，反之，收缩率变小。而对于结晶性树脂，必须避免壁厚变化特别大。在多腔模的情形，如果模腔壁厚有差异，收缩率也将产生差异.(5)增强材料含量用玻瑞纤维增强树脂时，加玻纤量愈多，收缩率则愈小，流动方向的收缩率比横向收缩率小，根据树脂其差较大，为了防止扭曲飞翘曲，必须考虑浇口形状飞侥口位置和浇口数.(6)定向性定向性虽有较大差异，然而对所有树脂都存在定向性。结晶性树脂的定向性特别大，由于壁厚和成型条件而有差异。此外，还有产生成型后收缩。影响成型后收缩的主要因素有①内部应力缓和，②结晶，③温度，④湿度.2.2可采取的措施(1)流道，浇口平衡如上所述，收缩率因树脂压力变化。在单腔模多点浇口以及多腔模的情形，要同样进行充模，就要进行浇口平衡。树脂流动与在流道中的流动阻力有关，所以在取浇口平衡前最好...
