建筑部位详解—[承重墙]VIP免费

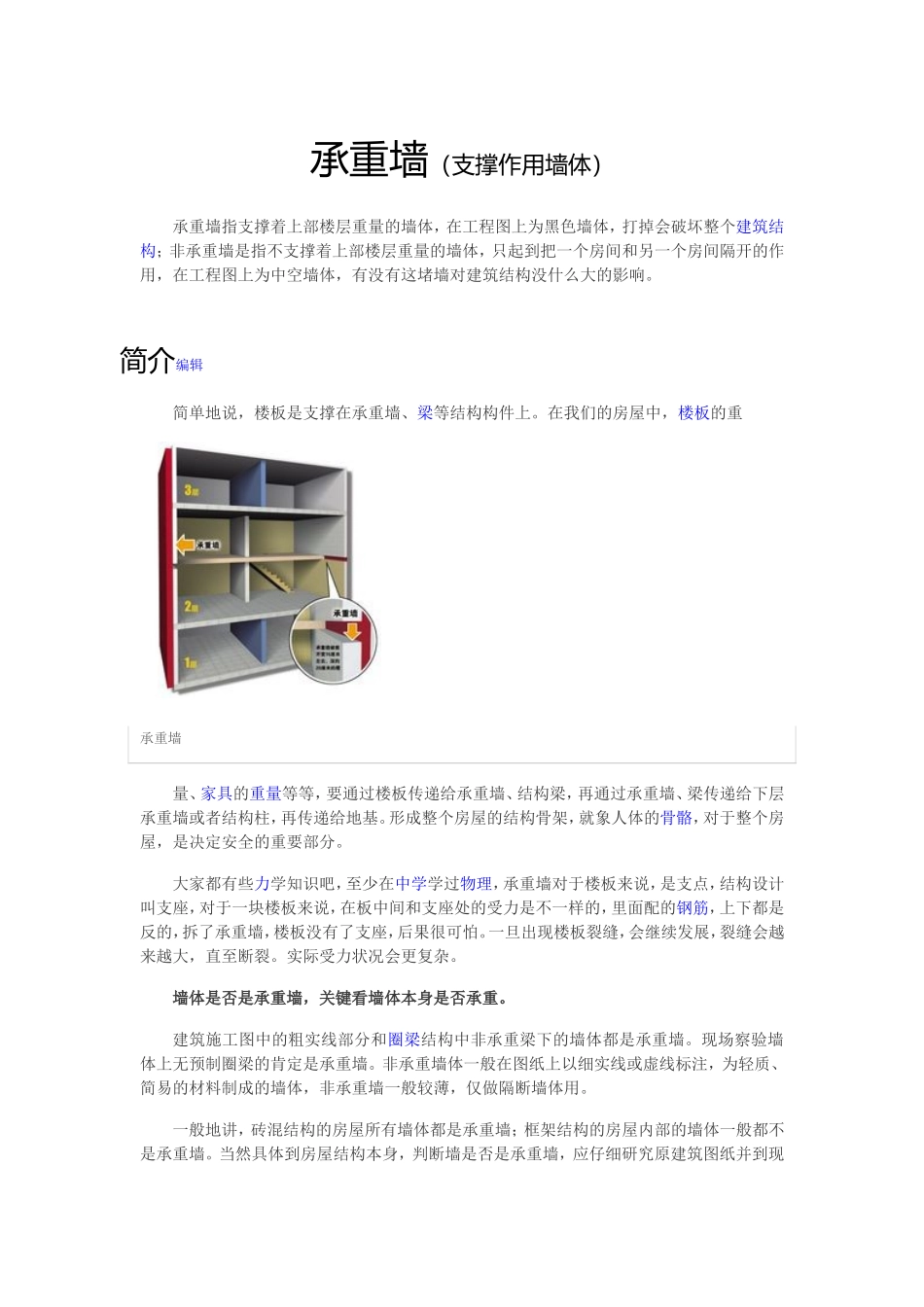

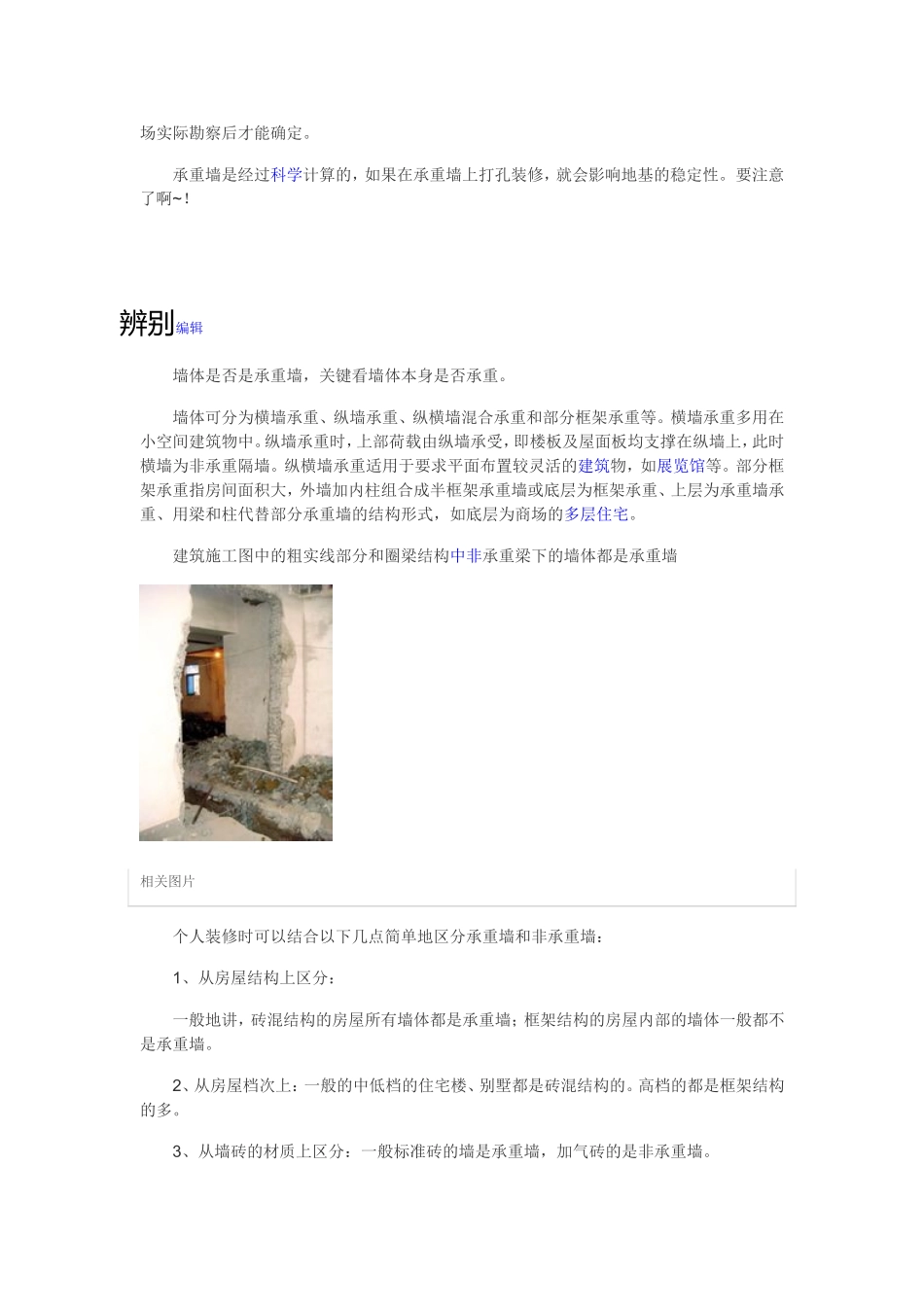

承重墙（支撑作用墙体）承重墙指支撑着上部楼层重量的墙体，在工程图上为黑色墙体，打掉会破坏整个建筑结构；非承重墙是指不支撑着上部楼层重量的墙体，只起到把一个房间和另一个房间隔开的作用，在工程图上为中空墙体，有没有这堵墙对建筑结构没什么大的影响。1简介编辑简单地说，楼板是支撑在承重墙、梁等结构构件上。在我们的房屋中，楼板的重承重墙量、家具的重量等等，要通过楼板传递给承重墙、结构梁，再通过承重墙、梁传递给下层承重墙或者结构柱，再传递给地基。形成整个房屋的结构骨架，就象人体的骨骼，对于整个房屋，是决定安全的重要部分。大家都有些力学知识吧，至少在中学学过物理，承重墙对于楼板来说，是支点，结构设计叫支座，对于一块楼板来说，在板中间和支座处的受力是不一样的，里面配的钢筋，上下都是反的，拆了承重墙，楼板没有了支座，后果很可怕。一旦出现楼板裂缝，会继续发展，裂缝会越来越大，直至断裂。实际受力状况会更复杂。墙体是否是承重墙，关键看墙体本身是否承重。建筑施工图中的粗实线部分和圈梁结构中非承重梁下的墙体都是承重墙。现场察验墙体上无预制圈梁的肯定是承重墙。非承重墙体一般在图纸上以细实线或虚线标注，为轻质、简易的材料制成的墙体，非承重墙一般较薄，仅做隔断墙体用。一般地讲，砖混结构的房屋所有墙体都是承重墙；框架结构的房屋内部的墙体一般都不是承重墙。当然具体到房屋结构本身，判断墙是否是承重墙，应仔细研究原建筑图纸并到现场实际勘察后才能确定。承重墙是经过科学计算的，如果在承重墙上打孔装修，就会影响地基的稳定性。要注意了啊~！2辨别编辑墙体是否是承重墙，关键看墙体本身是否承重。墙体可分为横墙承重、纵墙承重、纵横墙混合承重和部分框架承重等。横墙承重多用在小空间建筑物中。纵墙承重时，上部荷载由纵墙承受，即楼板及屋面板均支撑在纵墙上，此时横墙为非承重隔墙。纵横墙承重适用于要求平面布置较灵活的建筑物，如展览馆等。部分框架承重指房间面积大，外墙加内柱组合成半框架承重墙或底层为框架承重、上层为承重墙承重、用梁和柱代替部分承重墙的结构形式，如底层为商场的多层住宅。建筑施工图中的粗实线部分和圈梁结构中非承重梁下的墙体都是承重墙相关图片个人装修时可以结合以下几点简单地区分承重墙和非承重墙：1、从房屋结构上区分：一般地讲，砖混结构的房屋所有墙体都是承重墙；框架结构的房屋内部的墙体一般都不是承重墙。2、从房屋档次上：一般的中低档的住宅楼、别墅都是砖混结构的。高档的都是框架结构的多。3、从墙砖的材质上区分：一般标准砖的墙是承重墙，加气砖的是非承重墙。4、从墙的厚度分：150mm厚的隔墙是非承重墙，如卫生间，厨房出现较多。5、根据梁与墙的结合处区分：采用的斜排砖的方法的一定是非承重墙。墙与梁间紧密结合的可能是承重墙；6、通过声音判断：敲击墙体，有清脆的大回声的，是轻墙体，而承重墙应该没什么太多的声音。7、室内的墙角或墙体半中有柱子凸出的十有八九是框架结构3与剪力墙编辑用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。剪刀梯是一种比较常用的楼梯类型。现在做高层住宅，18层以上的高层住宅每个单元需要两个楼梯间作逃生通道。一般为了节省面积，减少公摊面积与投资，会做成剪刀梯的形式。剪刀梯的一般做法有:1、中间分隔墙做梁，梁支承于两边梯梁上，分隔墙采用砌块砌筑，楼梯梯板按单向板支承于梯梁上，这样受力明确，施工也较为简单，但若楼梯间进深较大，则分隔墙梁跨度较大，需要的高度较高，可能影响建筑净高（关联着梯梁高度）；2、中间分隔墙做混凝土墙，楼梯梯板单向支承于两边混凝土墙上，这种情况下，梯梁较小（因为只支承平台板），节约混凝土和钢筋，但是需要在两边混凝土墙上预留斜向插筋，施工较为麻烦且施工质量不容易保证；3、再一种是中间分隔墙做混凝土墙，楼梯梯板仍按单向支承在两边梯梁上，这样做，分隔墙可仅按构造处理，施工较为简便。对第三种方法，有的设计人员认为，因为混凝土墙总高度较高...
