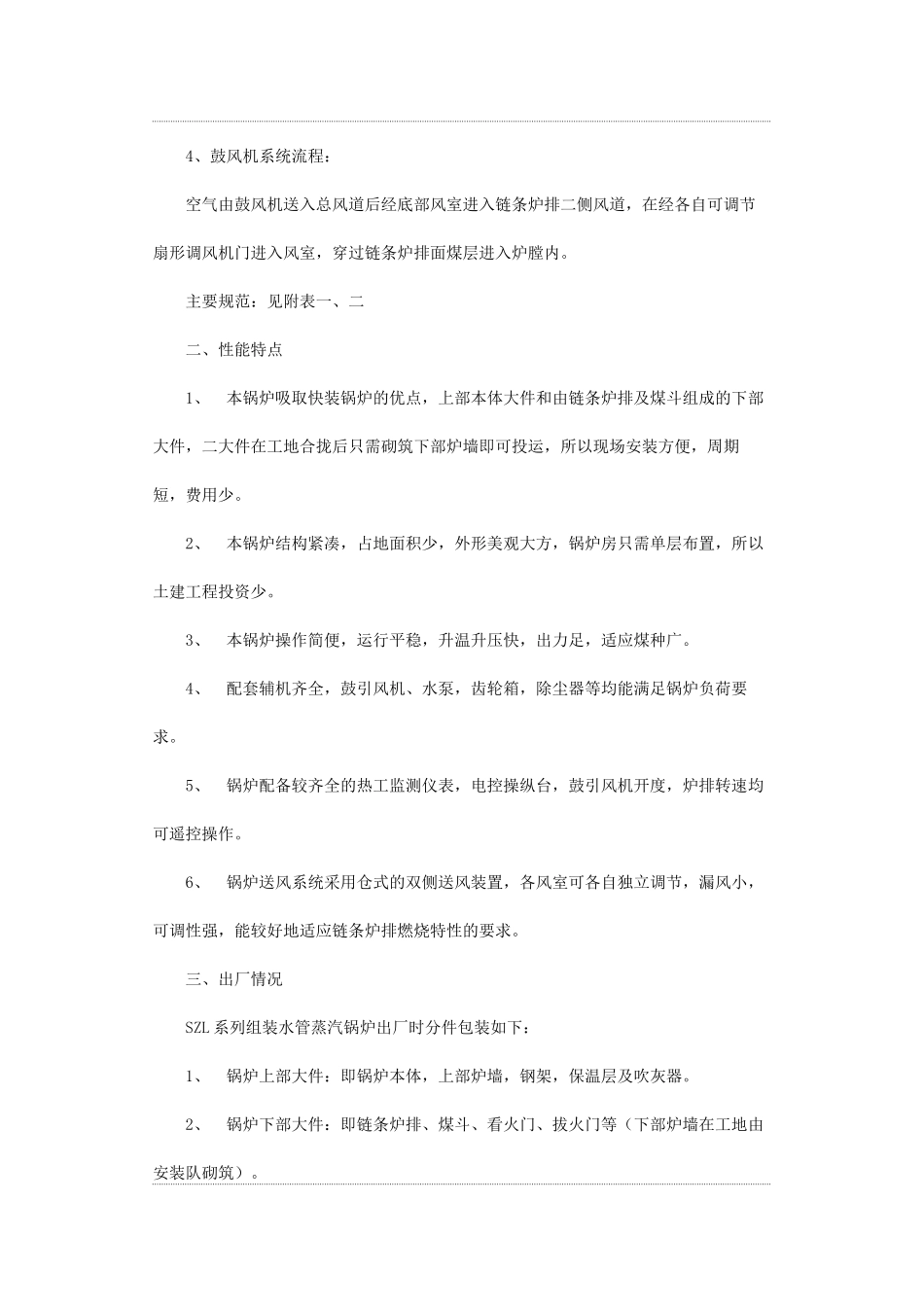

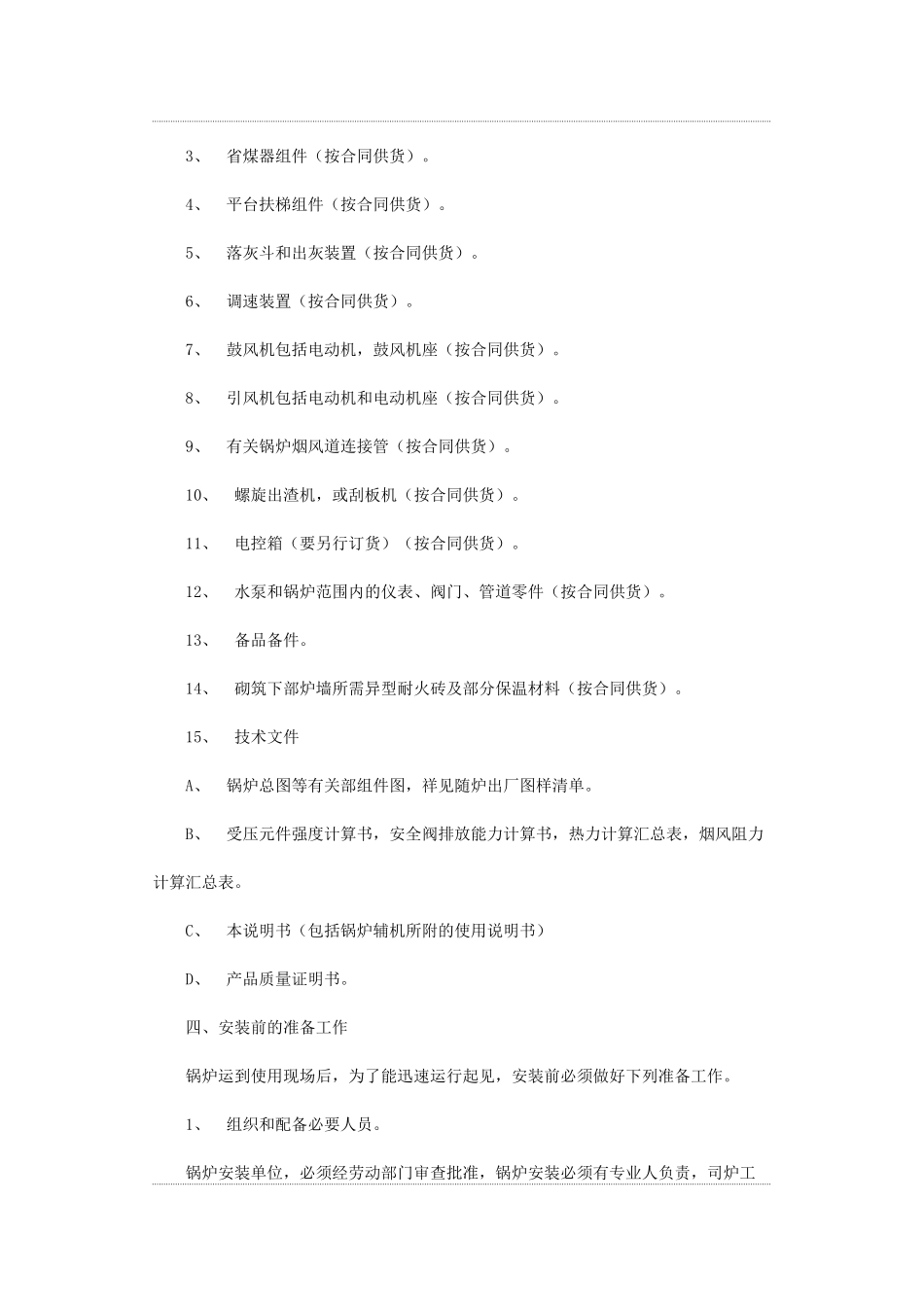

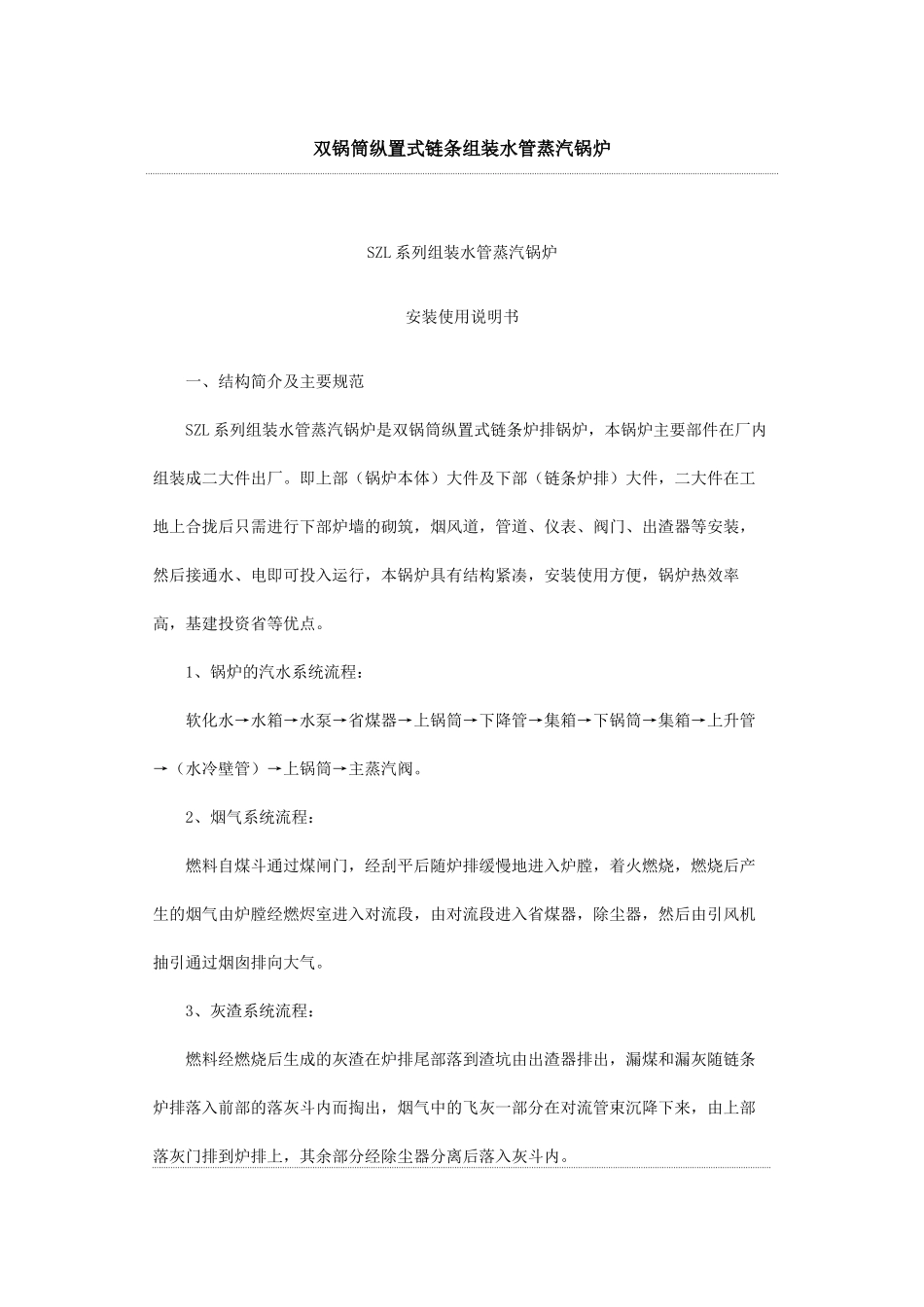

双锅筒纵置式链条组装水管蒸汽锅炉SZL系列组装水管蒸汽锅炉安装使用说明书一、结构简介及主要规范SZL系列组装水管蒸汽锅炉是双锅筒纵置式链条炉排锅炉，本锅炉主要部件在厂内组装成二大件出厂。即上部（锅炉本体）大件及下部（链条炉排）大件，二大件在工地上合拢后只需进行下部炉墙的砌筑，烟风道，管道、仪表、阀门、出渣器等安装，然后接通水、电即可投入运行，本锅炉具有结构紧凑，安装使用方便，锅炉热效率高，基建投资省等优点。1、锅炉的汽水系统流程：软化水→水箱→水泵→省煤器→上锅筒→下降管→集箱→下锅筒→集箱→上升管→（水冷壁管）→上锅筒→主蒸汽阀。2、烟气系统流程：燃料自煤斗通过煤闸门，经刮平后随炉排缓慢地进入炉膛，着火燃烧，燃烧后产生的烟气由炉膛经燃烬室进入对流段，由对流段进入省煤器，除尘器，然后由引风机抽引通过烟囱排向大气。3、灰渣系统流程：燃料经燃烧后生成的灰渣在炉排尾部落到渣坑由出渣器排出，漏煤和漏灰随链条炉排落入前部的落灰斗内而掏出，烟气中的飞灰一部分在对流管束沉降下来，由上部落灰门排到炉排上，其余部分经除尘器分离后落入灰斗内。4、鼓风机系统流程：空气由鼓风机送入总风道后经底部风室进入链条炉排二侧风道，在经各自可调节扇形调风机门进入风室，穿过链条炉排面煤层进入炉膛内。主要规范：见附表一、二二、性能特点1、本锅炉吸取快装锅炉的优点，上部本体大件和由链条炉排及煤斗组成的下部大件，二大件在工地合拢后只需砌筑下部炉墙即可投运，所以现场安装方便，周期短，费用少。2、本锅炉结构紧凑，占地面积少，外形美观大方，锅炉房只需单层布置，所以土建工程投资少。3、本锅炉操作简便，运行平稳，升温升压快，出力足，适应煤种广。4、配套辅机齐全，鼓引风机、水泵，齿轮箱，除尘器等均能满足锅炉负荷要求。5、锅炉配备较齐全的热工监测仪表，电控操纵台，鼓引风机开度，炉排转速均可遥控操作。6、锅炉送风系统采用仓式的双侧送风装置，各风室可各自独立调节，漏风小，可调性强，能较好地适应链条炉排燃烧特性的要求。三、出厂情况SZL系列组装水管蒸汽锅炉出厂时分件包装如下：1、锅炉上部大件：即锅炉本体，上部炉墙，钢架，保温层及吹灰器。2、锅炉下部大件：即链条炉排、煤斗、看火门、拔火门等（下部炉墙在工地由安装队砌筑）。3、省煤器组件（按合同供货）。4、平台扶梯组件（按合同供货）。5、落灰斗和出灰装置（按合同供货）。6、调速装置（按合同供货）。7、鼓风机包括电动机，鼓风机座（按合同供货）。8、引风机包括电动机和电动机座（按合同供货）。9、有关锅炉烟风道连接管（按合同供货）。10、螺旋出渣机，或刮板机（按合同供货）。11、电控箱（要另行订货）（按合同供货）。12、水泵和锅炉范围内的仪表、阀门、管道零件（按合同供货）。13、备品备件。14、砌筑下部炉墙所需异型耐火砖及部分保温材料（按合同供货）。15、技术文件A、锅炉总图等有关部组件图，祥见随炉出厂图样清单。B、受压元件强度计算书，安全阀排放能力计算书，热力计算汇总表，烟风阻力计算汇总表。C、本说明书（包括锅炉辅机所附的使用说明书）D、产品质量证明书。四、安装前的准备工作锅炉运到使用现场后，为了能迅速运行起见，安装前必须做好下列准备工作。1、组织和配备必要人员。锅炉安装单位，必须经劳动部门审查批准，锅炉安装必须有专业人负责，司炉工参加，并配有管道工，钳工、起重工、冷作工、电焊工辅助工。2、组织有关人员学习熟悉《蒸汽锅炉安全技术监察规程》及本锅炉有关技术文件，以了解和掌握安装，起重、运行、操作、维护保养等事项。3、确定安装地点①、安装地点最好能接近用汽地点，目的在于缩短输送管路，降低基本建设费用，减少管路散热损失。②、给水排水方便。③、燃料和灰渣的存放与运输方便。④、锅炉在安装运输时通畅。⑤、锅炉房的布置应符合劳动部《蒸汽锅炉安全技术监察规程》第八章锅炉房的规定，光线充足，通风良好，地面不应积水，为保证运行和检修方便，炉前空余从煤斗边缘开始不小于5米，炉后空余2.5米，左侧空余不少于2米，右侧空余2.5米。⑥、如果锅炉的上下大件在锅炉房外合拢，...
