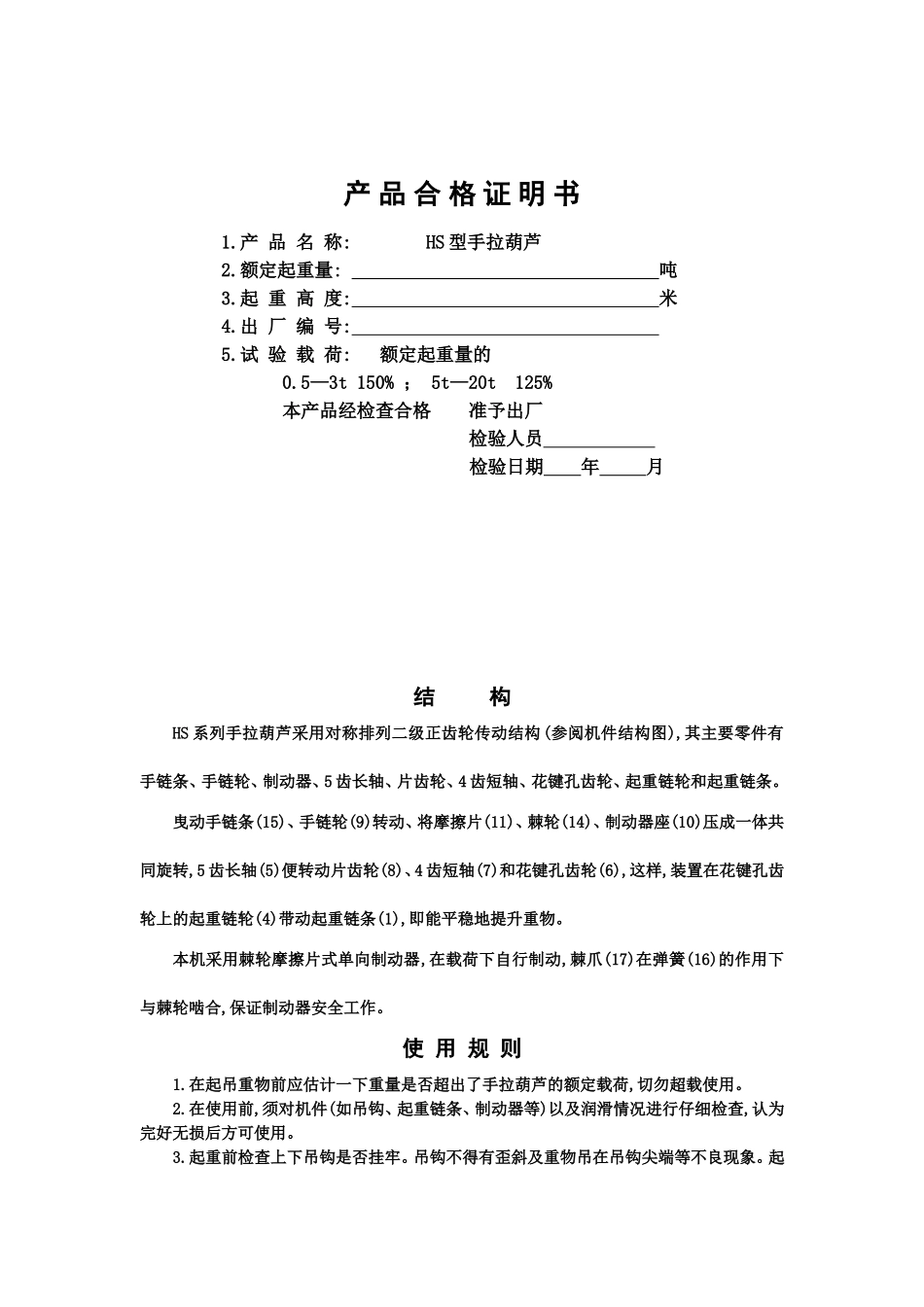

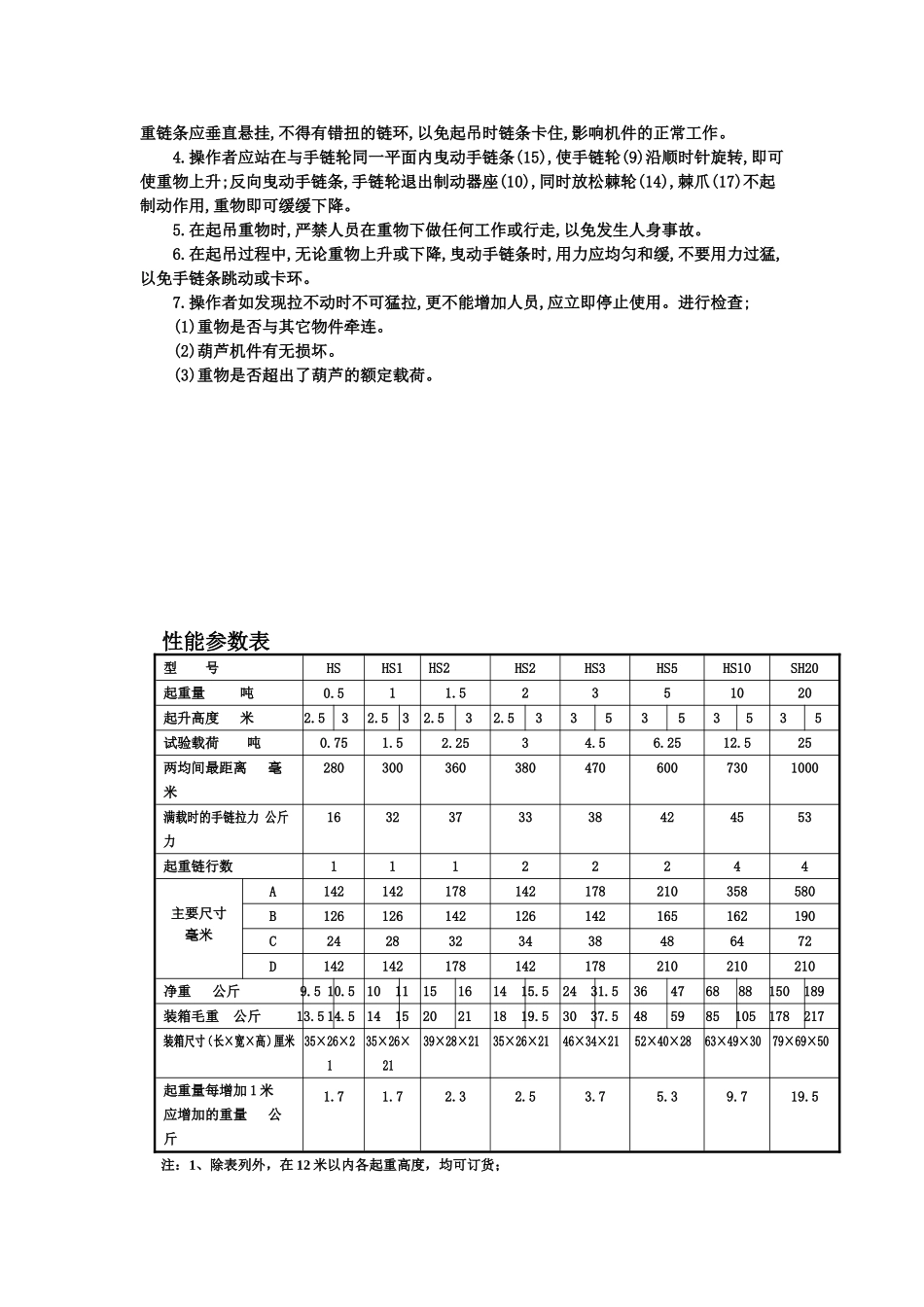

产品合格证明书1.产品名称:HS型手拉葫芦2.额定起重量:吨3.起重高度:米4.出厂编号:5.试验载荷:额定起重量的0.5—3t150%；5t—20t125%本产品经检查合格准予出厂检验人员检验日期年月结构HS系列手拉葫芦采用对称排列二级正齿轮传动结构(参阅机件结构图),其主要零件有手链条、手链轮、制动器、5齿长轴、片齿轮、4齿短轴、花键孔齿轮、起重链轮和起重链条。曳动手链条(15)、手链轮(9)转动、将摩擦片(11)、棘轮(14)、制动器座(10)压成一体共同旋转,5齿长轴(5)便转动片齿轮(8)、4齿短轴(7)和花键孔齿轮(6),这样,装置在花键孔齿轮上的起重链轮(4)带动起重链条(1),即能平稳地提升重物。本机采用棘轮摩擦片式单向制动器,在载荷下自行制动,棘爪(17)在弹簧(16)的作用下与棘轮啮合,保证制动器安全工作。使用规则1.在起吊重物前应估计一下重量是否超出了手拉葫芦的额定载荷,切勿超载使用。2.在使用前,须对机件(如吊钩、起重链条、制动器等)以及润滑情况进行仔细检查,认为完好无损后方可使用。3.起重前检查上下吊钩是否挂牢。吊钩不得有歪斜及重物吊在吊钩尖端等不良现象。起重链条应垂直悬挂,不得有错扭的链环,以免起吊时链条卡住,影响机件的正常工作。4.操作者应站在与手链轮同一平面内曳动手链条(15),使手链轮(9)沿顺时针旋转,即可使重物上升;反向曳动手链条,手链轮退出制动器座(10),同时放松棘轮(14),棘爪(17)不起制动作用,重物即可缓缓下降。5.在起吊重物时,严禁人员在重物下做任何工作或行走,以免发生人身事故。6.在起吊过程中,无论重物上升或下降,曳动手链条时,用力应均匀和缓,不要用力过猛,以免手链条跳动或卡环。7.操作者如发现拉不动时不可猛拉,更不能增加人员,应立即停止使用。进行检查;(1)重物是否与其它物件牵连。(2)葫芦机件有无损坏。(3)重物是否超出了葫芦的额定载荷。性能参数表型号HSHS1HS2HS2HS3HS5HS10SH20起重量吨0.511.52351020起升高度米2.532.532.532.5335353535试验载荷吨0.751.52.2534.56.2512.525两均间最距离毫米2803003603804706007301000满载时的手链拉力公斤力1632373338424553起重链行数11122244主要尺寸毫米A142142178142178210358580B126126142126142165162190C2428323438486472D142142178142178210210210净重公斤9.510.5101115161415.52431.536476888150189装箱毛重公斤13.514.5141520211819.53037.5485985105178217装箱尺寸（长×宽×高）厘米35×26×2135×26×2139×28×2135×26×2146×34×2152×40×2863×49×3079×69×50起重量每增加1米应增加的重量公斤1.71.72.32.53.75.39.719.5注：1、除表列外，在12米以内各起重高度，均可订货；2、由于我们的产品不断改进发展，因此产品的详细结构可能与本样本有出入。维护方法1.使用完毕应将葫芦上的泥垢擦净,然后存放在干燥地点,避免受潮生锈和腐蚀。2.每年应由较熟悉葫芦机构者,用煤油清洗机件,在齿轮和轴承承部分加黄油润滑。3.齿轮的安装如C—C部视图所示位置,应使两只片齿轮8的“0”字标记安装在同一直线上。4.起重链轮班左右轴承的滚柱12。可用黄油粘附在起重链轮轴颈上,再装入墙板的轴承外圈13内。5.安装制动装置部分时,注意棘轮齿槽与棘爪部啮合良好,弹簧对棘爪的控制应灵活可靠。装上手链轮后,顺时针旋转手链轮,应将轮棘、摩擦片压紧在制动器座上,逆时针旋转手链轮,棘轮与摩擦片间应留有空隙。6.支撑杆3与右墙板2为静配合,用户切勿拆卸,以免松动。7.防止不懂本机性能原理者随意拆装。8.葫芦经过清洗检修,应进行空载和重载试验,确认工作正常时,才能交付使用。9.在加油和使用过程中,制动器的摩擦表面必须保持干净,制动器部分应经常检查,防止制动失灵,发生重物自坠现象。HS系列手拉葫芦备件明细目录1.起重链11.摩擦片21.左墙板31.外墙板2.右墙板12.滚柱22.吊链板32.滚柱3.支撑杆甲13.轴承外圈23.吊销33.罩壳4.起重链轮14.棘轮24.挡板34.游轮轴5.五齿长轴15.手链条25.弹性挡圈35.滚针6.花键孔齿轮16.棘爪弹簧26.插销36.导轮7.四齿短轴17.棘爪27.导轮37.吊勾梁8.片齿轮18.手链轮罩壳28.钢套38.吊勾9.手链轮19.弹性挡圈29.支撑杆乙39.卡索板装箱单本箱内装有:1.装箱单2.合格证3.使用维护说明书共1份HS型手拉...
