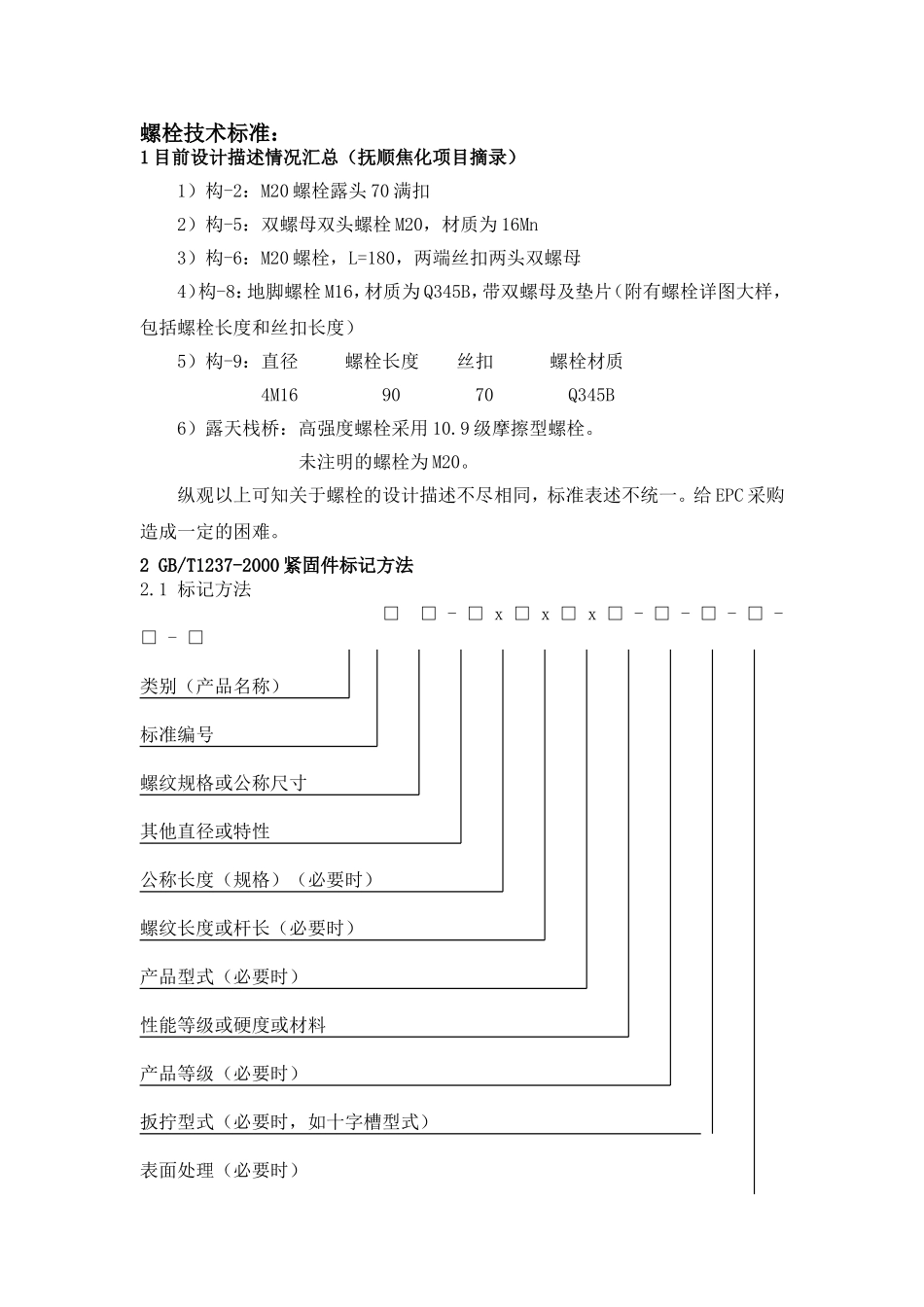

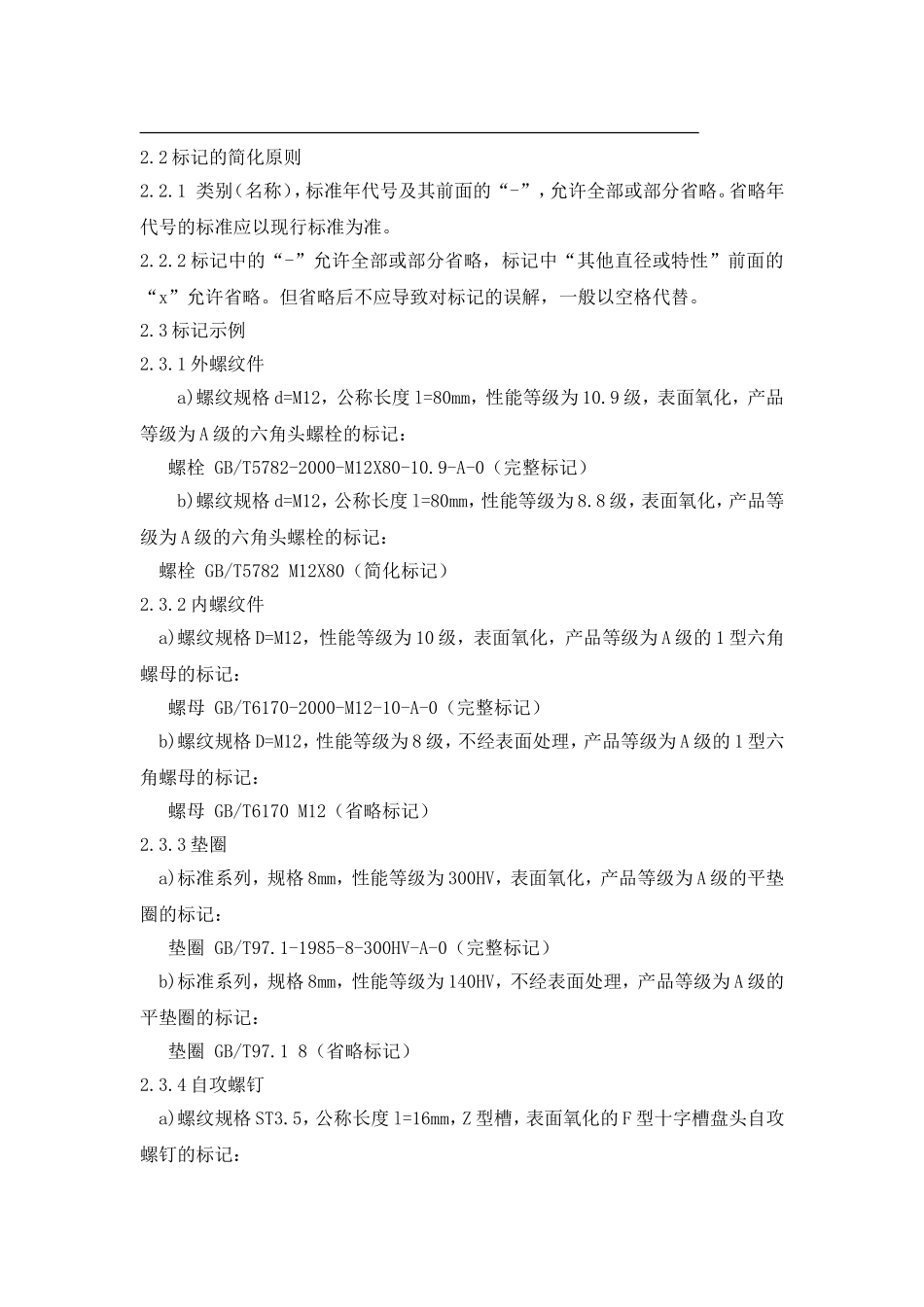

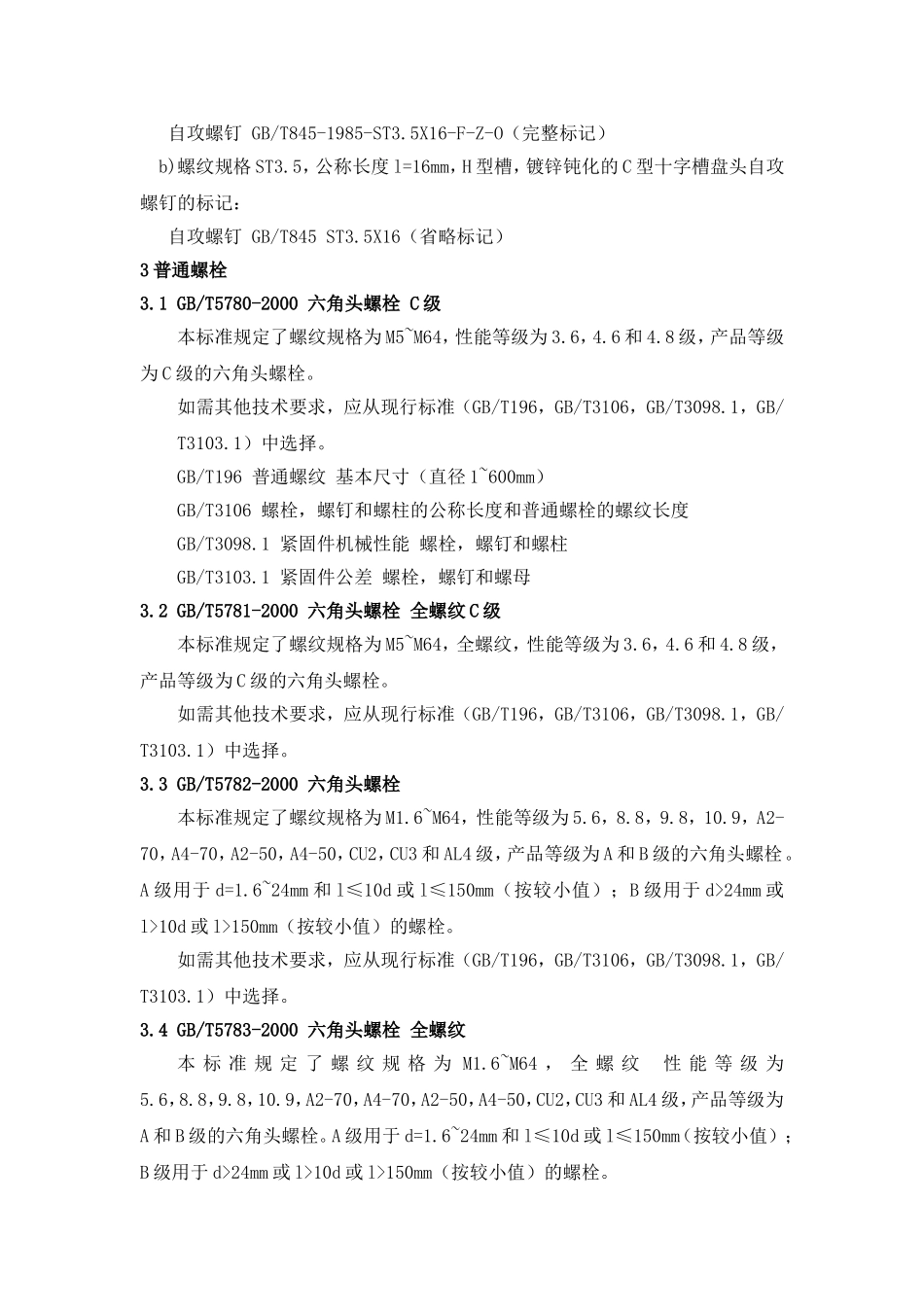

螺栓技术标准：1目前设计描述情况汇总（抚顺焦化项目摘录）1）构-2：M20螺栓露头70满扣2）构-5：双螺母双头螺栓M20，材质为16Mn3）构-6：M20螺栓，L=180，两端丝扣两头双螺母4）构-8：地脚螺栓M16，材质为Q345B，带双螺母及垫片（附有螺栓详图大样，包括螺栓长度和丝扣长度）5）构-9：直径螺栓长度丝扣螺栓材质4M169070Q345B6）露天栈桥：高强度螺栓采用10.9级摩擦型螺栓。未注明的螺栓为M20。纵观以上可知关于螺栓的设计描述不尽相同，标准表述不统一。给EPC采购造成一定的困难。2GB/T1237-2000紧固件标记方法2.1标记方法□□-□x□x□x□-□-□-□-□-□类别（产品名称）标准编号螺纹规格或公称尺寸其他直径或特性公称长度（规格）（必要时）螺纹长度或杆长（必要时）产品型式（必要时）性能等级或硬度或材料产品等级（必要时）扳拧型式（必要时，如十字槽型式）表面处理（必要时）2.2标记的简化原则2.2.1类别（名称），标准年代号及其前面的“-”，允许全部或部分省略。省略年代号的标准应以现行标准为准。2.2.2标记中的“-”允许全部或部分省略，标记中“其他直径或特性”前面的“x”允许省略。但省略后不应导致对标记的误解，一般以空格代替。2.3标记示例2.3.1外螺纹件a)螺纹规格d=M12，公称长度l=80mm，性能等级为10.9级，表面氧化，产品等级为A级的六角头螺栓的标记：螺栓GB/T5782-2000-M12X80-10.9-A-0（完整标记）b)螺纹规格d=M12，公称长度l=80mm，性能等级为8.8级，表面氧化，产品等级为A级的六角头螺栓的标记：螺栓GB/T5782M12X80（简化标记）2.3.2内螺纹件a)螺纹规格D=M12，性能等级为10级，表面氧化，产品等级为A级的1型六角螺母的标记：螺母GB/T6170-2000-M12-10-A-0（完整标记）b)螺纹规格D=M12，性能等级为8级，不经表面处理，产品等级为A级的1型六角螺母的标记：螺母GB/T6170M12（省略标记）2.3.3垫圈a)标准系列，规格8mm，性能等级为300HV，表面氧化，产品等级为A级的平垫圈的标记：垫圈GB/T97.1-1985-8-300HV-A-0（完整标记）b)标准系列，规格8mm，性能等级为140HV，不经表面处理，产品等级为A级的平垫圈的标记：垫圈GB/T97.18（省略标记）2.3.4自攻螺钉a)螺纹规格ST3.5，公称长度l=16mm，Z型槽，表面氧化的F型十字槽盘头自攻螺钉的标记：自攻螺钉GB/T845-1985-ST3.5X16-F-Z-O（完整标记）b)螺纹规格ST3.5，公称长度l=16mm，H型槽，镀锌钝化的C型十字槽盘头自攻螺钉的标记：自攻螺钉GB/T845ST3.5X16（省略标记）3普通螺栓3.1GB/T5780-2000六角头螺栓C级本标准规定了螺纹规格为M5~M64，性能等级为3.6，4.6和4.8级，产品等级为C级的六角头螺栓。如需其他技术要求，应从现行标准（GB/T196，GB/T3106，GB/T3098.1，GB/T3103.1）中选择。GB/T196普通螺纹基本尺寸（直径1~600mm）GB/T3106螺栓，螺钉和螺柱的公称长度和普通螺栓的螺纹长度GB/T3098.1紧固件机械性能螺栓，螺钉和螺柱GB/T3103.1紧固件公差螺栓，螺钉和螺母3.2GB/T5781-2000六角头螺栓全螺纹C级本标准规定了螺纹规格为M5~M64，全螺纹，性能等级为3.6，4.6和4.8级，产品等级为C级的六角头螺栓。如需其他技术要求，应从现行标准（GB/T196，GB/T3106，GB/T3098.1，GB/T3103.1）中选择。3.3GB/T5782-2000六角头螺栓本标准规定了螺纹规格为M1.6~M64，性能等级为5.6，8.8，9.8，10.9，A2-70，A4-70，A2-50，A4-50，CU2，CU3和AL4级，产品等级为A和B级的六角头螺栓。A级用于d=1.6~24mm和l≤10d或l≤150mm（按较小值）；B级用于d>24mm或l>10d或l>150mm（按较小值）的螺栓。如需其他技术要求，应从现行标准（GB/T196，GB/T3106，GB/T3098.1，GB/T3103.1）中选择。3.4GB/T5783-2000六角头螺栓全螺纹本标准规定了螺纹规格为M1.6~M64，全螺纹性能等级为5.6，8.8，9.8，10.9，A2-70，A4-70，A2-50，A4-50，CU2，CU3和AL4级，产品等级为A和B级的六角头螺栓。A级用于d=1.6~24mm和l≤10d或l≤150mm（按较小值）；B级用于d>24mm或l>10d或l>150mm（按较小值）的螺栓。如需其他技术要求，应从现行标准（GB/T196，GB/T3106，GB/T3098.1，GB/T3103.1）中选择。3.5GB/T41-2000六角螺母C级本标准规定了螺纹规格为M5~M64，性能等...
