数值分析方法与地基沉降计算常用方法的比较与分析VIP免费

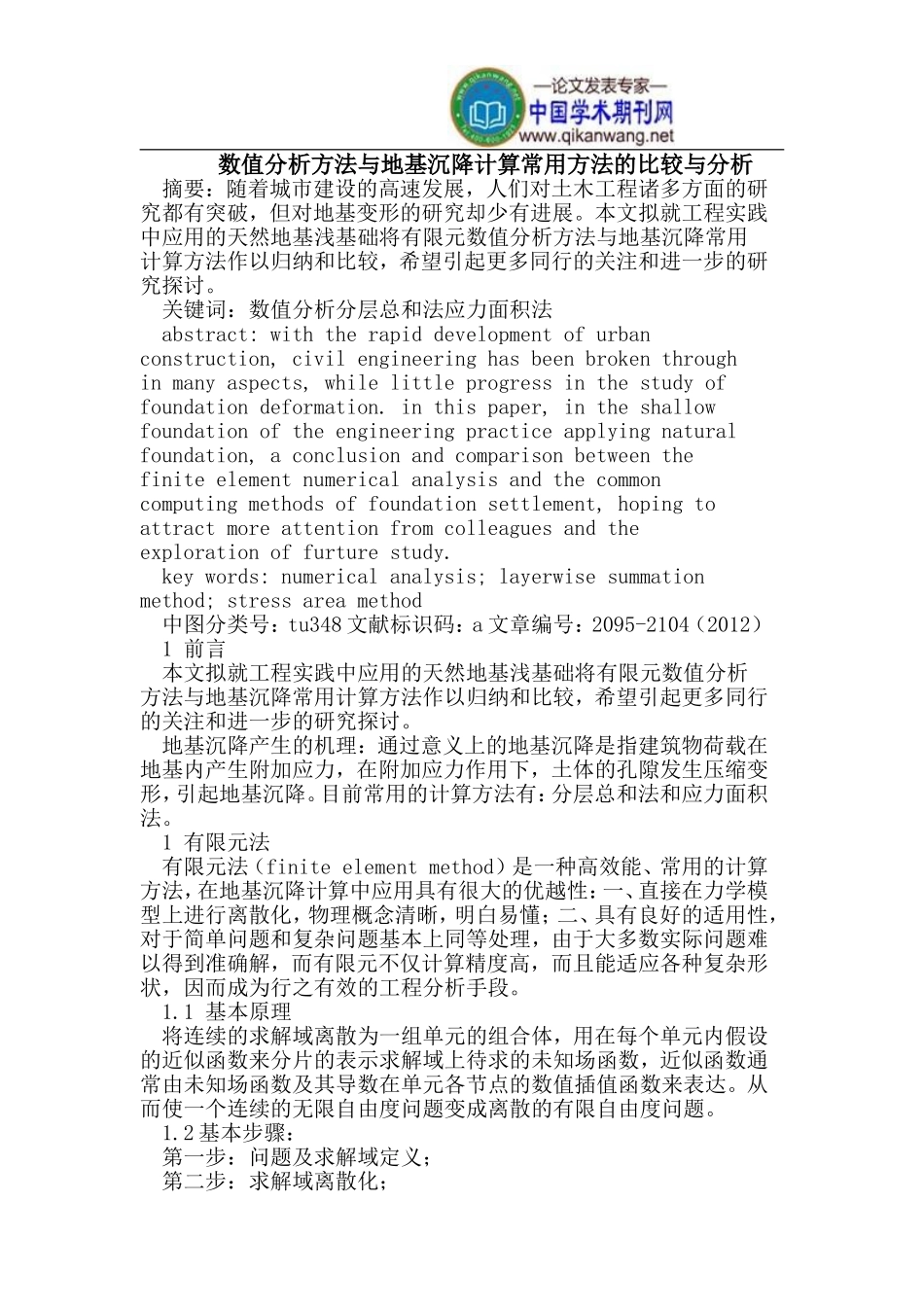

数值分析方法与地基沉降计算常用方法的比较与分析摘要：随着城市建设的高速发展，人们对土木工程诸多方面的研究都有突破，但对地基变形的研究却少有进展。本文拟就工程实践中应用的天然地基浅基础将有限元数值分析方法与地基沉降常用计算方法作以归纳和比较，希望引起更多同行的关注和进一步的研究探讨。关键词：数值分析分层总和法应力面积法abstract:withtherapiddevelopmentofurbanconstruction,civilengineeringhasbeenbrokenthroughinmanyaspects,whilelittleprogressinthestudyoffoundationdeformation.inthispaper,intheshallowfoundationoftheengineeringpracticeapplyingnaturalfoundation,aconclusionandcomparisonbetweenthefiniteelementnumericalanalysisandthecommoncomputingmethodsoffoundationsettlement,hopingtoattractmoreattentionfromcolleaguesandtheexplorationoffurturestudy.keywords:numericalanalysis;layerwisesummationmethod;stressareamethod中图分类号：tu348文献标识码：a文章编号：2095-2104（2012）1前言本文拟就工程实践中应用的天然地基浅基础将有限元数值分析方法与地基沉降常用计算方法作以归纳和比较，希望引起更多同行的关注和进一步的研究探讨。地基沉降产生的机理：通过意义上的地基沉降是指建筑物荷载在地基内产生附加应力，在附加应力作用下，土体的孔隙发生压缩变形，引起地基沉降。目前常用的计算方法有：分层总和法和应力面积法。1有限元法有限元法（finiteelementmethod）是一种高效能、常用的计算方法，在地基沉降计算中应用具有很大的优越性：一、直接在力学模型上进行离散化，物理概念清晰，明白易懂；二、具有良好的适用性，对于简单问题和复杂问题基本上同等处理，由于大多数实际问题难以得到准确解，而有限元不仅计算精度高，而且能适应各种复杂形状，因而成为行之有效的工程分析手段。1.1基本原理将连续的求解域离散为一组单元的组合体，用在每个单元内假设的近似函数来分片的表示求解域上待求的未知场函数，近似函数通常由未知场函数及其导数在单元各节点的数值插值函数来表达。从而使一个连续的无限自由度问题变成离散的有限自由度问题。1.2基本步骤：第一步：问题及求解域定义；第二步：求解域离散化；第三步：确定状态变量及控制方法；第四步：单元推导；第五步：总装求解；第六步：联立方程组求解和结果解释；简言之，有限元分析可分成三个阶段，前处理、处理和后处理。前处理是建立有限元模型，完成单元网格划分；后处理则是采集处理分析结果，使用户能简便提取信息，了解计算结果2沉降计算的分层总和法2.1基本原理分别计算基础中心点下地基各分层土的压缩变形量si，认为基础的平均沉降量s等于si的总和，即（1）式中n—计算深度范围内土的分层数。计算时si，假设土层只发生竖向压缩变形，没有侧向变形。2.2计算步骤1）选择沉降计算剖面，在每一个剖面上选择若干计算点。2）将地基分层。3）求出计算点垂线上各分层层面处的竖向自重应力（应从地面起算），并绘出它的分布曲线。4）求出计算点垂线上各分层层面处的竖向附加应力，并绘出它的分布曲线，取=0.2（中、低压缩性土）或0.1（高压缩性土）处的土层深度为沉降计算的土层深度。5）求出各分层的平均自重应力和平均附加应力：（2）（3）式中、—第i分层土上、下层面处的自重应力；、—第i分层土上、下层面处的附加应力。6）计算各分层土的压缩量si。7）按式（1）计算基础各点的沉降量。3地基沉降量计算的应力面积法《建筑地基基础设计规范》所推荐的地基最终沉降量计算方法是另一种形式的分层总和法。该方法采用了“应力面积”的概念，因而称为应力面积法。应力面积法地基最终沉降量s的计算公式如下：（4）式中，n―地基沉降计算深度范围内所划分的土层数。确定地基沉降计算深度该方法中地基沉降计算深度zn可通过试算确定，要求满足下式条件：(5)式中—在计算深度zn范围内第i层土的计算沉降量（mm）；—在计算深度zn处向上取厚度为δz土层的计算沉降量（mm），δz按表6-7确定。δz值表表6-7按式（5）所确定的沉降计算深度下如有较软土层时，尚应向下继续计算，直...
