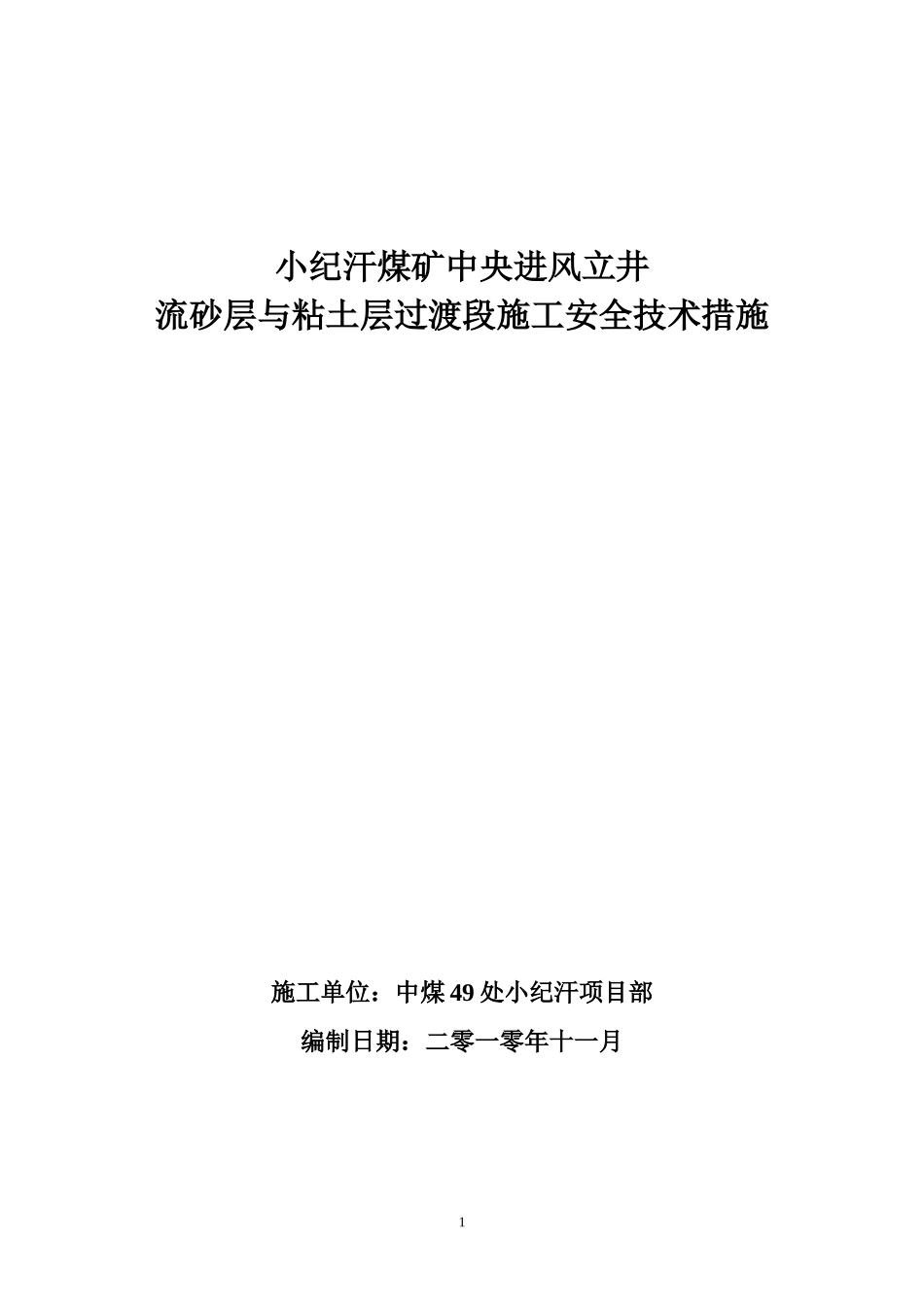

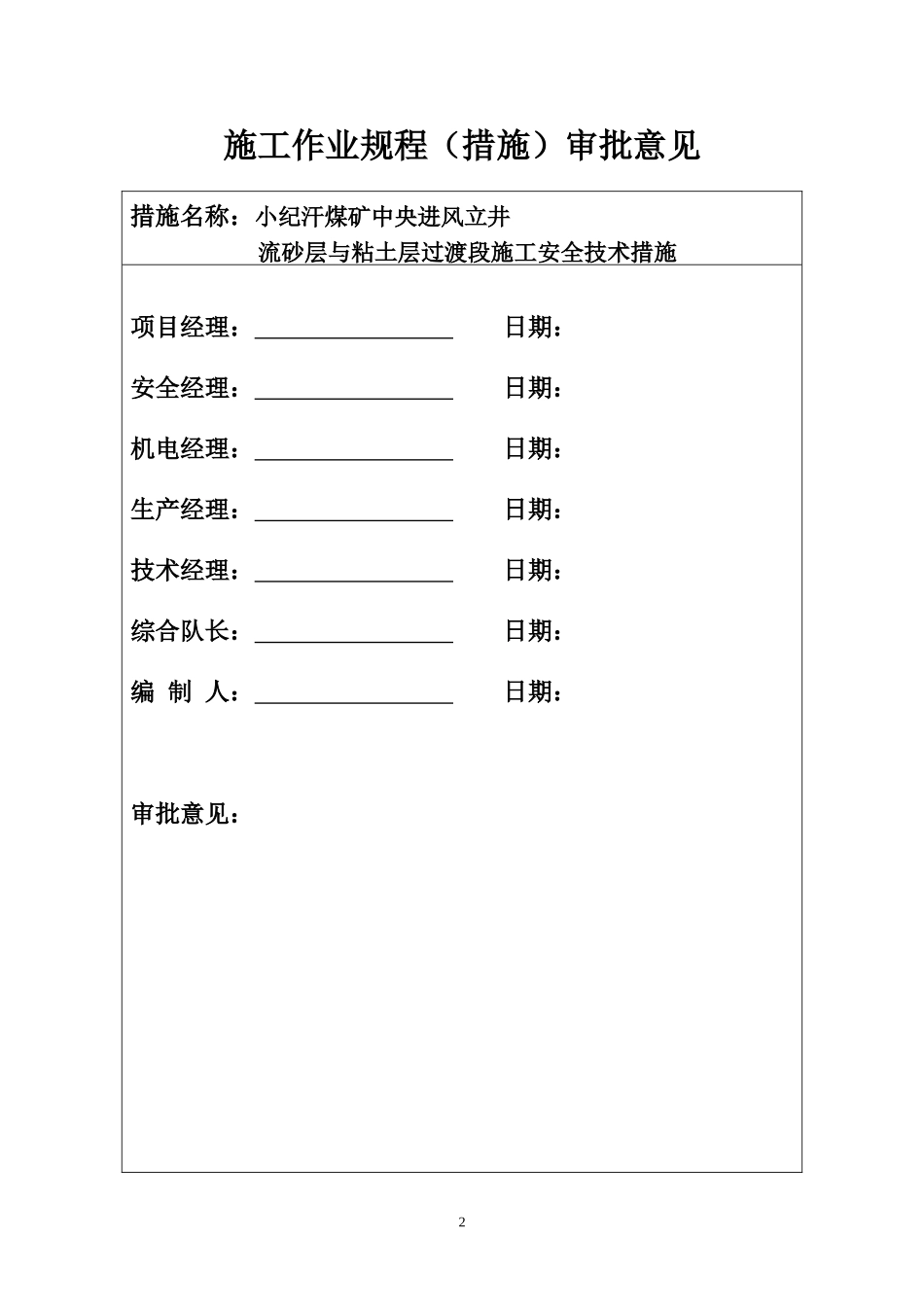

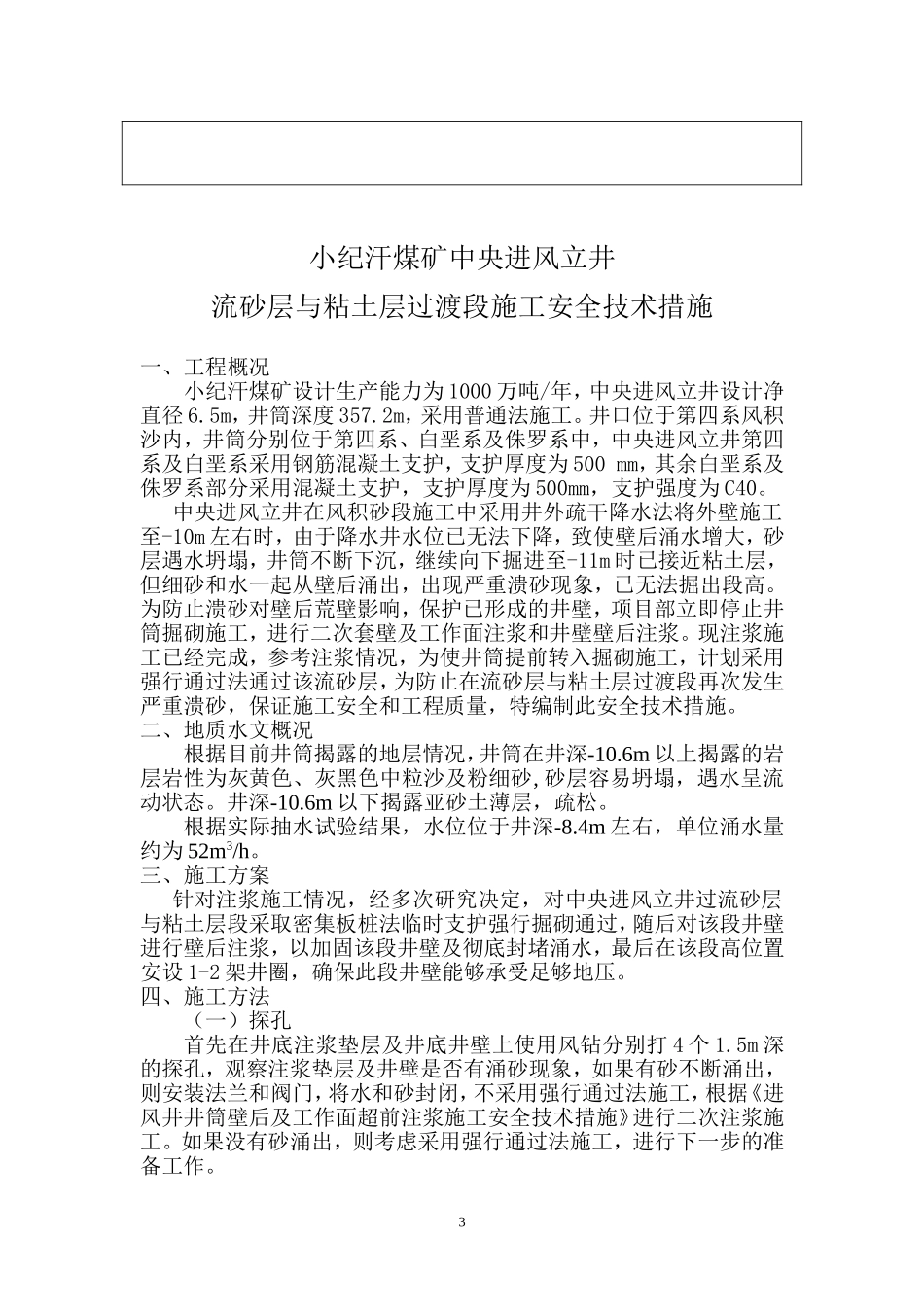

小纪汗煤矿中央进风立井流砂层与粘土层过渡段施工安全技术措施施工单位：中煤49处小纪汗项目部编制日期：二零一零年十一月1施工作业规程（措施）审批意见措施名称：小纪汗煤矿中央进风立井流砂层与粘土层过渡段施工安全技术措施项目经理：日期：安全经理：日期：机电经理：日期：生产经理：日期：技术经理：日期：综合队长：日期：编制人：日期：审批意见：2小纪汗煤矿中央进风立井流砂层与粘土层过渡段施工安全技术措施一、工程概况小纪汗煤矿设计生产能力为1000万吨/年，中央进风立井设计净直径6.5m，井筒深度357.2m，采用普通法施工。井口位于第四系风积沙内，井筒分别位于第四系、白垩系及侏罗系中，中央进风立井第四系及白垩系采用钢筋混凝土支护，支护厚度为500mm，其余白垩系及侏罗系部分采用混凝土支护，支护厚度为500mm，支护强度为C40。中央进风立井在风积砂段施工中采用井外疏干降水法将外壁施工至-10m左右时，由于降水井水位已无法下降，致使壁后涌水增大，砂层遇水坍塌，井筒不断下沉，继续向下掘进至-11m时已接近粘土层，但细砂和水一起从壁后涌出，出现严重溃砂现象，已无法掘出段高。为防止溃砂对壁后荒壁影响，保护已形成的井壁，项目部立即停止井筒掘砌施工，进行二次套壁及工作面注浆和井壁壁后注浆。现注浆施工已经完成，参考注浆情况，为使井筒提前转入掘砌施工，计划采用强行通过法通过该流砂层，为防止在流砂层与粘土层过渡段再次发生严重溃砂，保证施工安全和工程质量，特编制此安全技术措施。二、地质水文概况根据目前井筒揭露的地层情况，井筒在井深-10.6m以上揭露的岩层岩性为灰黄色、灰黑色中粒沙及粉细砂,砂层容易坍塌，遇水呈流动状态。井深-10.6m以下揭露亚砂土薄层，疏松。根据实际抽水试验结果，水位位于井深-8.4m左右，单位涌水量约为52m3/h。三、施工方案针对注浆施工情况，经多次研究决定，对中央进风立井过流砂层与粘土层段采取密集板桩法临时支护强行掘砌通过，随后对该段井壁进行壁后注浆，以加固该段井壁及彻底封堵涌水，最后在该段高位置安设1-2架井圈，确保此段井壁能够承受足够地压。四、施工方法（一）探孔首先在井底注浆垫层及井底井壁上使用风钻分别打4个1.5m深的探孔，观察注浆垫层及井壁是否有涌砂现象，如果有砂不断涌出，则安装法兰和阀门，将水和砂封闭，不采用强行通过法施工，根据《进风井井筒壁后及工作面超前注浆施工安全技术措施》进行二次注浆施工。如果没有砂涌出，则考虑采用强行通过法施工，进行下一步的准备工作。3（二）止浆垫的破除首先采用人工风镐、铁锹装罐方式将井筒工作面中央区域破除，并检查井底预注浆后工作面的岩层情况，判断井筒是否能够向下部掘进，如果砂没有流动性，则将剩余止浆垫对称分成4片，采用人工风镐、铁锹装罐方式逐片破除逐片支护。（三）井筒掘进井筒从内壁碹头位置继续向下掘进时采用人工风镐、铁锹装罐方式逐片掘进，如果该片区域荒井帮溃砂或片帮严重，岩层出现坍塌流动现象，应立即停止强行通过法施工，根据《进风井井筒壁后及工作面超前注浆施工安全技术措施》进行二次注浆施工。如果掘进区域荒井帮岩层条件较好，没有片帮和流砂现象，按荒半径为3750mm向下掘进，掘进时要分块顺序挖掘，每隔1.5m采用20#工字钢打一个点柱，点柱下端加300mm×300mm厚度20mm钢板做鞋。点柱要及时施工，防止上部井壁突然脱落，掘进时如果局部出现流水流砂现象，应快速采用草毡或编织袋和木楔封堵，并及时将前端带有楔形的10#槽钢（长度1600mm），沿荒井帮（半径3750mm）外侧向下施工板桩。板桩要密集布置，不得有缝隙，板桩采用大锤砸入下部岩层。（四）立模、浇筑混凝土掘够1000mm段高及2-4块组合模板长度后，用高1m的组合模板进行立模，校正并支撑牢固后进行浇筑，砼强度等级C40。在地面搅拌好的砼通过输料管下放到井底溜槽内二次混合搅拌均匀后直接入模，砼入模温度应控制在15℃以上，每段浇灌高度要不低于模板上沿，浇筑砼时要垂直入模，对称连续分层浇注，均匀震捣，确保模板不发生移动；振捣工作要求定人、定点分层振捣，分层厚度不超过300mm，且均匀布置振点，间距一般为300～400mm，不得出现漏...
