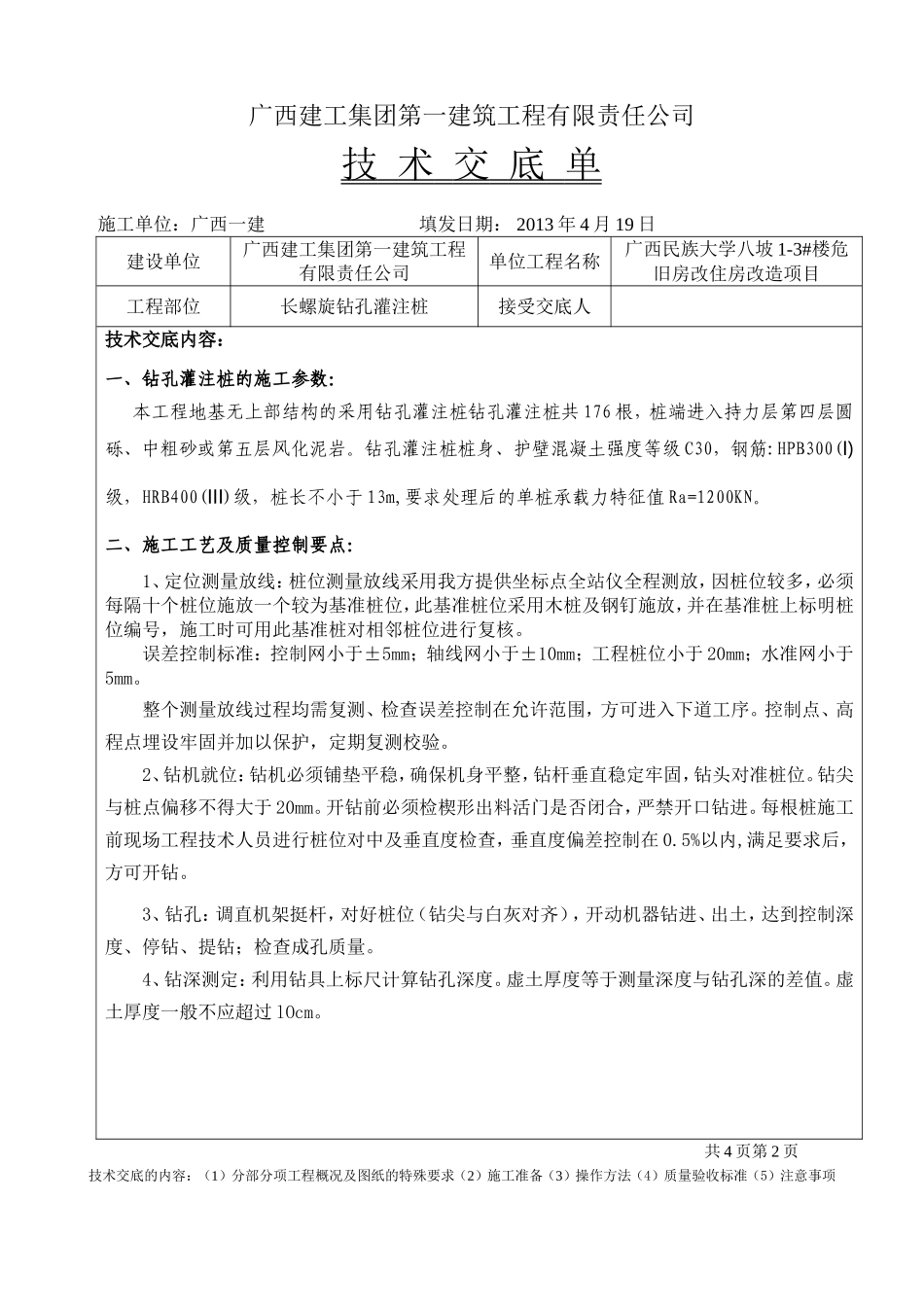

广西建工集团第一建筑工程有限责任公司技术交底单施工单位：广西一建填发日期：2013年4月19日建设单位广西建工集团第一建筑工程有限责任公司单位工程名称广西民族大学八坡1-3#楼危旧房改住房改造项目工程部位长螺旋钻孔灌注桩接受交底人技术交底内容：一、钻孔灌注桩的施工参数：本工程地基无上部结构的采用钻孔灌注桩钻孔灌注桩共176根，桩端进入持力层第四层圆砾、中粗砂或第五层风化泥岩。钻孔灌注桩桩身、护壁混凝土强度等级C30，钢筋:HPB300(Ι)级，HRB400(ΙΙΙ)级，桩长不小于13m,要求处理后的单桩承载力特征值Ra=1200KN。二、施工工艺及质量控制要点：1、定位测量放线：桩位测量放线采用我方提供坐标点全站仪全程测放，因桩位较多，必须每隔十个桩位施放一个较为基准桩位，此基准桩位采用木桩及钢钉施放，并在基准桩上标明桩位编号，施工时可用此基准桩对相邻桩位进行复核。误差控制标准：控制网小于±5mm；轴线网小于±10mm；工程桩位小于20mm；水准网小于5mm。整个测量放线过程均需复测、检查误差控制在允许范围，方可进入下道工序。控制点、高程点埋设牢固并加以保护，定期复测校验。2、钻机就位：钻机必须铺垫平稳，确保机身平整，钻杆垂直稳定牢固，钻头对准桩位。钻尖与桩点偏移不得大于20mm。开钻前必须检楔形出料活门是否闭合，严禁开口钻进。每根桩施工前现场工程技术人员进行桩位对中及垂直度检查，垂直度偏差控制在0.5%以内,满足要求后，方可开钻。3、钻孔：调直机架挺杆，对好桩位（钻尖与白灰对齐），开动机器钻进、出土，达到控制深度、停钻、提钻；检查成孔质量。4、钻深测定：利用钻具上标尺计算钻孔深度。虚土厚度等于测量深度与钻孔深的差值。虚土厚度一般不应超过lOcm。共4页第2页技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项广西建工集团第一建筑工程有限责任公司技术交底单施工单位：广西一建填发日期：2013年4月19日建设单位广西建工集团第一建筑工程有限责任公司单位工程名称广西民族大学八坡1-3#楼危旧房改住房改造项目工程部位长螺旋钻孔灌注桩接受交底人技术交底内容：5、孔径控制：钻进遇有含石块较多的土层，或含水量较人的软塑粘土层时，必须防止钻杆晃动引起孔径扩人，致使孔壁附着扰动土和孔底增加回落土。6、孔底土清理：钴到预定钻深度，必须在深处进行空转清土，然后停止转动，提钻杆，不得同转钻杆。孔底的虚土厚度不得超过50mm时，超过时要分析原因，及时报施工员，采取处理措施。进钻过程中散落在地面上的土，必须随时用挖掘机挖清运走。7、终孔，压灌混凝土钻到设计标高或持力层后，应由施工员进行终孔验收，经验收合格并作好记录后,先将钻杆提升0.3～0.5m开始泵送砼，后边提升边灌注砼，提杆的速度要和泵送的速度相适应，一般为1～1.5m/min，具体视泵送机工作效率现场调整直到成桩，确保钻杆不被拔空和中心管内至少有0.1m3的混凝土，根据设计及规范要求，混凝土的坍落度一般宜为120-180mm保证超灌500mm，直至混凝土顶面不再下降为止，混凝土的充盈系数宜为1.0～1.2。灌时必须连续进行，泵斗内要有一定的混凝土容量，混凝土容量要高出进料口40cm以上。8、吊放钢筋笼：吊入钢筋笼时，要对准孔位，吊直扶稳，缓慢下沉，避免碰撞孔壁。钢筋笼上放到设计位置时，钢筋笼制作长度必须设计的满笼要求。两段钢筋笼连接时，应采用焊接，以确保钢筋的位置正确，保护层符合要求。9、雨期施工：雨期严格坚持随钻随打的规定，以防遇雨成孔后灌水造成塌孔。雨大不进行钻孔施工。现场必须采取有效的排水措施。10、已钻桩桩顶标高的观测：施工过程中注意已钻桩桩顶标高的变化，尤其要注意观测桩距较小部位的桩。因为在钻新桩时，量测已钻桩桩顶的上升量，可估算桩径缩小的数值，以判断是否产生缩径和窜孔。11、对桩顶上升量较大或怀疑发生质量问题的桩应及时报施工员，经检查后做出必要的处理。三、质量标准及注意事项1、保证项目共4页第2页技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项广西建工集团第一...
