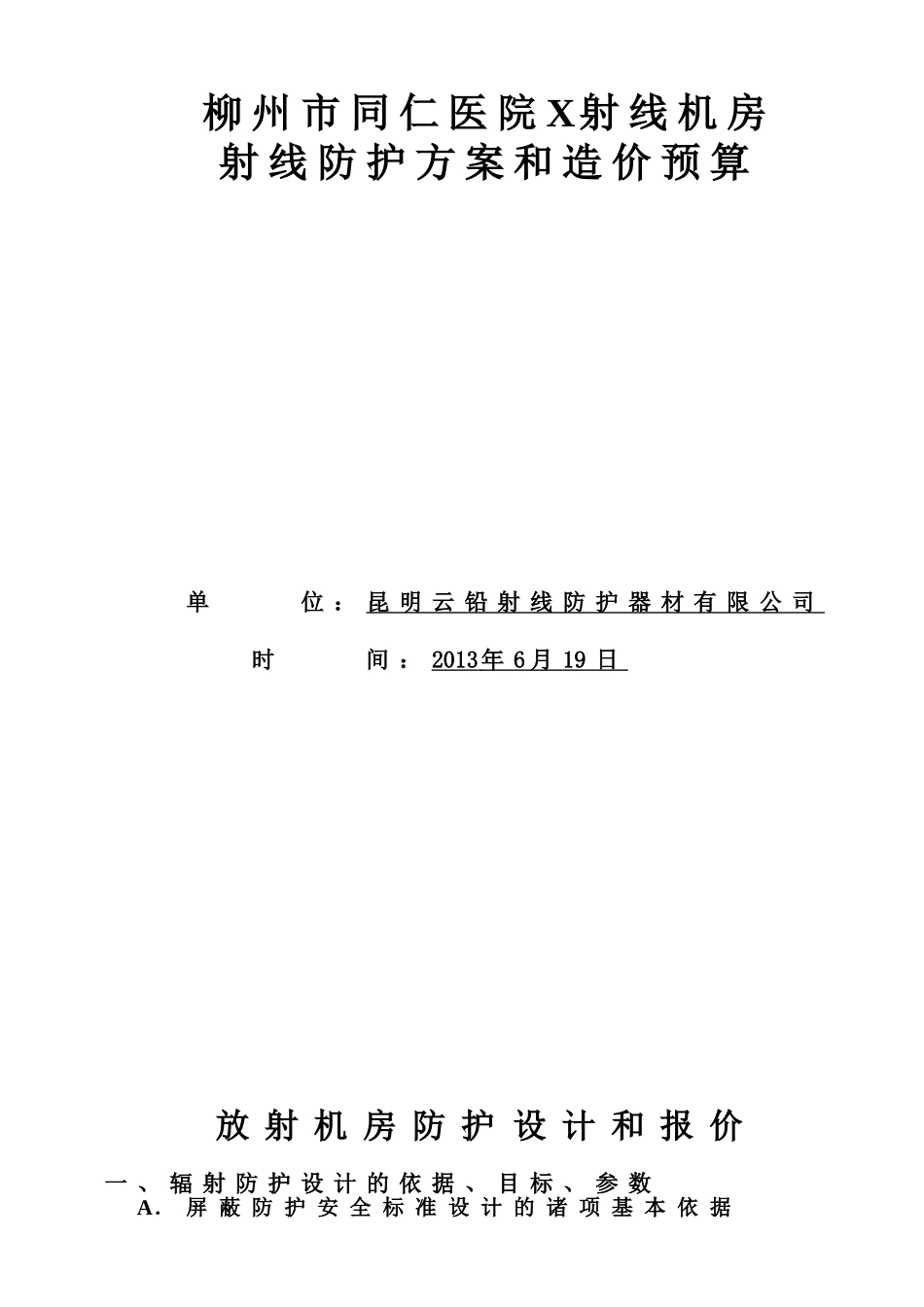

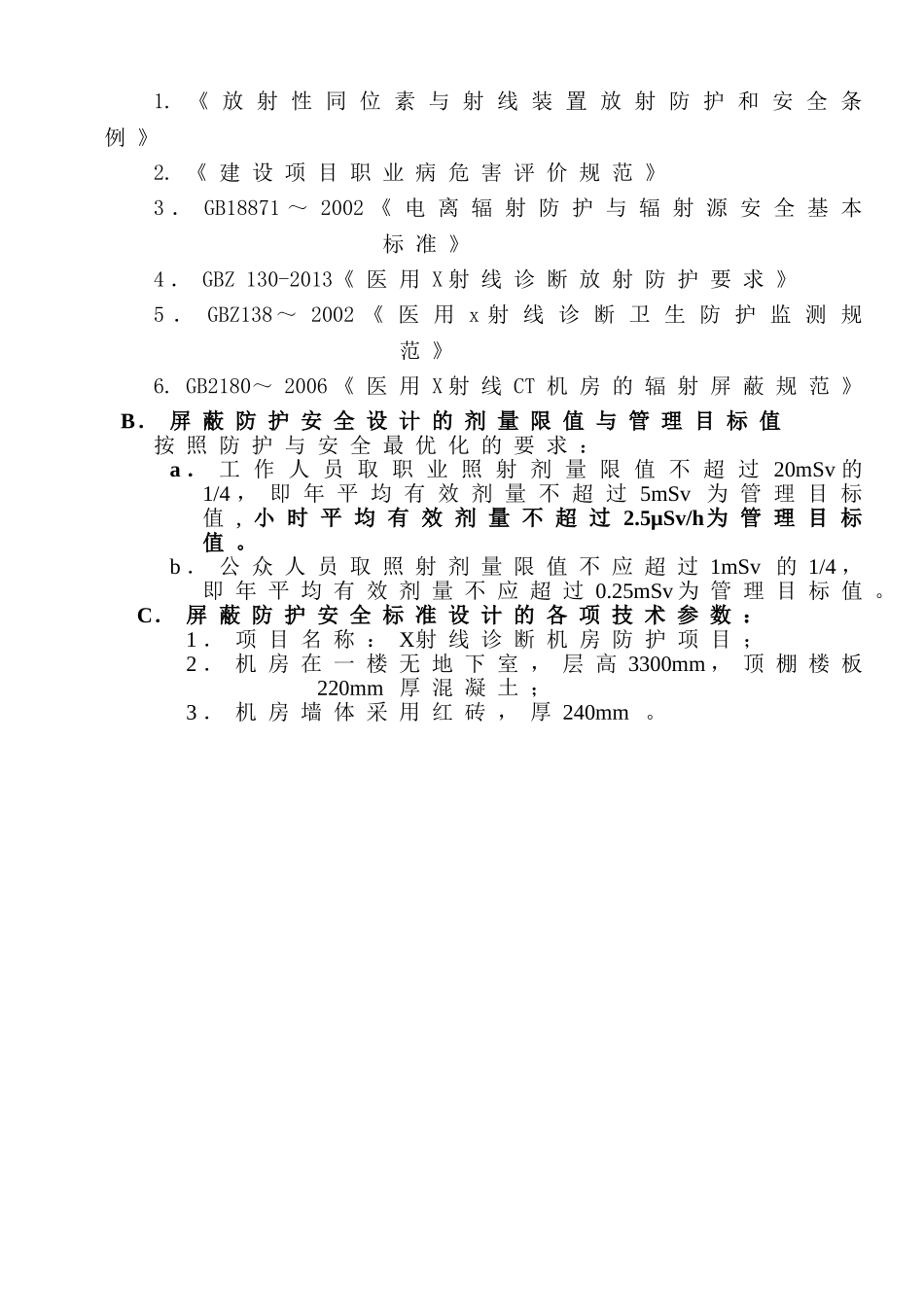

柳州市同仁医院X射线机房射线防护方案和造价预算单位：昆明云铅射线防护器材有限公司时间：2013年6月19日放射机房防护设计和报价一、辐射防护设计的依据、目标、参数A．屏蔽防护安全标准设计的诸项基本依据1.《放射性同位素与射线装置放射防护和安全条例》2.《建设项目职业病危害评价规范》3．GB18871～2002《电离辐射防护与辐射源安全基本标准》4．GBZ130-2013《医用X射线诊断放射防护要求》5．GBZ138～2002《医用x射线诊断卫生防护监测规范》6.GB2180～2006《医用X射线CT机房的辐射屏蔽规范》B．屏蔽防护安全设计的剂量限值与管理目标值按照防护与安全最优化的要求：a．工作人员取职业照射剂量限值不超过20mSv的1/4，即年平均有效剂量不超过5mSv为管理目标值,小时平均有效剂量不超过2.5μSv/h为管理目标值。b．公众人员取照射剂量限值不应超过1mSv的1/4，即年平均有效剂量不应超过0.25mSv为管理目标值。C．屏蔽防护安全标准设计的各项技术参数：1．项目名称：X射线诊断机房防护项目；2．机房在一楼无地下室，层高3300mm，顶棚楼板220mm厚混凝土；3．机房墙体采用红砖，厚240mm。二、屏蔽防护安全设计的具体厚度标准序号机房名称防护门铅玻璃机房四周墙体采用防护方式墙体采用防护涂料防护，棚顶、地面不增加防护门型式洞口尺寸门尺寸数量（樘）防护当量（mmpb）防护框规格铅玻璃规格防护当量（mmpb）1CT机房彩钢板手动推拉门1500×21001800×2250141280×8801200×8004墙体增加3mmpb彩钢板手动平单扇平开门900×2100900×210012CR机房彩钢板手动推拉门1500×21001800×2250131280×8801200×8003墙体增加2mmpb彩钢板手动单扇平开门900×2100900×21003三，所需防护产品数量：一，防护涂料部分1，CT机房左右墙：7100×3.3×2×3=141m2/1mmpb前后墙：6150×3.3×2×3=122m2/1mmpb小计：141+122=263m2/1mmpb2，透视机房:左右墙：7100×3.3×2×2=94m2/1mmpb前后墙：4990×3.3×2×2=66m2/1mmpb小计：94+66=160m2/1mmpb防护涂料部分：263+160=423m2/1mmpb二，防护门部分：1，彩远板手动推拉防护门2樘×（1800×2250）=8.1m22，彩钢板手动单扇平开门2樘×（900×2100）=3.78m2三，观察窗(铅玻璃)规格尺寸：1200×8004mmpb1块3mmpb1块铅玻璃配防护框，1280×8802个上述工程项目设计，是依据国家现行辐射防护有关的法律、法规结合贵院情况制定的，具有科学性、先进型、实用性和合法性。体现了最优化的原则，完全达到国家现行射线防护剂量限值标准。昆明云铅射线防护器材有限公司联系人：邓宇宏联系电话：138244705392013年6月19日报价（一）序号项目数量/面积单价(元)安装费合价(元)技术参数1手动推拉门8.1m23800元/m210%33858.00独有安装防尘毛条、配警示牌、警示灯、全门无焊接点，美观、大方、豪华。2单扇手动门3.78m23800元/m210%15800.00独有顶针式门轴，门扇上下可调、独有防尘毛条、专门防辐射门锁、全门无焊接点。3铅玻璃：4mmpb14800元/块10%16280.00美国进口铅玻璃,内材清洁，透明度好，透光率高3mmpb12800元/块10%14080.004配套防护框250010%5500.005防护涂料432m2118元/m230元/m263936.00不含铅粉,无毒,环保,6运费3000.00元7小计152454.00元（不含税价）9税金8%×152454=12196.00元10合计152454+12196=164650.00元（含税价）本报价机房防护大门采用手动推拉防护门报价（二）序号项目数量/面积单价(元)安装费合价(元)技术参数1电动推拉门8.1m27800元/m215%72657.00微电脑控制，进口电机、门机一体、红外防撞安全光电开关、独有安装防尘毛条、含门机联锁、特制遥控器可遥控开关防护门、全门无焊接点，美观、大方、豪华2单扇手动门3.78m23800元/m210%15800.00独有顶针式门轴，门扇上下可调、独有防尘毛条、专门防辐射门锁、全门无焊接点。3铅玻璃：4mmpb14800元/块10%16280.00美国进口铅玻璃,内材清洁，透明度好，透光率高3mmpb12800元/块10%14080.004配套防护框250010%5500.005防护涂料432m2118元/m230元/m263936.00不含铅粉,无毒,环保,6运费3000.00元7小计191253.00元（不含税价）9税金8%×191253=15300.00元10合计191253+15300=206553.00元（含税价）注：机房防护大门采用电动推拉防护门
