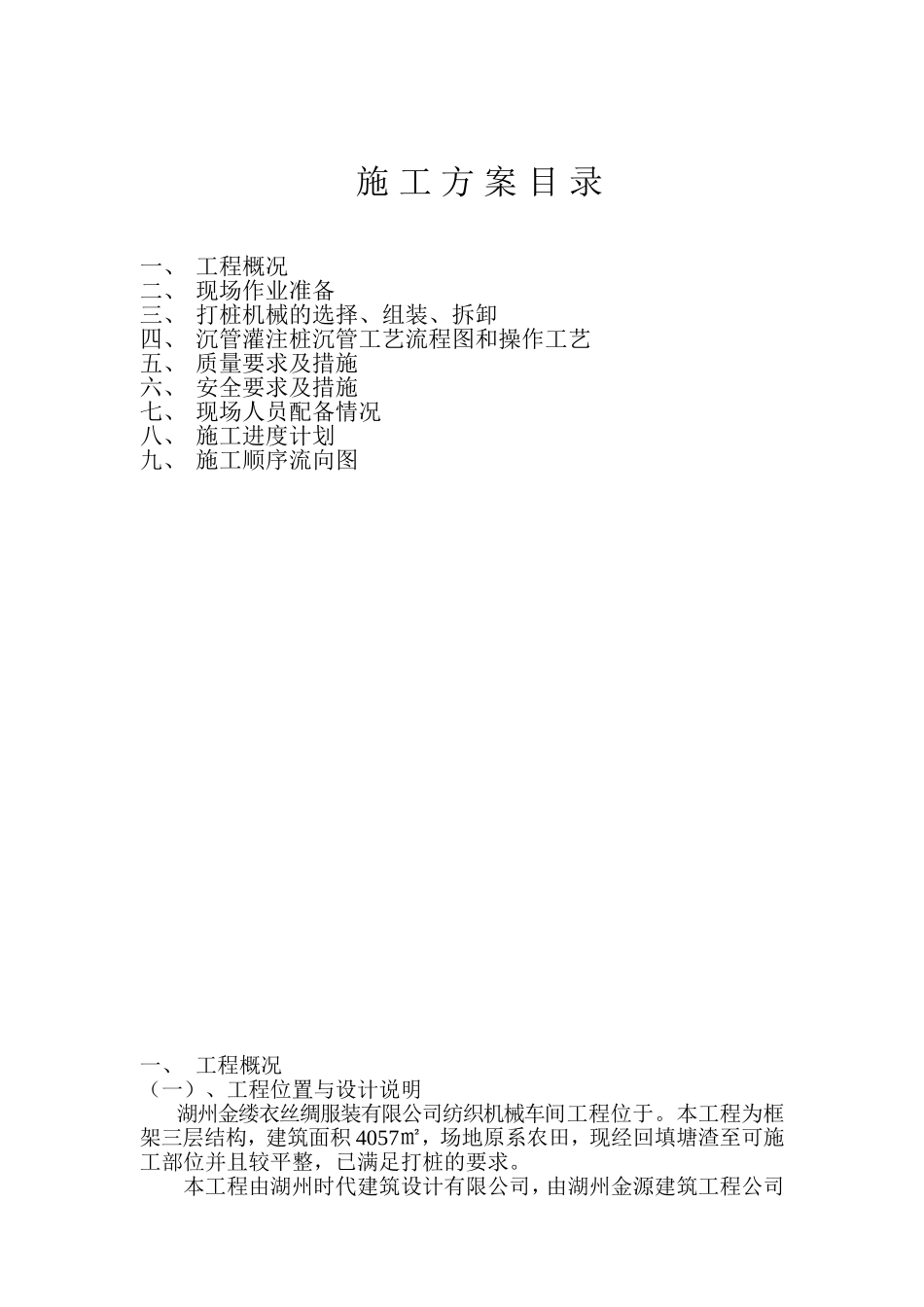

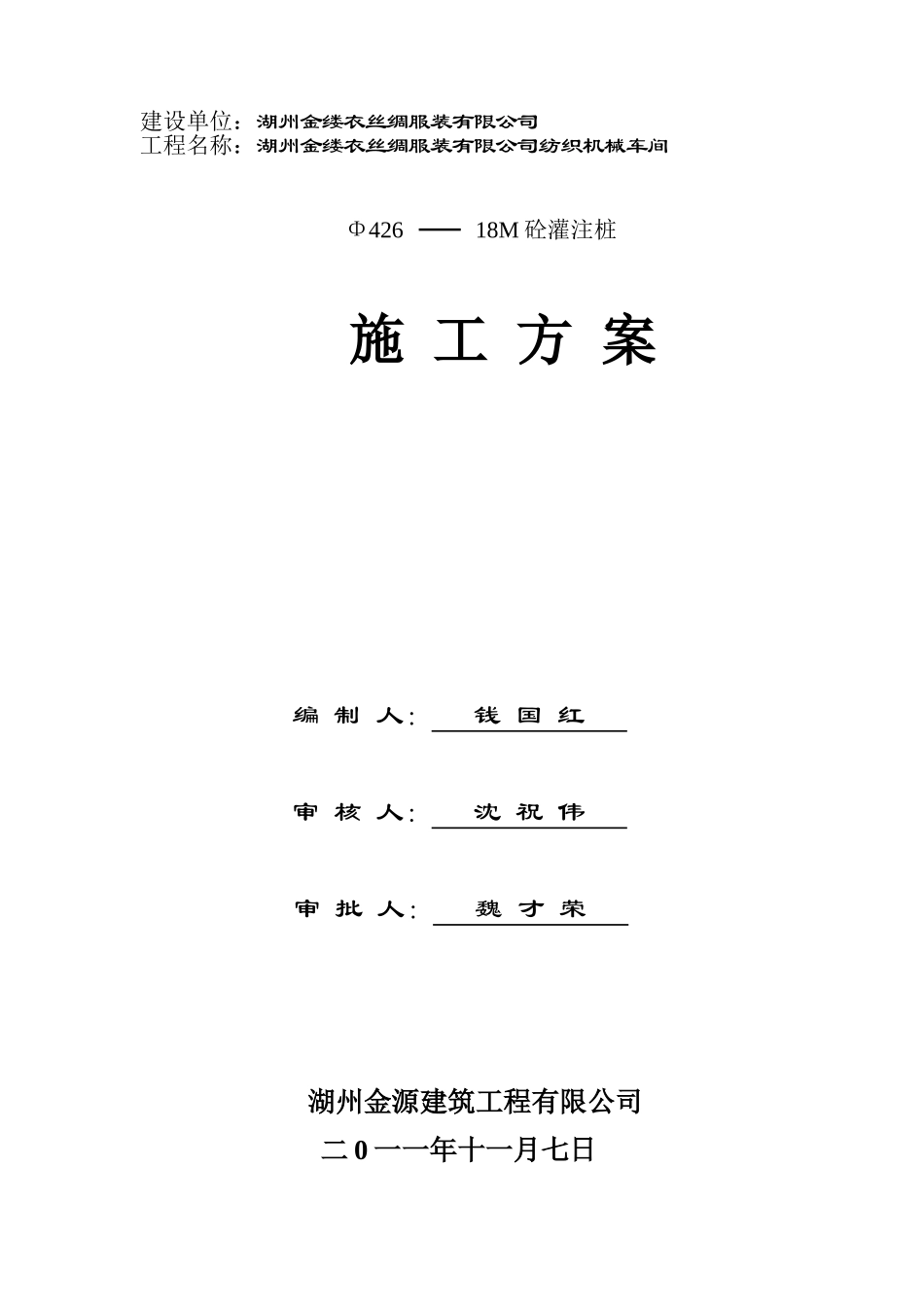

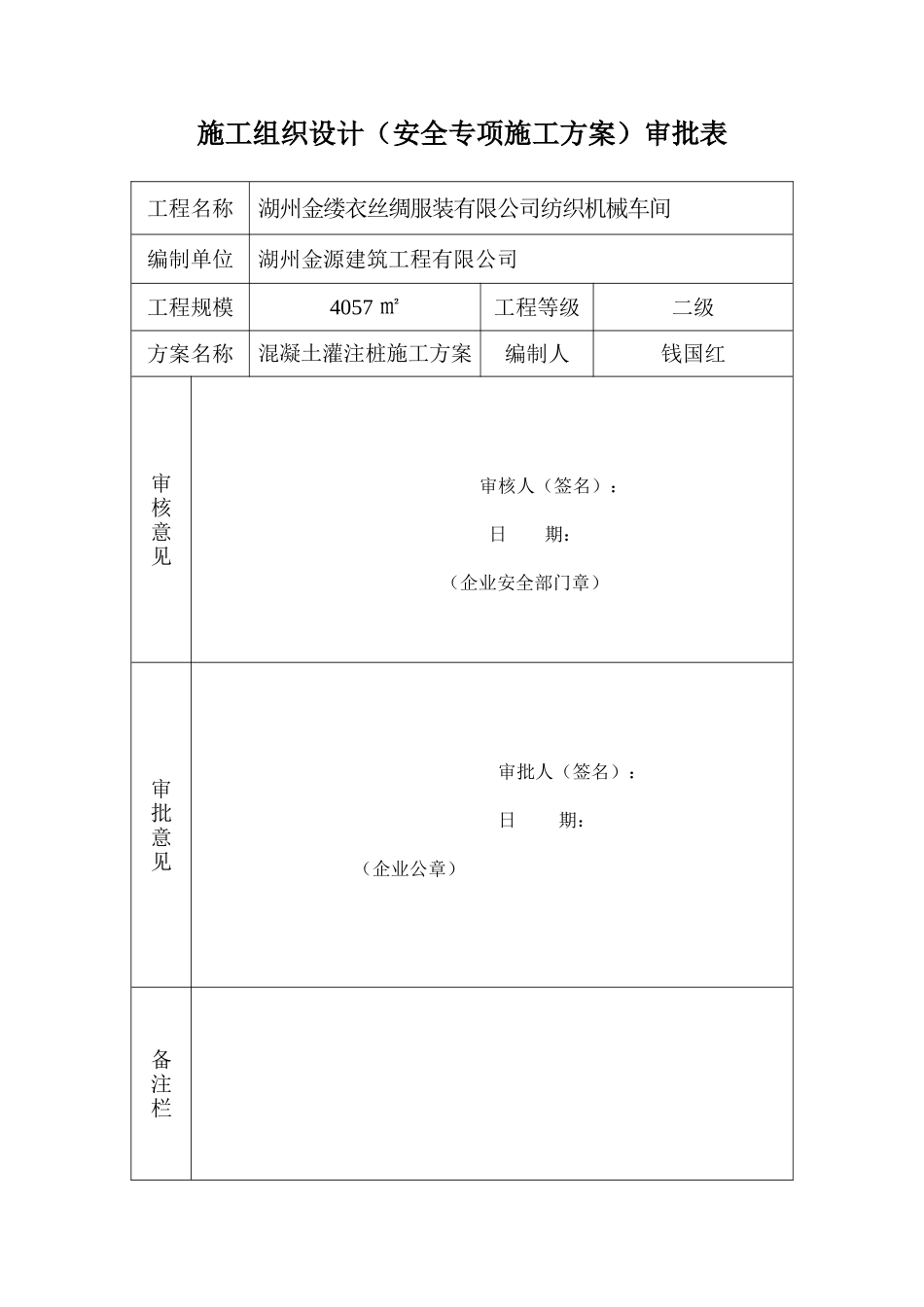

建设单位:湖州金缕衣丝绸服装有限公司工程名称:湖州金缕衣丝绸服装有限公司纺织机械车间Φ42618M砼灌注桩施工方案编制人:钱国红审核人:沈祝伟审批人:魏才荣湖州金源建筑工程有限公司二0一一年十一月七日施工组织设计(安全专项施工方案)审批表工程名称湖州金缕衣丝绸服装有限公司纺织机械车间编制单位湖州金源建筑工程有限公司工程规模4057㎡工程等级二级方案名称混凝土灌注桩施工方案编制人钱国红审核意见审核人(签名):日期:(企业安全部门章)审批意见审批人(签名):日期:(企业公章)备注栏施工方案目录一、工程概况二、现场作业准备三、打桩机械的选择、组装、拆卸四、沉管灌注桩沉管工艺流程图和操作工艺五、质量要求及措施六、安全要求及措施七、现场人员配备情况八、施工进度计划九、施工顺序流向图一、工程概况(一)、工程位置与设计说明湖州金缕衣丝绸服装有限公司纺织机械车间工程位于。本工程为框架三层结构,建筑面积4057㎡,场地原系农田,现经回填塘渣至可施工部位并且较平整,已满足打桩的要求。本工程由湖州时代建筑设计有限公司,由湖州金源建筑工程公司总承包,由湖州金源建筑工程公司打桩施工队负责桩基施工。湖州金缕衣丝绸服装有限公司纺织机械车间工程设计均采用φ426混凝土沉管灌注桩加固地基土,设计桩长为18M,桩数为n=195根,桩顶标高为-1.35M,桩身混凝土强度等级为C25,钢筋笼为6Φ12、φ6.5@150/300螺旋箍筋,其中加密长度为1200mmm、φ10@1600加强内箍,钢筋笼通长布置,单桩承载力特征值Ra=430KN,本工程±0.000M相当于黄海高程3.35M。现场场地标高为3.00M。所以桩管长度取L=26.7M。(二)编写依据1.工程地质勘察报告;2.桩位平面图(结施02)3.《建筑桩基技术规范》JGJ94-94;《建筑地基与基础工程施工质量验收规范》GB50202-2002;省标准图集《浙G20-2004》。(三)场地特征与地质情况详见工程地质勘察报告二、现场作业准备1.按照施工规范要求,施工现场应通电、通水,以确保桩机的顺利开打。按现场实际情况配置一台120KVA的发电机。2.在场地四周开设排水沟,以防场地积水,影响打桩质量与施工进度。3.土建施工班组应按要求埋设好桩尖,标明桩编号,再业主、监理、打桩班组进行桩位技术复核。4.现场备足拌混凝土的水泥、砂、碎石,以上材料应有建材试验室的提供材料试验报告和混凝土配合比报告。5.桩机进场组装,待调试合格后,方可正常施工。三、打桩机械的选择、组装及拆卸根据现场场地的实际情况,地质资料及建设单位,施工单位对工程的进度,技术状况的综合因素考虑,选用一台电动振动打桩机进行施工,型号分别为ZJ—110Y挂DZ—110Y锤,该桩机能满足设计的要求。桩机组装的顺序,以及拆卸,必须按操作规程进行,以确保桩机的整体稳定性。桩机组装后,应注意检查机器各部位的性能是否正常,否则应及时调换或修理。桩机全部组装完成后,应进行试车以保证试桩胜利进行。在打桩施工任务完成后,桩机拆卸应做好落手清工作,分类整理保管,退场入库。四、沉管灌注桩工艺流程图和操作工艺(一)沉管灌注桩沉管工艺流程图。桩机就位桩管对准砼桩尖校正打桩浇砼钢筋笼制作下钢筋笼拔管移桩机加灌砼(二)操作工艺1.应先在桩基中心预埋好混凝土桩尖,并在桩尖四周绑好草绳以防地下水进入桩管,在套管下端与桩尖接触处垫好铁质加劲圈。桩机就位后,吊起套管,对准桩尖,将套管、桩尖、桩锤调整在同一垂直线上且使桩尖下端密合后,利用锤重及套管自重将桩尖压入土中。2.套管成孔灌注桩的施工顺序一般从中间开始,分头向两侧边或四周进行。但本工程考虑轴线单桩布置,打桩可以一轴向一轴进行。3.应按设计要求和试桩情况,严格控制沉管最后贯入度。4.在沉管过程中如出现套管下沉异常(下降量增大或沉不下去),应及时分析原因,会同有关部门研究处理。5.套管成孔灌注桩的混凝土坍落度宜采用7~9CM。6.钢筋笼可在混凝土灌至笼底标高时吊设。吊设钢筋笼时应对准管孔,垂直缓缓下降。7.套管成孔桩混凝土灌注充盈系数(实际灌注混凝土量与理论计算量之比)一般土质为1.10,软土为1.15~1.20。8.桩顶混凝土一般宜高出设计标高500mm左右,待以后施...
