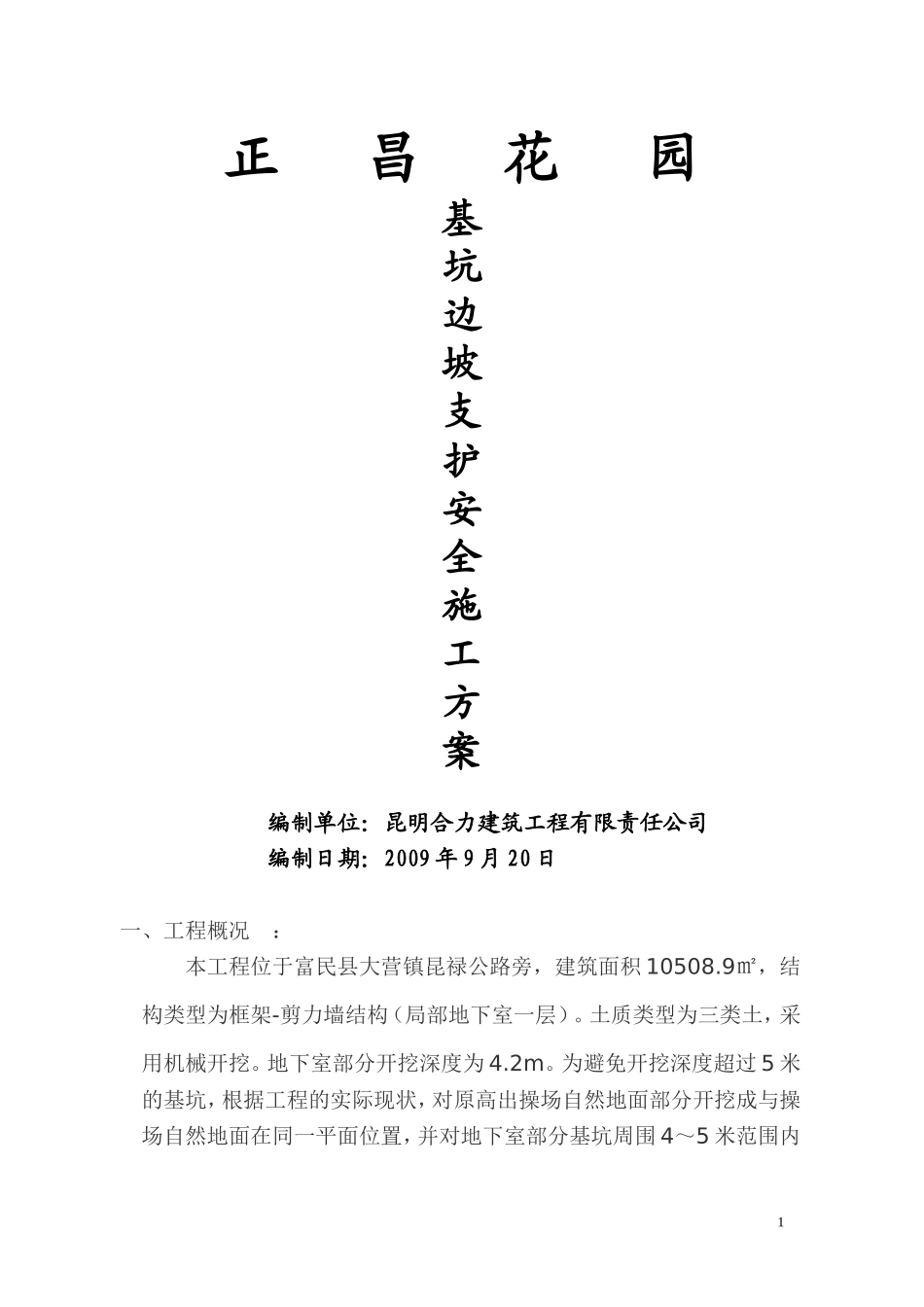

正昌花园基坑边坡支护安全施工方案编制单位：昆明合力建筑工程有限责任公司编制日期：2009年9月20日一、工程概况：本工程位于富民县大营镇昆禄公路旁，建筑面积10508.9㎡，结构类型为框架-剪力墙结构（局部地下室一层）。土质类型为三类土，采用机械开挖。地下室部分开挖深度为4.2m。为避免开挖深度超过5米的基坑，根据工程的实际现状，对原高出操场自然地面部分开挖成与操场自然地面在同一平面位置，并对地下室部分基坑周围4～5米范围内1采用卸去1.5米高土层（卸土法），从而使基坑的开挖深度整体保证在5米范围内,局部超过5米(超深基坑)。并且对地下室部分基坑开挖，将采取放坡局部钢筋土钉墙支护，在基坑底局部设置排水坑，用水泵把地下水抽出排走来保证基坑施工安全，预防基坑塌方发生二、支护结构的类型：(一)、选择基坑的支护结构需考虑下述因素：1、基坑的平面尺寸、开挖深度和施工要求；2、各层地基土的物理、力学地、地下水位条件等；3、邻近建(构)筑物距离基坑的远近、结构型式、基础形式和埋设深度；4、邻近地下管线及其他设施情况，以及对基坑变形限制的要求；5、现有材料、设备和施工技术的可能性；6、工期和造价的优化。综合考虑上述各种因素，结合施工经验并经过周密地技术经济比较，才能选出较好的支护结构型式。支护结构包括挡墙与支撑(支锚)两部分，要结合具体情况和技术经济比较分别予以选型。(二)、挡墙结构选型：支护结构中目前常用的挡墙结构有下列一些型式：1、钢板桩钢板桩分简易的槽钢板桩和热扎锁口钢板桩两种。(1)槽钢钢板桩这是一种简易的钢板桩支护挡墙，由大规格的槽钢正反扣搭接组成。槽钢长6-8m，需要时可电焊接长，型号由计算确定。由于槽钢的截面高度较小，这种挡墙的抗弯能力较弱，一般只能用于深度不超过4m2的基坑，顶部设一道拉锚或支撑。但由于其来源丰富、价格较低，在一些中小型工程中当基坑深度较浅时仍常有应用。(2)热轧锁口钢板桩热轧锁口钢板桩有U型、Z型、一字型、H型和组合型。常用者两种，当坑深度很大时才用H型或组合型。一字型在建筑施工中基本不用，只在水工结构施工中有时用来围成圆形墩隔墙。U型钢板桩根据支撑(拉锚)层数多少可分虽用于开挖深度5-10m的基坑，由于一次性投资较多，多以租赁方式租用，用后拔出归还，租费多以用量(吨、延米)和延续时间(天)计算，因此对于工期较短者租桩打高和拔除方便，可重复使用，施工迅速，工期短，打设后可立即开挖无养护期，因基坑深度不太大、周围环境要求不太高、且工期又较紧时，往往是优先考虑的方案之一。热轧锁有一定的防水能力(尤其是小止口者和无变形的新钢板桩)，但用于透水性大的土层中，仍需用井点等设备降低地下水位。降低地下水位时用有效措施，会引起周围地面沉降，有时这也是限制钢板桩应用的条件之一。热轧锁口钢板桩虽然截面高度较大，但毕竟刚度不足、柔性较大，如不加设过多的支撑(或拉锚)，会有较大的变形，影响周围的环境。加设过多的支撑又不便于坑内机械化挖土，这是深基坑难以采用钢板桩的原因之一。因此，钢板桩用除时会带土，在土层中形成孔隙带，如处理不当会引起土层移动，影响周围的设施和已施工的结构，应予以充分注意。一般要采用跳拔的方式，或边拔除边灌砂(或注浆)以减少土层移动。2、钢筋混凝土钻孔灌注桩排桩挡墙这是目前支护结构中应用较多的一种。多用于-7---13m的基坑，常用的桩径为φ600-1100mm，桩径和配筋由计算确定，顶部浇筑钢筋混凝土圈梁增强整体性。这种桩我国各地都有应用，如北京地区近年来基坑深度在-10m左右的33个有代表性的高层建筑深基坑工程中，有322个是用钢筋混凝土钻孔灌注桩排桩挡墙。上海地区近年来亦多用之；两层地下室及其以下的深基坑工程中优先考虑使用。其他地区情况亦类似。钻孔灌注桩排桩挡墙的刚度较大，抗弯能力强，变形相对较小有利于保护周围环境，而且价格较低，经济效益较好。但因其永久保留在地基土中，虽然机会较少但可能为日后的地下工程施工造成障碍。钻孔灌注桩由于不连续，是一个个独立的，所以围檩要加强。根据目前我国的施工工艺，钻孔灌注桩不能做到相割或相切，桩之间留有100-150mm的间隙，因此无挡水能...
