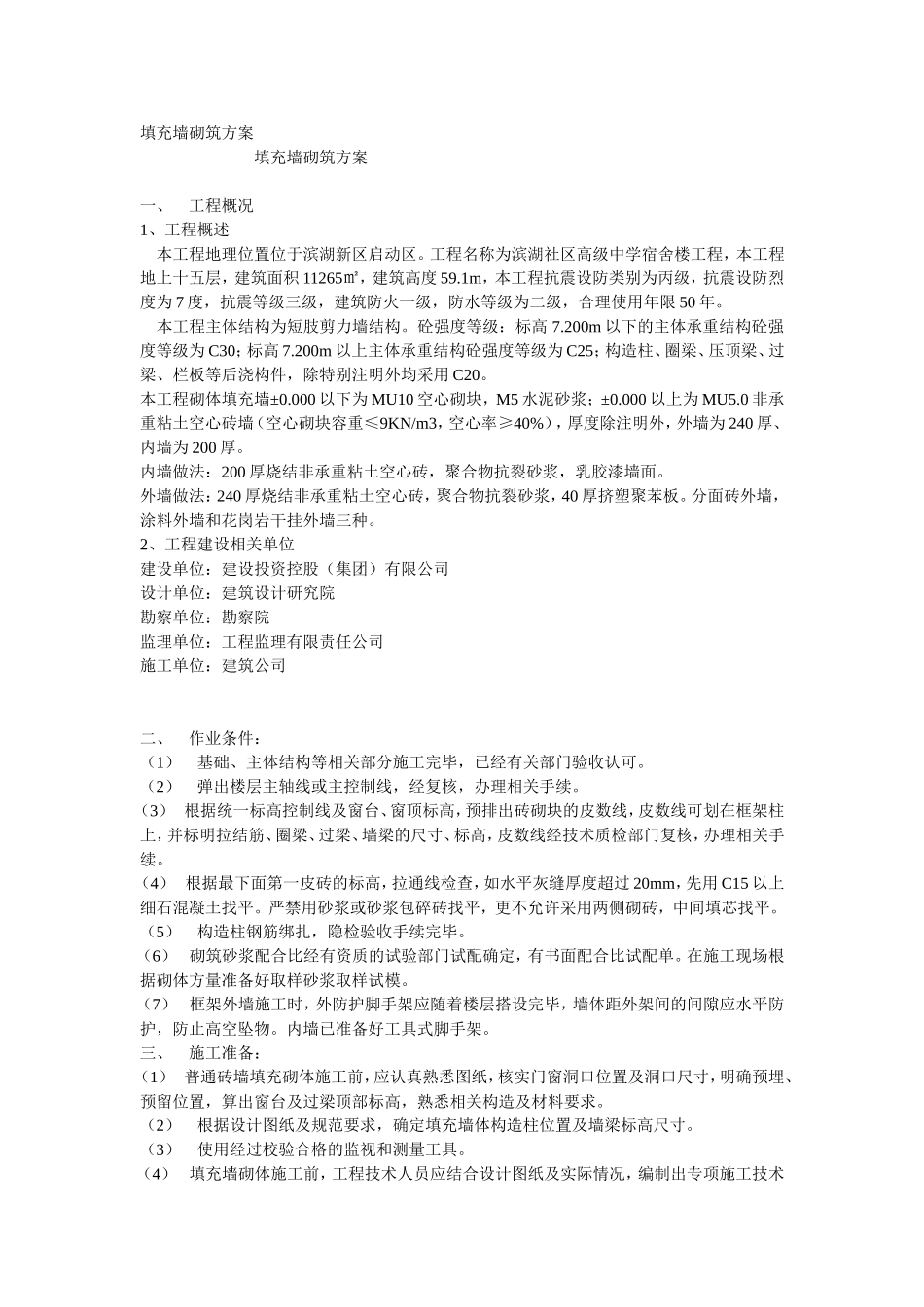

填充墙砌筑方案填充墙砌筑方案一、工程概况1、工程概述本工程地理位置位于滨湖新区启动区。工程名称为滨湖社区高级中学宿舍楼工程，本工程地上十五层，建筑面积11265㎡，建筑高度59.1m，本工程抗震设防类别为丙级，抗震设防烈度为7度，抗震等级三级，建筑防火一级，防水等级为二级，合理使用年限50年。本工程主体结构为短肢剪力墙结构。砼强度等级：标高7.200m以下的主体承重结构砼强度等级为C30；标高7.200m以上主体承重结构砼强度等级为C25；构造柱、圈梁、压顶梁、过梁、栏板等后浇构件，除特别注明外均采用C20。本工程砌体填充墙±0.000以下为MU10空心砌块，M5水泥砂浆；±0.000以上为MU5.0非承重粘土空心砖墙（空心砌块容重≤9KN/m3，空心率≥40%），厚度除注明外，外墙为240厚、内墙为200厚。内墙做法：200厚烧结非承重粘土空心砖，聚合物抗裂砂浆，乳胶漆墙面。外墙做法：240厚烧结非承重粘土空心砖，聚合物抗裂砂浆，40厚挤塑聚苯板。分面砖外墙，涂料外墙和花岗岩干挂外墙三种。2、工程建设相关单位建设单位：建设投资控股（集团）有限公司设计单位：建筑设计研究院勘察单位：勘察院监理单位：工程监理有限责任公司施工单位：建筑公司二、作业条件：（1）基础、主体结构等相关部分施工完毕，已经有关部门验收认可。（2）弹出楼层主轴线或主控制线，经复核，办理相关手续。（3）根据统一标高控制线及窗台、窗顶标高，预排出砖砌块的皮数线，皮数线可划在框架柱上，并标明拉结筋、圈梁、过梁、墙梁的尺寸、标高，皮数线经技术质检部门复核，办理相关手续。（4）根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎砖找平，更不允许采用两侧砌砖，中间填芯找平。（5）构造柱钢筋绑扎，隐检验收手续完毕。（6）砌筑砂浆配合比经有资质的试验部门试配确定，有书面配合比试配单。在施工现场根据砌体方量准备好取样砂浆取样试模。（7）框架外墙施工时，外防护脚手架应随着楼层搭设完毕，墙体距外架间的间隙应水平防护，防止高空坠物。内墙已准备好工具式脚手架。三、施工准备：（1）普通砖墙填充砌体施工前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。（2）根据设计图纸及规范要求，确定填充墙体构造柱位置及墙梁标高尺寸。（3）使用经过校验合格的监视和测量工具。（4）填充墙砌体施工前，工程技术人员应结合设计图纸及实际情况，编制出专项施工技术交底。四、材料要求：（1）普通砖：品种、规格、强度等级必须符合图纸设计要求。规格尺寸应一致，质量等级应符合标准要求。进场时，应有出厂合格证。并确保尺寸相近的块材砌筑在同一墙面，保证墙体棱角分明、观感一致。（2）水泥：应有出厂质量证明。水泥进场使用前，应分批对强度、安定性进行复验。如遇水泥强度等级不明或出厂时间超过3个月（快硬硅酸盐水泥超过一个月）时，应进行复查试验，并按试验结果使用。不同品种的水泥，不得混合使用。（3）砂：1）应采用中砂，过5mm孔径筛子，并不应含有杂物。严禁使用细砂和混合粉。2）砂含泥量，对水泥砂浆和强度等级≥M5的水泥混合砂浆，不应超过5%；对强度等级＜M5的水泥混合砂浆，不应超过10%。（4）合料：选用石灰膏、粉煤灰、磨细生石灰粉等。1）水泥混合浆不得采用脱水硬化的石灰膏和消石灰，消石灰不得直接用于砌筑砂浆中。生石灰熟化成石灰膏时，应用孔径不大于3mm×3mm的网过滤，生石灰熟化时不得少于7d。磨细的生石灰的熟化时间不得少于2d。2）掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告。（5）水：拌制砂浆用水，水质应符合国家现行标准《混凝土拌合用水标准》JGJ63的规定。（6）砌筑砂浆：砌筑砂浆配置要符合《砌筑砂浆配合比设计规程》JGJ98—2000，砂浆的抗压强度应符合评定标准。（7）其他材料：1）墙体拉结筋，预埋于构造柱内的拉结筋要事先下料，放置于作业面随砌随用。框架拉结筋要事先预埋在结构墙柱中，砌筑前焊接接长。如果采用后置式与结...
