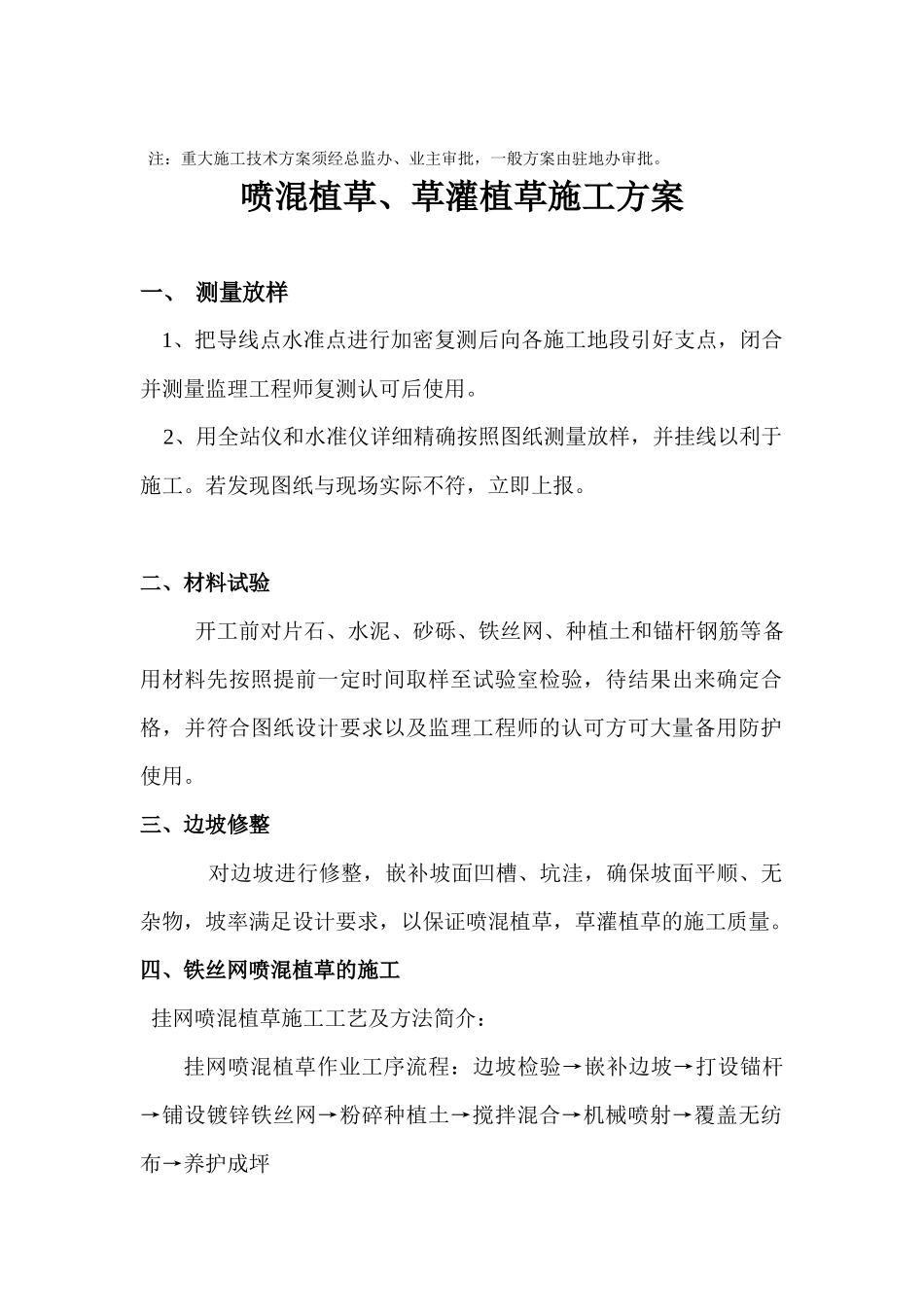

保阜高速公路施工技术方案申报批复单承包单位:福建省闽西交通工程有限公司合同号:LJ-13监理单位：山东恒建工程监理咨询有限公司编号：致：JL-04驻地办现报上喷混植草、草灌混植工程的施工技术、工艺方案，方案详细说明和图表（见附件），请予审查和批准。附件：施工技术、工艺方案说明及图表。承包人：年月日[]审定[]转报[]同意附言：[]修改后再报[]不同意专业监理工程师：年月日[]审定[]转报[]同意附言：[]修改后再报[]不同意驻地监理工程师：年月日总监办意见：签名：年月日业主意见：签名：年月日注：重大施工技术方案须经总监办、业主审批，一般方案由驻地办审批。喷混植草、草灌植草施工方案一、测量放样1、把导线点水准点进行加密复测后向各施工地段引好支点，闭合并测量监理工程师复测认可后使用。2、用全站仪和水准仪详细精确按照图纸测量放样，并挂线以利于施工。若发现图纸与现场实际不符，立即上报。二、材料试验开工前对片石、水泥、砂砾、铁丝网、种植土和锚杆钢筋等备用材料先按照提前一定时间取样至试验室检验，待结果出来确定合格，并符合图纸设计要求以及监理工程师的认可方可大量备用防护使用。三、边坡修整对边坡进行修整，嵌补坡面凹槽、坑洼，确保坡面平顺、无杂物，坡率满足设计要求，以保证喷混植草，草灌植草的施工质量。四、铁丝网喷混植草的施工挂网喷混植草施工工艺及方法简介：挂网喷混植草作业工序流程：边坡检验→嵌补边坡→打设锚杆→铺设镀锌铁丝网→粉碎种植土→搅拌混合→机械喷射→覆盖无纺布→养护成坪1、打锚杆、挂铁丝网完成坡面修整，经监理工程师验收合格后，按设计文件和技术规范要求，打锚杆、铺挂铁丝网。①锚杆：锚杆为φ20螺纹钢筋，长度为2m，锚杆按井字型布设，间距2m，要求与坡面成70～90度，锚杆采用风钻打孔，孔位偏差不大于5cm，锚杆采用水泥砂浆固定。②铁丝网：采用幅宽2.0m的机编双纽结六边形φ2.4（φ2.6）镀锌铁丝网，铁丝网孔规格为8cm×10cm，铁丝网用锚杆固定，两网片之间采用14＃～16＃铁丝捆扎连接，搭接宽度必须达到10cm以上。③边坡锚固防护施工质量应符合下表的规定。项次检查项目规定值或允许偏差检查方法和评定权值1混凝土强度（Mpa）在合格标准内按附录E检查32砂浆强度（Mpa）在合格标准内按附录F检查33锚孔深度（mm）不小于设计值尺量：抽查10%14锚杆（索）间距（mm）±100尺量：抽查10%15锚杆拔力（kN）拔力平均值≥设计值，最小拔力≥0.9拔力试验：锚杆数1%，且不小于3根36喷层厚度（mm）平均厚≥设计厚；60%检查点的厚度≥设计厚；最小厚度≥0.5设计厚，且不小于设计规定尺量（凿孔）或雷达断面仪；每10米检查1个断面，每3米检查1点27锚索张拉力（Mpa）符合设计要求油压表：每索由读数反算38张拉伸长率（%）符合设计规定；设计未规定时采用±6尺量：每索29断丝、滑丝数每束1根，且每断面不超过钢丝总数的1%目测：逐根（束）检查2五、草灌混植防护施工1、在填方高度≤4m的路堤边坡采用草灌混植防护，待边坡修整稳定后重新进行测量放样。2、按照设计要求将坡面15cm填料换填成种植土并弃置弃土场或回收利用。3、填方大于等于2m时每5m栽植灌木。4、路床下设置向外倾斜2%φ10的横向塑料排水管，出水口采用16*6的c20砼预制块镶边，M7.5浆砌片石砌筑流水槽连接边沟。六、种植基材加工1、种植土干燥后运至加工处理场地，采用粉碎机粉碎至粉细土状，并进行筛分以保证最大粒径小于10mm。2、根据试验确定的最佳配比，在筛分后的种植土内掺入按照每立方采用0.7立方种植土：0.2立方疏松材料（木糠和泥炭粉）：保水剂200克：粘合剂180克：水泥4千克：絮凝剂80克：有机肥0.1m3：长效复合肥2千克：生根粉200克：植物生长素60克：杀菌剂35克：土质改良剂500克的比例用搅拌机均匀搅拌后备用。3、遮盖好加工的基材，在使用前加强保管，避免雨淋，防止受潮。七、种植基材喷射完成边坡施工，经检测合格后，采用专用机械喷射种植土基材。挂网喷混植草基材喷射厚度为10cm，为确保基材的喷射厚度在坡面上每100m2用钢筋设一铺土厚度指示桩来标示喷射厚度。八、植物种子喷播在完成基材喷射后，按照每立方采用高羊毛5克：狗牙根5克：...
