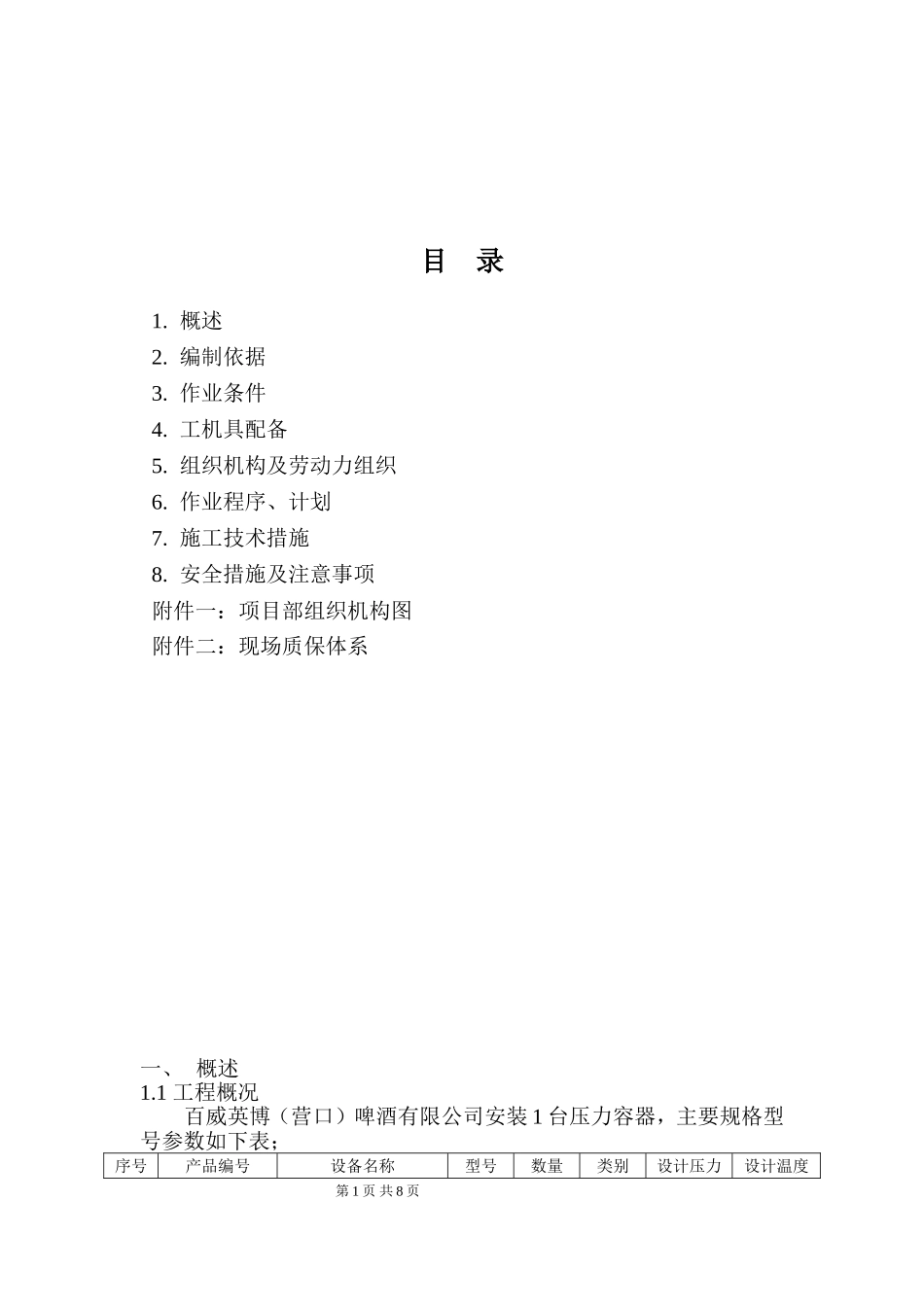

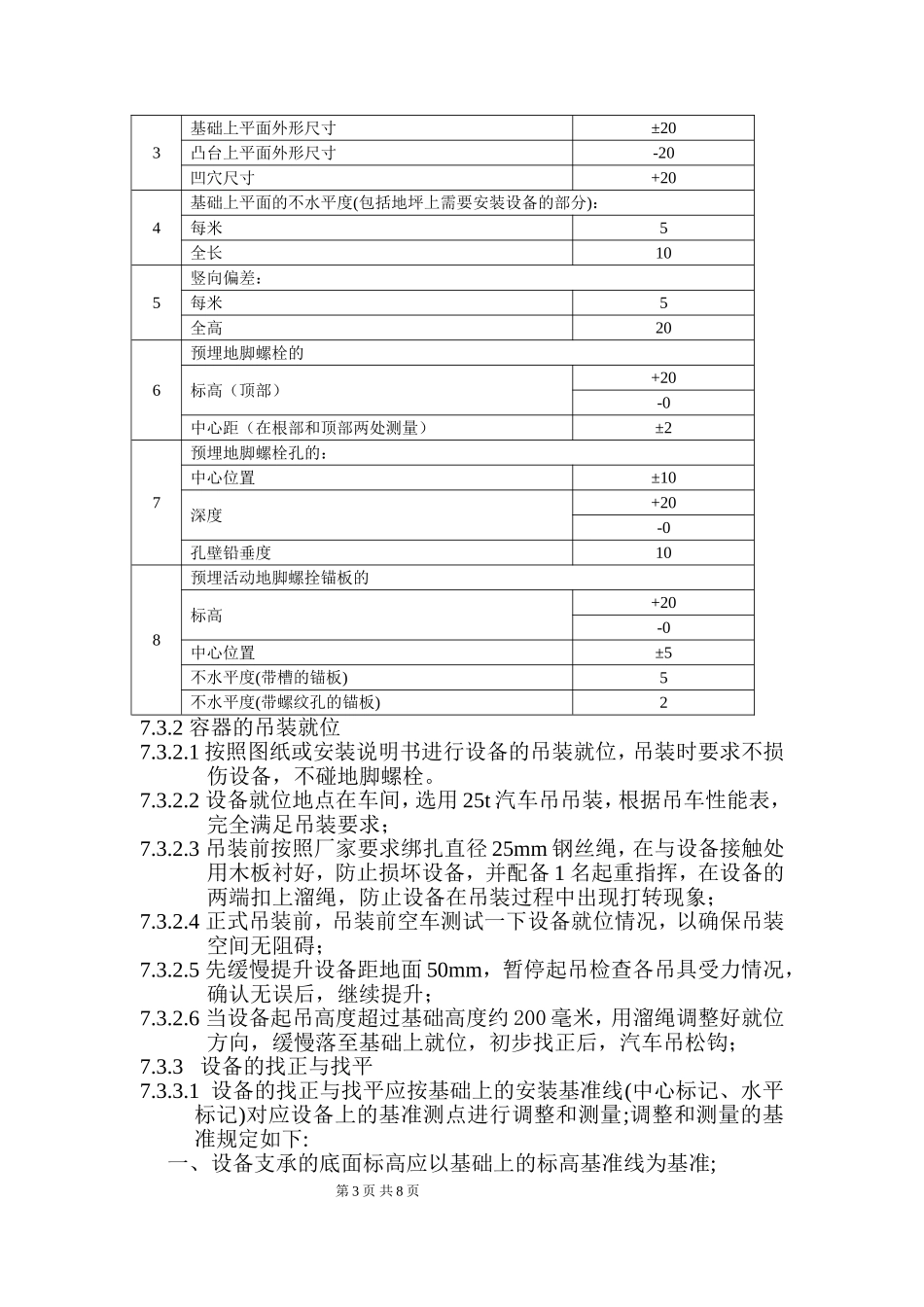

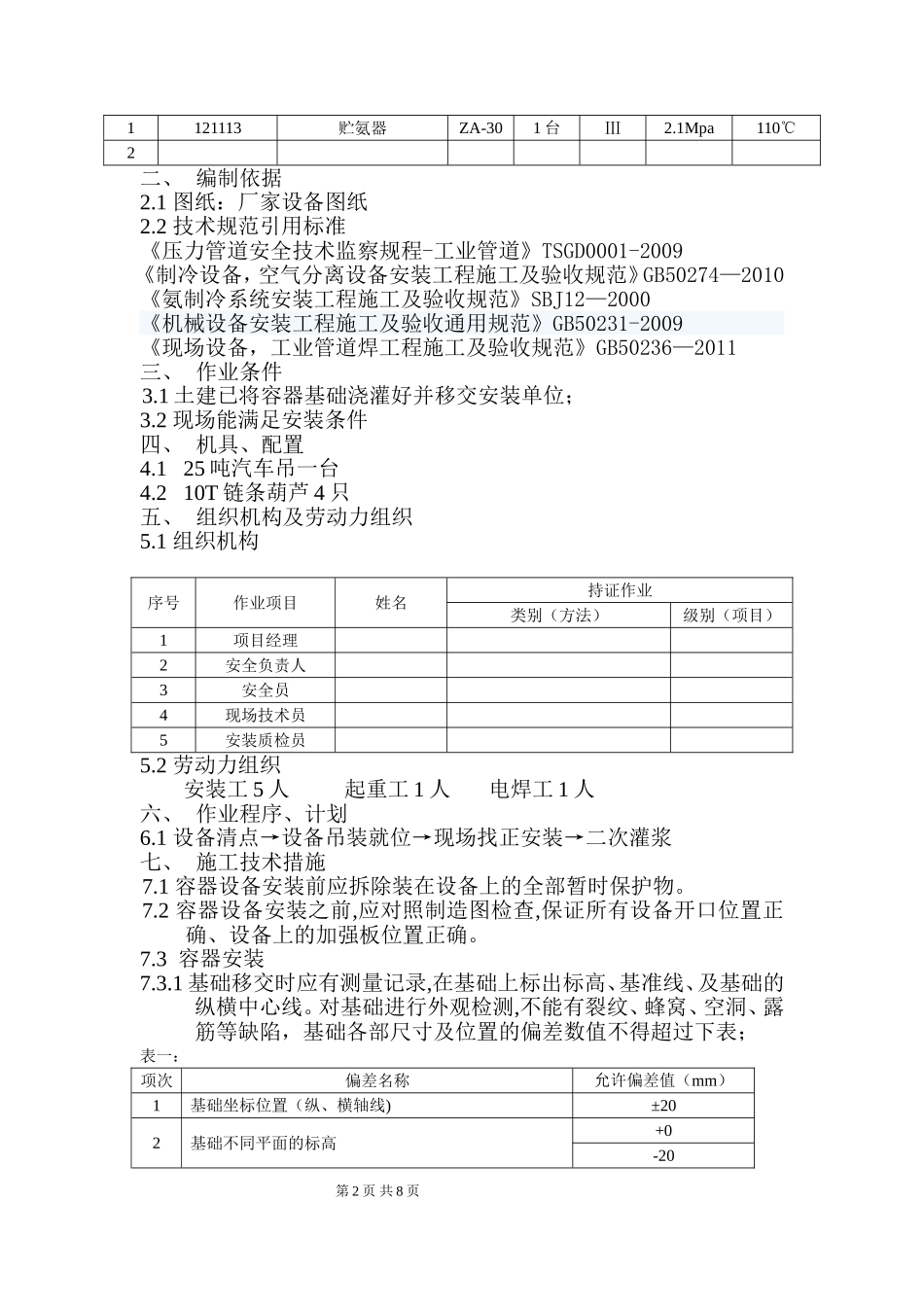

目录1.概述2.编制依据3.作业条件4.工机具配备5.组织机构及劳动力组织6.作业程序、计划7.施工技术措施8.安全措施及注意事项附件一：项目部组织机构图附件二：现场质保体系一、概述1.1工程概况百威英博（营口）啤酒有限公司安装1台压力容器，主要规格型号参数如下表；序号产品编号设备名称型号数量类别设计压力设计温度第1页共8页1121113贮氨器ZA-301台Ⅲ2.1Mpa110℃2二、编制依据2.1图纸：厂家设备图纸2.2技术规范引用标准《压力管道安全技术监察规程-工业管道》TSGD0001-2009《制冷设备，空气分离设备安装工程施工及验收规范》GB50274—2010《氨制冷系统安装工程施工及验收规范》SBJ12—2000《机械设备安装工程施工及验收通用规范》GB50231-2009《现场设备，工业管道焊工程施工及验收规范》GB50236—2011三、作业条件3.1土建已将容器基础浇灌好并移交安装单位；3.2现场能满足安装条件四、机具、配置4.125吨汽车吊一台4.210T链条葫芦4只五、组织机构及劳动力组织5.1组织机构序号作业项目姓名持证作业类别（方法）级别（项目）1项目经理2安全负责人3安全员4现场技术员5安装质检员5.2劳动力组织安装工5人起重工1人电焊工1人六、作业程序、计划6.1设备清点→设备吊装就位→现场找正安装→二次灌浆七、施工技术措施7.1容器设备安装前应拆除装在设备上的全部暂时保护物。7.2容器设备安装之前,应对照制造图检查,保证所有设备开口位置正确、设备上的加强板位置正确。7.3容器安装7.3.1基础移交时应有测量记录,在基础上标出标高、基准线、及基础的纵横中心线。对基础进行外观检测,不能有裂纹、蜂窝、空洞、露筋等缺陷，基础各部尺寸及位置的偏差数值不得超过下表；表一：项次偏差名称允许偏差值（mm）1基础坐标位置（纵、横轴线)±202基础不同平面的标高+0-20第2页共8页3基础上平面外形尺寸±20凸台上平面外形尺寸-20凹穴尺寸+204基础上平面的不水平度(包括地坪上需要安装设备的部分)：每米5全长105竖向偏差：每米5全高206预埋地脚螺栓的标高（顶部）+20-0中心距（在根部和顶部两处测量）±27预埋地脚螺栓孔的：中心位置±10深度+20-0孔壁铅垂度108预埋活动地脚螺拴锚板的标高+20-0中心位置±5不水平度(带槽的锚板)5不水平度(带螺纹孔的锚板)27.3.2容器的吊装就位7.3.2.1按照图纸或安装说明书进行设备的吊装就位，吊装时要求不损伤设备，不碰地脚螺栓。7.3.2.2设备就位地点在车间，选用25t汽车吊吊装，根据吊车性能表，完全满足吊装要求；7.3.2.3吊装前按照厂家要求绑扎直径25mm钢丝绳，在与设备接触处用木板衬好，防止损坏设备，并配备1名起重指挥，在设备的两端扣上溜绳，防止设备在吊装过程中出现打转现象；7.3.2.4正式吊装前，吊装前空车测试一下设备就位情况，以确保吊装空间无阻碍；7.3.2.5先缓慢提升设备距地面50mm，暂停起吊检查各吊具受力情况，确认无误后，继续提升；7.3.2.6当设备起吊高度超过基础高度约200毫米，用溜绳调整好就位方向，缓慢落至基础上就位，初步找正后，汽车吊松钩；7.3.3设备的找正与找平7.3.3.1设备的找正与找平应按基础上的安装基准线(中心标记、水平标记)对应设备上的基准测点进行调整和测量;调整和测量的基准规定如下:一、设备支承的底面标高应以基础上的标高基准线为基准;第3页共8页二、设备的中心线位置应以基础上的中心划线为基准;三、卧式设备的水平度一般应以设备的中心划线为基准。7.3.3.2设备找正与找平的补充测点宜在下列部位选择:一、主进出口;二、水平或铅垂的轮廓面;三、其他指定的基准面或加工面。7.3.3.3设备的找正与找平还应符合下列规定:一、找正与找平应在同一平面内互成直角的两个或两个以上的方向进行;二、设备找平时，应根据要求用垫铁(或其它专用调整件)调整精度;不应用紧固或放松地脚螺栓及局部加压等方法进行调整。设备找平允许偏差均应符合表二中的规定。表二：序号检查项目允许偏差一般设备与机械设备连接设备立式卧式立式卧式1中心线位置D≤2000，±5±5±3±3D＞2000，±102标高±5±5相对标高±3相对标高±33水平度-----轴向，L/1000-----轴向，0.6L/1000径向，2D/1000径向，D/10004铅垂度h/1000,但不超过30-----h/1000-----5方...
