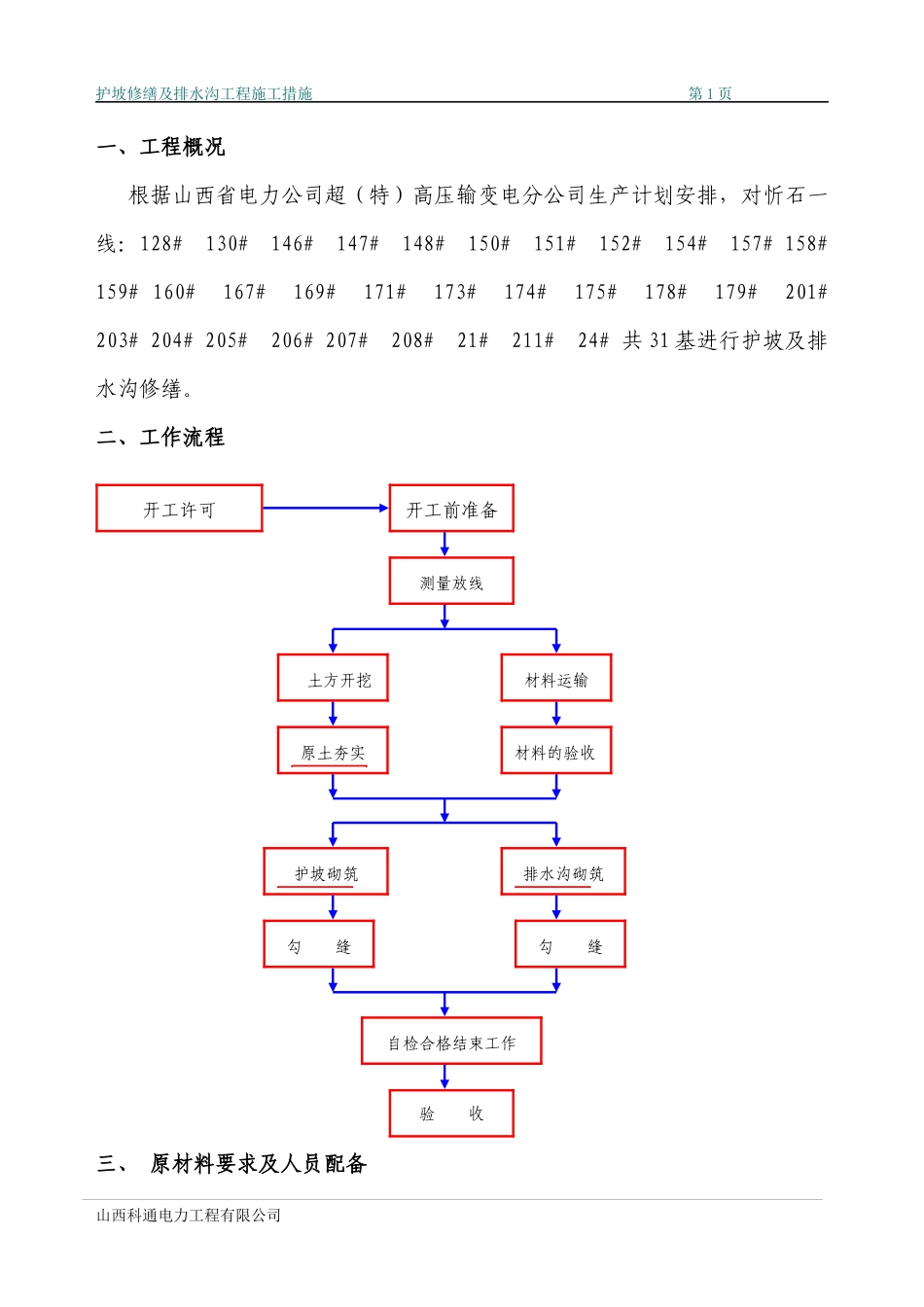

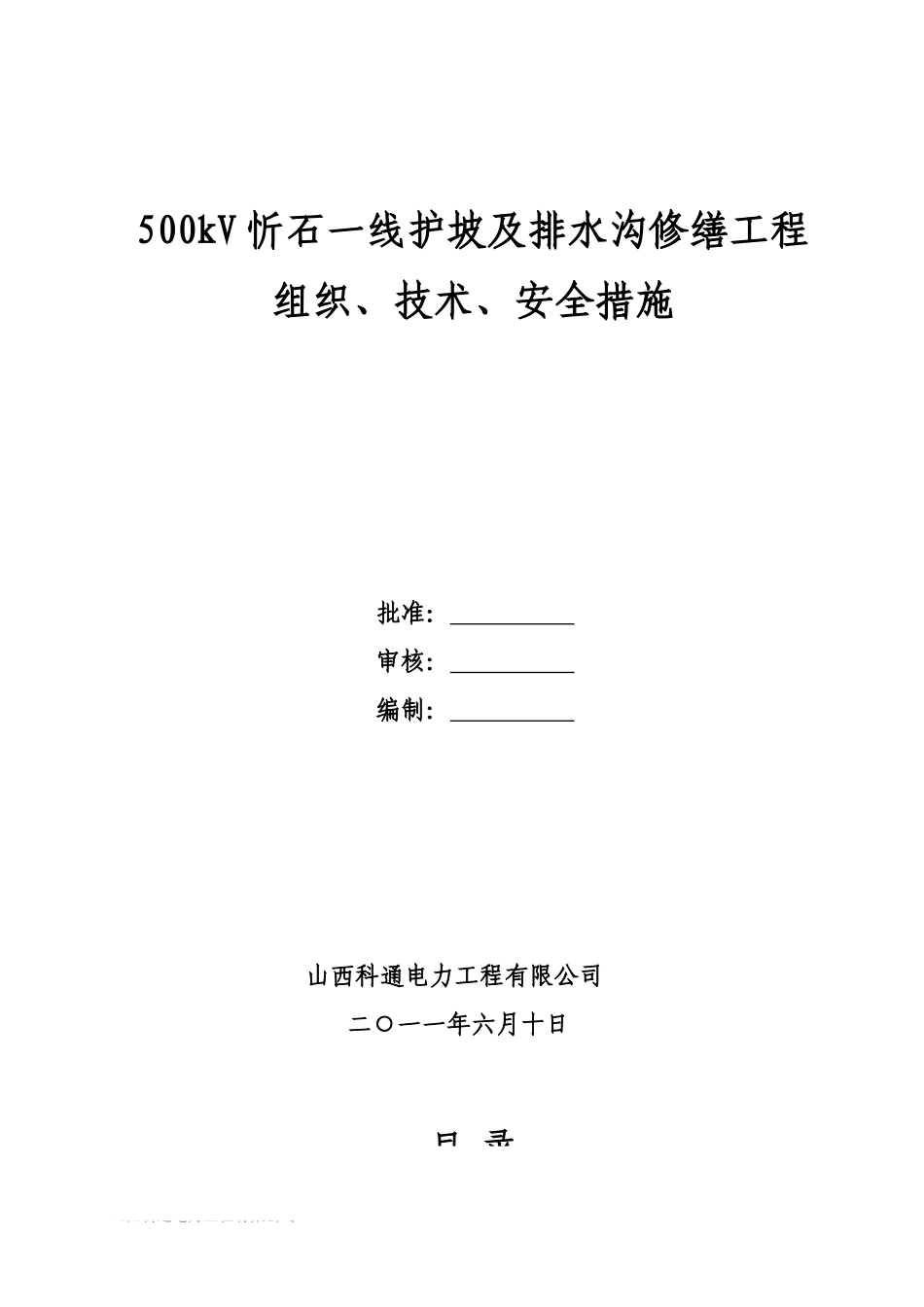

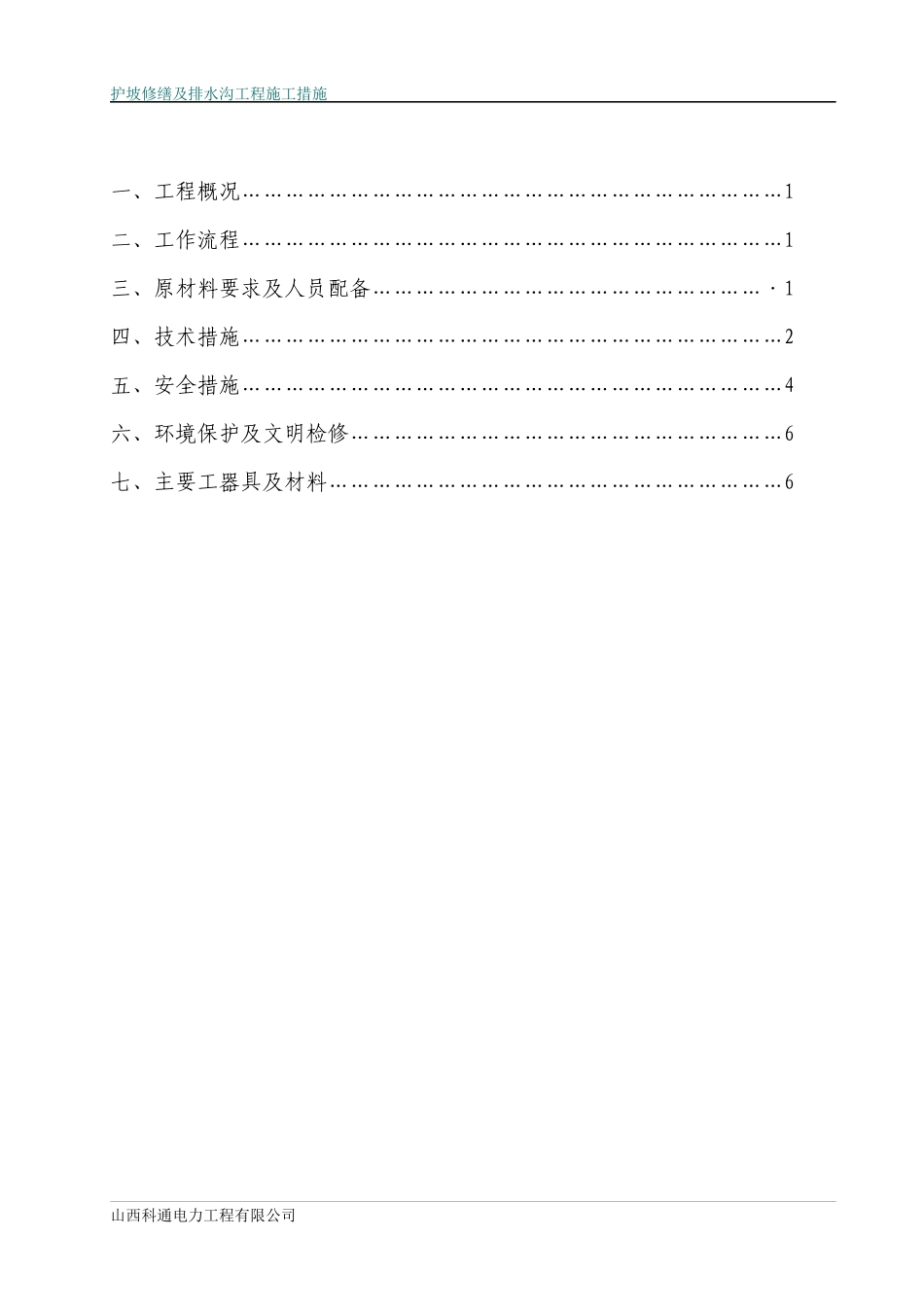

护坡修缮及排水沟工程施工措施500kV忻石一线护坡及排水沟修缮工程组织、技术、安全措施批准：审核：编制：山西科通电力工程有限公司二○一一年六月十日目录山西科通电力工程有限公司护坡修缮及排水沟工程施工措施一、工程概况…………………………………………………………………1二、工作流程…………………………………………………………………1三、原材料要求及人员配备………………………………………………·1四、技术措施…………………………………………………………………2五、安全措施…………………………………………………………………4六、环境保护及文明检修……………………………………………………6七、主要工器具及材料………………………………………………………6山西科通电力工程有限公司护坡修缮及排水沟工程施工措施第1页一、工程概况根据山西省电力公司超（特）高压输变电分公司生产计划安排，对忻石一线：128#130#146#147#148#150#151#152#154#157#158#159#160#167#169#171#173#174#175#178#179#201#203#204#205#206#207#208#21#211#24#共31基进行护坡及排水沟修缮。二、工作流程三、原材料要求及人员配备山西科通电力工程有限公司开工许可测量放线开工前准备验收原土夯实土方开挖材料运输材料的验收护坡砌筑自检合格结束工作排水沟砌筑勾缝勾缝护坡修缮及排水沟工程施工措施第2页1．砂子：砌筑使用的砂子，宜采用中砂或粗砂，料径不宜超过5mm。2．水泥：采用业主指定的赣州铁石牌P.O32.5R的水泥。3．片石：应选用颜色均匀，无水锈，无油污，无风化的经检验合格的石材。4．水：采用饮用水。不得使用带有油污酸碱性大的水.5．人员配备：计划分两组，每组20人，共计40人。注：施工前，砂、石、水泥等材料要做好配合比试验。四、施工技术方案及措施1、排水沟(1)施工放线首先,根据现场实际情况放出路基边沟和排水沟的位置中轴线,并根据所交底结果,用白灰或线绳拉出沟的相应轮廓线,示出相应的开控深度。(2)基槽开挖根据相应的轮廓线,人工能够开挖的地方,人工用铁锹和镐进行开挖。（3)清底报验基槽开挖完毕后,首先进行自检,互检,合格后,由项目部报请现场监理工程师进行检验,在全部检验合格后,方准进行水沟的片石砌筑工作。（4）片石砌筑首先,砌筑采用坐浆法进行施工,严禁采用灌浆法进行施工,片石在使用前必须用水湿润,表面如有泥土,水锈,应清洗干净.4.1排水沟采用0.6×0.8m的梯形结构，砌筑沟底前,如基底为岩层,应先将基底表面清洗,湿润,再坐浆砌筑,如基底为土质,可直接坐浆砌筑。4.2由于水沟尺寸厚度较薄,宜选取用适当的石块,并符合规定强度的片山西科通电力工程有限公司护坡修缮及排水沟工程施工措施第3页石,砌筑时应分层砌筑,每层砌筑前,应先铺砂浆,然后再砌筑片石和填缝,砌体外露面应进行勾缝。4.3各层砌块应安放稳固,砂浆应饱满,粘结牢固,不得直接贴靠或脱空。砌筑时,底浆应铺满,竖缝砂浆应先在已砌石块侧面镇放一部分,然后于石块放好后填满捣实.用小石子混凝土填塞竖缝时,应以扁铁捣实。4.4砌筑上层砌块时,应避免振动下层砌块,砌筑工作中断后恢复砌筑时,已砌筑的砌层表面应予以清扫和湿润.（5）沟体砌筑完毕后,用水泥进行勾缝,缝宽2cm,底部砌筑的片石,可用砂浆找平。在上述工作进行好以后,可根据天气的情况,进行适当的养护。（6）砂浆试验和报请检验在砌筑片石时,要根据适当的方量或台班数进行砂浆试块的制作.通常情况下以一个台班制作2组或100m3制作2组.试块要在拆模后,立即进行标准养生,到期后,应进行试压,并报请监理工程师进行验收.2、护坡（1）首先,根据现场实际情况留出路基排水沟的位置中后,并根据所交底结果,按照现场实际所需护坡的高度结合坡比计算出基槽的宽度，用白灰或线绳拉出基槽的相应轮廓线,示出相应的开控深度以及所需拆坡的厚度。(2)基槽开挖根据相应的轮廓线,人工能够开挖的地方,人工用铁锹和镐先进行拆坡,最后挖沟槽。（3)清底报验山西科通电力工程有限公司护坡修缮及排水沟工程施工措施第4页基槽开挖完毕后,首先进行自检,互检,合格后,由项目部报请现场监理工程师进行检验,在全部检验合格后,方准进行水沟的片石砌筑工作。（4）砌筑...
