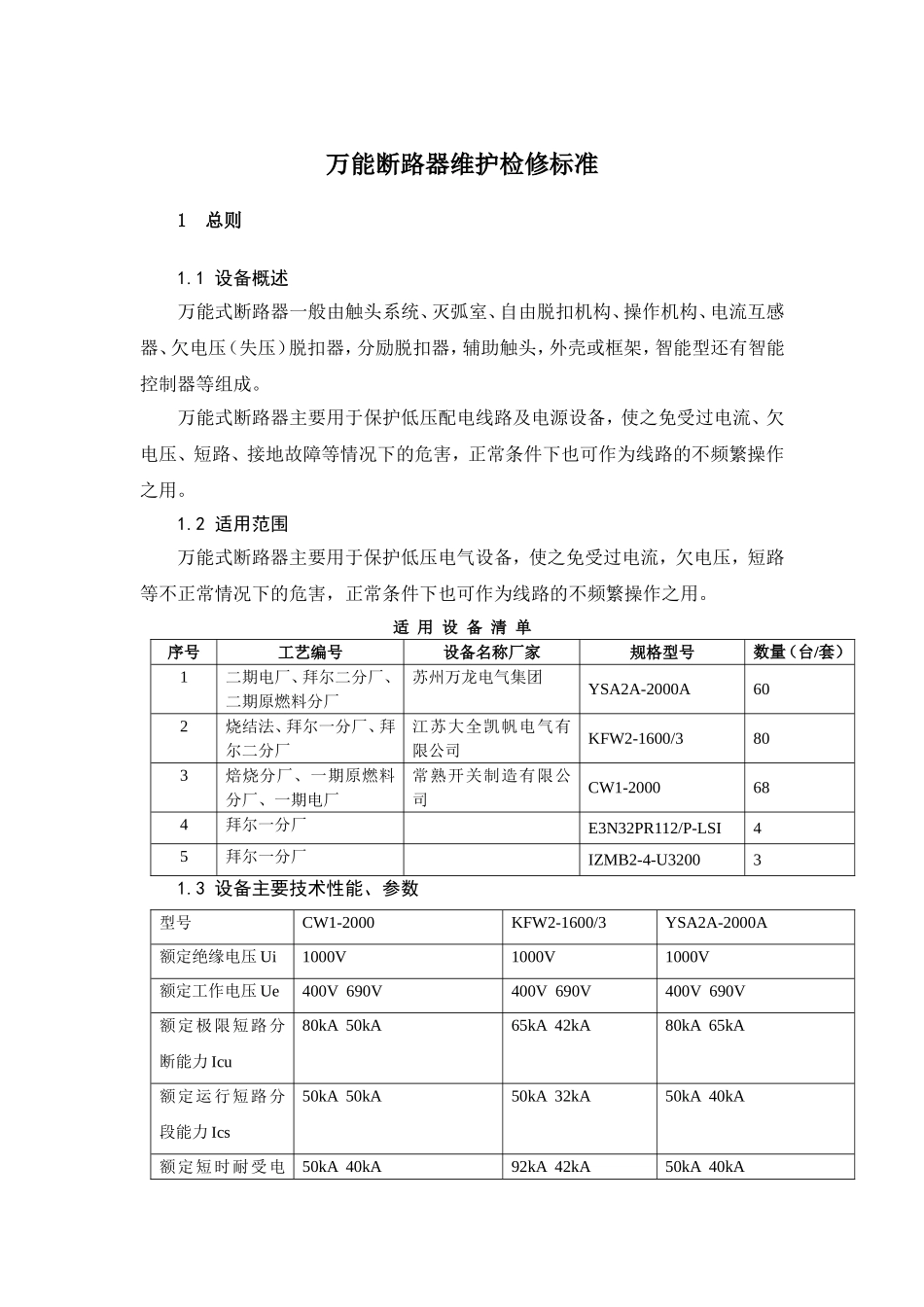

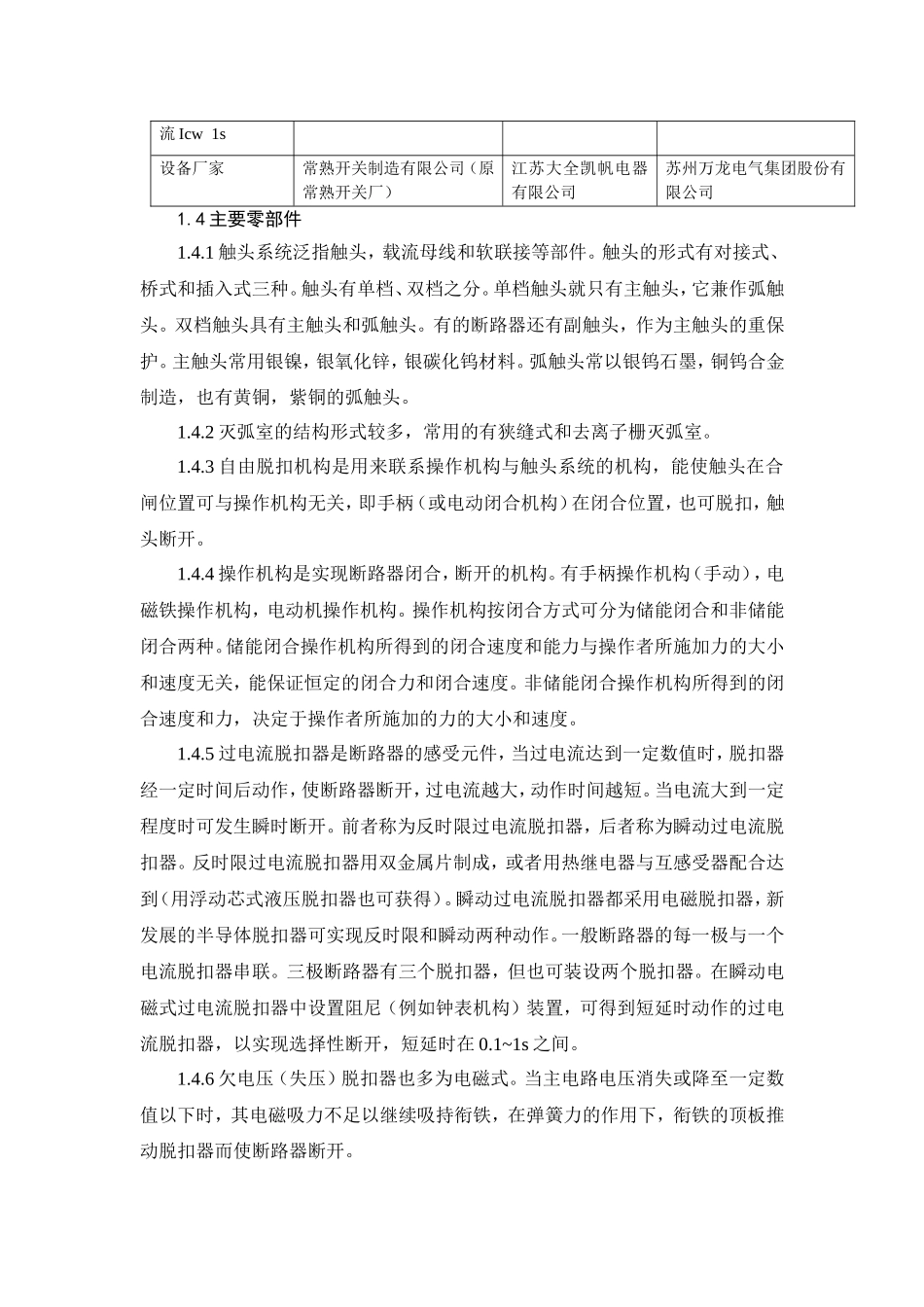

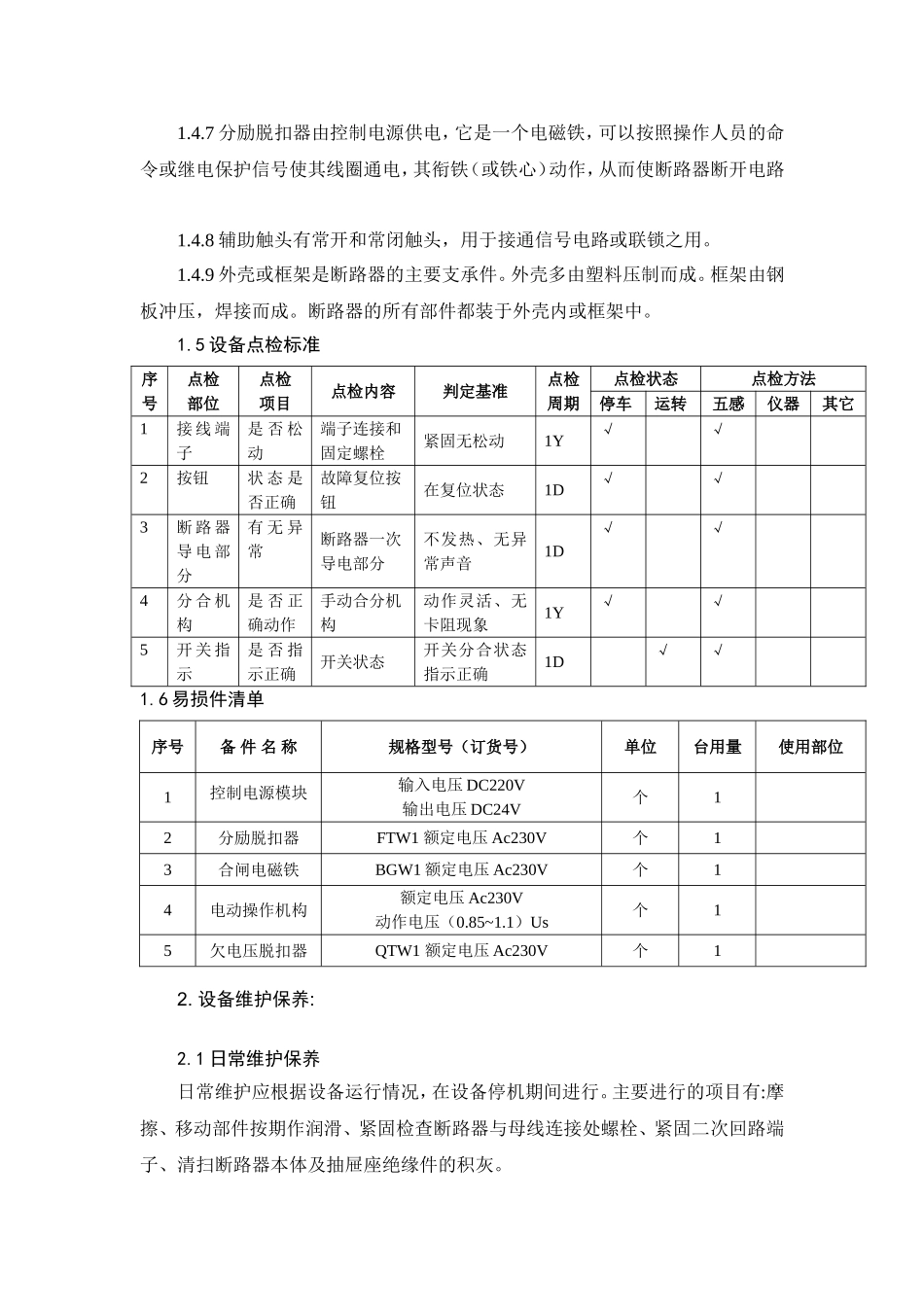

万能断路器维护检修标准1总则1.1设备概述万能式断路器一般由触头系统、灭弧室、自由脱扣机构、操作机构、电流互感器、欠电压（失压）脱扣器，分励脱扣器，辅助触头，外壳或框架，智能型还有智能控制器等组成。万能式断路器主要用于保护低压配电线路及电源设备，使之免受过电流、欠电压、短路、接地故障等情况下的危害，正常条件下也可作为线路的不频繁操作之用。1.2适用范围万能式断路器主要用于保护低压电气设备，使之免受过电流，欠电压，短路等不正常情况下的危害，正常条件下也可作为线路的不频繁操作之用。适用设备清单序号工艺编号设备名称厂家规格型号数量（台/套）1二期电厂、拜尔二分厂、二期原燃料分厂苏州万龙电气集团YSA2A-2000A602烧结法、拜尔一分厂、拜尔二分厂江苏大全凯帆电气有限公司KFW2-1600/3803焙烧分厂、一期原燃料分厂、一期电厂常熟开关制造有限公司CW1-2000684拜尔一分厂E3N32PR112/P-LSI45拜尔一分厂IZMB2-4-U320031.3设备主要技术性能、参数型号CW1-2000KFW2-1600/3YSA2A-2000A额定绝缘电压Ui1000V1000V1000V额定工作电压Ue400V690V400V690V400V690V额定极限短路分断能力Icu80kA50kA65kA42kA80kA65kA额定运行短路分段能力Ics50kA50kA50kA32kA50kA40kA额定短时耐受电50kA40kA92kA42kA50kA40kA流Icw1s设备厂家常熟开关制造有限公司（原常熟开关厂）江苏大全凯帆电器有限公司苏州万龙电气集团股份有限公司1.4主要零部件1.4.1触头系统泛指触头，载流母线和软联接等部件。触头的形式有对接式、桥式和插入式三种。触头有单档、双档之分。单档触头就只有主触头，它兼作弧触头。双档触头具有主触头和弧触头。有的断路器还有副触头，作为主触头的重保护。主触头常用银镍，银氧化锌，银碳化钨材料。弧触头常以银钨石墨，铜钨合金制造，也有黄铜，紫铜的弧触头。1.4.2灭弧室的结构形式较多，常用的有狭缝式和去离子栅灭弧室。1.4.3自由脱扣机构是用来联系操作机构与触头系统的机构，能使触头在合闸位置可与操作机构无关，即手柄（或电动闭合机构）在闭合位置，也可脱扣，触头断开。1.4.4操作机构是实现断路器闭合，断开的机构。有手柄操作机构（手动），电磁铁操作机构，电动机操作机构。操作机构按闭合方式可分为储能闭合和非储能闭合两种。储能闭合操作机构所得到的闭合速度和能力与操作者所施加力的大小和速度无关，能保证恒定的闭合力和闭合速度。非储能闭合操作机构所得到的闭合速度和力，决定于操作者所施加的力的大小和速度。1.4.5过电流脱扣器是断路器的感受元件，当过电流达到一定数值时，脱扣器经一定时间后动作，使断路器断开，过电流越大，动作时间越短。当电流大到一定程度时可发生瞬时断开。前者称为反时限过电流脱扣器，后者称为瞬动过电流脱扣器。反时限过电流脱扣器用双金属片制成，或者用热继电器与互感受器配合达到（用浮动芯式液压脱扣器也可获得）。瞬动过电流脱扣器都采用电磁脱扣器，新发展的半导体脱扣器可实现反时限和瞬动两种动作。一般断路器的每一极与一个电流脱扣器串联。三极断路器有三个脱扣器，但也可装设两个脱扣器。在瞬动电磁式过电流脱扣器中设置阻尼（例如钟表机构）装置，可得到短延时动作的过电流脱扣器，以实现选择性断开，短延时在0.1~1s之间。1.4.6欠电压（失压）脱扣器也多为电磁式。当主电路电压消失或降至一定数值以下时，其电磁吸力不足以继续吸持衔铁，在弹簧力的作用下，衔铁的顶板推动脱扣器而使断路器断开。1.4.7分励脱扣器由控制电源供电，它是一个电磁铁，可以按照操作人员的命令或继电保护信号使其线圈通电，其衔铁（或铁心）动作，从而使断路器断开电路1.4.8辅助触头有常开和常闭触头，用于接通信号电路或联锁之用。1.4.9外壳或框架是断路器的主要支承件。外壳多由塑料压制而成。框架由钢板冲压，焊接而成。断路器的所有部件都装于外壳内或框架中。1.5设备点检标准序号点检部位点检项目点检内容判定基准点检周期点检状态点检方法停车运转五感仪器其它1接线端子是否松动端子连接和固定螺栓紧固无松动1Y√√2按钮状态是否正确故障复位按钮在复位状态1D√√3断路器导电部分有无异常断路器一次导电部分不发热...
