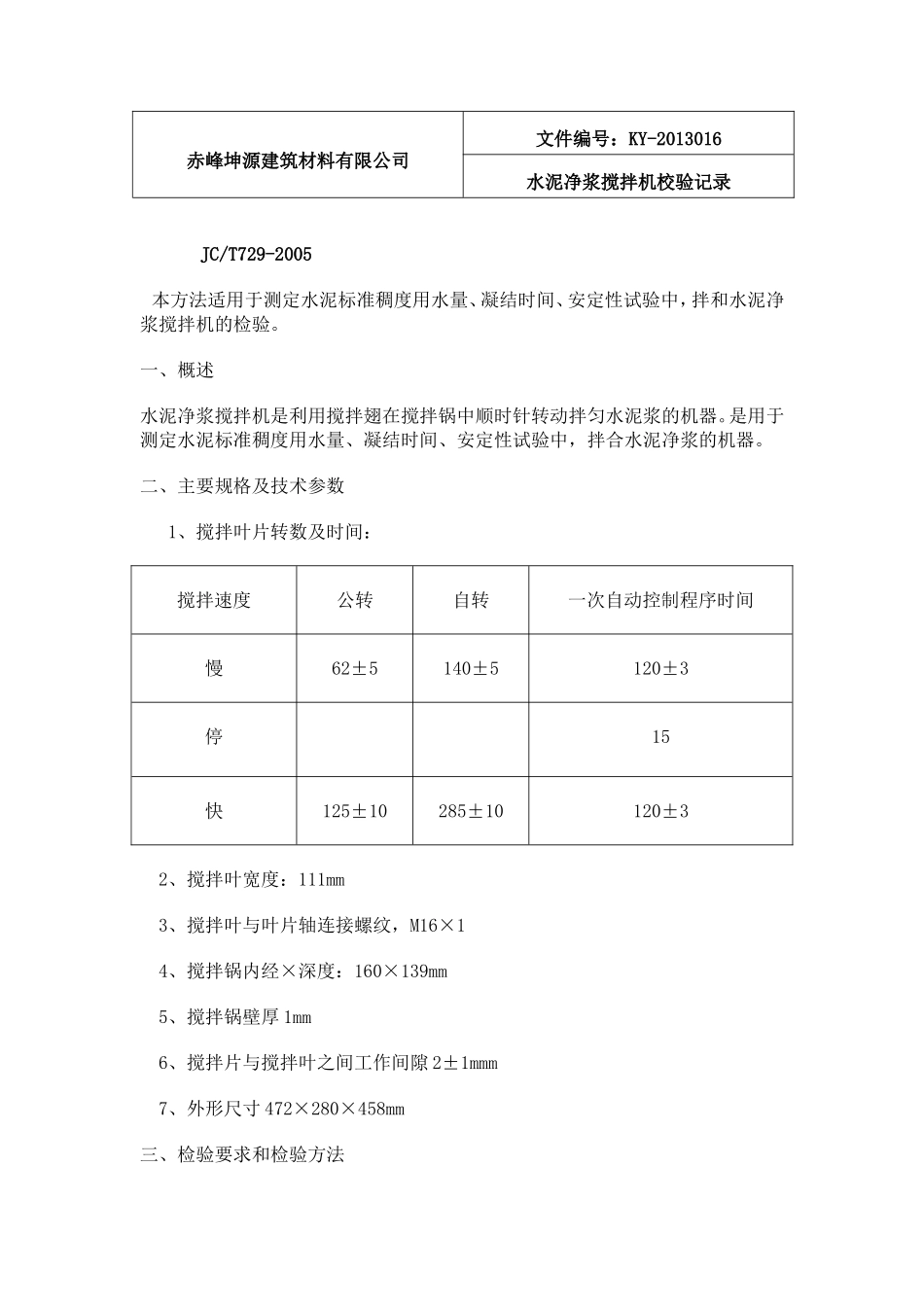

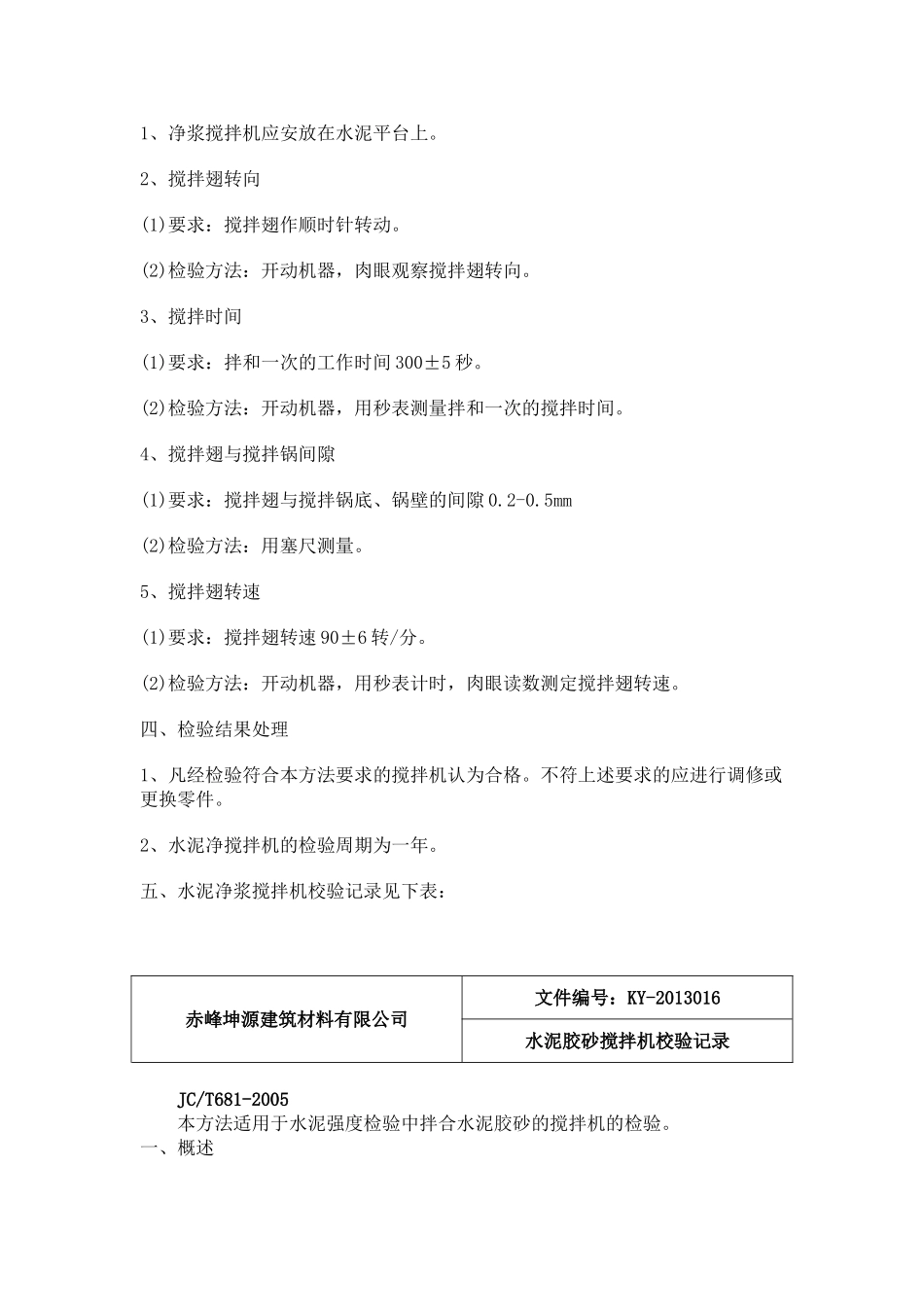

JC/T729-2005本方法适用于测定水泥标准稠度用水量、凝结时间、安定性试验中，拌和水泥净浆搅拌机的检验。一、概述水泥净浆搅拌机是利用搅拌翅在搅拌锅中顺时针转动拌匀水泥浆的机器。是用于测定水泥标准稠度用水量、凝结时间、安定性试验中，拌合水泥净浆的机器。二、主要规格及技术参数1、搅拌叶片转数及时间：搅拌速度公转自转一次自动控制程序时间慢62±5140±5120±3停15快125±10285±10120±32、搅拌叶宽度：111mm3、搅拌叶与叶片轴连接螺纹，M16×14、搅拌锅内经×深度：160×139mm5、搅拌锅壁厚1mm6、搅拌片与搅拌叶之间工作间隙2±1mmm7、外形尺寸472×280×458mm三、检验要求和检验方法赤峰坤源建筑材料有限公司文件编号：KY-2013016水泥净浆搅拌机校验记录1、净浆搅拌机应安放在水泥平台上。2、搅拌翅转向(1)要求：搅拌翅作顺时针转动。(2)检验方法：开动机器，肉眼观察搅拌翅转向。3、搅拌时间(1)要求：拌和一次的工作时间300±5秒。(2)检验方法：开动机器，用秒表测量拌和一次的搅拌时间。4、搅拌翅与搅拌锅间隙(1)要求：搅拌翅与搅拌锅底、锅壁的间隙0.2-0.5mm(2)检验方法：用塞尺测量。5、搅拌翅转速(1)要求：搅拌翅转速90±6转/分。(2)检验方法：开动机器，用秒表计时，肉眼读数测定搅拌翅转速。四、检验结果处理1、凡经检验符合本方法要求的搅拌机认为合格。不符上述要求的应进行调修或更换零件。2、水泥净搅拌机的检验周期为一年。五、水泥净浆搅拌机校验记录见下表：赤峰坤源建筑材料有限公司文件编号：KY-2013016水泥胶砂搅拌机校验记录JC/T681-2005本方法适用于水泥强度检验中拌合水泥胶砂的搅拌机的检验。一、概述搅拌机为双转叶片式，搅拌锅作逆时针、搅拌叶作顺时针方向转动。是用于拌合水泥胶砂的机器。二、技术参数1、搅拌叶片高速与低速时的自转和公转速度应符合表1的要求:表1：搅拌叶片高速与低速时的自转和公转速度转别速度档低速高速自转r/min140±5285±10公转r/min62±5125±102、胶砂搅拌机的工作程序分手动和自动两种。自动控制程序为:低速30s士is，再低速30s士is、同时自动开始加砂并在20s-30s内全部加完，高速30s士is，停90S士1s,高速60s土1so手动控制具有高、停、低三档速度及加砂功能控制扭，并与自动互锁。3、一次试验所用标准砂应全部进入锅内不应外溅。4、搅拌锅应耐锈蚀。5、搅拌锅深度:180mm士2mm。6、搅拌锅内径:202mm士1mm.7、搅伴锅壁厚，1.5mm+0.1mm三、检验方法1、检验条件2、检验室内应保持清洁、无腐蚀性气体。3、电源电压的波动不超过士10%.4、检验用仪器设备a)转速测量仪:精度不低于1r/min;b)秒表:精度不低于0.1s;c)深度尺:分度值不大于0.02mm;d)游标卡尺:分度值不大于0.02mm;e)φ2mm和φ4mm钢丝;f)内径千分尺:分度值不大于0.02mm;g)测厚卡规:分度值不大于0.02mm;h)天平:分度值不大于0.1g;i)M18x1.5螺纹规;J)兆欧表:额定直流电压500V，准确度不低于2.5级:k)其他辅助性工具器具。5、对搅拌叶片转速的检测搅拌叶片转速可在负载也可在空载情况下检测，有争议时以负载为准.检测时，在搅拌叶片公转轴上贴一块黑色胶布，再在黑色胶布上贴反光片，用反射式表直接检测搅拌叶片公转速度n1n2,，然后按式(1)、式(2)计算出搅拌叶片的自转快、慢转速。n2=i×n1......................................(1)n.2=i×n.1......................................(2)i＝z1-z2/z2....................................(3)式中:n1、n.1—搅拌叶公转的快、慢转速，单位为转/分(r/min);n2n.2一搅拌叶自转的快、慢转速，单位为转/分(r/min);i—搅拌机行星机构的减速比;JC/T681-2005z1—行星机构齿圈齿数，单位为个;z2—行星机构齿轮齿数，单位为个。对4.2搅拌时间的检测用秒表检测。6、对加砂完全性的检查准确称量一袋标准砂后将其倒入砂桶，启动搅拌机自动工作程序，搅拌程序结束后检查搅拌锅内的砂子重量，当砂子损失≤1g时为符合要求。7、对搅拌锅的检查和检测a)对搅拌锅的材质和防锈处理目测检查。b)对锅深度的检测用深度尺检测锅底圆弧最低点至锅口平面的距离。c)对锅内径的检测用内径千分尺在圆柱段任意二个相互垂直的位置检测，并取两者的平均值...
