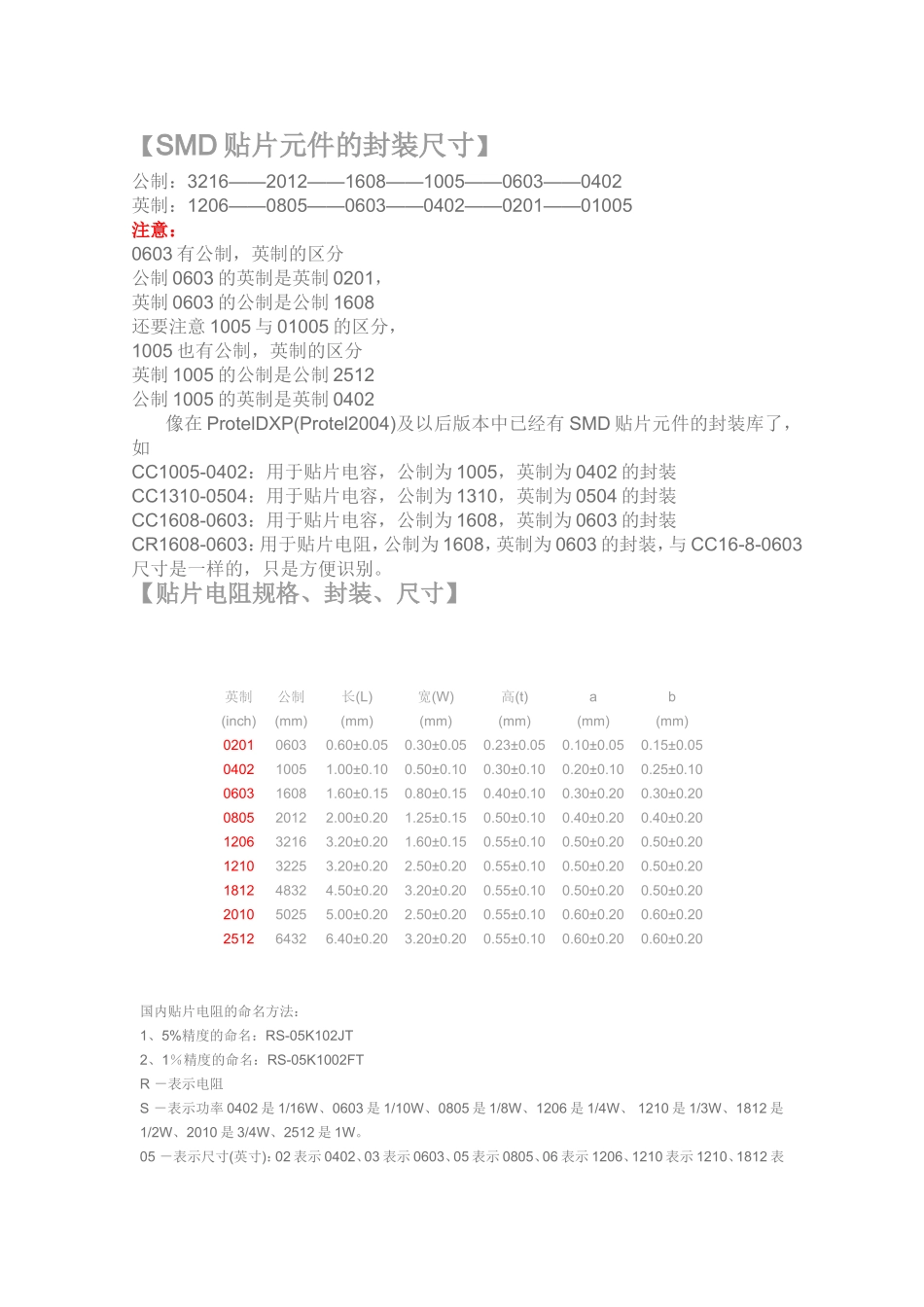

【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。【贴片电阻规格、封装、尺寸】英制(inch)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05040210051.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10060316081.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20080520122.00±0.201.25±0.150.50±0.100.40±0.200.40±0.20120632163.20±0.201.60±0.150.55±0.100.50±0.200.50±0.20121032253.20±0.202.50±0.200.55±0.100.50±0.200.50±0.20181248324.50±0.203.20±0.200.55±0.100.50±0.200.50±0.20201050255.00±0.202.50±0.200.55±0.100.60±0.200.60±0.20251264326.40±0.203.20±0.200.55±0.100.60±0.200.60±0.20国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR－表示电阻S－表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。K－表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。J－表示精度为5％、F－表示精度为1％。T－表示编带包装1：0402(1/16W)2:0603(1/10W)3:0805(1/8W)4:1206(1/4W)5:1210(1/3W)6:2010(1/2W)7:2512(1W)内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR－表示电阻S－表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。K－表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。J－表示精度为5％、F－表示精度为1％。T－表示编带包装1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“.”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示10000。2、电阻上的数字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm.3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。读出四块数据,乘给出数据,相加贴片电阻的命名贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效...
