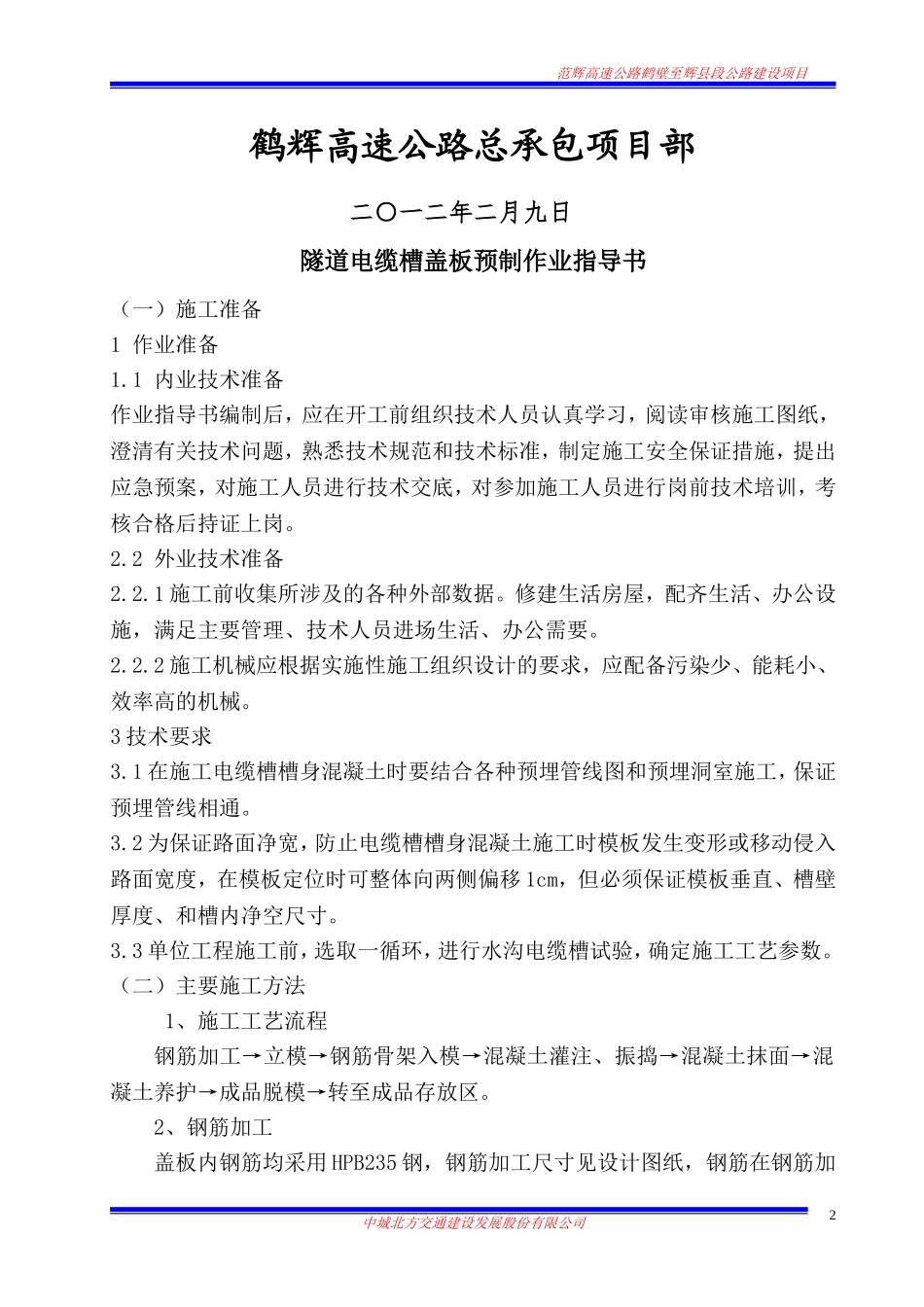

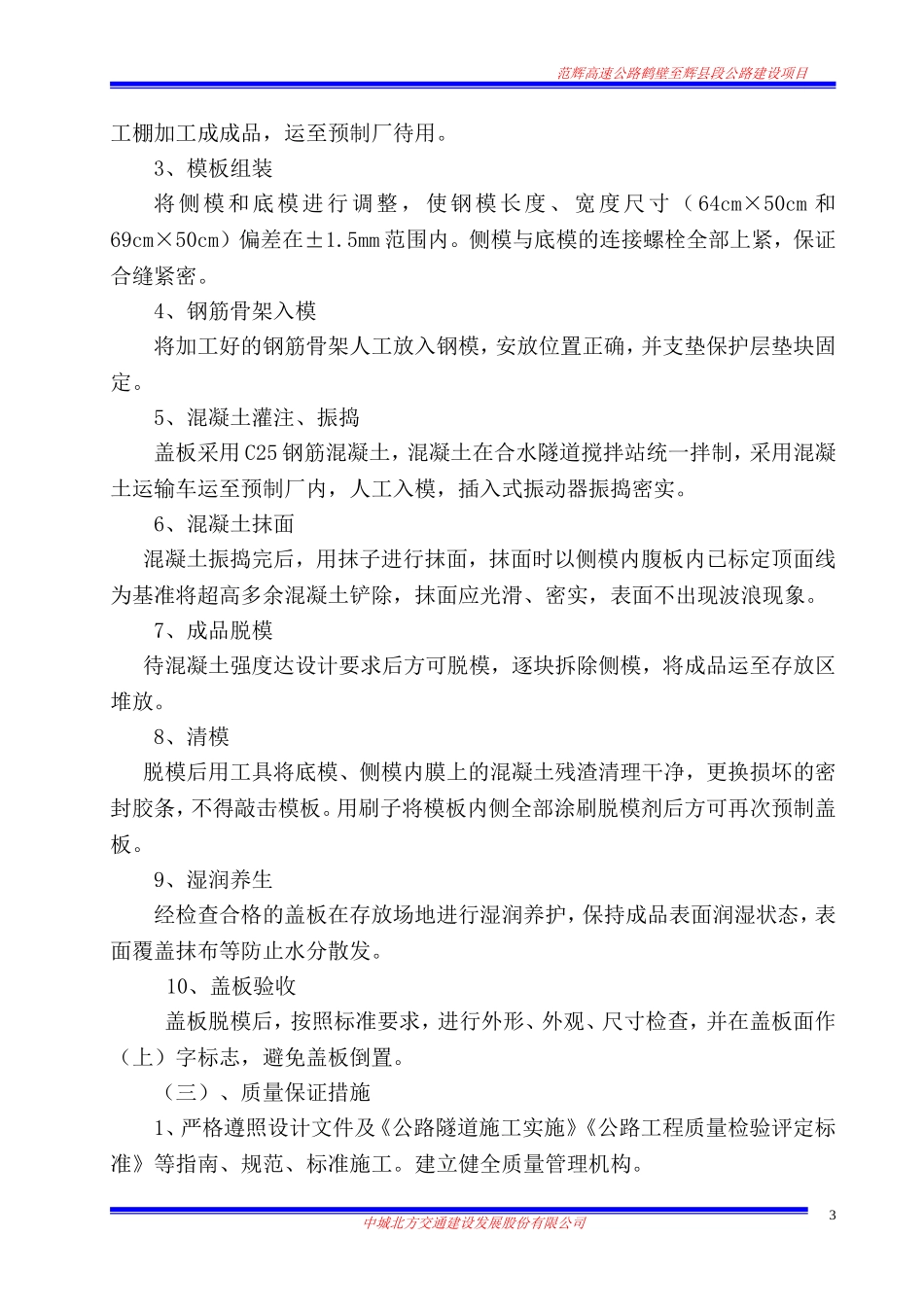

范辉高速公路鹤壁至辉县段公路建设项目中城北方交通建设发展股份有限公司鹤辉高速项目部隧道电缆槽盖板预制作业指导书中城北方交通建设发展股份有限公司1范辉高速公路鹤壁至辉县段公路建设项目鹤辉高速公路总承包项目部二○一二年二月九日隧道电缆槽盖板预制作业指导书（一）施工准备1作业准备1.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习，阅读审核施工图纸，澄清有关技术问题，熟悉技术规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。2.2外业技术准备2.2.1施工前收集所涉及的各种外部数据。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。2.2.2施工机械应根据实施性施工组织设计的要求，应配备污染少、能耗小、效率高的机械。3技术要求3.1在施工电缆槽槽身混凝土时要结合各种预埋管线图和预埋洞室施工，保证预埋管线相通。3.2为保证路面净宽，防止电缆槽槽身混凝土施工时模板发生变形或移动侵入路面宽度，在模板定位时可整体向两侧偏移1cm，但必须保证模板垂直、槽壁厚度、和槽内净空尺寸。3.3单位工程施工前，选取一循环，进行水沟电缆槽试验，确定施工工艺参数。（二）主要施工方法1、施工工艺流程钢筋加工→立模→钢筋骨架入模→混凝土灌注、振捣→混凝土抹面→混凝土养护→成品脱模→转至成品存放区。2、钢筋加工盖板内钢筋均采用HPB235钢，钢筋加工尺寸见设计图纸，钢筋在钢筋加中城北方交通建设发展股份有限公司2范辉高速公路鹤壁至辉县段公路建设项目工棚加工成成品，运至预制厂待用。3、模板组装将侧模和底模进行调整，使钢模长度、宽度尺寸（64cm×50cm和69cm×50cm）偏差在±1.5mm范围内。侧模与底模的连接螺栓全部上紧，保证合缝紧密。4、钢筋骨架入模将加工好的钢筋骨架人工放入钢模，安放位置正确，并支垫保护层垫块固定。5、混凝土灌注、振捣盖板采用C25钢筋混凝土，混凝土在合水隧道搅拌站统一拌制，采用混凝土运输车运至预制厂内，人工入模，插入式振动器振捣密实。6、混凝土抹面混凝土振捣完后，用抹子进行抹面，抹面时以侧模内腹板内已标定顶面线为基准将超高多余混凝土铲除，抹面应光滑、密实，表面不出现波浪现象。7、成品脱模待混凝土强度达设计要求后方可脱模，逐块拆除侧模，将成品运至存放区堆放。8、清模脱模后用工具将底模、侧模内膜上的混凝土残渣清理干净，更换损坏的密封胶条，不得敲击模板。用刷子将模板内侧全部涂刷脱模剂后方可再次预制盖板。9、湿润养生经检查合格的盖板在存放场地进行湿润养护，保持成品表面润湿状态，表面覆盖抹布等防止水分散发。10、盖板验收盖板脱模后，按照标准要求，进行外形、外观、尺寸检查，并在盖板面作（上）字标志，避免盖板倒置。（三）、质量保证措施1、严格遵照设计文件及《公路隧道施工实施》《公路工程质量检验评定标准》等指南、规范、标准施工。建立健全质量管理机构。中城北方交通建设发展股份有限公司3范辉高速公路鹤壁至辉县段公路建设项目2、加强施工技术管理，充分发挥专职质检员及工程技术人员的职能作用，实行专职检查与群众检查相结合，自检与互检相结合，定期检查与经常检查相结合的办法，确保工程质量。3、严格执行甲方质量监理制度，尊重监理工程师的意见，做到各项隐蔽工作检查签证齐全。4、保证盖板成品几何尺寸，防止因模板安装、爆模等引起的尺寸偏差。质量管理组织机构框图5、做好质量验收工作，记录完整、资料齐全，为异常情况处理提供依据。6、原材料种类规格、长度、加工尺寸必须符合设计及规范要求。7、严格执行报检制，作业班组工序施工进行自检，合格后报质检员检查，质检员检查合格报监理工程师检查验收，合格后得到指令方能进行下一道工序施工。五、安全及环保要求（一）安全要求1、施工区域应设警示标志，严禁非工作人员出入；2、施工中应对机械设备进行定期检查，养护、维修；中城北方交通建设发展股份有限公司4项目经理总工程师综合部工程部物资设备部中心试验室专业工程师专职质检工程师安全质量部环保部项目副经理计划财务部作业...
