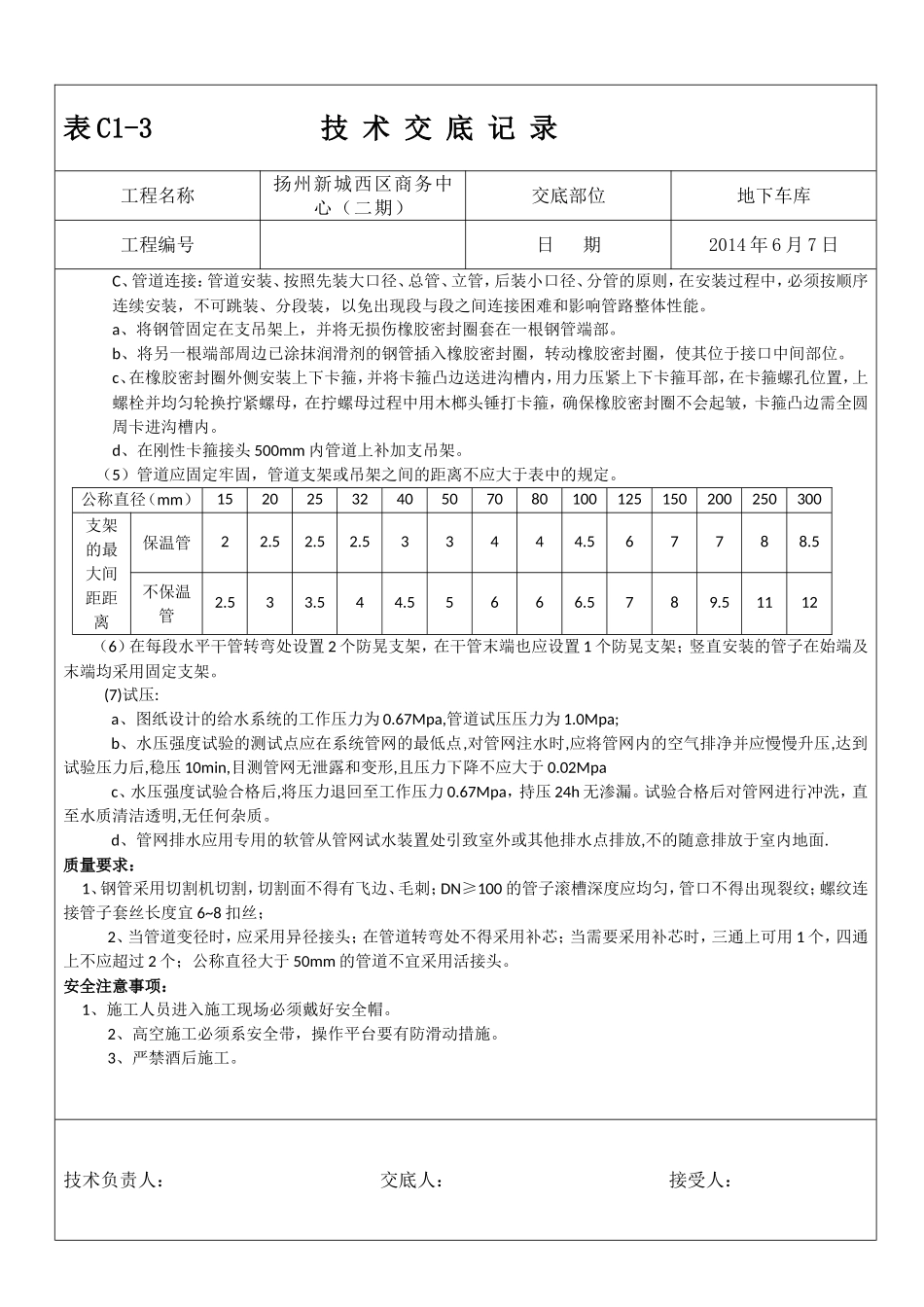

表C1-3技术交底记录工程名称扬州新城西区商务中心（二期）交底部位A楼工程编号钢塑复合管安装及试验日期2014年6月7日交底内容：施工准备：组织施工人员熟悉施工图纸及现场，组织材料及施工机具进场，作相应技术交底及安全交底。1、材料及机具：滚槽机、砂轮切割机、电焊机、手电钻、冲击钻、套丝机、铣口器、活扳手、手锤、气割设备、卷尺、线坠、水平仪、钢板尺、划针、钢塑复合管及管件等。2、作业条件：a、管道穿墙及楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求；b、明装托、吊干管安装必须在安装层的结构顶板完成后进行；c、立管安装宜在主体结构完成后进行。施工方法及操作注意事项：1、工艺流程：安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试2、具体要求：（1）安装前清除管内的杂物，安装时应随时清除已安装管道内的杂物。（2）钢塑复合管道连接：管径DN≥100时，采用卡箍连接，DN﹤100时，采用螺纹连接。管道穿外墙套管时，按刚性防水套管安装要求处理；管道穿内墙套管，按一般穿墙套管捻口处理。管道穿楼板处要按要求安装套管（套管管径比原管大两个规格），同时套管底与板底平，上口高出饰面20MM（卫生间、开水间处高出饰面50MM），管道安装好后要求位于套管的正中心。（3）管道螺纹连接时：螺纹连接的密封填料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将填料挤入管道内，连接后，应将连接处外部清理干净，连接处的螺纹应外留2~3扣的螺纹。（4）管道卡箍连接时：A、滚槽：a、.用切管机将钢管按需要的长度切割，用水平仪检查切口断面，确保切口断面与钢管中轴线垂直。切口如果有毛刺，应用砂轮机打磨光滑。b、将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。c、将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。d、缓缓压下。千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面是否仍与滚槽机贴紧，如果未贴紧，应调整管子至水平。如果已贴紧，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止。e、停机，用游标卡尺检查沟槽深度和宽度，确认符合标准要求后，将千斤顶卸荷，取出钢管。B、开孔，安装机械三通、四通a、在钢管上弹墨线，确定接头支管开孔位置。b、将链条开孔机固定于钢管预定开孔位置处。c、启动电动机，转动手轮，使钻头缓慢靠近钢管，同时在开孔钻头处添加润滑剂，以保护钻头，完成在钢管上开孔。d、停机，摇动手轮，打开链条，取下开孔机，清理钻落金属块和开孔部位残渣，并用砂轮机将孔洞打磨光滑。e、将卡箍套在钢管上，注意机械三通应与孔洞同心，橡胶密封圈与孔洞间隙均匀，紧固螺栓到位。f、如为机械四通，开孔时一定要注意保证钢管两侧的孔同心，否则当安装完毕，可能导致橡胶圈破裂，且影响过水面积。技术负责人：交底人：接受人：表C1-3技术交底记录工程名称扬州新城西区商务中心（二期）交底部位地下车库工程编号日期2014年6月7日C、管道连接：管道安装、按照先装大口径、总管、立管，后装小口径、分管的原则，在安装过程中，必须按顺序连续安装，不可跳装、分段装，以免出现段与段之间连接困难和影响管路整体性能。a、将钢管固定在支吊架上，并将无损伤橡胶密封圈套在一根钢管端部。b、将另一根端部周边已涂抹润滑剂的钢管插入橡胶密封圈，转动橡胶密封圈，使其位于接口中间部位。c、在橡胶密封圈外侧安装上下卡箍，并将卡箍凸边送进沟槽内，用力压紧上下卡箍耳部，在卡箍螺孔位置，上螺栓并均匀轮换拧紧螺母，在拧螺母过程中用木榔头锤打卡箍，确保橡胶密封圈不会起皱，卡箍凸边需全圆周卡进沟槽内。d、在刚性卡箍接头500mm内管道上补加支吊架。（5）管道应固定牢固，管道支架或吊架之间的距离不应大于表中的规定。公称直径（mm）1520253240507080100125150200250300支架的最大间距距离保温管22.52.52.533444.567788.5不保温管2.533.544.55666.5789.51112（6）在每段水平干管转弯处设置2个防晃支架，在干管末端也应设置1个防晃支架；竖直安装的管子在始端及末端均采用固定支架。(7)试压:a...
