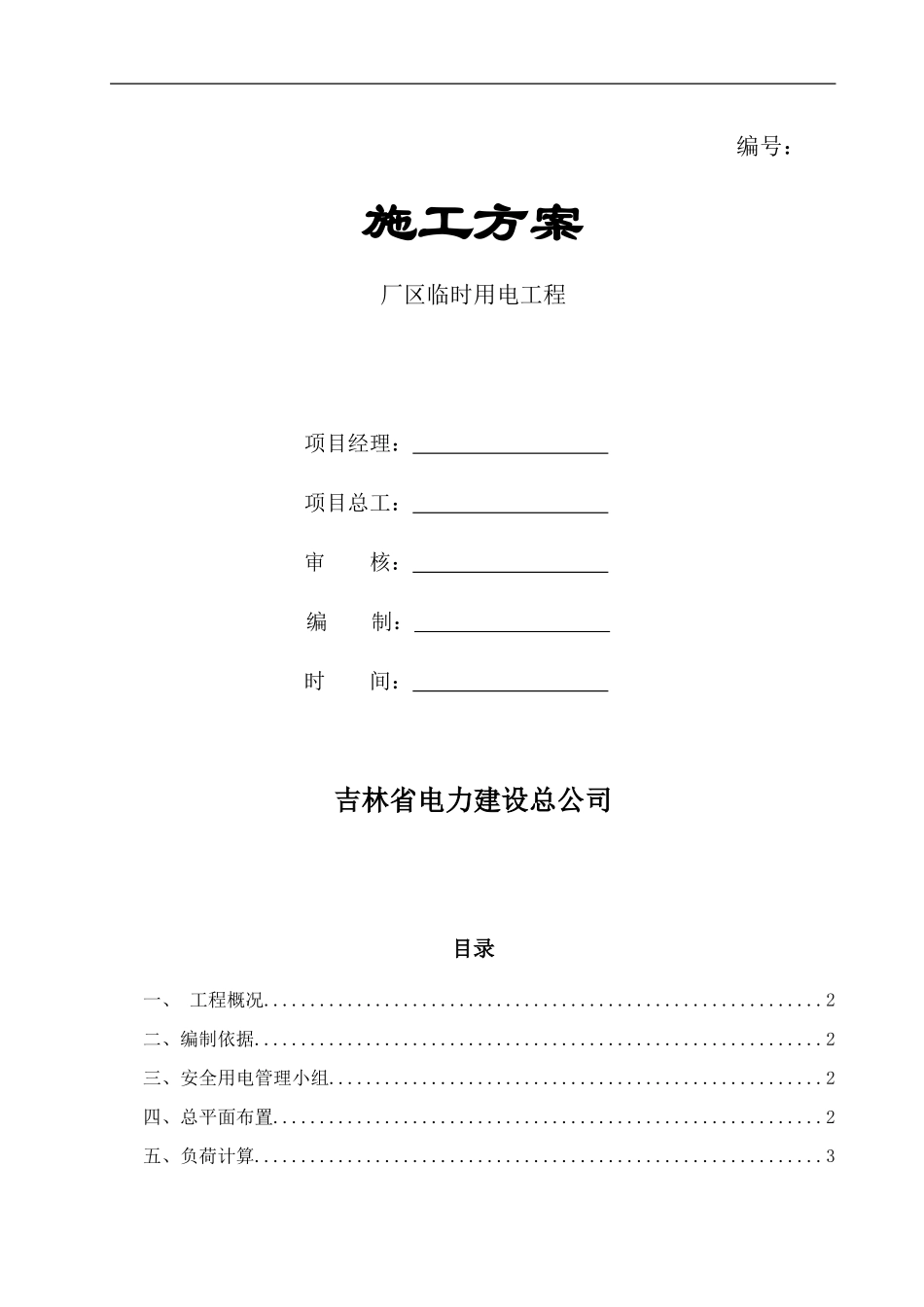

编号:施工方案厂区临时用电工程项目经理:项目总工:审核:编制:时间:吉林省电力建设总公司目录一、工程概况............................................................2二、编制依据.............................................................2三、安全用电管理小组.....................................................2四、总平面布置...........................................................2五、负荷计算.............................................................3宁夏宁东风电场(灵武)京能2*49.5MW工程项目风机及箱变基础、检修道路施工六、电气安装工程施工方案.................................................41、电缆敷设..........................................................42、配电柜安装........................................................5七、安全用电技术措施.....................................................61、安全用电技术措施..................................................62、防火措施..........................................................63、施工现场临时用电管理办法..........................................7一、工程概况本工程为宁夏宁东风电场(灵武)京能2*49.5MW工程项目风机及箱变基础、检修道路施工工程施工现场临时用电工程,由吉林省电力建设总公司施工。二、编制依据《施工现场临时用电安全技术规范》(JGJ46—88)。GB50303-2002《建筑电气工程施工质量验收规范》《质量手册》及《程序文件汇编》;吉林省电力建设总公司《职业安全卫生管理手册》及《程序文件汇编》;吉林省电力建设总公司《环境管理手册》及《程序文件汇编》;吉林省电力建设总公司三、安全用电管理小组组长:张枫1宁夏宁东风电场(灵武)京能2*49.5MW工程项目风机及箱变基础、检修道路施工副组长:兰信龙、李义民组员:马竞才、曹林辉、王万东、蔡学飞、冯国智、胡科四、总平面布置本工程由建设单位提供施工电源,由电业局10KV架空高压线引入厂内,施工电源由10kV主干网上引接,主干线以下的变配电设备(含变压器、跌落开关、避雷器等)及引接的高、低压电缆由建设单位负责建设。根据现场实际情况结合业主及施工单位要求,现场施工电源线路布置方案如下:1、由建设单位一级箱引至吉林电建二级箱,采用交联聚氯乙烯铠装电缆。2、由吉林电建二级箱引至各用电单位:搅拌站、加工场地、生活区,采用交联聚氯乙烯铠装电缆。3、各风机机位用电采用20kw柴油发电机作为电源。详见施工现场临时用电线路平面图。五、负荷计算施工用电量计算现场总用电量:P=1.1(k1+k2∑p2+k3∑p3+k4∑p4)P—供电设备总需要容量(kvA)P1—电动机额定功率(KW)P2—电焊机额定功率(KVA)P3—室内照明容量(KW)P4—室外照明容量(KW)cosφ—电动机的平均功率因数(施工现场最高0.75)k1=电动机系数(0.6)k2=电焊机系数(0.6)k3=室内照明(0.8)2宁夏宁东风电场(灵武)京能2*49.5MW工程项目风机及箱变基础、检修道路施工k4=室外照明(1.0)其中:∑p1=120+3×2+2.2×2+13.7+2.2×2+3+4=155.5KW∑p2=24×2+150=198KW∑p3±∑p4为设备用电量的10%(155.5+198)×10%=35KW则p=1.1(0.6×155.5/0.78+0.6×198+1.0×35)=300.7KW根据以上计算选择变压器为SL7—315/10型三相降压变压器,其主要技术数据为:额定容量315kvA,高压10kv,低压0.4kv,作Y接使用。配电导线截面选择:按允许电流选择:I线=KP/V线cosφ则I线=0.6×300.7×1000/×380×0.78=351A查表得导线截面95m2根据现场实际需要选择主电源线为VV22—3×95+1×70,电缆埋地敷没。主要施工机械用电见附表主要施工机械用电序号机械名称功率(KW)数量1搅拌站12012交流电焊机2423对焊机15014钢筋弯曲机325钢筋切断机2.226调直机13.717钢筋打钩机2.228切割机319直螺纹套丝机41六、电气安装工程施工方案1、电缆敷设(1)电缆敷设前,应对电缆进行外观检查及绝缘电阻测试,绝缘电阻值不低于10兆欧。电3宁夏宁东风电场(灵武)京能2*49.5MW工程项目风机及箱变基础、检修道路施工缆型号...
