花岗岩毛石挡土墙施工方案VIP免费

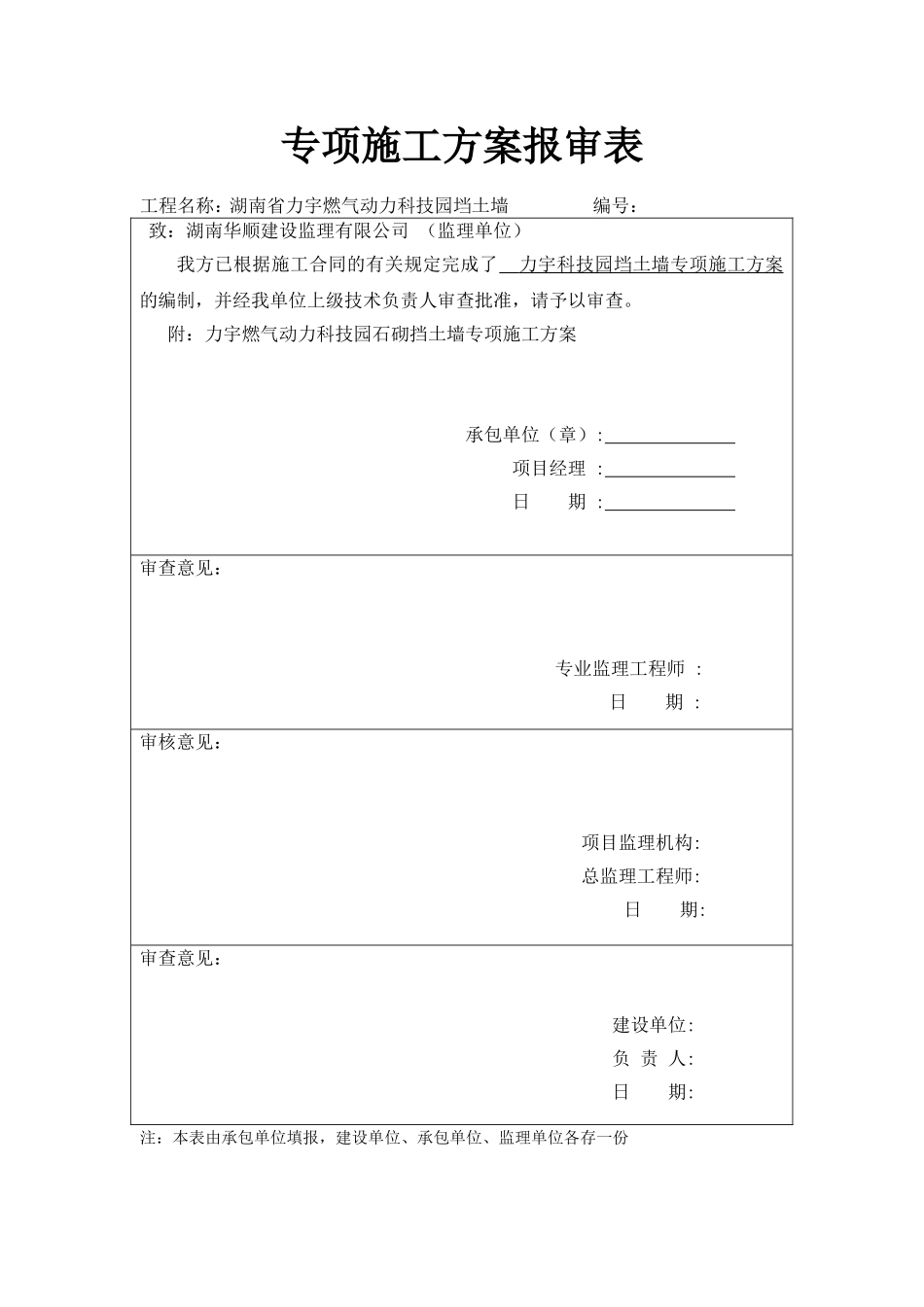

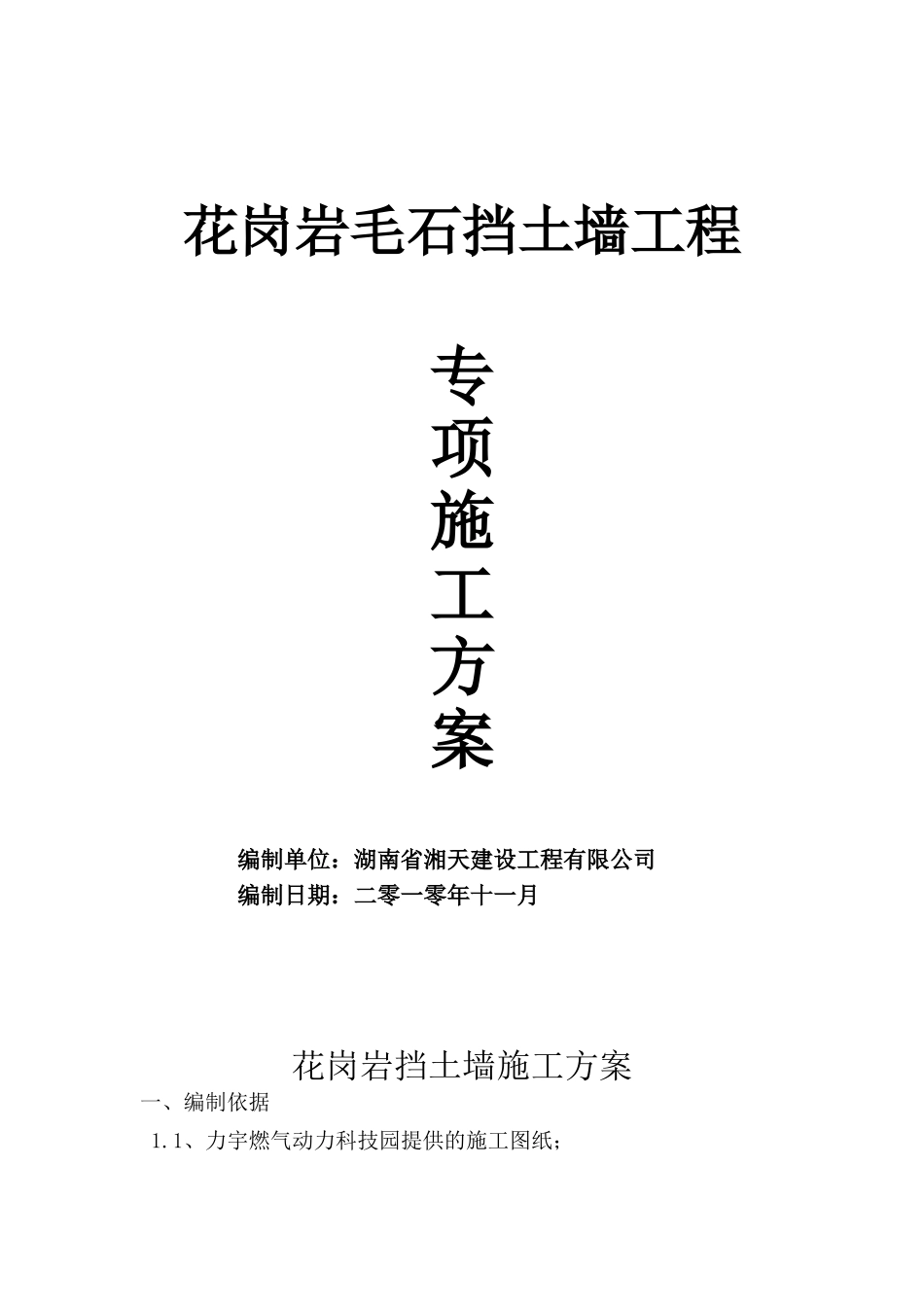

专项施工方案报审表工程名称：湖南省力宇燃气动力科技园垱土墙编号：致：湖南华顺建设监理有限公司（监理单位）我方已根据施工合同的有关规定完成了力宇科技园垱土墙专项施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：力宇燃气动力科技园石砌挡土墙专项施工方案承包单位（章）:项目经理:日期:审查意见：专业监理工程师:日期:审核意见：项目监理机构:总监理工程师:日期:审查意见：建设单位:负责人:日期:注：本表由承包单位填报，建设单位、承包单位、监理单位各存一份花岗岩毛石挡土墙工程专项施工方案编制单位：湖南省湘天建设工程有限公司编制日期：二零一零年十一月花岗岩挡土墙施工方案一、编制依据1.1、力宇燃气动力科技园提供的施工图纸；1.2、施工现场踏勘情况；1.3、国家标准、规范及行业的法规、规程、地方法规；1.4、我公司施工技术力量和技术装备情况；二、工程地质条件场地地层从上至下主要为全新人工填土和粘土地层。杂填土：以素填土为主。为原修咸家湖路堆填所成。结构松散，厚度为0.80~2.10米，场区内仅局部分布。粉质粘土：本层呈层状分布，厚度大，厚0.30~8.90米，分布范围较广，厚度变化较大，仅局部缺失。中风化基岩：岩芯较为新鲜、完整、裂隙少见，相对较硬。基岩属于极软岩，岩体基本质量等级为V类。三、工程概况本工程位于咸家湖西路，地面高程51.15~51.25米，相对高差3.0-4.0米，地形呈陡坡状，边坡坡高2.50~4.50米。1、2、3、4、5、6、7、段采用仰式石砌式挡土墙，总长为328m米，高度为1.60~2.80m，墙身厚0.80米至1.60米不等；基础宽度为1.60~1.80埋置深度为1.10米高），其上部挡墙宽度为0.8m，其坡度为1：0.25，起点为51.4m平台，终点为53.9m平台。本挡墙垫层采用C10素砼浇注，基础采用Φ16钢筋@200每隔20米设置一条2cm宽的伸缩缝，缝中填设沥青麻丝，沿内外顶三方填塞，深度不小于150mm，分别沿墙高。0.50m处、1.0m处、1.5m处通长每隔2-3米设置一个泄水孔。垱土墙大样详见施工图。四、主要工程数量M7.5浆砌片石1704.75m3五、工期安排开工日期：2010年11月01日完工日期：2010年12月01日详细安排见《施工计划横道图》六、施工方案及施工工艺1、施工准备工作：校核设计文件、图纸，并对现场的地质情况进行核对，清理现场，设置堆料场，搭设临时工棚40㎡。2、测量放样：开工前，对挡土墙位置桩、水准点桩及其他测量资料进行核对、检测。3、基坑：墙体基础应设在可靠的地基上。基坑采用人工配合挖掘机开挖，基坑土方堆放在基坑2#厂房之间的空地上。基坑清理后进行检测，墙基底容许应力符合设计要求并经监理工程师验收合格后方可浇筑基础垫层和基础砼。如强度达不到要求时，经监理工程师批准，按设计补充文件应做换填砂砾处理。基坑周围不得堆放建筑材料、设备及其他危及基坑的杂物。当有渗水时，应及时排除，以免基础在砂浆初凝前遭水侵害。其基底为土质，用小型夯实机夯，夯实至95%的压实度。4、墙身砌筑：1）墙身的砌筑为M10号砂浆砌花岗石，砌筑时必须两面立杆挂线或样板挂线，外面线应顺直整齐，逐层收坡，内面线大致适顺，在砌筑过程中应经常校正线杆，以保证砌体各尺寸符合图纸要求。工作段的分段位置宜在伸缩缝、沉降缝之处，各段水平缝应一致，分段砌筑时，相邻段的高差不宜超过1.2m。2）石料不得含有妨碍砂浆的正常粘结或有损于外露面外观的污泥、油质或其他有害物质，石料的运输、储存和处理，应不得有过量的损坏和废料。石料的厚度不应小于150㎜（卵形和薄片者不得使用）。镶面石料应选择尺寸稍大并具有较平整表面，且应稍加粗凿，在角隅处应使用较大石料，大致粗凿方正。3）砂浆：严格按设计配合比，采取称量法拌和砂浆。采用分层坐浆砌筑。砌筑上层时，还应振动下层。不得在已砌筑好的砌体上抛掷、滚动、翻转和敲击石块。沉降缝分段浇筑。沉降缝必须用沥青麻絮填塞。4）砌体咬口紧密、错缝、砂浆饱满，不得有通缝、叠砌、贴砌和浮塞，线行顺适，砌体平整，砌体勾缝应牢固和美观。5）根据现场地质情况，每20m设置沉降缝一条，沉降缝宽2㎝，沉降缝应整齐竖直、上下贯通，泄水孔、砂砾反滤层与墙体同步进行。泄水孔采用Φ50...
