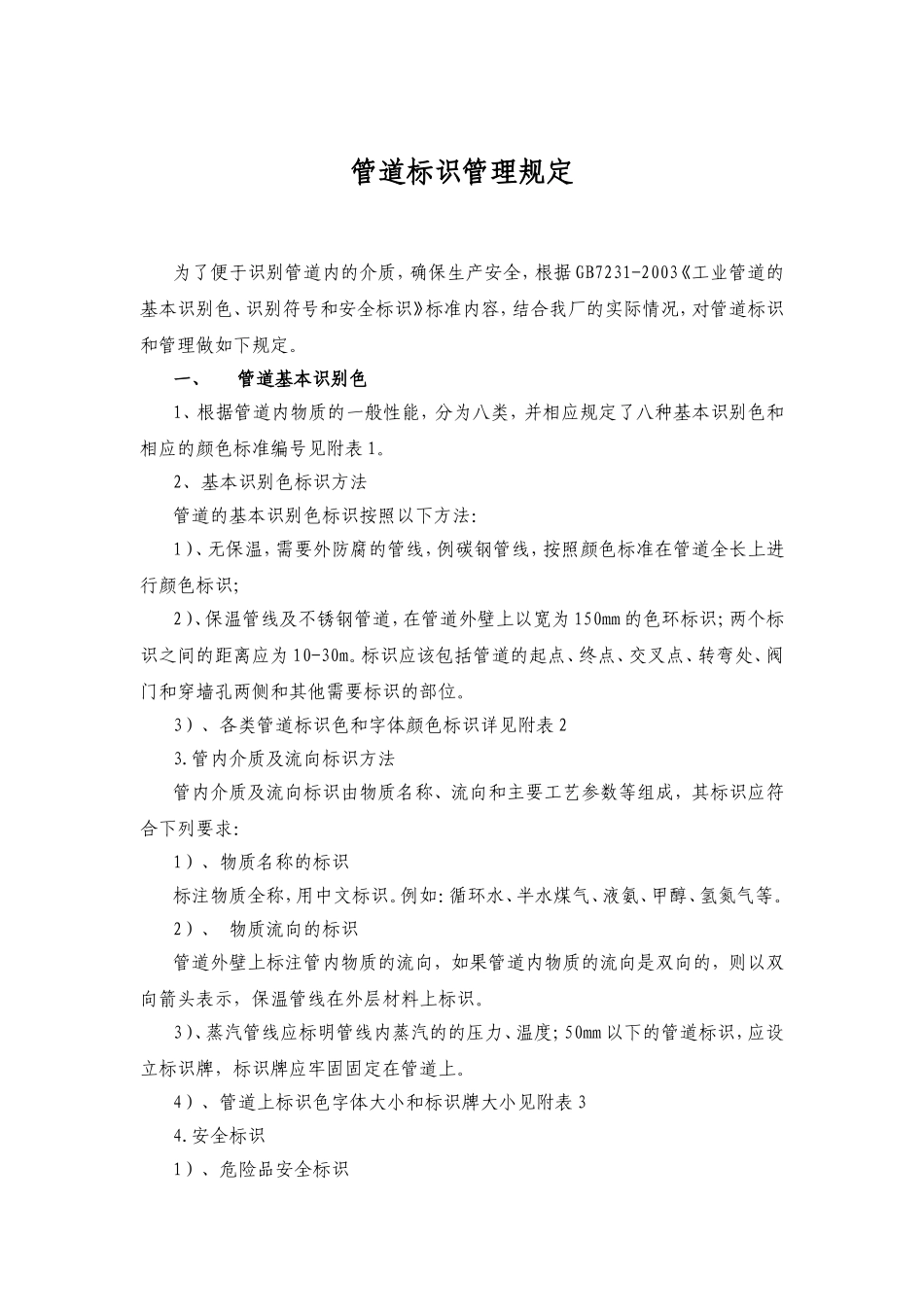

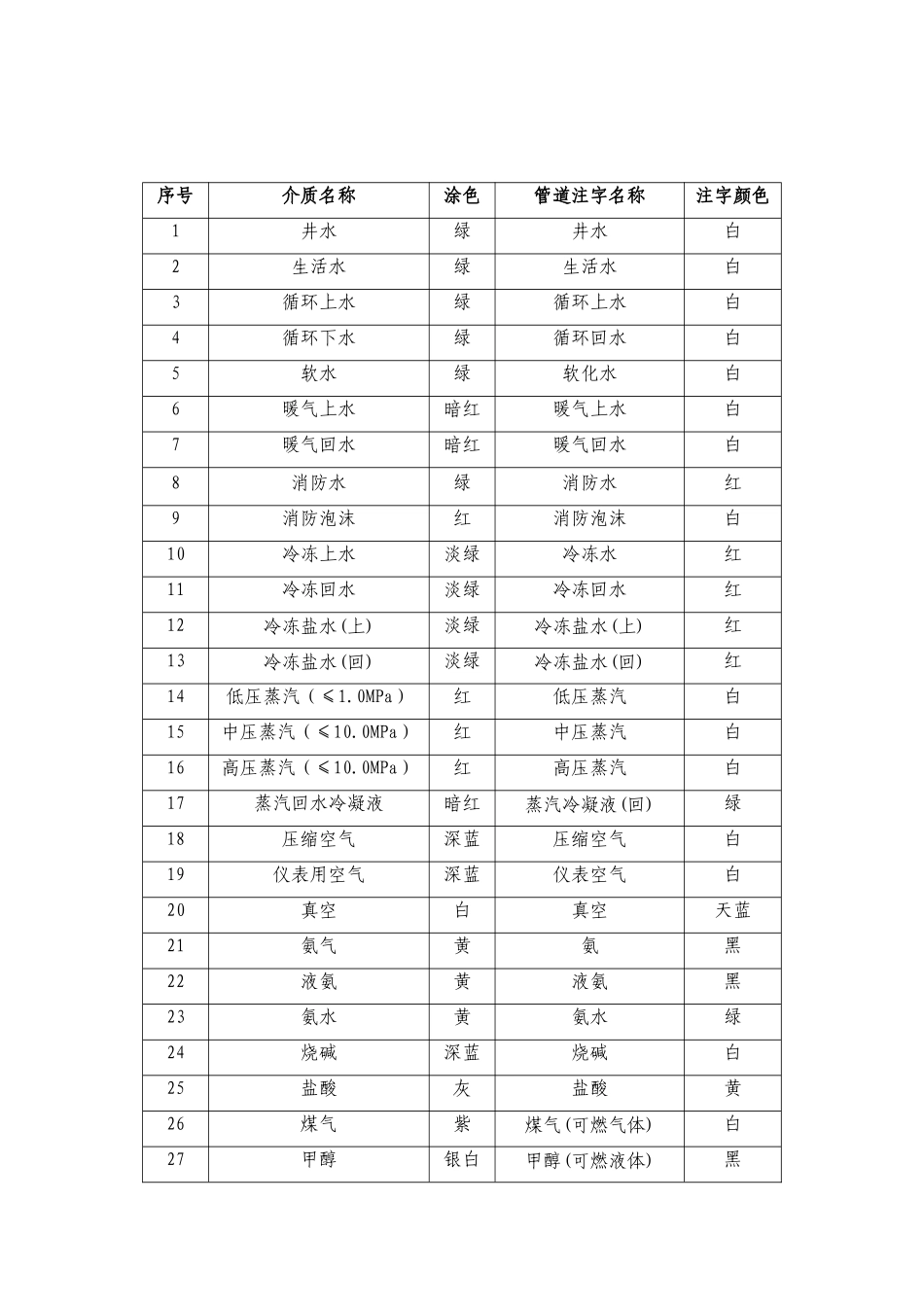

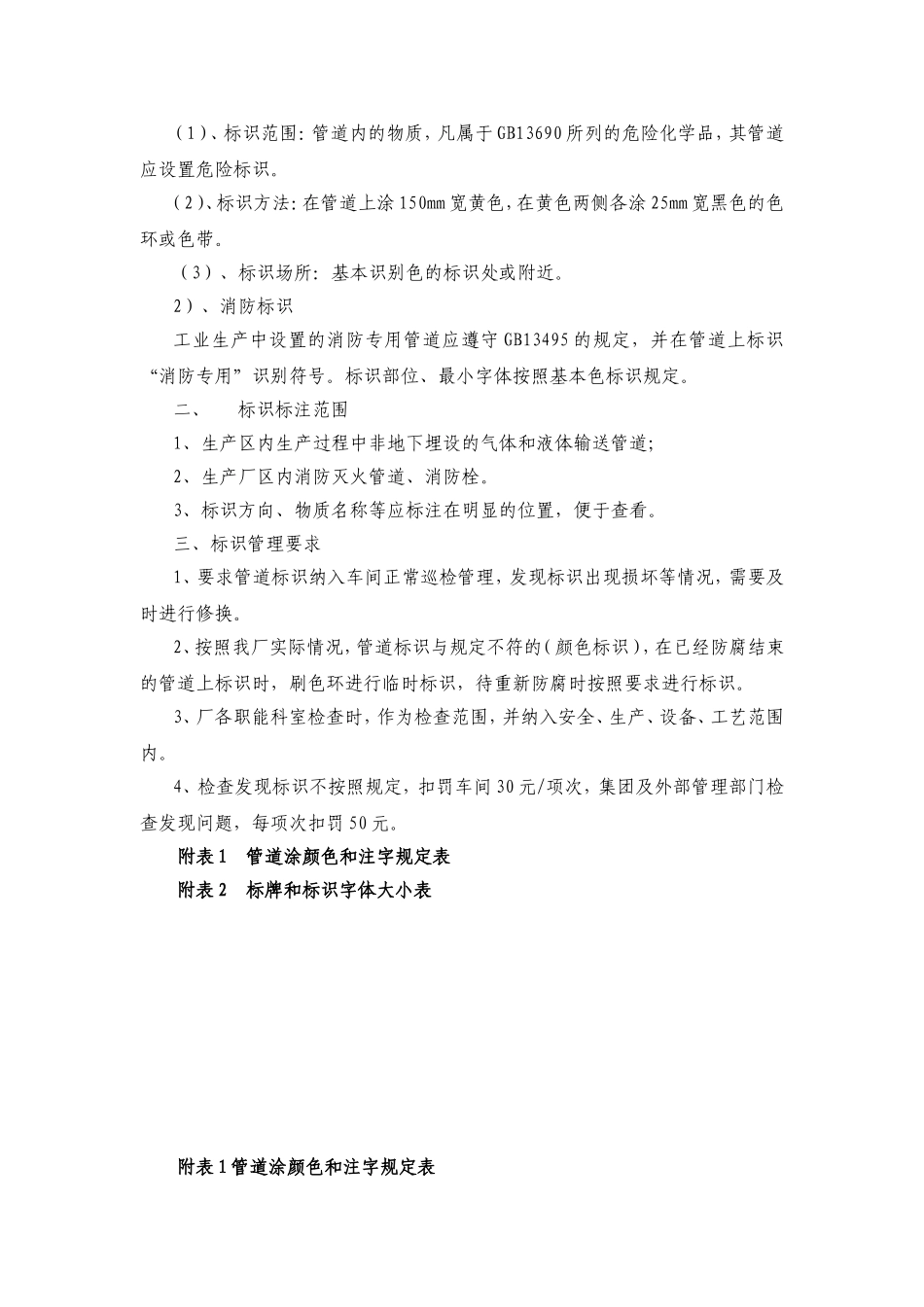

管道标识管理规定为了便于识别管道内的介质，确保生产安全，根据GB7231-2003《工业管道的基本识别色、识别符号和安全标识》标准内容，结合我厂的实际情况，对管道标识和管理做如下规定。一、管道基本识别色1、根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见附表1。2、基本识别色标识方法管道的基本识别色标识按照以下方法：1）、无保温，需要外防腐的管线，例碳钢管线，按照颜色标准在管道全长上进行颜色标识；2）、保温管线及不锈钢管道，在管道外壁上以宽为150mm的色环标识；两个标识之间的距离应为10-30m。标识应该包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧和其他需要标识的部位。3）、各类管道标识色和字体颜色标识详见附表23.管内介质及流向标识方法管内介质及流向标识由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：1）、物质名称的标识标注物质全称，用中文标识。例如：循环水、半水煤气、液氨、甲醇、氢氮气等。2）、物质流向的标识管道外壁上标注管内物质的流向，如果管道内物质的流向是双向的，则以双向箭头表示，保温管线在外层材料上标识。3）、蒸汽管线应标明管线内蒸汽的的压力、温度；50mm以下的管道标识，应设立标识牌，标识牌应牢固固定在管道上。4）、管道上标识色字体大小和标识牌大小见附表34.安全标识1）、危险品安全标识（1）、标识范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。（2）、标识方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带。（3）、标识场所：基本识别色的标识处或附近。2）、消防标识工业生产中设置的消防专用管道应遵守GB13495的规定，并在管道上标识“消防专用”识别符号。标识部位、最小字体按照基本色标识规定。二、标识标注范围1、生产区内生产过程中非地下埋设的气体和液体输送管道；2、生产厂区内消防灭火管道、消防栓。3、标识方向、物质名称等应标注在明显的位置，便于查看。三、标识管理要求1、要求管道标识纳入车间正常巡检管理，发现标识出现损坏等情况，需要及时进行修换。2、按照我厂实际情况，管道标识与规定不符的（颜色标识），在已经防腐结束的管道上标识时，刷色环进行临时标识，待重新防腐时按照要求进行标识。3、厂各职能科室检查时，作为检查范围，并纳入安全、生产、设备、工艺范围内。4、检查发现标识不按照规定，扣罚车间30元/项次，集团及外部管理部门检查发现问题，每项次扣罚50元。附表1管道涂颜色和注字规定表附表2标牌和标识字体大小表附表1管道涂颜色和注字规定表序号介质名称涂色管道注字名称注字颜色1井水绿井水白2生活水绿生活水白3循环上水绿循环上水白4循环下水绿循环回水白5软水绿软化水白6暖气上水暗红暖气上水白7暖气回水暗红暖气回水白8消防水绿消防水红9消防泡沫红消防泡沫白10冷冻上水淡绿冷冻水红11冷冻回水淡绿冷冻回水红12冷冻盐水(上)淡绿冷冻盐水(上)红13冷冻盐水(回)淡绿冷冻盐水(回)红14低压蒸汽（≤1.0MPa）红低压蒸汽白15中压蒸汽（≤10.0MPa）红中压蒸汽白16高压蒸汽（≤10.0MPa）红高压蒸汽白17蒸汽回水冷凝液暗红蒸汽冷凝液(回)绿18压缩空气深蓝压缩空气白19仪表用空气深蓝仪表空气白20真空白真空天蓝21氨气黄氨黑22液氨黄液氨黑23氨水黄氨水绿24烧碱深蓝烧碱白25盐酸灰盐酸黄26煤气紫煤气(可燃气体)白27甲醇银白甲醇(可燃液体)黑28废醇银白废醇(可燃液体)黑29烃化物银白烃化物(可燃液体)黑30废油银白废油(可燃液体)黑31氢气深绿氢气红附表2标牌和标识字体大小表管道规格规格（高×长mm）标识文字大小(mm)10-6519×20015-2065-20060×26030200-35095×60060＞35095×80080
