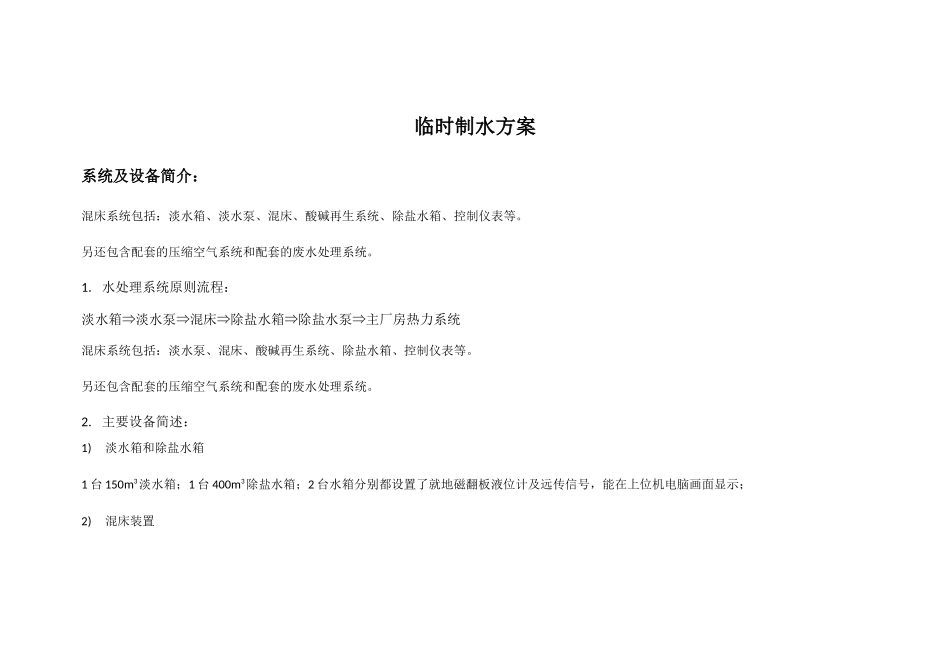

临时制水方案系统及设备简介：混床系统包括：淡水箱、淡水泵、混床、酸碱再生系统、除盐水箱、控制仪表等。另还包含配套的压缩空气系统和配套的废水处理系统。1.水处理系统原则流程：淡水箱淡水泵⇒⇒混床⇒除盐水箱⇒除盐水泵⇒主厂房热力系统混床系统包括：淡水泵、混床、酸碱再生系统、除盐水箱、控制仪表等。另还包含配套的压缩空气系统和配套的废水处理系统。2.主要设备简述：1)淡水箱和除盐水箱1台150m3淡水箱；1台400m3除盐水箱；2台水箱分别都设置了就地磁翻板液位计及远传信号，能在上位机电脑画面显示；2)混床装置混床装置由2台直径为DN1000的衬胶罐体构成。分别内部填装阴阳树脂各1000毫米和500毫米高度，具体结构及工作原理与传统工艺一致。单台设备出力为20T/H，一用一备。此混床主要是将反渗透出水中的残余的阴阳离子进一步去除，以产出合格的除盐水，达到设计要求；3)淡水泵此水泵本期工程共设计2台，出力为20T/H，扬程0.36MPa，一用一备。主要用于克服混床的水头损失和满足水箱入水压头要求。4)混床再生系统装置主要由1台10立方的酸贮罐、1台10立方的碱贮罐、1台酸计量箱、1台碱计量箱、酸碱计量泵、2台再生水泵及相应的配套测量仪表组成，为混床运行失效后提供再生用药剂。5)除盐水箱2台400立方米的碳钢防腐水箱。6)除盐水泵和自用除盐水泵除盐水泵：2台，一用一备，单台出力20T/H，扬程0.38MPa，向机组锅炉补充除盐水。自用除盐水泵：1台，单台出力18T/H，扬程0.38MPa，向补给水系统提供自用除盐水。除盐水母管分流向酸碱罐区提供稀释酸碱供混床树脂再生用。废水中和系统7)中和水泵输送废水贮存池内水处理排放的废水，pH值中和达标后排放。共计两台，一用一备，单台出力50T/h，扬程0.3MPa8)罗茨风机废水贮存池内曝气搅拌，与过滤器反洗罗茨风机共用。仪表与控制系统概述概述本装置的控制系统是化学水处理装置的配套系统，实现装置中主要工艺参数和设备状态的监控。主要的功能如下：◆完成主要工艺参数和设备状态的数据采集和实时控制◆实现主要工艺参数和设备状态的动态显示◆实现手/自动操作切换，以及在远程上位计算机上的启停操作◆实现主要设备和工艺参数的故障报警显示和联锁保护除盐系统：◆淡水泵的保护/启停是的根据淡水箱和除盐水箱的液位高低进行启停，当淡水箱液位低时，上位机报警，当液位低到设置的高度时，淡水泵停泵保护；当除盐水箱液位高时，上位机报警，当液位高到设置的高度时，淡水泵停泵保护。◆每台混床出水的电导表及硅表将设定一定失效数值，当运行中的混床达到此值时，即自动退出运行，备用的另一台混床投入使用。系统控制◆系统内所有机电设备(RO清洗系统，卸酸碱泵除外)工作状态进行监控并设故障报警。◆所有设备开启顺序应按工艺流程进行,关停顺序则相反。现场仪表◆为了使各装置能够安全可靠的运行，便于运行监督，需要装设流量表、电导率表、硅表、温度表、pH表、浊度表、ORP表、压力表、压力开关、压力变送器/差压开关等表计并向上位机发送相关参数，进行报表编辑。压力表◆淡水泵出口压力表。◆混床进出口压力表。◆除盐水泵出口压力表。◆混床再生水泵压力表。◆废水输送泵压力表。流量表◆混床的产水流量表：检测单个混床装置产水流量。◆再生系统酸/碱液至混床流量表：检测混床再生时所需的再生药剂的稀释水流量。◆除盐水泵出口混床流量表：检测除盐水泵出口流量。电导率表◆混床产水电导率表：监测产水电导率是否合格。◆除盐水箱出口母管电导率表：监测出水电导率是否合格。pH表◆除盐水泵出口母管pH表：监测除盐水pH值。◆废水池pH表：监测系统废水pH值。酸碱浓度计表◆再生混床用酸碱浓度计表：监测再生药剂的浓度。硅表◆硅表：四通道，监测混床和除盐水泵出水的含硅的剂量是否合格。系统操作说明系统开车前，检查系统设备是否已处于完好备用状态，水、电、气(包含工艺及仪表两部分)是否通畅，排水系统是否畅通，并检查以下项目MCC柜已合闸上电现场各控制柜已上电各种仪表已经校验准确，并投入使用仪表空气系统正常现场各气动阀门控制箱气源压力调节至0.4-0.6MPa混床再生系统装置能够正常运转供应足够稀释酸/碱原水系...
