静力压桩施工组织设计VIP免费

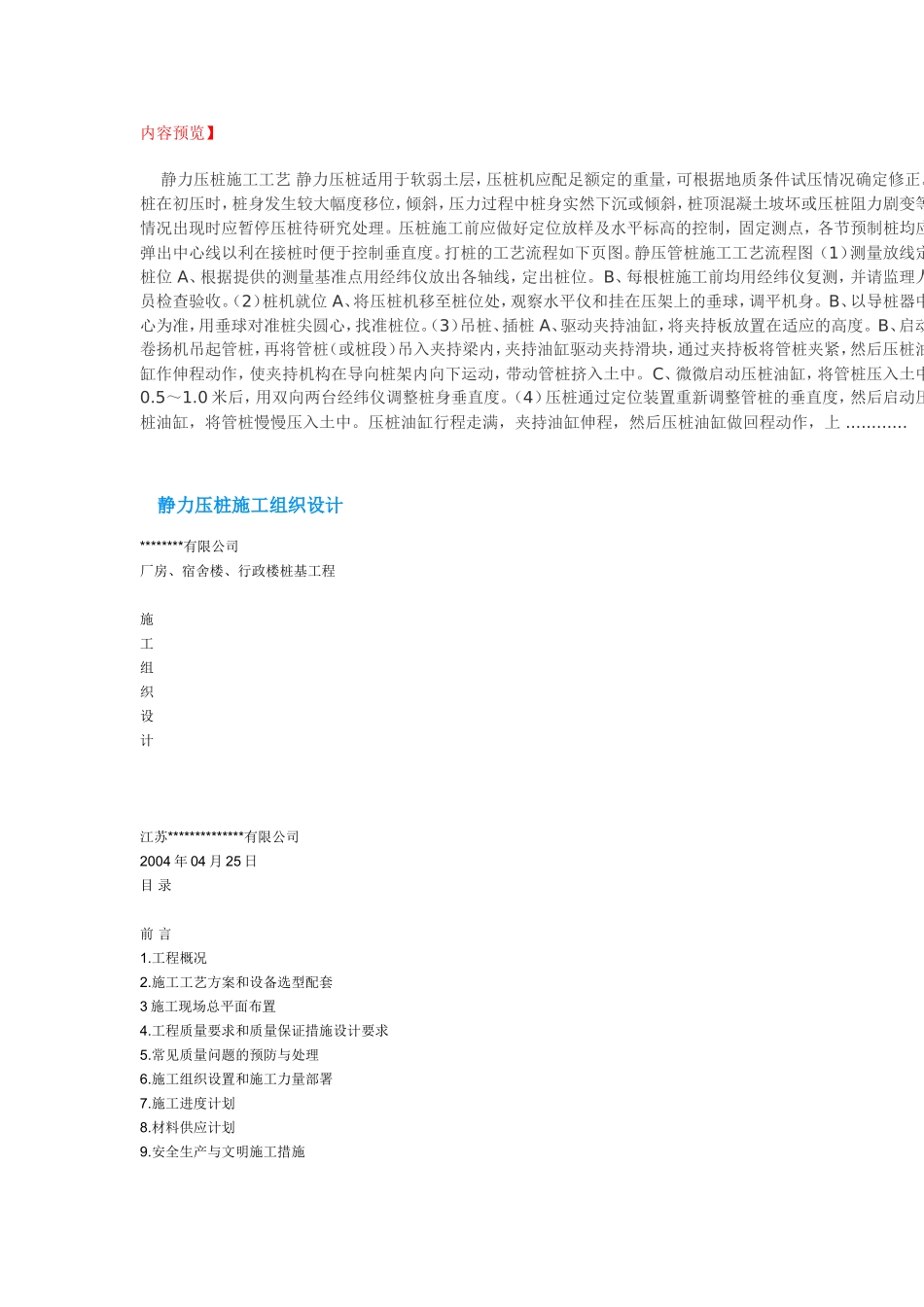

内容预览】静力压桩施工工艺静力压桩适用于软弱土层，压桩机应配足额定的重量，可根据地质条件试压情况确定修正。桩在初压时，桩身发生较大幅度移位，倾斜，压力过程中桩身实然下沉或倾斜，桩顶混凝土坡坏或压桩阻力剧变等情况出现时应暂停压桩待研究处理。压桩施工前应做好定位放样及水平标高的控制，固定测点，各节预制桩均应弹出中心线以利在接桩时便于控制垂直度。打桩的工艺流程如下页图。静压管桩施工工艺流程图（1）测量放线定桩位A、根据提供的测量基准点用经纬仪放出各轴线，定出桩位。B、每根桩施工前均用经纬仪复测，并请监理人员检查验收。（2）桩机就位A、将压桩机移至桩位处，观察水平仪和挂在压架上的垂球，调平机身。B、以导桩器中心为准，用垂球对准桩尖圆心，找准桩位。（3）吊桩、插桩A、驱动夹持油缸，将夹持板放置在适应的高度。B、启动卷扬机吊起管桩，再将管桩（或桩段）吊入夹持梁内，夹持油缸驱动夹持滑块，通过夹持板将管桩夹紧，然后压桩油缸作伸程动作，使夹持机构在导向桩架内向下运动，带动管桩挤入土中。C、微微启动压桩油缸，将管桩压入土中0.5～1.0米后，用双向两台经纬仪调整桩身垂直度。（4）压桩通过定位装置重新调整管桩的垂直度，然后启动压桩油缸，将管桩慢慢压入土中。压桩油缸行程走满，夹持油缸伸程，然后压桩油缸做回程动作，上............静力压桩施工组织设计********有限公司厂房、宿舍楼、行政楼桩基工程施工组织设计江苏**************有限公司2004年04月25日目录前言1.工程概况2.施工工艺方案和设备选型配套3施工现场总平面布置4.工程质量要求和质量保证措施设计要求5.常见质量问题的预防与处理6.施工组织设置和施工力量部署7.施工进度计划8.材料供应计划9.安全生产与文明施工措施10.对周围环境的影响与保护措施11.原始记录及提交成果前言本工程为*********有限公司厂房、宿舍楼、行政楼，为保证工程质量及施工进度，满足设计和建设方的要求，做到“优质、高效、低耗、文明”地完成本项目，特编制本施工组织设计。本施工组织设计根据下列依据编制而成；设计图纸及相关文字说明；A、《建筑桩基技术规范》（JGJ94-94）；B、《建筑地基基础设计规范》（GB50007-2002）C、《建筑地基基础工程施工质量验收规范》（GB50202-2002）；D、《地基基础设计规范》（DGJ08-11-1999）；E、《预应力混凝土管桩》（苏G03-2002）；F、《预制混凝土构件质量验收评定标准》；G、我单位自行编制的有关技术规程和要求。1、工程概况1.1工程概况本工程位于*********，由*************有限公司投资兴建；施工方法采用静力压桩。1.2设计要求1.2.1桩选用PTC400（65）A型预应力管桩，依据设计要求按苏03-2002管桩图集执行。1.2.2本工程设计参数见下表：设计参数一览表单位元元元元元工程桩型桩长（m）数量（根）工程量（M）桩顶标高（m）厂房A区PTC400（65）A291925568-1.53厂房B区PTC400（65）A291895481-1.53厂房C区PTC400（65）A292968584-1.53宿舍楼PTC400（60）A291424118-1.73行政楼PTC400（60）A291694901-1.731.2.3本工程设计单桩竖向承载力特征值均为500KN。2、施工工艺方案和设备选型配套2.1施工方案的选择2.1.1本工程根据设计要求选用3台200T-300T静力压桩机进行施工。2.1.2场地平整和水电建设方负责平整场地，我方根据场地情况及建设方要求，修筑临时道路。本工程施工用电我方考虑自备发电机。2.1.3基轴线定位，水准点引测基轴线在场地进行导测，控制导测基轴线数量，水准点引测至场地内，其基轴线水准点位置应置于打桩影响范围以外，予以保护并定期复测。2.1.4桩机设备、人员进场安排设备进场后，做好施工场地照明、配电箱、安装工作及施工人员生活安排，待技术交底后即可投入施工运行。2.2设备的选型配套本工程桩基施工，选用3台200T-300T静力压桩机和3台120kw的发电机及配套设备。（见附件）3、施工现场总平面布置根据现场踏勘及甲方对本工程施工便道的要求，我方修筑一条宽度为8米的便道，以便设备与管桩进场；施工场地原为农田，场区内原先有明、暗浜，虽甲方已经用土填平，但压机施工时有可能陷机而影响施工质量和工期，所以此情况应引起...
