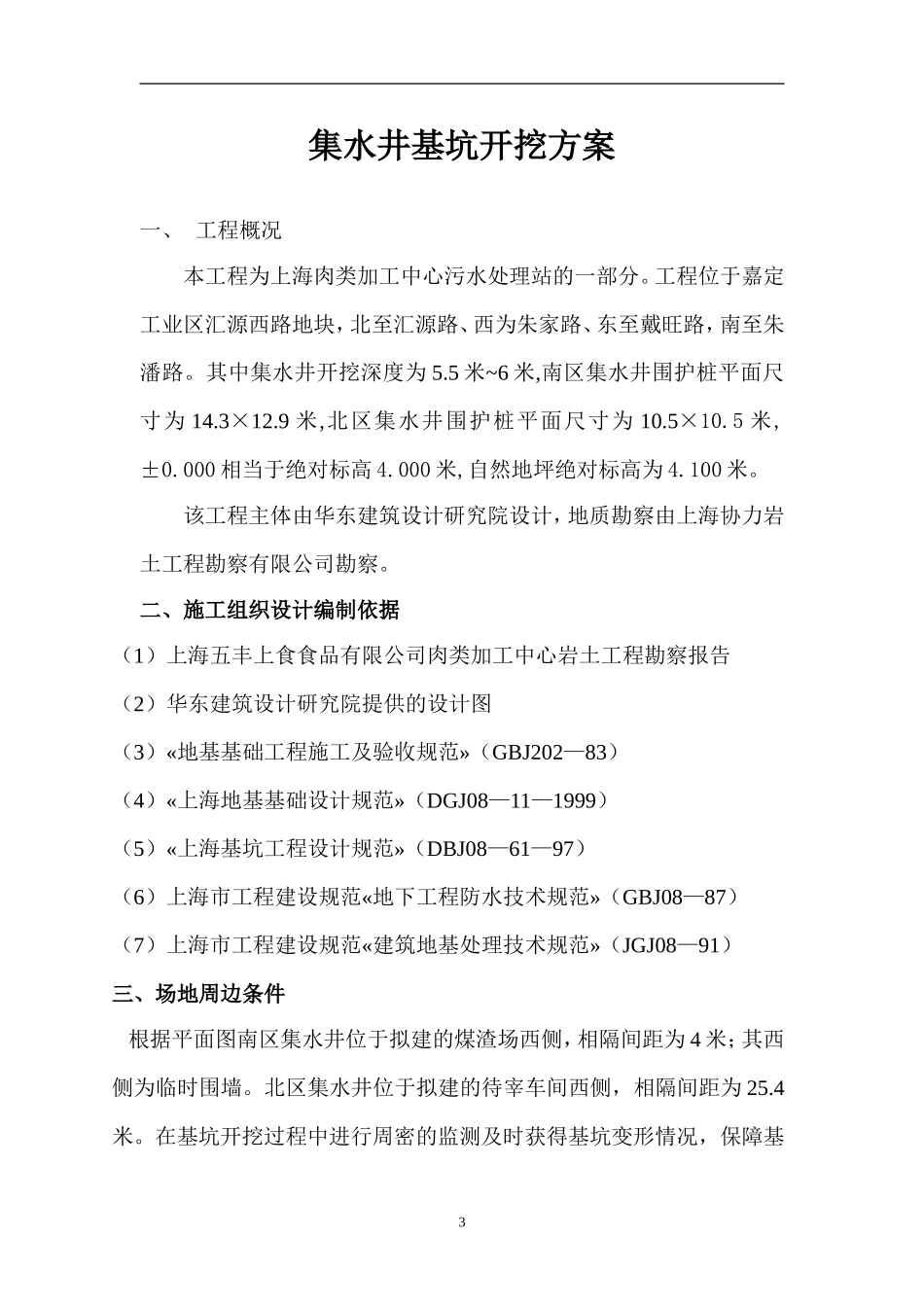

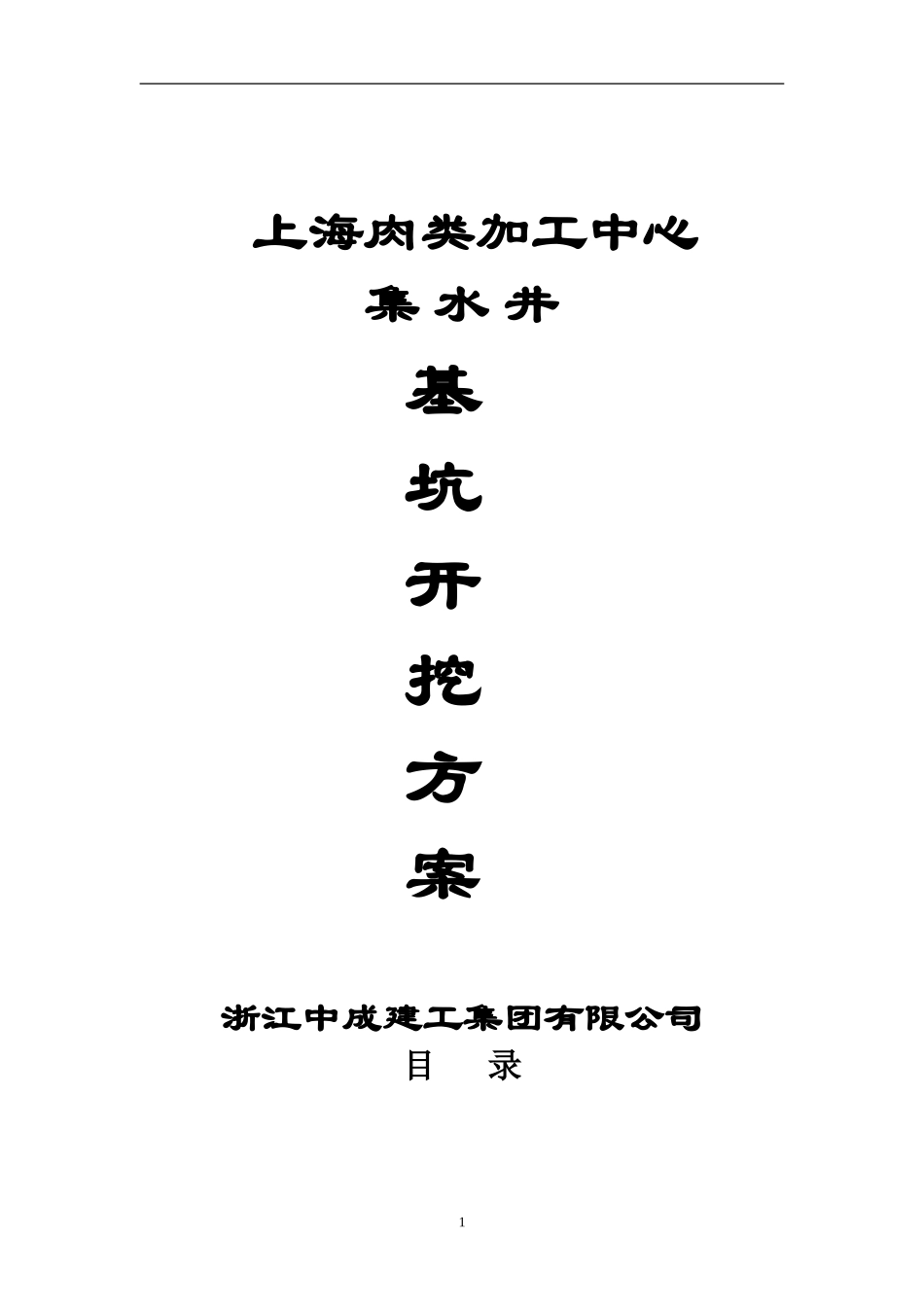

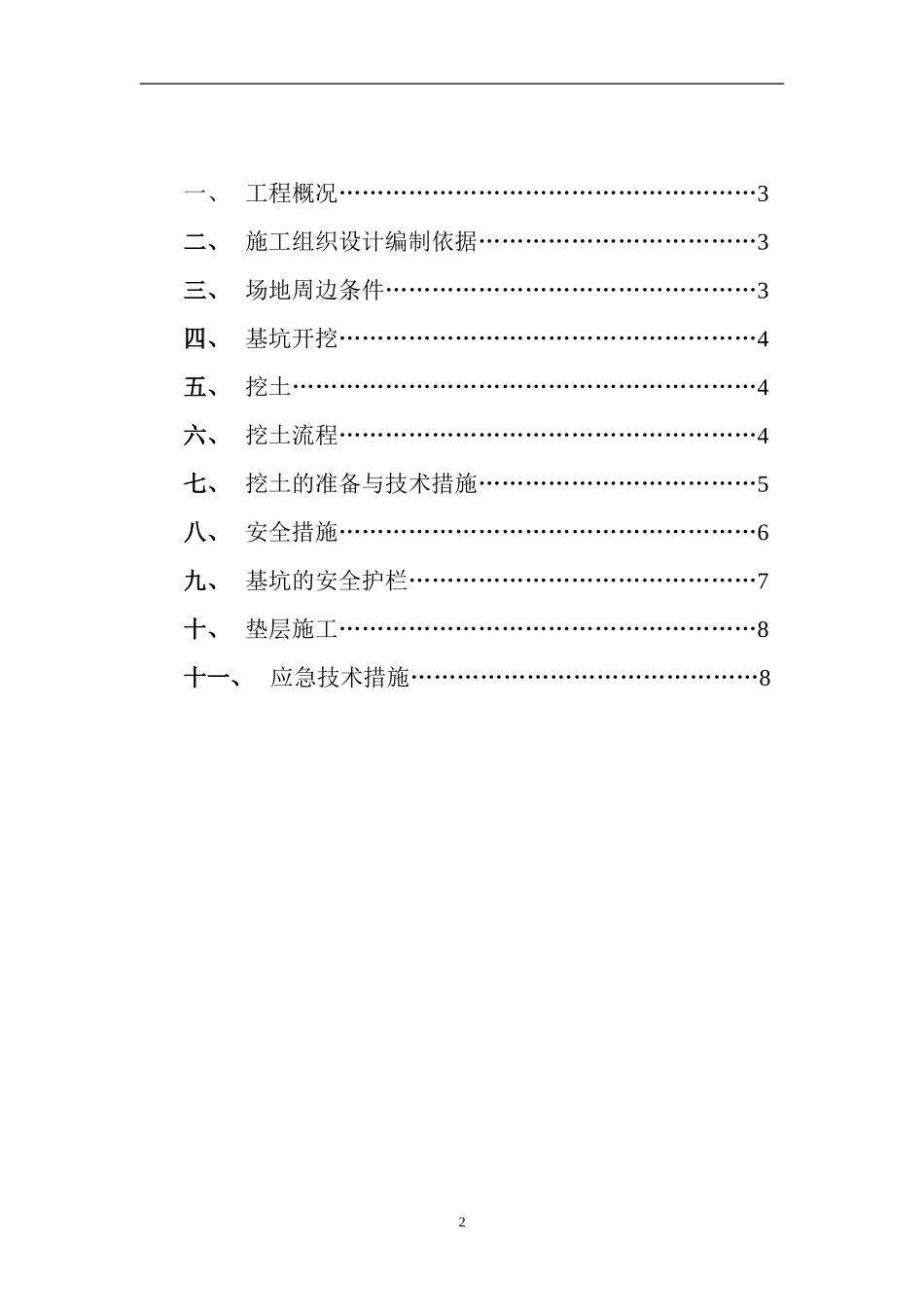

上海肉类加工中心集水井基坑开挖方案浙江中成建工集团有限公司目录1一、工程概况………………………………………………3二、施工组织设计编制依据………………………………3三、场地周边条件…………………………………………3四、基坑开挖………………………………………………4五、挖土……………………………………………………4六、挖土流程………………………………………………4七、挖土的准备与技术措施………………………………5八、安全措施………………………………………………6九、基坑的安全护栏………………………………………7十、垫层施工………………………………………………8十一、应急技术措施………………………………………82集水井基坑开挖方案一、工程概况本工程为上海肉类加工中心污水处理站的一部分。工程位于嘉定工业区汇源西路地块，北至汇源路、西为朱家路、东至戴旺路，南至朱潘路。其中集水井开挖深度为5.5米~6米,南区集水井围护桩平面尺寸为14.3×12.9米,北区集水井围护桩平面尺寸为10.5×10.5米,±0.000相当于绝对标高4.000米,自然地坪绝对标高为4.100米。该工程主体由华东建筑设计研究院设计，地质勘察由上海协力岩土工程勘察有限公司勘察。二、施工组织设计编制依据（1）上海五丰上食食品有限公司肉类加工中心岩土工程勘察报告（2）华东建筑设计研究院提供的设计图（3）«地基基础工程施工及验收规范»（GBJ202—83）（4）«上海地基基础设计规范»（DGJ08—11—1999）（5）«上海基坑工程设计规范»（DBJ08—61—97）（6）上海市工程建设规范«地下工程防水技术规范»（GBJ08—87）（7）上海市工程建设规范«建筑地基处理技术规范»（JGJ08—91）三、场地周边条件根据平面图南区集水井位于拟建的煤渣场西侧，相隔间距为4米；其西侧为临时围墙。北区集水井位于拟建的待宰车间西侧，相隔间距为25.4米。在基坑开挖过程中进行周密的监测及时获得基坑变形情况，保障基3坑施工和周围房子的安全。四、基坑开挖1、南区集水井开挖的土方运到锅炉房东侧发展用地集中堆放，北区集水井开挖的土方外运。2、开挖前，应要求围护支撑施工分包单位配备注浆设备及相关的材料人员，开挖时，密切观察围护体的渗漏情况，一旦发现渗漏应立即采取措施封堵，以防水土流失，危及基坑安全。3、挖好后应立即浇垫层封闭基土，为防止明水浸泡围护体，在打垫层时，宜在围护体根部做300高50厚的水泥护脚。4、对于基坑明水，宜采用集水井进行抽排。必要时再考虑增加挖掘集水井，在底板浇捣时一起浇捣砼。5、为防止明水倒流基坑，要求围护支撑施工分包单位在做压顶板里一律向外泛水，泛水坡度宜为1%~3%。在放坡区域的上口做50~80高的翻口。五、挖土挖土必须满足下列条件方可进行开挖：（Ⅰ）围护桩已按施工方案施工结束（Ⅱ）已取得审核批准的挖土令六、挖土流程1、开挖前应先得基坑周边场地平整，道路铺好压实，以便运土方进出。铺好后由一台挖机进入基坑开始挖土，同时配备5～6辆土方车运输土方。2、挖土由一台0.4M3、臂长为13米的日立履带式挖土机。废水治理综4合楼及淤泥消化池部位作为南区集水井土方运输通道,此部位的土方待集水井土方挖完后开挖。南区集水井土方量约1000立方,北区集水井土方量约6000立方,计划每天挖土方约250方/天,估计共需6~7天.3、机械挖土不得一挖到底，坑底应留200~300mm基土采用人工控除修平，挖至设计标高后立即浇筑垫层，垫层浇筑至护桩边，在4~5轴线间土方应严格挖土施工，决不能超挖错挖。4、挖土期间应及时挖出明水沟确保基坑内土体处于较干燥状态，防止坑外流入坑内，一旦发现围护桩有渗漏必须立即封堵，确保基坑安全。七、挖土的准备与技术措施1、计划开工前3天，办妥渣土申报、城管监察、环卫保洁、环保夜间施工、交通路政等有关部门的所有手续。2、对进场的各类挖土设备进行重点保养、检查，同时准备好弃土场地。3、学习设计图纸，向挖土单位进行技术、安全、文明施工的交底。4、组织人员进行测量定位、放线及标高控制，落实夜间照明措施。5、由项目工程师组织有关部门检查挖土前各项准备工作，提请项经部检查，再由公司审核，正式签发挖土...
